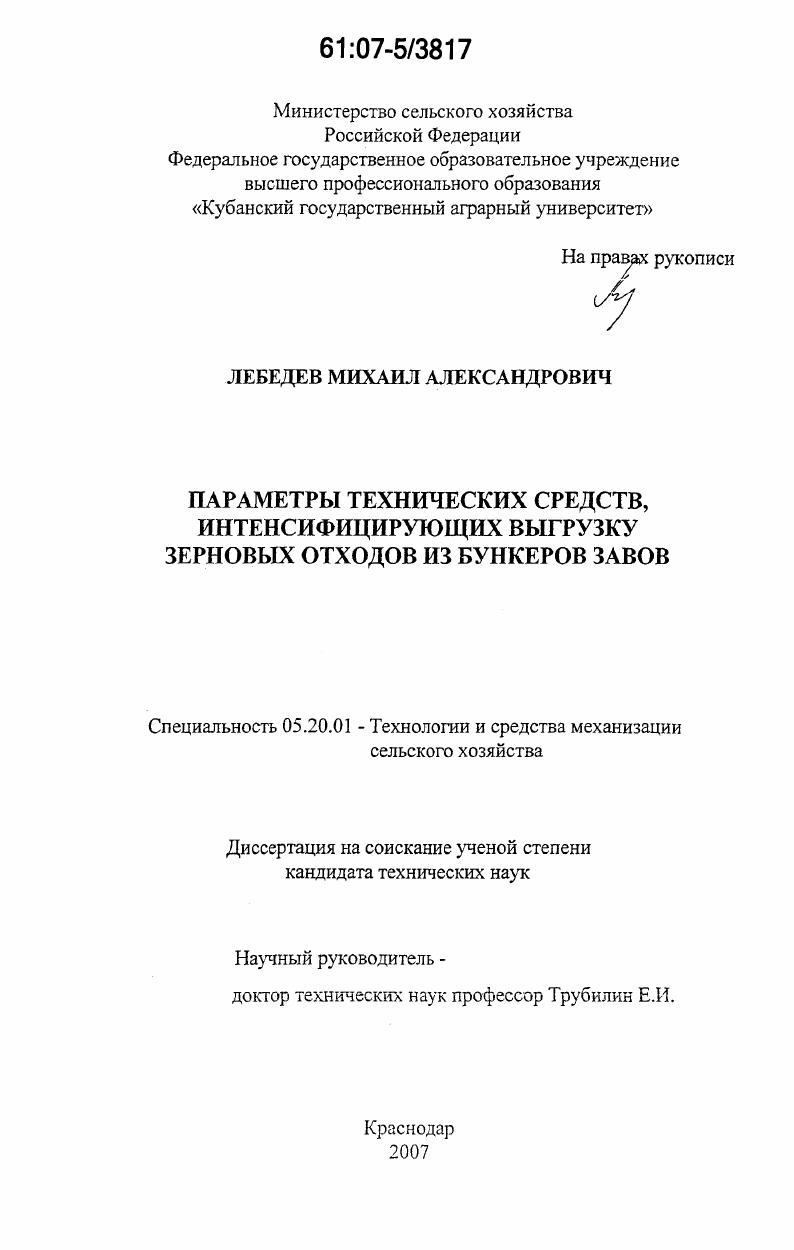

Параметры технических средств, интенсифицирующих выгрузку зерновых отходов из бункеров ЗАВов

• Автор: Лебедев, Михаил Александрович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Краснодар
• Количество страниц: 138 с. : ил.

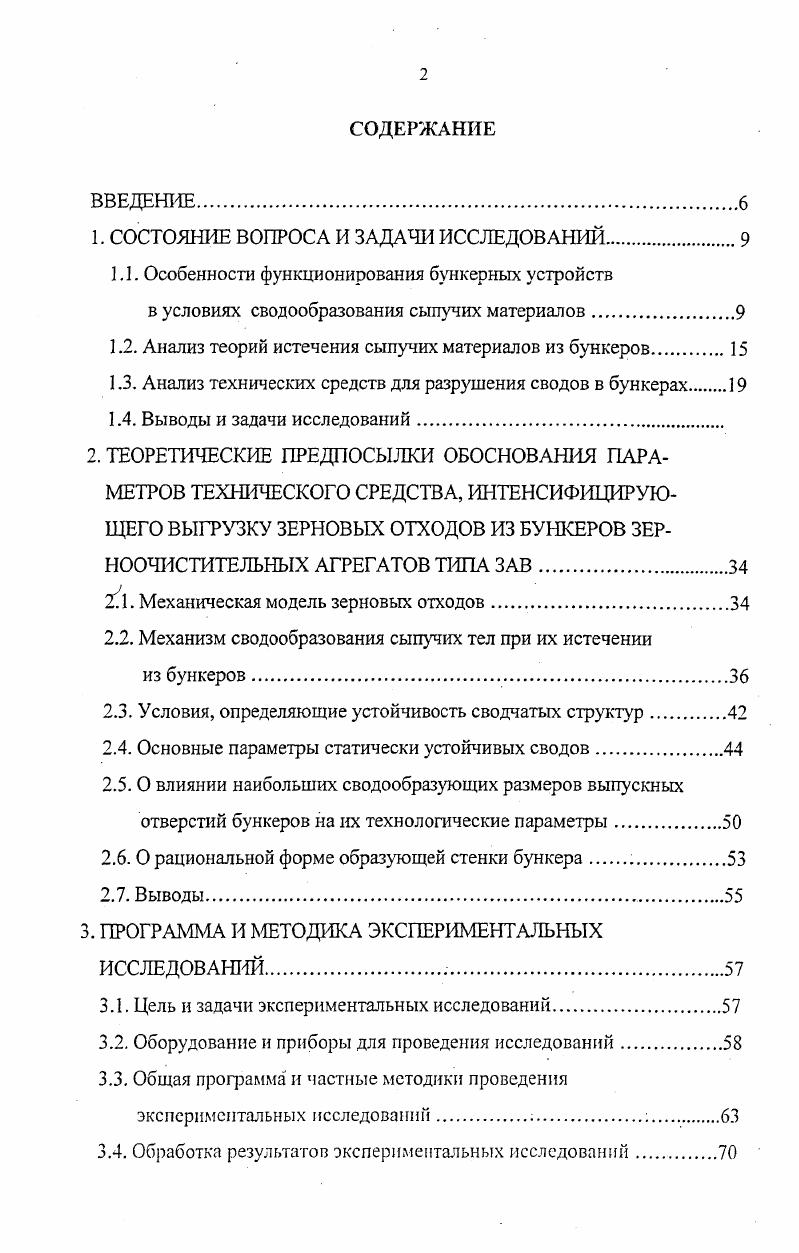

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ.

1.1. Особенности функционирования бункерных устройств

в условиях сводообразования сыпучих материалов

1.2. Анализ теорий истечения сыпучих материалов из бункеров

1.3. Анализ технических средств для разрушения сводов в бункерах

1.4. Выводы и задачи исследований

2. ТЕОРЕТИЧЕСКИЕ ПРЕДПОСЫЛКИ ОБОСНОВАНИЯ ПАРАМЕТРОВ ТЕХНИЧЕСКОГО СРЕДСТВА, ИНТЕНСИФИЦИРУЮЩЕГО ВЫГРУЗКУ ЗЕРНОВЫХ ОТХОДОВ ИЗ БУНКЕРОВ ЗЕРНООЧИСТИТЕЛЬНЫХ АГРЕГАТОВ ТИПА ЗАВ

2Л. Механическая модель зерновых отходов .

2.2. Механизм сводообразования сыпучих тел при их истечении

из бункеров
2.3. Условия, определяющие устойчивость сводчатых структур.
2.4. Основные параметры статически устойчивых сводов.
2.5.0 влиянии наибольших сводообразующих размеров выпускных
отверстий бункеров на их технологические параметры.
2.6. О рациональной форме образующей стенки бункера
2.7. Выводы
3. ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
3.1. Цель и задачи экспериментальных исследований
3.2. Оборудование и приборы для проведения исследований
3.3. Общая программа и частные методики проведения экспериментальных исследовании.
3.4. Обработка резулг,тагов экспериментальных исследований.

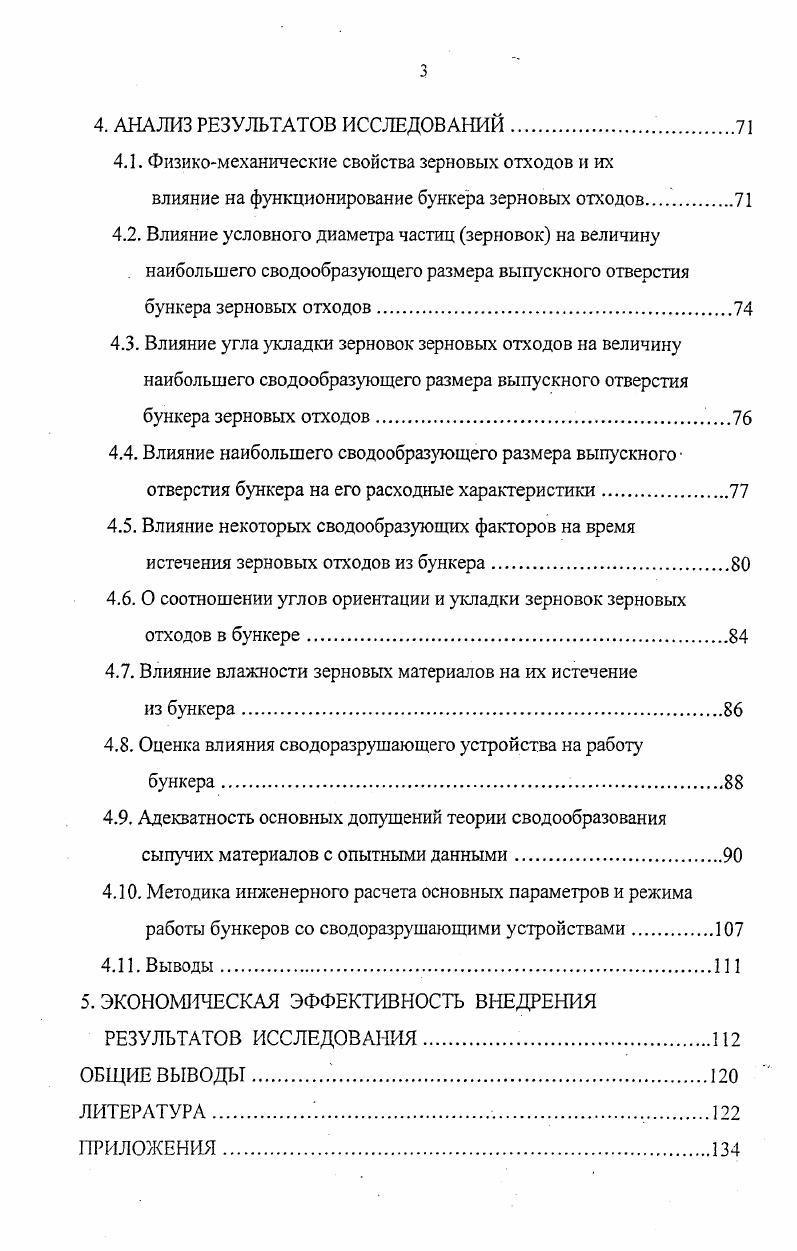

4. АНАЛИЗ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ
4.1. Физикомеханические свойства зерновых отходов и их
влияние на функционирование бункера зерновых отходов
4.2. Влияние условного диаметра частиц зерновок на величину наибольшего сводообразующего размера выпускного отверстия бункера зерновых отходов.
4.3. Влияние угла укладки зерновок зерновых отходов на величину наибольшего сводообразующего размера выпускного отверстия бункера зерновых отходов.
4.4. Влияние наибольшего сводообразующего размера выпускного отверстия бункера на его расходные характеристики
4.5. Влияние некоторых сводообразующих факторов на время истечения зерновых отходов из бункера
4.6. О соотношении углов ориентации и укладки зерновок зерновых отходов в бункере
4.7. Влияние влажности зерновых материалов на их истечение
из бункера.
4.8. Оценка влияния сводоразрушающего устройства на работу
бункера
4.9. Адекватность основных допущений теории сводообразования сыпучих материалов с опытными данными
4 Методика инженерного расчета основных параметров и режима работы бункеров со сводоразрушающими устройствами.
4 Выводы
5. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ВНЕДРЕНИЯ
РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ
ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА


В зависимости от того, с каким материалом приходится иметь дело в научных исследованиях идеально сыпучим, среднесыпучим или плохосыпучим материалом, различают четыре основных направления в изучении механики сыпучих тел в бункерах первое с помощью теории упругости и пластичности второе с использованием свойств напряженного тела теория Мора третье на физической модели сыпучего тела как совокупности ансамбля дискретных частиц Гячев Л. В. и четвертое на основе гипотезы о сводообразовании при движении сыпучих материалов в граничных условиях Богомягких В. Как показывает опыт эксплуатации бункеров зерновых отходов зерноочистительных агрегатов ЗАВ, четвертое направление наиболее приемлемо при решении задач темы настоящей диссертационной работы. В связи с изложенным, целью исследований является обоснование параметров технического средства, интенсифицирующего процесс истечения зерновых отходов из бункеров зерноочистительного агрегата типа ЗАВ. Объект исследований процесс истечения зерновых отходов из бункеров ЗАВов в условиях образования в них статически устойчивых сводов. Предмет исследований взаимосвязь между факторами, влияющими на процесс истечения зерновых отходов из бункеров зерноочистительных агрегатов типа ЗАВ. ЗАВ. ЗАВ. ЗАВ за счет резонансного или околорезонансного эффекта их истечения. Теоретическими исследованиями отечественных и зарубежных ученых 4, , , , , , , , , , , , а также экспериментальными исследованиями и производственным опытом эксплуатации бункерных устройств установлено, что явление сводообразования сыпучих материалов есть естественное их свойство, обусловленное особенностями сыпучего материала как тела, заключенного в емкости. Процесс статического и динамического сводообразования наблюдается при любом виде истечения сыпучего тела. Однако его влияние на технологическую и техническую надежность бункерных устройств зависит от вида истечения сыпучих тел . Так, при нормальном виде истечения частицы сыпучего тела находятся в движении лишь в зоне столба материала, расположенного над выпускными отверстиями бункера рис. Свободная дневная поверхность сыпучего тела представляет собой воронку, по образующим которой частицы сыпучего тела перемещаются в ее центральную зону. Сыпучий материал, расположенный около стенок бункера, образует застойные зоны. Частицы в этих зонах неподвижны до тех пор, пока воронка, образованная на дневной поверхности сыпучего тела, не достигнет нижней части бункера. Рисунок 1. Нормальный вид истечения сыпучего материала наблюдается в большинстве стационарных бункеров, имеющих вблизи выпускного отверстия наклон стенок к горизонтали в пределах . При гидравлическом сплошном виде истечения все частицы сыпучего тела находятся в движении рис. Свободная дневная поверхность сыпучего тела в бункере не имеет четко выраженной воронки все частицы этой поверхности опускаются одновременно, причем скорость опускания отдельных частиц носит стохастический характер. При этом виде истечения застойные зоны отсутствуют. Это позволяет выравнивать поток сыпучего тела, поступающего в бункер неравномерно. Такая форма истечения имеет место при пропуске сыпучих материалов через бункер, стенки которого имеют очень большой угол наклона к горизонтали а. В заполненных бункерах для гидравлического истечения сыпучего тела при открытии выпускного отверстия вначале наблюдается нормальный вид истечения, затем зона движущихся частиц сыпучего тела расширяется, образуя так называемый объем обрушения. Когда границы объема обрушения достигнут стенок бункера, возникает гидравлический вид истечения. Рисунок 1. Смешанный вид истечения наблюдается, как правило, в комбинированных бункерах и силосах рис. Рисунок 1. При любом виде истечения скорость и расход сыпучего тела, а также его давление на стенки бункера практически не зависят от высоты столба сыпучего тела, однако, зависят от чередования микропроцессов образования и разрушения динамических сводов. При научно обоснованном проектировании бункеров и сводоразрушающих устройств можно избежать этих недостатков.
