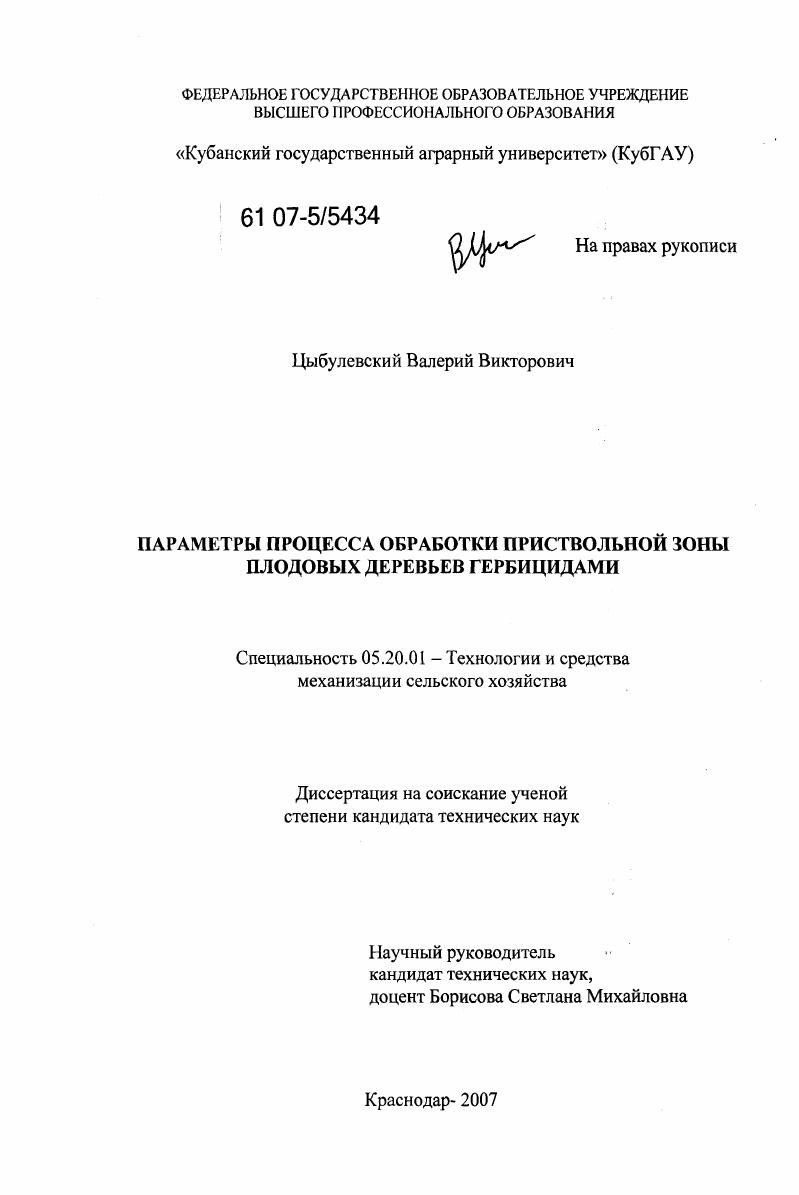

Параметры процесса обработки приствольной зоны плодовых деревьев гербицидами

• Автор: Цыбулевский, Валерий Викторович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Краснодар
• Количество страниц: 209 с. : ил.

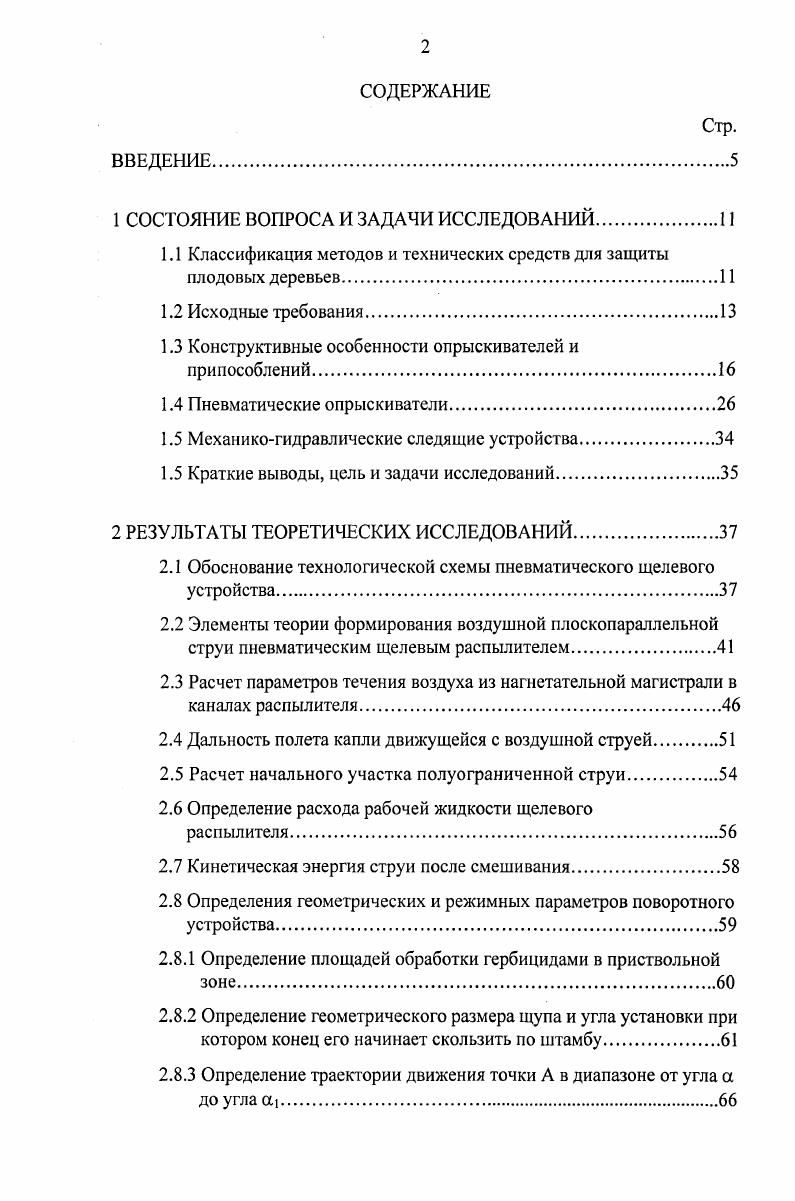

СОДЕРЖАНИЕ

1 СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ.

1.1 Классификация методов и технических средств для защиты плодовых деревьев.

1.2 Исходные требования

1.3 Конструктивные особенности опрыскивателей и ирипособлений.

1.4 Пневматические опрыскиватели.

1.5 Механикогидравлические следящие устройства

1.5 Краткие выводы, цель и задачи исследований.

2 РЕЗУЛЬТАТЫ ТЕОРЕТИЧЕСКИХ ИССЛЕДОВАНИЙ.

2.1 Обоснование технологической схемы пневматического щелевого устройства

2.2 Элементы теории формирования воздушной плоскопараллельной струи пневматическим щелевым распылителем.
2.3 Расчет параметров течения воздуха из нагнетательной магистрали в каналах распылителя.
2.4 Дальность полета капли движущейся с воздушной струей.
2.5 Расчет начального участка полуограниченной струи.
2.6 Определение расхода рабочей жидкости щелевого распылителя.
2.7 Кинетическая энергия струи после смешивания
2.8 Определения геометрических и режимных параметров поворотного устройства
2.8.1 Определение площадей обработки гербицидами в приствольной зоне.
2.8.2 Определение геометрического размера щупа и угла установки при котором конец его начинает скользить по штамбу.
2.8.3 Определение траектории движения точки А в диапазоне от угла а до угласт
2.8.4 Определение площади двукратной обработки гербицидами около штамбовой зоны.
2.8.5 Определение не обработанной площади гербицидами около штамбовой зоны.
2.8.6 Угол возврата в исходное положение Р
2.8.7 Определение время возврата в исходное положение рабочего органа.
2.9 Краткие выводы
3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
3.1 Программа экспериментальных исследований
3.2 Экспериментальная установка, приборы и аппаратура, применяемые в исследованиях.
3.2.1 Лабораторнополевая установка пневматического щелевого устройства.
3.2.2 Лабораторная установка для определения качественных показателей распыла жидкости.
3.2.3 Микроскоп отсчетный типа МПБ
3.2.4 Анемометр ручной индукционный АРИ
3.3 Общая методика экспериментальных исследований.
3.4 Частные методики экспериментальных исследований.
3.4.1 Исследование производительности распылителя.
3.4.2 Исследование качества обработки объекта.
3.5 Выбор критерия оптимальности, плана второго порядка и обработка данных планового эксперимента.
3.6 Методика изучения агрофона
3.7 Методика проведения лабораторнополевого опыта
3.8 Методика проведения полевого опыта
3.9 Методика определения физикомеханических свойств рабочей жидкости.
3. Методика расчета экономической эффективности результатов исследований.
4 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
4.1 Изучение агрофона приствольных зон плодовых деревьев.
4.1.1 Исследование площади питания, размера и диаметр штамба
4.2 Оптимизация параметров пневматического щелевого распылителя
с проточной камерой.
4.2.1 Определение факторов влияющих на производительность
и качество обработки
4.2.2 Анализ производительности пневматического щелевого распылителя с проточной камерой
4.3 Распределение фракционного состава рабочей жидкости
4.4 Исследование скоростной характеристики воздушной струи щелевого сопла распылителя
4.4.1 Зависимость скорости воздушной струи распылителя.
4.5 Зависимость степени покрытия обрабатываемого объекта от расстояния до распылителя.
4.6 Оптимизация конструктивных параметров поворотного устройства
4.6.1 Анализ параметров поворотного устройства.
4.7 Применение формулы НукиямаТаназава для определения дисперсности распыла при опрыскивании пневматическими распылителями.
4.8 Краткие выводы.
5 ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ
5.1 Общие положения
5.2 Расчет эффективности инвестиций по внедрению устройства
с пневматическим щелевым распылителем.
ОСНОВНЫЕ ВЫВОДЫ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Экономические трудности, возникшие в последнее время в большинстве хозяйств, зачастую делают проблемным использование опрыскивания с большими нормами расхода жидкости. По этой причине, а также, учитывая экологический аспект, применение малообъемных опрыскивателей более перспективно. Каждое поле необходимо обрабатывать в сжатые сроки, равномерно распределять заданную норму расхода рабочей жидкости на обрабатываемой почве, растениях, листьях, ветках, стволах деревьев и пр. Опрыскиватели должны точно дозировать ядохимикаты в процессе работы, сохраняя установленный расход рабочей жидкости на единицу обрабатываемой площади ,. Опрыскивание следует проводить с обязательным учетом посадочных условий в утренние и вечерние часы, когда отсутствуют восходящие потоки воздуха. Не обрабатывать полезные культуры при скорости ветра более 4. Не следует опрыскивать растения по обильной росе, во время дождя, так как в этих случаях ядохимикаты смываются или разбавляются росой и дождевыми каплями, а, следовательно, обезвреживаются. Сорняки в приштамбовой зоне лишают культурные насаждения части влаги и питательных веществ, является хорошим фоном для распространения вредителей и болезней. Борьба с сорняками в приштамбовой зоне механическим способом трудноосуществима и всегда ведет к некоторому повреждению корневой системы и наземной части насаждений . В зависимости от применяемых схем посадок в садах необходимо уничтожать сорняки в приштамбовых кругах радиусом до метра при перекрестном механическом опрыскивании междурядий либо в приштамбовых полосах шириной 1,5. Экономические требования. Повышение производительности относительно полно объемного опрыскивания не менее . Снижение затрат труда к полно объемному опрыскиванию не менее
1. Для обработки приствольных полос применяются различные опрыскиватели и приспособления для уничтожения сорных растений4, 3, 7. Приспособление ПГС1 состоит из 3секционной складывающейся штанги, монтируемой на полураме в передней части трактора. На концах штанги расположены исполнительные механизмы с распыливающими устройствами и опорные колеса. Распыливающее устройство представляет собой корпус с распылителем, укрепленным на поворотном штуцере. На каждом исполнительном механизме устанавливается коллектор с тремя распыливающими устройствами, оборудованными индивидуальными отсечными клапанами мембранного типа. Исполнительный механизм состоит из шарнирного 4звенника параллелограмма с щупомприжимом. По окончании контакта прижима со штамбом исполнительный механизм за счет воздействия пружины возвращается в исходное положение. Жидкость к распыливающим устройствам приспособления поступает от нагнетательной коммуникации опрыскивателя через фильтр, установленный на самом приспособлении. Норма вылива рабочей жидкости определяется давлением в нагнетательной коммуникации, которое устанавливается при помощи регулятора давления опрыскивателя, и типоразмером распылителя. Рабочая жидкость от опрыскивателя 1 по линии его нагнетания через фильтр 2 поступает на распиливающие устройства приспособления 3, 4, 5 с помощью которых осуществляется опрыскивание приствольных полос. Техническая характеристика приспособления ПГС1 Производительность за 1 ч основного времени, га 1,6. Рабочая скорость, кмч 4. Ширина обрабатываемой полосы, м 0,5 . Расход рабочей жидкости на опрыскиваемую площадь приствольных полос, лга
Рабочее давление в нагнетательной системе, МПа 0,1. Рисунок 1. Гидравлическая схема приспособления для внесения гербицидов в садах ПСГ1 а линия нагнетания опрыскивателя б линия нагнетания приспособления. Опрыскиватель ОН модель 5 горный предназначен для борьбы с вредителями и болезнями садов и виноградников методом опрыскивания жидкими ядохимикатами на горных склонах крутизной до . Может быть использован для обработки пальметных садов, кустарников, ягодников и виноградников, расположенных на равнине. Опрыскиватель вентиляторный тракторный ОВТ1В модель В прицепной предназначен для химической борьбы с вредителями и болезнями садов с междурядьями 5. Является модификацией опрыскивателей ОВТ1А рисунок 1. ОН.
