Разработка устройств поштучной ориентированной подачи маточников сахарной свеклы к посадочному аппарату высадкопосадочной машины

• Автор: Знаев, Евгений Иванович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Пенза
• Количество страниц: 220 с. : ил.

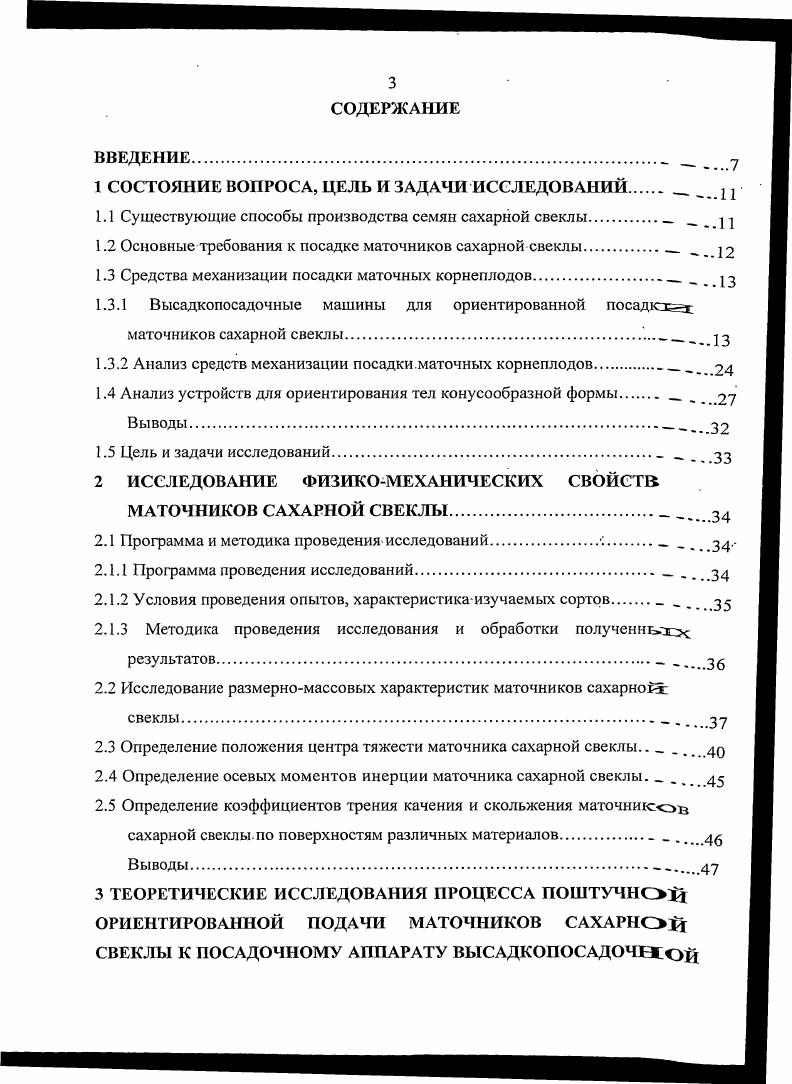

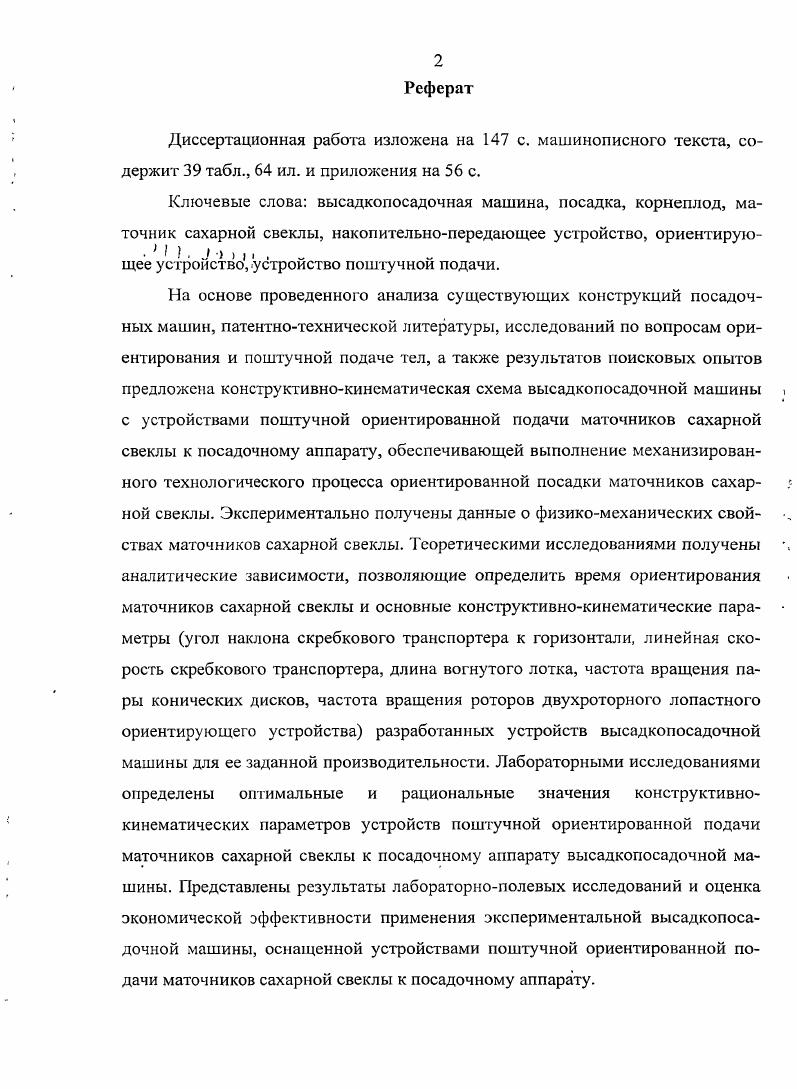

ВВЕДЕНИЕ

1 СОСТОЯНИЕ ВОПРОСА, ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЙ .и

1.1 Существующие способы производства семян сахарной свеклы Л

1.2 Основные требования к посадке маточников сахарной свеклы.

1.3 Средства механизации посадки маточных корнеплодов.

1.3.1 Высадкопосадочные машины для ориентированной посадю

маточников сахарной свеклы.

1.3.2 Анализ средств механизации посадки.маточных корнеплодов.

1.4 Анализ устройств для ориентирования тел конусообразной формы

Выводы .

1.5 Цель и задачи исследований .

2 ИССЛЕДОВАНИЕ ФИЗИКОМЕХАНИЧЕСКИХ СВОЙСТВ МАТОЧНИКОВ САХАРНОЙ СВЕКЛЫ.
2.1 Программа и методика проведения исследований. Зф.
2.1.1 Программа проведения исследований .
2.1.2 Условия проведения опытов, характеристикаизучаемых сортов
2.1.3 Методика проведения исследования и обработки получен ньоос результатов .
2.2 Исследование размерномассовых характеристик маточников сахарной
свеклы.
2.3 Определение положения центра тяжести маточника сахарной свеклы
2.4 Определение осевых моментов инерции маточника сахарной свеклы.
2.5 Определение коэффициентов трения качения и скольжения маточникьв
сахарной свеклы по поверхностям различных материалов
Выводы.
3 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРОЦЕССА ПОШТУЧНОЙ ОРИЕНТИРОВАННОЙ ПОДАЧИ МАТОЧНИКОВ САХАРНОЙ
СВЕКЛЫ К ПОСАДОЧНОМУ АППАРАТУ ВЫСАДКОПОСАДОЧЕХОЙ
МАШИНЫ.
3.1 Поисковые опыты по изысканию конструкции ориентирующего устройства для маточников сахарной свеклы
3.1.1 Дисковое ориентирующее устройство
3.1.2 Ориентирующее устройство с гибкими упругими элементами.
ЗЛ.З Лопастное ориентирующее устройство
3.2 Обоснование конструкции устройств поштучной ориентированной подачи маточников сахарной свклы к посадочному аппарату высадкопосадочной машины.
3.3 Исследование выборки маточников сахарной свеклы скребковым транспортером из бункера.
3.3.1 Обоснование конструктивных параметров скребкового транспортера
3.3.2 Обоснование производительности устройств поштучной ориентированной подачи маточников сахарной свеклы к посадочному аппарату высадкопосадочной машины
3.4 Исследование движения маточника сахарной свеклы по поверхности
вогнутого лотка
3.4.1 Обоснование конструктивных параметров вогнутого лотка
3.4.2 Определение кинематических параметров движения маточника сахарной свеклы по поверхности вогнутого лотка.
3.5 Исследование устройства поштучной подачи маточников сахарной
свеклы.
3.5.1 Обоснование конструктивных параметров пары конических дисков
3.6 Исследование двухроторного лопастного ориентирующего устройства
3.6.1 Обоснование конструктивных параметров двухроторного лопастного ориентирующего устройства
3.6.2 Исследование ориентирования маточников сахарной свеклы двухроторным лопастным ориентирующим устройством.
3.7 Исследование накопительнопередающего устройства.
3.7.1 Определение кинематических параметров и времени движения маточника сахарной свеклы в накопительнонаправительном желобе
3.7.2 Обоснование емкости накопительнонаправительного желоба.
Выводы.
4 ОБЩАЯ ПРОГРАММА, МЕТОДИКА И РЕЗУЛЬТАТЫ ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ.
4.1 Структура и программа проведения лабораторных исследований.
4.2 Разработка и изготовление лабораторной установки.
4.3 Исследование процесса выборки маточников сахарной свеклы
из бункера скребковым транспортером
4.3.1 Расчет оптимальных конструктивнокинематических параметров скребкового транспортера.
4.4 Исследование устройства поштучной подачи маточников сахарной свеклы.
4.4.1 Расчет рациональных конструктивнокинематических параметров устройства поштучной подачи маточников сахарной свеклы 0.
4.5 Исследование ориентирования маточников сахарной свеклы двухроторным лопастным ориентирующим устройством1. .
4.5.1 Расчет рациональных конструктивнокинематических параметров двухроторного лопастного ориентирующего устройства.
4.6 Исследования движения маточников сахарной свеклы по поверхности
вогнутого лотка и в накопительнопередающем устройстве.
4.7 Исследования согласованности работы устройств поштучной ориентированной подачи маточников сахарной свеклы к посадочному
аппарату высадкопосадочной машины
Выводы.
5 ЛАБОРАТОРНОПОЛЕВЫЕ ИССЛЕДОВАНИЯ И ОЦЕНКА ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ ЭКСПЕРИМЕНТАЛЬНОЙ ВЫСАДКОПОСАДОЧНОЙ МАШИНЫ
5.1 Лабораторнополевые исследования экспериментальной высадкопосадочной машины
5.1.1 Цель и задачи лабораторнополевых исследований.
5.1.2 Условия и методика проведения лабораторнополевых исследований
5.1.3 Описание экспериментальной высадкопосадочной машины и технологического процесса ориентированной посадки маточников сахарной свеклы.
5.1.4 Результаты лабораторнополевых исследований
5.2 Экономическая эффективность применения экспериментальной
высадкопосадочной машины.
5.2.1 Исходные данные для расчетов.
5.2.2 Определение стоимости изготовления экспериментальной
высадкопосадочной машины.
5.2.3 Расчет эксплуатационных затрат.
Выводы.
ОБЩИЕ ВЫВОДЫ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Привод пятиконусного ротационного посадочного аппарата 4 осуществляется сцеплением специальных почвозацепов и высаживающих конусов с почвой. Машина полунавесная может агрегатироваться с тракторами тягового класса кН. Технологический процесс работы высадкопосадочных машин зарубежного производства осуществляется аналогично 7 9, 3, 8, 2. В высадкопосадочных машинах 6, 1, А1 Германия 0, 6, 9 и 4. Чехия 4, 5 установлены посадочные аппараты накалывающего типа. Сажальщики накалывают корнеплоды головками на иглы одной из шести вращающихся высаживающих штанг, которые в нижнем положении выталкивают корнеплод в борозду. На посадочной машине для загущенной посадки маточных корнеплодов Ляннсн Техтааг Финляндия 7, 0 установлены посадочные аппараты сошникового тина. Сажальщики вручную ориентируют и подают корнеплоды на промежуточное звено направитель, который вдавливает их в борозду за сошником. Рисунок 1. Технологическая схема высадкопосадочной машины ВПС 2,8А 1 планчатый транспортер 2 бункер 3 неподвижный лоток 4 лотокнакопитель 5 зарядный диск 6 выбирающая пятка 7 подвижный лоток 8 высаживающий конус 9 рыхлитель копирующее колесо загортачи опорноприкатывающие колеса шлейф
Рисунок 1. В высадкопосадочной машине А1 Германия. Машину обслуживают 4 сажальщика. В посадочной машине В. Н. Крыжко рисунок 1. Затем маточники в сориентированном положении по неподвижному 8 и подвижному лоткам 9 направляются в почву, в предварительно образованную фрезой щель. Далее осуществляется1 выравнивание головок корнеплодов по высоте колесом и уплотнение почвы вокруг корнеплодов опорноприкатывающими колесами. Машина обслуживается двумя рабочими, которые включаютвыключают транспортер подачи. Недостатком данной машины является неполная механизация посадки, недостаточная надежность ориентирования, не удовлетворительное качество работы механизма поштучной подачи. В посадочной машине Ю. В. Мусиснко рисунок 1. Ориентирование происходит по ходу движения маточника к сходу в том случае, если центр тяжести корнеплода находится на уровне осей вращения валов 4 или ниже. С ориентирующего устройства маточники направляются в вертикальную трубу Отправитель 5, откуда в сориентированном положении выталкиваются выталкивателем 6, который вдавливает его в почву. Недостатком данного ориентирующего устройства является недостаточная надежность ориентирования. Рисунок 1. Технологическая схема высадкопосадочной машины В. Рисунок 1. Технологическая схема посадочной машины Ю. Корнеплоды меньшего размера проваливаются между валиками, а большего размера не ориентируются. Валы могут повреждать корнеплоды при перемещении. Конструкция имеет большие габаритные размеры, иззаотсутствия согласованности подачи корнеплодов с движением толкателя, не обеспечивается установленный интервал посадки. Преимуществом данного ориентирующего устройства является простота конструкции и сравнительно высокая производительность. В машине для посадки корнеплодов Н. А. Усанова рисунок 1. Уобразном желобе рисунок 1. Корнеплоды, занявшие положение хвостовой частью вниз на криволинейном участке Уобразного желоба, за счет смещения центра тяжести корнеплода выпадают из захватов, и скребок уходит пустым. Корнеплоды, занявшие положение хвостовой частью вверх, удерживаются и через промежуточный лоток 6 рисунок 1. Недостатком данной машины является возможное повреждение корнеплодов изза увеличения числа этапов ориентирования некоторых корнеплодов ввиду их сброса при неправильном ориентировании. Фиксированный угол наклона криволинейного участка Уобразного желоба к вертикали узкая зона ориентирования негативно скажется на работе ориентирующего устройства при использовании высадкопосадочной машины на полях с уклонами. Механизм ориентации, накопительное и передающее устройство сложны по конструкции, металло и энергоемки. Существенным преимуществом данного ориентирующего устройства является то, что нет необходимости подавать маточники строго поштучно. Рисунок 1. Технологическая схема посадочной машины Н. Рисунок 1. Технологическая схема посадочной машины М.
