Разработка обрезчика ботвы лука и сорных растений с обоснованием конструктивных и режимных параметров

• Автор: Фролов, Дмитрий Иванович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Пенза
• Количество страниц: 153 с. : ил.

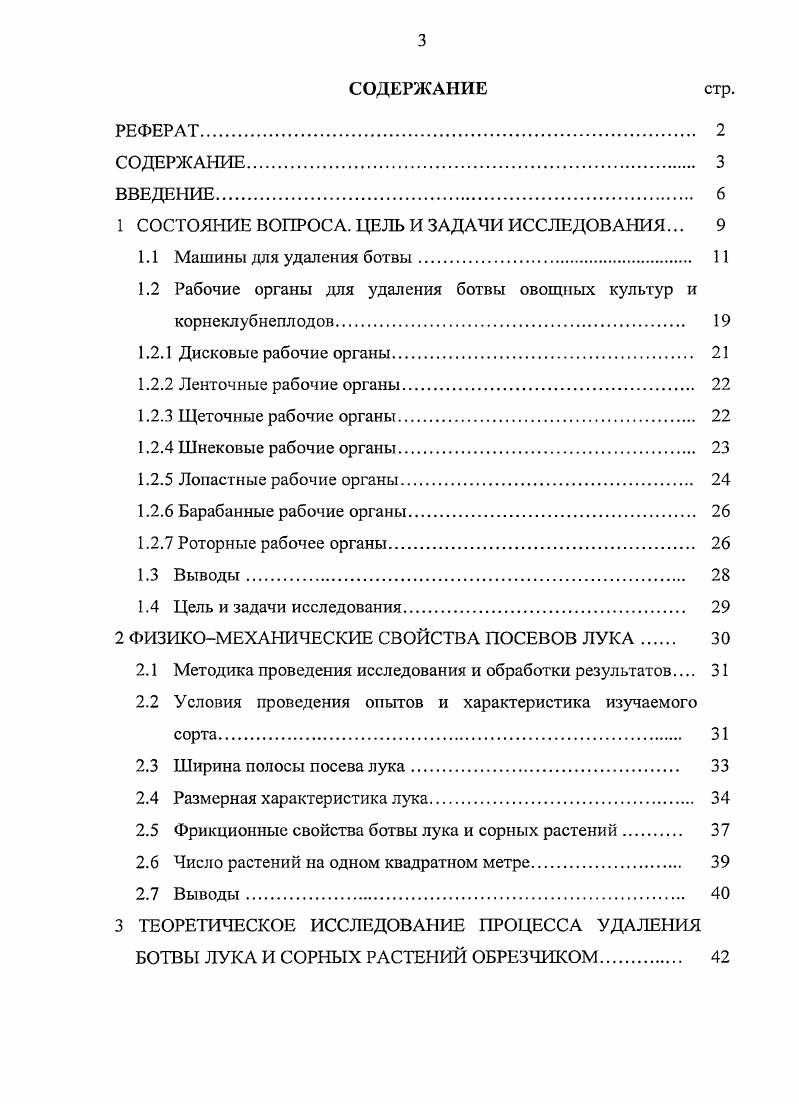

СОДЕРЖАНИЕ стр.

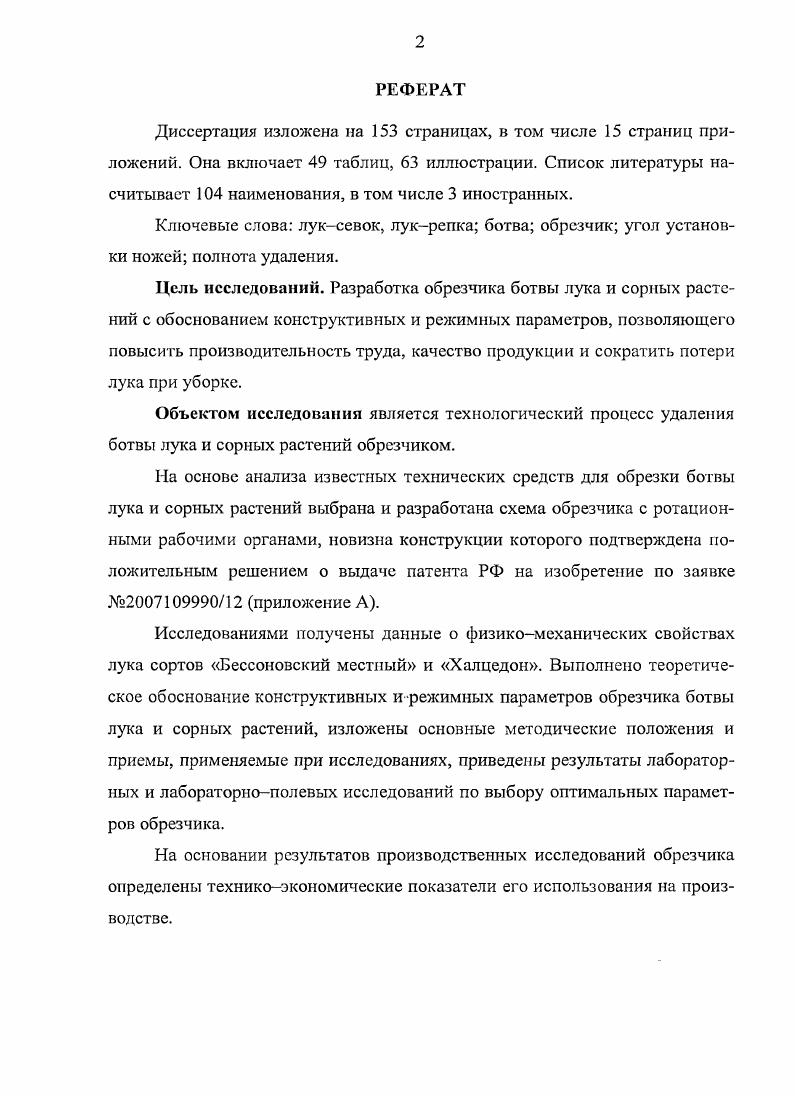

РЕФЕРАТ
СОДЕРЖАНИЕ.
ВВЕДЕНИЕ.

1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ.

1.1 Машины для удаления ботвы.

1.2 Рабочие органы для удаления ботвы овощных культур и корнекл убнепл од ов.

1.2.1 Дисковые рабочие органы.

1.2.2 Ленточные рабочие органы

1.2.3 Щеточные рабочие органы.

1.2.4 Шнековые рабочие органы.

1.2.5 Лопастные рабочие органы
1.2.6 Барабанные рабочие органы.
1.2.7 Роторные рабочее органы.
1.3 Выводы
1.4 Цель и задачи исследования
2 ФИЗИКОМЕХАНИЧЕСКИЕ СВОЙСТВА ПОСЕВОВ ЛУКА
2.1 Методика проведения исследования и обработки результатов
2.2 Условия проведения опытов и характеристика изучаемого сорта
2.3 Ширина полосы посева лука.
2.4 Размерная характеристика лука.
2.5 Фрикционные свойства ботвы лука и сорных растений.
2.6 Число растений на одном квадратном метре
2.7 Выводы
3 ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОЦЕССА УДАЛЕНИЯ БОТВЫ ЛУКА И СОРНЫХ РАСТЕНИЙ ОБРЕЗЧИКОМ
3.1 Обоснование направления теоретического исследования процесса удаления ботвы лука и сорных растений обрезчиком.
3.1.1 Определение угловой скорости вращения рабочего органа обрезчика ботвы лука и сорных растений
3.1.2 Обоснование конструктивных и режимных параметров рабочего органа обрезчика.
3.2 Определение угла установки рабочих органов обрезчика ботвы лука и сорных растений
3.3 Обоснование действия аэродинамических сил на процесс удаления ботвы лука и сорных растений.
3.3.1 Расчет действия аэродинамических сил на рабочие органы обрезчика ботвы лука и сорных растений
3.3.2 Расчет действия аэродинамических сил на ботву лука и сорные растения
3.4 Выводы.
4 ЛАБОРАТОРНЫЕ ИССЛЕДОВАНИЯ РАБОЧЕГО ОРГАНА
ОБРЕЗЧИКА БОТВЫ ЛУКА И СОРНЫХ РАСТЕНИЙ.
4.1 Исследование оптимальных конструктивных и режимных параметров обрезчика ботвы лука и сорных растений.
4.1.1 Методика проведения исследований. Описание экспериментальной установки.
4.1.2 Результаты лабораторного исследования по определению конструктивных и режимных параметров рабочего органа обрезчика ботвы лука и сорных растений
4.1.3 Результаты исследования по обоснованию оптимальных конструктивных и режимных параметров рабочего органа обрезчика ботвы лука и сорных растений
4.2 Выводы.
5 ЛАБОРАТОРНОПОЛЕВЫЕ И ПРОИЗВОДСТВЕННЫЕ ИССЛЕДОВАНИЯ ОБРЕЗЧИКА БОТВЫ ЛУКА И СОРНЫХ РАСТЕНИЙ
5.1 Условия и методика проведения лабораторнополевых исследований.
5.2 Результаты лабораторнополевых исследований
экспериментального обрезчика ботвы лука и сорных растений
5.3 Результаты производственных исследований обрезчика ботвы лука и сорных растений
5.4 Выводы
6 ТЕХНИКОЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ИСПОЛЬЗОВАНИЯ ОБРЕЗЧИКА БОТВЫ ЛУКА И СОРНЫХ
РАСТЕНИЙ
6.1 Выводы
7 ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА


По очередности выполнения операций комбайны подразделяются на два типа теребильные, извлекающие корнеплоды за ботву с последующим отделением ботвы в машине, и выкапывающие с обрезкой ботвы на корню до извлечения корнеплодов из почвы. Машины для раздельной уборки выкапывающего и теребильного типов. Специфической особенностью уборки лука является потребность в таком агротехническом приеме как дозревание или просушивание луковиц после выкопки. В этом случае применяется как прямое комбайпирование, так и раздельный способ уборки. Как показали исследования, на период уборки засоренность полей достигает . Причем, качественная работа лукоуборочных машин обеспечивается лишь при надлежащей подготовке поля перед уборкой. Даже незначительное содержание растительных примесей свободная ботва, сорняки 2. Поэтому вопрос о подготовке поля для выкопки лука лукоуборочными машинами является актуальным. Для удаления ботвы лука используются, как правило, роторные косилки с измельчением ботвы и разбрасыванием се по полю или с погрузкой ее в рядом идущий транспорт, например, как в косилке КИР1,5 или в бункер, как в машинах УБДЗА, КИР1,5Б. Изза неравномерного расположения луковиц относительно поверхности поля роторные косилки не в состоянии обеспечить обрезку ботвы в соот
