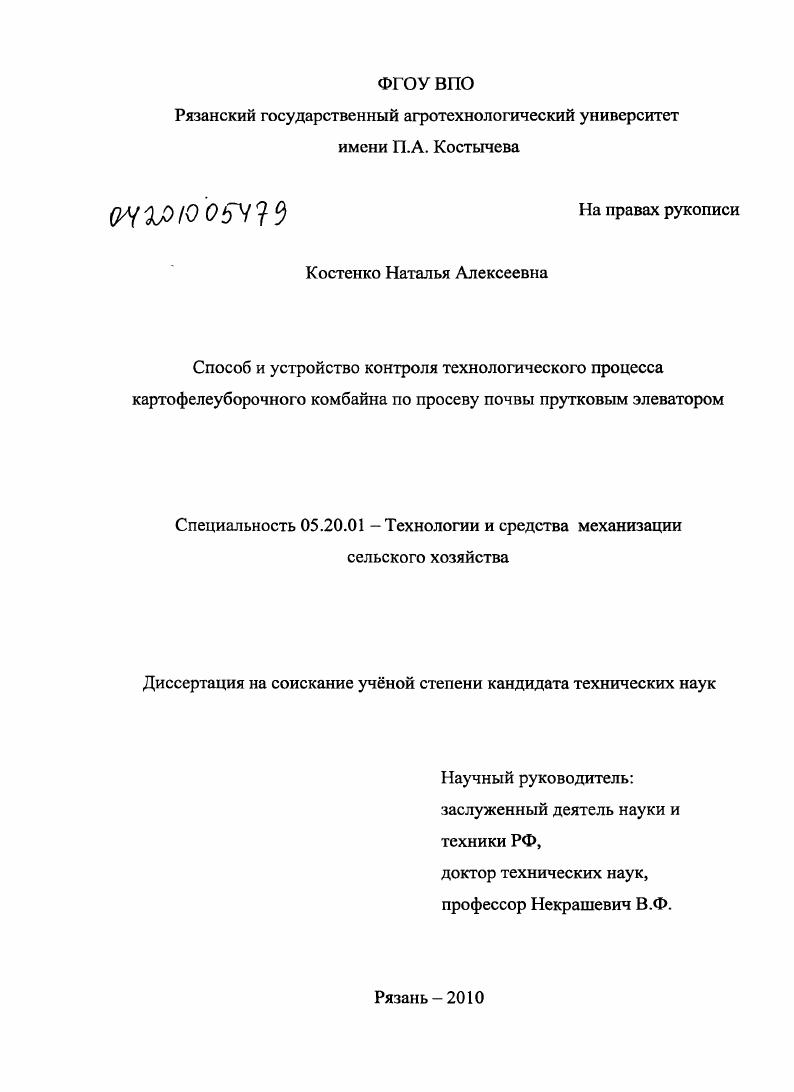

Способ и устройство контроля технологического процесса картофелеуборочного комбайна по просеву почвы прутковым элеватором

• Автор: Костенко, Наталья Алексеевна
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Рязань
• Количество страниц: 143 с. : ил.

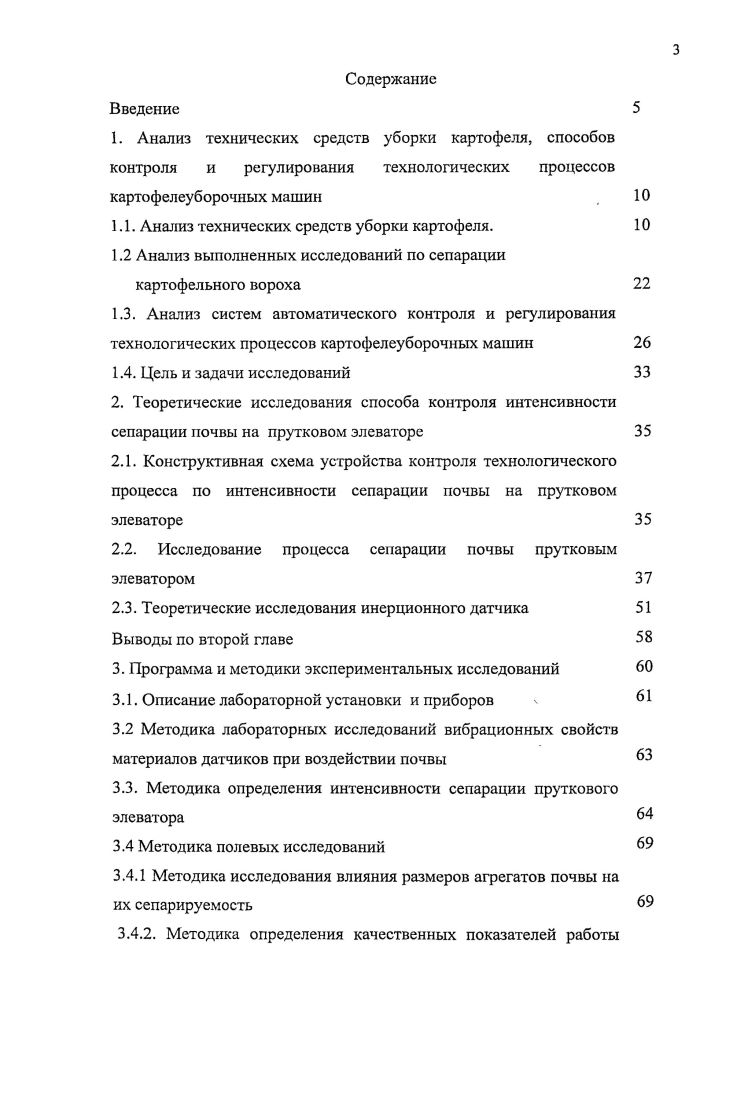

1. Анализ технических средств уборки картофеля, способов контроля и регулирования технологических процессов картофелеуборочных машин

1.1. Анализ технических средств уборки картофеля.

1.2 Анализ выполненных исследований по сепарации картофельного вороха

1.3. Анализ систем автоматического контроля и регулирования технологических процессов картофелеуборочных машин

1.4. Цель и задачи исследований

2. Теоретические исследования способа контроля интенсивности сепарации почвы на прутковом элеваторе
2.1. Конструктивная схема устройства контроля технологического процесса по интенсивности сепарации почвы на прутковом элеваторе

2.2. Исследование процесса сепарации почвы прутковым элеватором

2.3. Теоретические исследования инерционного датчика Выводы по второй главе

3. Программа и методики экспериментальных исследований

3.1. Описание лабораторной установки и приборов

3.2 Методика лабораторных исследований вибрационных свойств материалов датчиков при воздействии почвы
3.3. Методика определения интенсивности сепарации пруткового элеватора
3.4 Методика полевых исследований
3.4.1 Методика исследования влияния размеров агрегатов почвы на их сепарируемость
3.4.2. Методика определения качественных показателей работы
картофелеуборочных комбайнов
3.4.3. Методика исследования влияния сепарации почвы на качественные показатели работы картофелеуборочных комбайнов
4. Результаты экспериментальных исследований
4.1 Результаты исследований вибрационных свойств материалов датчиков при воздействии почвы
4.2. Результаты исследования интенсивности сепарации на лабораторном прутковом элеваторе
4.3. Результаты исследования влияния размеров агрегатов почвы на сепарируемость почвы в картофелеуборочных комбайнах
4.4. Результаты исследования загрузки рабочих органов на качественные показатели работы картофелеуборочных комбайнов Выводы по четвертой главе
5. Результаты внедрения и экономическая эффективность разработанного устройства контроля технологического процесса картофелеуборочного комбайна
Выводы по пятой главе Общие выводы Литература Приложения
Введение


Предмет исследований теоретические и экспериментальные зависимости технологического процесса сепарации почвы, влияние показателей процесса сепарации на работу инерционного датчика устройства контроля, а также экспериментальные закономерности взаимосвязи показателей устройства контроля с поддержанием качественных показателей работы уборочной машины. Народнохозяйственное значение работы заключается в повышении производительности картофелеуборочных комбайнов и улучшении качества убранного картофеля за счет контроля технологического процесса картофелеуборочного комбайна. Автор выражает благодарность за помощь в проведении лабораторных исследований и оформлении диссертации кафедрам Сельскохозяйственные, дорожные и специальные машины, Безопасность жизнедеятельности и СКБ РГАТУ. Производство картофеля во многом определяется технологией возделывания. Голландская западноевропейская с междурядьями см. В Рязанской области наибольшее распространение получили Заворовская см и Голландская см технологии. Особенностью Заворовской технологии является посадка картофеля по нарезанным гребням и механическое уничтожение сорняков в процессе нескольких междурядных обработок. Голландская технология в отличие от других технологий предусматривает предпосадочное сплошное фрезерование почвы на . Образование гряд производят через дней после посадки, а при необходимости до достижения растениями высоты см. При этом образуется устойчивая поверхность, на которую наносится плнка гербицидов для борьбы с сорняками. Последующие обработки проводятся с помощью широкозахватного опрыскивателя. Данная технология позволяет обеспечить мелкокомковатую структуру и определнную влажность грядки, повышая тем самым эффективность комбайновой уборки. На данный момент применяются три основные технологии уборки картофеля уборка картофелекопателями с ручным подбором, уборка копателями погрузчиками, с погрузкой в рядом идущий транспорт, уборка комбайнами. Уборка копателями связана с большими трудозатратами, т. Уборка картофеля копателями погрузчиками эффективна при высокой культуре земледелия, имеет самые низкие трудозатраты, однако применение таких машин сдерживается развитием средств автоматики и контроля технологического процесса, а также необходимостью сопровождения копателя погрузчика транспортным средством. Уборка комбайнами является наиболее перспективной. Применение доочистки на переборочном столе и накопление картофеля в бункере позволяет контролировать качество выполнения технологического процесса, экономить количество транспортных средств 5. Самоходные картофелеуборочные комбайны не нашли широкого применения в виду большой металлоемкости и высокой стоимости. Некоторые из таких машин были оборудованы системами контроля и регулирования технологического процесса. Анализируя работу таких машин, можно сказать, что применение систем контроля и автоматического регулирования на комбайнах позволит значительно снизить трудозатраты, потери и повысить качество убранного картофеля. Для уборки картофеля в Рязанской области применяют копатели погрузчики Е4 и фирмы i картофелеуборочные комбайны КПК3, КПК2. V0 и фирмы i. Предпочтение отдается уборочным машинам европейских марок т. Наиболее распространены комбайны, выполненные по классической схеме. Типичным представителем такого комбайна является комбайн фирмы i модель рис. Подкапывающая часть состоит из секционных лемехов, двух опорноопрессовывающих катков, а также переставляемых по высоте дисков. Подкапывающая часть закрывается автоматически, то есть при его подъеме например, при разворотах катки автоматически перекрывают просеивающий канал, что не дает картофелю падать назад. Приемная часть комбайна шарнирно закреплена на раме и позволяет копировать рельеф, как в продольном, так и в поперечном направлении. Для регулировки глубины хода лемеха используют опорноопресовывающие катки рис. Вертикальные диски обрезают грядку по краям, уменьшая захват почвы и обрезая растительные остатки. При подрезании клубненосного пласта лемехом диски препятствуют потерям клубней. Лемех выполнен секционным, из нескольких лезвий, что снижает залипание его почвой и обеспечивает дополнительную сепарацию. При переходе пласта с лемеха на элеватор для исключения потерь клубней установлены вертикальные диски.
