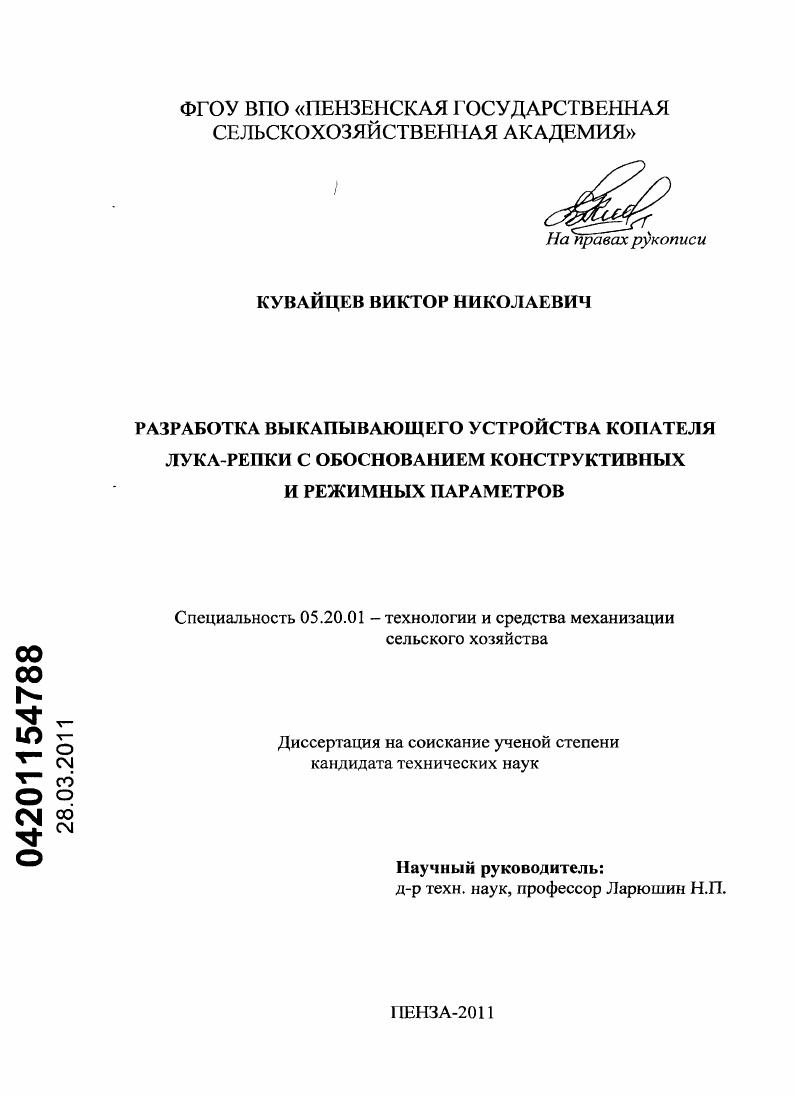

Разработка выкапывающего устройства копателя лука-репки с обоснованием конструктивных и режимных параметров

• Автор: Кувайцев, Виктор Николаевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Пенза
• Количество страниц: 150 с. : ил.

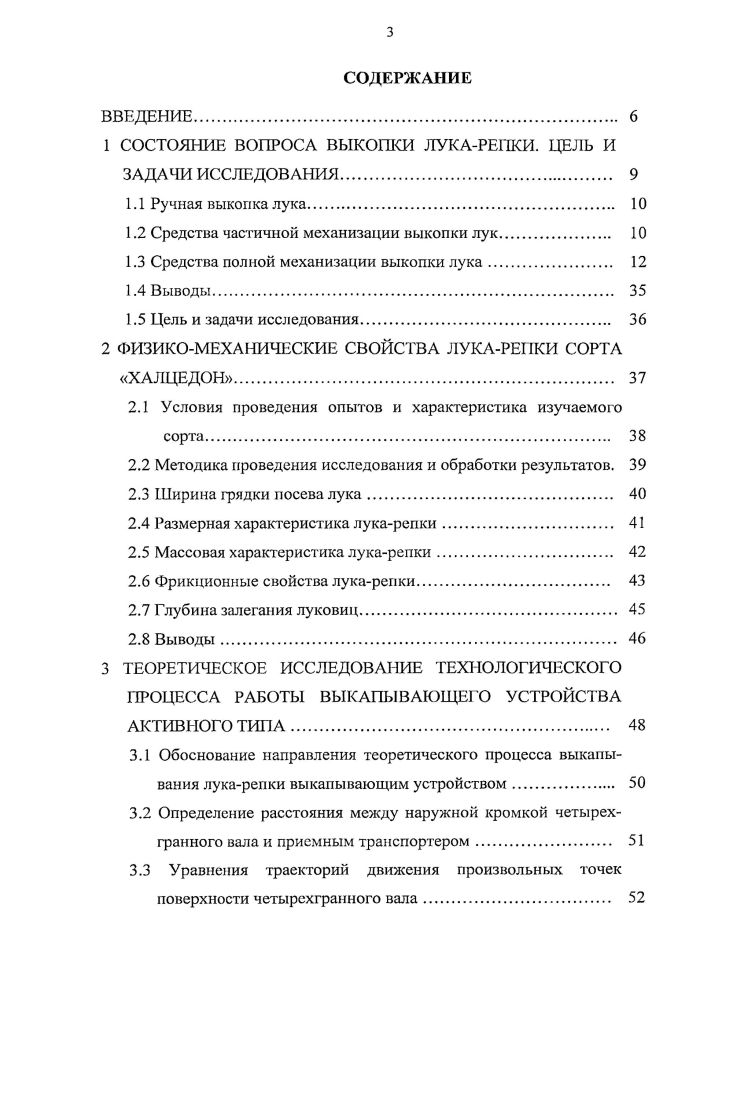

ВВЕДЕНИЕ

1 СОСТОЯНИЕ ВОПРОСА ВЫКОПКИ ЛУКАРЕПКИ. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ

1.1 Ручная выкопка лука

1.2 Средства частичной механизации выкопки лук.

1.3 Средства полной механизации выкопки лука.

1.4 Выводы.

1.5 Цель и задачи исследования.

2 ФИЗИКОМЕХАНИЧЕСКИЕ СВОЙСТВА ЛУКАРЕКИ СОРТА ХАЛЦЕДОН

2.1 Условия проведения опытов и характеристика изучаемого сорта

2.2 Методика проведения исследования и обработки результатов.

2.3 Ширина грядки посева лука

2.4 Размерная характеристика лукарепки
2.5 Массовая характеристика лукарепки.
2.6 Фрикционные свойства лукарепки
2.7 Глубина залегания луковиц
2.8 Выводы.
3 ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА РАБОТЫ ВЫКАПЫВАЮЩЕГО УСТРОЙСТВА АКТИВНОГО ТИПА
3.1 Обоснование направления теоретического процесса выкапывания лукарепки выкапывающим устройством
3.2 Определение расстояния между наружной кромкой четырехгранного вала и приемным транспортером.
3.3 Уравнения траекторий движения произвольных точек поверхности четырехгранного вала.
3.4 Скорость движения произвольных точек ПОВСрХНОСТИ четырехгранного вала
3.5 Определение частоты вращения четырехгранного вала выкапывающего устройства
3.6 Обоснование конструктивных и режимных параметров битера
3.7 Выводы
4 ИССЛЕДОВАНИЯ ВЫКАПЫВАЮЩЕГО УСТРОЙСТВА КОПАТЕЛЯ ЛУКАРЕПКИ В ЛАБОРАТОРНЫХ УСЛОВИЯХ
4.1 Исследование оптимальных конструктивнорежимных параметров выкапывающего устройства.
4.1.1 Методика проведения и обработка результатов.
4.1.2 Результаты лабораторного исследования по определению параметров выкапывающего устройства.
4.1.3 Результаты исследования по обоснованию оптимальных параметров выкапывающего устройства.
4.2 Выводы
5 ИССЛЕДОВАНИЯ ЭКСПЕРИМЕНТАЛЬНОГО КОПАТЕЛЯ
ЛУКАРЕПКИ С ВЫКАПЫВАЮЩИМ УСТРОЙСТВОМ
АКТИВНОГО ГИЛА В ЛАБОРАТОРНОПОЛЕВЫХ И
ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ.
5.1 Условия и методика проведения исследований
5.2 Результаты лабораторнонолевых исследований выкапывающего устройства
5.3 Результаты производственных исследований копателя лукарепки.
5.4 Выводы
6 ТЕХНИКОЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВАНИЯ ЭКСПЕРИМЕНТАЛЬНОГО КОПАТЕЛЯ ЛУКАРЕПКИ С ВЫКАПЫВАЮЩИМ УСТРОЙСТВОМ АКТИВНОГО ТИПА.
6.1 Выводы
ОБЩИЕ ВЫВОДЫ.
ЛИТЕРАТУРА


Изза высоких значений капитальных затрат на строительство сушилок и затрат энергии он имеет пока ограниченное применение и в рамках данной работы не рассматривается. Механизация проведения лукоуборочных работ идет по пути все большего сокращения затрат ручного труда и может быть представлена схемой рисунок 1. В такой последовательности и рассмотрим каждый из способов и используемые при этом средства. Ручная уборка лука все еще находит применение в различных зонах страны. Технология ее проведения следующая лук выдергивается за листья из почвы и укладывается тонким слоем луковицами в одну сторону для просушки и дозаривания при сырой погоде лук переносят под навес. Затем рабочие собирают лук из рядков в корзины или ведра, переносят и высыпают в рядом идущие транспортные средства. Подбор лука из валков производится в период, когда луковички покроются сухими чешуями, листья хорошо просохнут и легко отминаются, а шейка становится тонкой и сухой. Существенными недостатками ручного способа уборки являются большие затраты труда, низкая производительность. До настоящего времени на выполнении этих операций наиболее распространенным, особенно при работе на тяжелых почвах, является применение орудий и приспособлений, позволяющих частично облегчить процесс выкопки. К таким орудиям относятся лукоподъемник ЛПШ1,2 и подкапывающая скоба СНУЗС 9, . Они выполняются в виде лап и скоб, рыхлящих грядки и нарушающих связь луковиц с почвой. Рисунок 1. Производительность труда на выборке луковиц при этом повышается на . Наиболее высок уровень механизации уборки лука в Венгрии, Великобритании, Нидерландах, Германии, США, Японии и Австралии. Обобщение характерных признаков и технологических схем машин, применяемых в этих странах, позволяет классифицировать их по технологическому процессу на два типа подкапывающий и теребильный. Наибольшее распространение получили машины подкапывающего типа от простейших копателей до сложных самоходных машин. Лукоуборочные машины подкапывающего типа по компоновке основного рабочего органа можно разделить на две группы рисунок 1. Пассивные подкапывающие органы имеют подъемниквал кообразователь С1агег, копатели Е4, Е, Е9, Е5 ГДР, копателивалкоукладчики 2Н, 3Н Италия и другие. Подъем никвал кообразователь вкгег выполняет операции подкапывания и формирования валков без сепарации почвы. Подкапывающее устройство включает в себя делитель и два ножа расположенных в виде культиваторных лап, к задней кромке которых приварены прутки для отвода выкопанных луковиц в сторону. Луковицы с двух соседних рядков укладываются в один валок. Применение такой машины снижает затраты труда менее, чем на . Машины, выполняющие выкопку лука и сепарацию почвы, имеют, как правило, активный подкапывающий рабочий орган в виде дискового копача с приводом от вала отбора мощности, а чаще от ходового колеса. Роль сепаратора почвы выполняет сам выкапывающий диск. Подъемник американской фирмы обеспечивает выкопку луковиц из почвы сферическим диском, установленным под небольшим углом к горизонту. Подкапывающий диск, опорное колесо и отводной щиток монтируются на подвижной рамке, шарнирно соединенной с осью ходового колеса. Шарнирное подпружиненное крепление обеспечивает независимое копирование поля каждым подъемником по всей ширине захвата машины и предотвращает поломки рабочих органов при работе на каменистых почвах 9. На базе такового подъемника фирмой i Англия, разработана шестирядная лукоуборочная машина. Она навешивается впереди трактора и состоит из двух самостоятельных секций, включающих но три дисковых подъемника. В секции два диска вращаются по направлению часовой стрелки, третий против, благодаря чему машина, выкапывая одновременно шесть рядков лука, укладывает его в два валка. Дисковый подъемник фирмы i удовлетворительно работает при глубине подкапывания не превышающей см. С увеличением глубины до см в валок поступает более почвы, при этом потери составляют 6,8. К группе копателейвалкоукладчиков относятся специальные лукоуборочные машины, выполняющие ряд технологических процессов выкопку лука, сепарацию почвы и укладку луковиц в валок. К этой группе относится копатель фирмы i Германия рисунок 1.
