Автоматизированный дозатор жидкостей мобильных штанговых опрыскивателей

• Автор: Полежаев, Андрей Александрович
• Шифр специальности: 05.20.01, 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 157 с. : ил

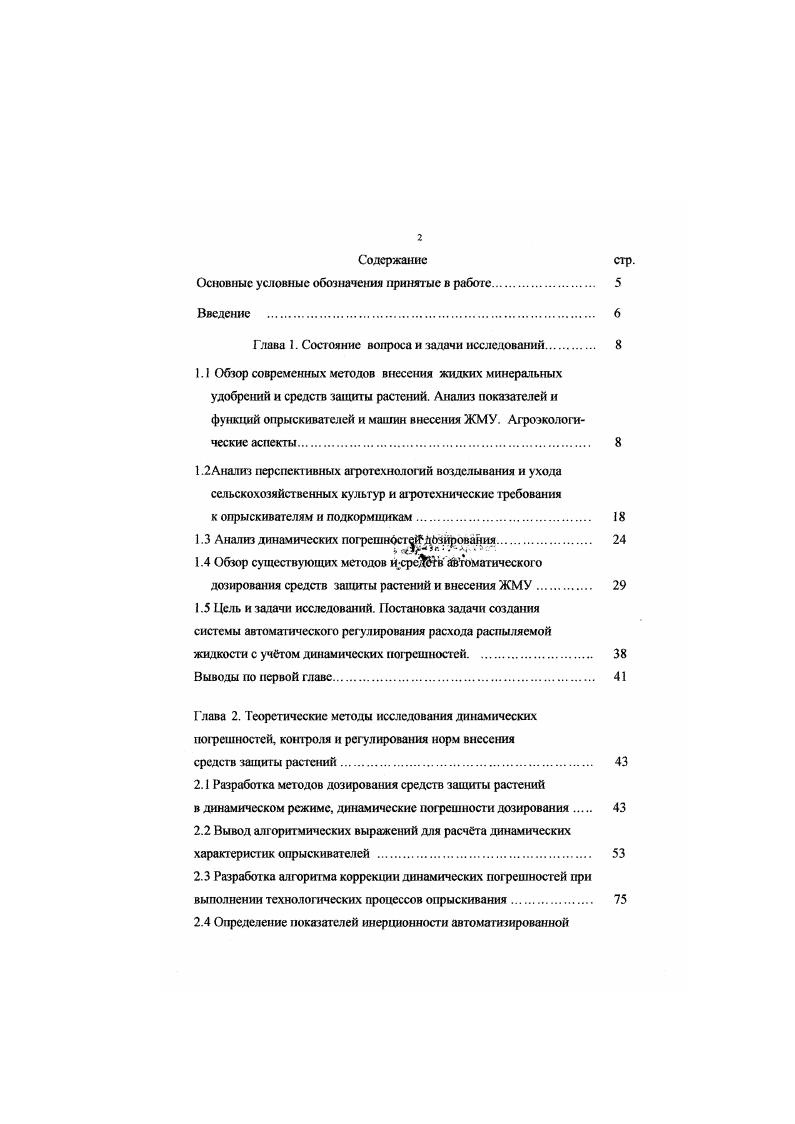

Глава 1. I. I Обзор современных методов внесения жидких минеральных удобрений и средств зашиты растений. Анализ показателей и функций опрыскивателей и машин внесения ЖМУ. Анализ динамических погрешнбсгЗДбЗйрования. Цель и задачи исследований. Ирешностсй. Глава 2. Вывод алгоритмических выражений для расчта динамических характеристик опрыскивателей . Разработка алгоритма коррекции динамических погрешностей при выполнении технологических процессов опрыскивания. Выводы по второй главе. Глава 3. Разработка системы дозирования с динамической коррекцией погрешностей. Выбор составных частей системы дозирования. Разработка электронной системы контроля и управления САУРЖЗМ. Принцип работы системы . Разработка и выбор конструктивных решений для реализации программного микроконтроллера и установки системы на машину. Выводы по третьей главе . Глава 4. Экспериментальные исследования динамики работы сисгемы и опрыскивателя на примере ОП2 . Анализ проведенных стендовых исследований . Подготовка к полевым испытаниям и их проведение .


Щелевые распылители применяют в основном для малообъемного опрыскивания, они имеют угол факела распыла 5 град, рабочее давление 0. МПа. Дефлекторные распылители позволяют получить поток жидкости на выходе в плоской форме. Они, как правило, применяются при внесении больших доз пестицидов и жидких удобрений, с углом факела распыла грал и рабочим давлением 04 МПа. Центробежный распылитель позволяет получить на выходе рабочую жидкость, которая имеет вращательное движение и выходит в окружающее пространство в виде полого конического факела. Как правило, в машинах применяются дефлекторные распылители, а при малообъмном распылении щелевые. От использования разного типа распылителей и высоты установки штанги над обрабатываемым объектом зависит равномерность распыления по ширине. На рис. Видно, что наиболее оптимальным является уровень 2, при котором препарат равномерно вносится в почву. При увеличении высоты подъма штанги уровень 3 возникают области, отмеченные штрихами, где факелы от соседних распылителей перекрывают друг друга. В этих местах создастся повышенная в два раза концентрация распыляемого вещества, что является технологически недопустимо. При уменьшении высоты штанги уровень 1 образуются участки, на которые распыляемое вещество не попадает, а на остальные попадает в большем количестве, что так же недопустимо. Исходя то лого, путм подбора правильно типа распылителей для данного типа опрыскивания, высоты штанги от земли и других показателей можно добиться равномерного охвата всей площади опрыскивания по ширине.
