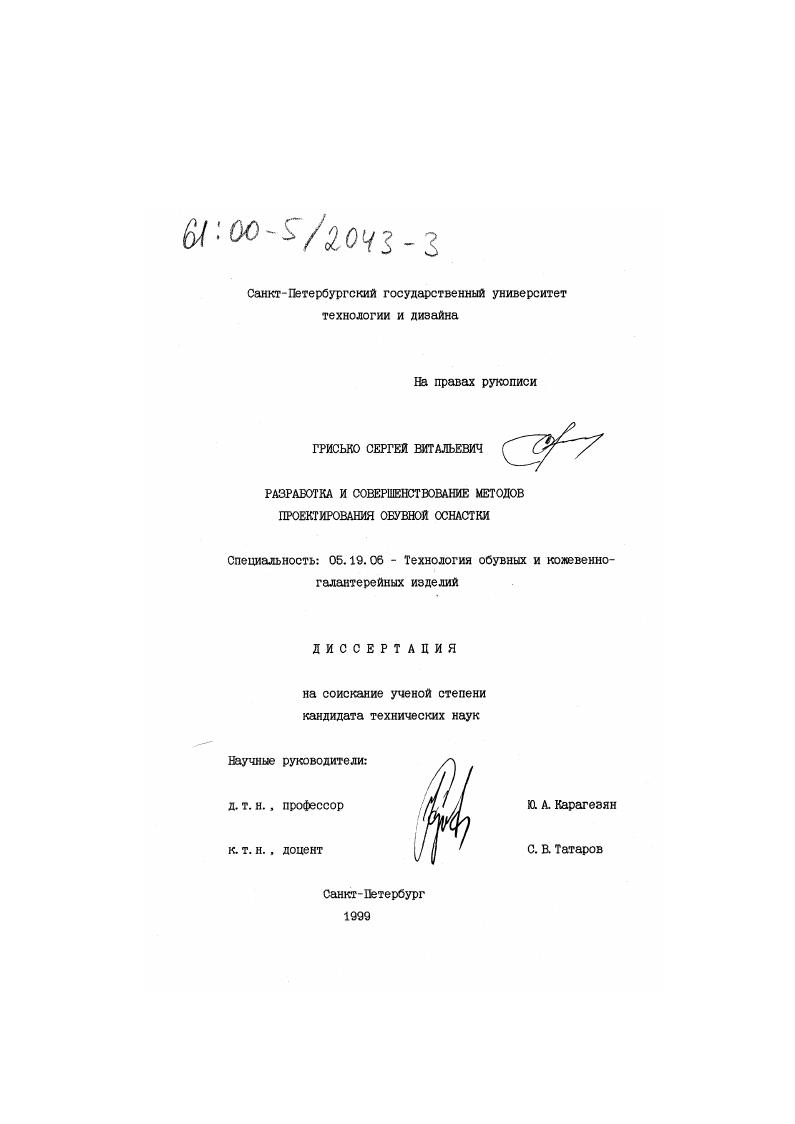

Разработка и совершенствование методов проектирования обувной оснастки

• Автор: Грисько, Сергей Витальевич
• Шифр специальности: 05.19.06
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Санкт-Петербург
• Количество страниц: 286 с. : ил.

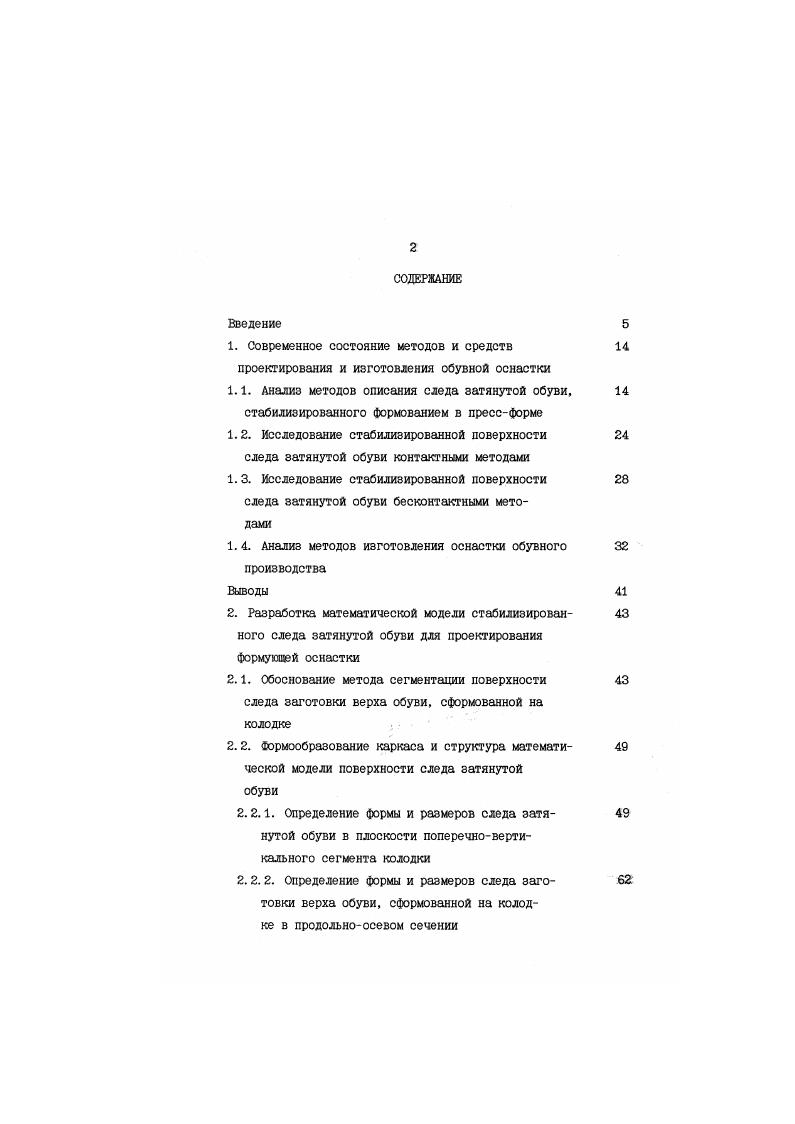

Анализ методов изготовления оснастки обувного производства

2. Определение формы и размеров следа заготовки верха обуви, сформованной на колодке в продольноосевом сечении
2. Обоснование и вьбор математического описания поверхности следа заготовки верха обуви, затянутой на колодку . Метод компьютерного проектирования рабочей поверхности прессфорхы для стабилизации размеров следа затянутой обуви



5
6
4
щупом позволило усовершенствовать аналитическую модель описания поверхности стабилизированного следа затянутой обуви и решить задачу по проектированию рабочей поверхности прессформы. Геометрическая информация, полученная о поверхности поперечных сечений изучаемого образца, рассматривалась в работах 4, . В них при формовании аналитической модели стабилизированного следа затянутой обуви в поперечных сечениях учитывались изменения размеров обуви, связанные с кривизной формующих поверхностей в отличие от предыдущих работ. Сравнение геометрической информации, полученной экспериментальным и расчетным методами по аналитической модели, подтверждает правильность принятых решений.


Однако применение суббааы и металлического крепления образца в двух последних вариантах не позволяют охватить всю зону носочнопучковой части колодки с затянутой на ней заготовкой, что предопределяет дополнительное изучение этого
участка следа затянутой обуви при проектировании прессформы. При измерении объекта в автоматическом устройстве контактным щупом возникают проблемы при обходе поверхности, такие как заклинивание, давление на щуп и другие. Усложняются конструкции устройств, снижается их надежность и уменьшается скорость обхода поверхности объекта исследования. Преодоление существующих недостатков контактных методов измерения возможно, если применять для исследований бесконтактные способы обмера. Особенно это важно в САПР, так как для организации диалогового режима при проектировании оснастки необходимо быстродействие устройств вводавывода информации . На кафедре ТКИК СПбГУТД было разработано устройство кодирования поверхности колодки для САПР обуви и оснастки на основе лазерного триангуляционного оптоэдектронного датчика с последовательным обходом поверхности в цилиндрической системе координат. При работе на этом устройстве ьюжно реализовать произвольный маршрут обхода поверхности и измерять изолированные точки поверхности . Использование бесконтактного способа измерения для изучения формообразования стабилизированного следа затянутой обуви и последующего проектирования обжимных форм впервые проводилось на кафедре ТКИК СПбГУТД. Данные, полученные в результате обмера, подтвердили существующее представление о следе затянутой обуви, полученное автором в работах 4, 6. Ввиду того, что в работе 6 было исследовано только одно характерное сечение О,Б Д.
