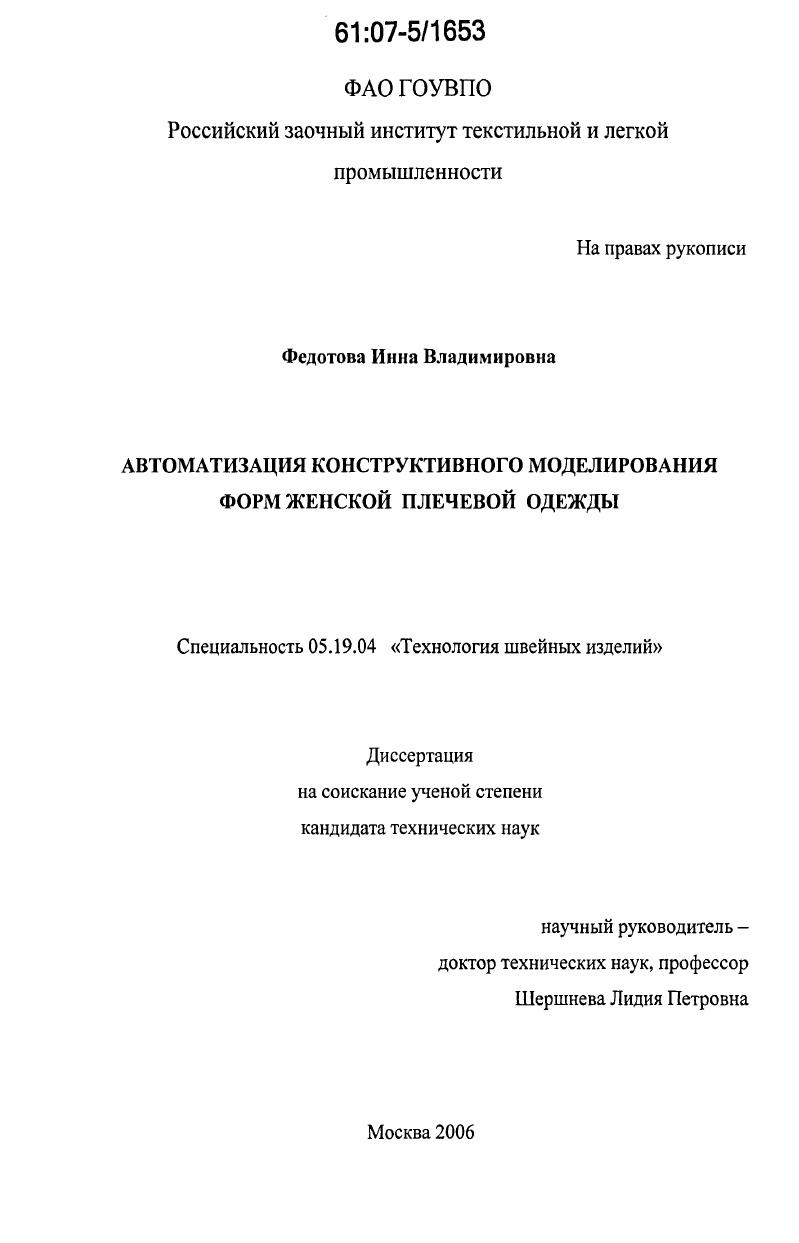

Автоматизация конструктивного моделирования форм женской плечевой одежды

• Автор: Федотова, Инна Владимировна
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Москва
• Количество страниц: 164 с. : ил.

Содержание

Общая характеристика работы.

Глава I. Литературный обзор

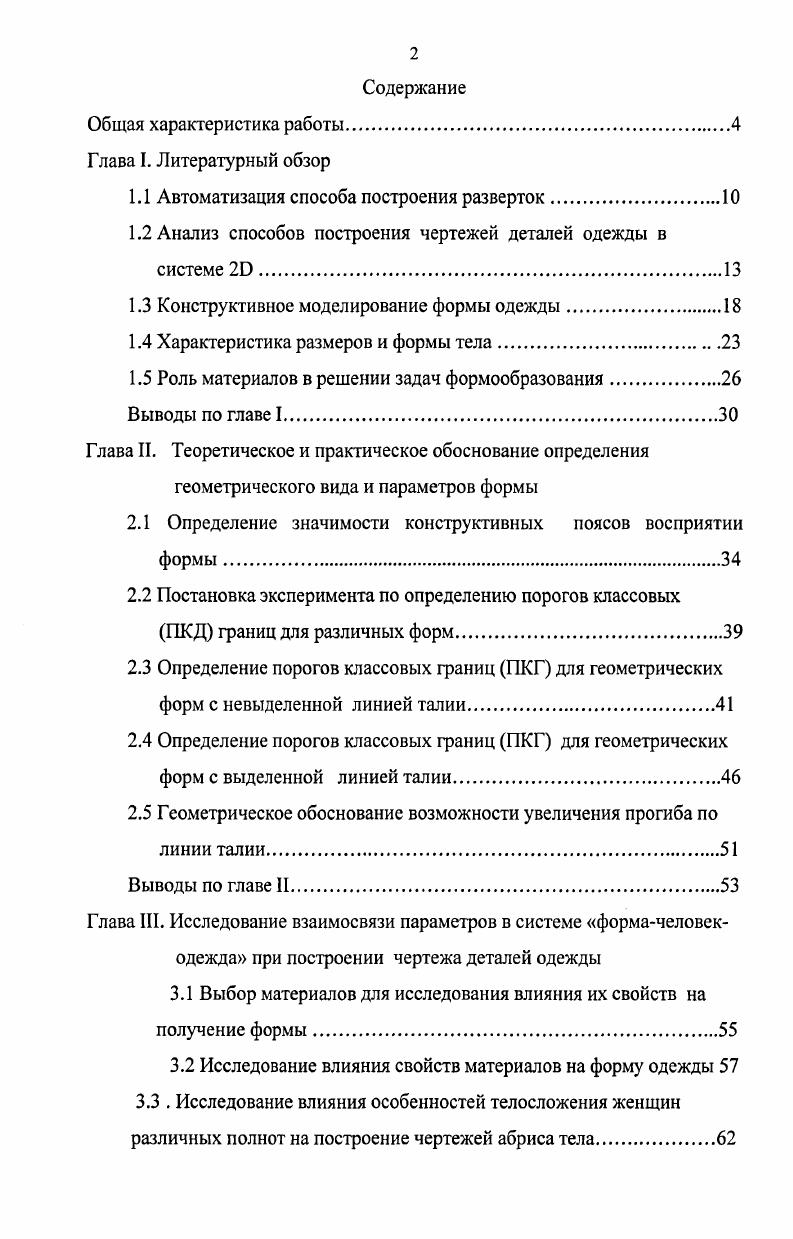

1.1 Автоматизация способа построения разверток

1.2 Анализ способов построения чертежей деталей одежды в системе 2Э.

1.3 Конструктивное моделирование формы одежды.

1.4 Характеристика размеров и формы тела

1.5 Роль материалов в решении задач формообразования

Выводы по главе 1.

Глава И. Теоретическое и практическое обоснование определения геометрического вида и параметров формы

2.1 Определение значимости конструктивных поясов восприятии формы

2.2 Постановка эксперимента по определению порогов классовых ПКД границ для различных форм
2.3 Определение порогов классовых границ ПКГ для геометрических форм с невыделенной линией талии.
2.4 Определение порогов классовых границ ПКГ для геометрических форм с выделенной линией талии.
2.5 Геометрическое обоснование возможности увеличения прогиба по линии талии
Выводы по главе
Глава III. Исследование взаимосвязи параметров в системе формачеловекодежда при построении чертежа деталей одежды
3.1 Выбор материалов для исследования влияния их свойств на получение формы
3.2 Исследование влияния свойств материалов на форму одежды
3.3 . Исследование влияния особенностей телосложения женщин
различных полнот на построение чертежей абриса тела.
3.4 Исследование влияния особенностей телосложения женщин различных полнотных групп на чертежи разверток деталей одежды
3.5 Теоретическое обоснование расчета величин расширений по линии бедер .
3.6 Разработка способа определения параметров конструкции Пг и Пб на этапе предварительного расчета.
3.7 Разработка методики обеспечения качественного сопряжения элементов конструкции плечевого пояса.
3.8. Формирование алгоритма процесса получения прямой формы
плечевой одежды.
Выводы по главе III
Глава IV. Разработка технологии проектирования форм становой части женской одежды
4.1 Цели и задачи этапа.
4.2 Разработка интерфейса пользователя
4.3 Программное обеспечение процесса проектирования формы
становой части женской одежды.
Выводы по главе IV
Выводы по работе.
Список литературы


Растровые графические редакторы являются наилучшим средством обработки фотографий и рисунков, поскольку растровые изображения обеспечивают высокую точность передачи черт поверхности объекта, градаций цветов и полутонов 1. Среди них можно выделить мощные профессиональные графические системы Adobe Photoshop, Corel PhotoPaint. Они преобразуют графическую информацию из аналоговой формы в цифровую. Векторные изображения формируются из объектов (точка, линия, окружность, прямоугольник и т. Среди профессиональных векторных графических систем наиболее распространены Corel DROW, Adobe Illustrator и др. Однако перечисленные растровые и векторные графические редакторы обеспечивают в основном работу в режиме диалога «человек-ЭВМ», при котором компьютер используется в основном, как «электронный кульман». На сегодняшний день имеется ряд универсальных графических систем проектирования со встроенными языками программирования, что обеспечивает переход на более высокий качественный уровень конструирования, позволяющий создавать некую модель по заданному алгоритму, которая изменяется при изменении входных параметров. Наиболее мощной системой подобного рода является универсальная среда AutoCAD, разработанная фирмой Autodesk, с различными встроенным инструментами (AutoLISP, Visual LISP, ObjectARX, VBA, Delphi) //. Во всех случаях построение чертежа тесно связано с формализацией решения тех или иных задач, например, описание контуров криволинейных участков чертежа /1/, с формализацией задач перехода от размеров тела человека к модели и с учетом свойств материалов к размерам, геометрии, рельефу и пластике деталей. Многие из этих задач не имеют формализованного решения и, в частности, последняя. Формализацией перечисленных выше и других задач, в конструировании одежды, занималось достаточно большое число ученых /5, , , , , , 4, 5, 2/. Определенный интерес представляют работы по определению размеров и конфигурации деталей моделей одежды по измерениям тела и прибавкам к ним //. Это направление работ нуждается в дальнейшем развитии и совершенствовании, как в методическом, так и в лингвистическом плане. Анализ языков программирования показал, что при формализации графических задач построения чертежей наиболее приемлемым является язык AutoLISP, встроенный в среду AutoCAD. AutoCAD - одна из самых мощных и самых распространенных инженерных систем автоматизации проектирования. Помимо языка программирования, постоянно развивающаяся система AutoCAD содержит еще два важных компонента: графический редактор AutoCAD и инструментальные средства для создания графического интерфейса. Благодаря технологии доступа к данным ActiveX (ActiveX Data Objects) - ADO среда AutoCAD позволяет работать с базами данных из приложений. Для целей автоматизации процесса проектирования форм становой части женской одежды наиболее целесообразной будет являться реляционная база данных, т. Анализ литературы показал, что целям работы отвечает построение чертежей в системе 2D. При формализации графических задач будет использован язык программирования AutoLISP и графическое ядро AutoCAD. Одним из наиболее сложных и ответственных этапов проектирования, является разработка чертежей деталей одежды конкретной модели. Для решения этой задачи разработано большое число способов построения разверток деталей одежды. Суть всех способов сводится к тому, чтобы, имея некоторый исходный геометрический объект (ИГО), получить адекватный ему конечный геометрический объект из плоского материала (КГО). Для чего необходимо получить на плоскости развертку исходного геометрического объекта (РИГО), преобразовать ее в детали конкретной модели конструктивным моделированием (КМ), которые в технологическом процессе раскроя и шитья (РШ), преобразуются в готовое изделие, т. КГО) (рис. Рис. Для реализации этого процесса необходимо иметь определенный объем информации о свойствах /2/(физических, механических, химических и геометрических) объекта конструирования (одежде) и субъекте (человеке), для которого эта одежда разрабатывается.
