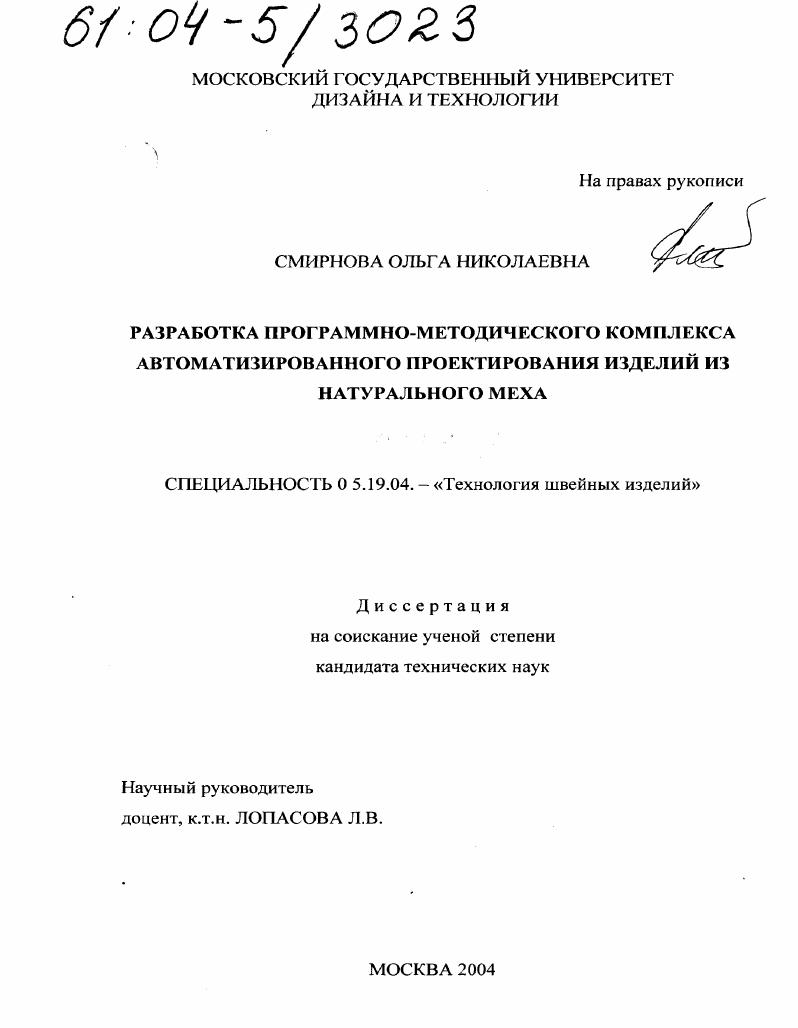

Разработка программно-методического комплекса для автоматизированного проектирования изделий из натурального меха

• Автор: Смирнова, Ольга Николаевна
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 221 с. : ил.

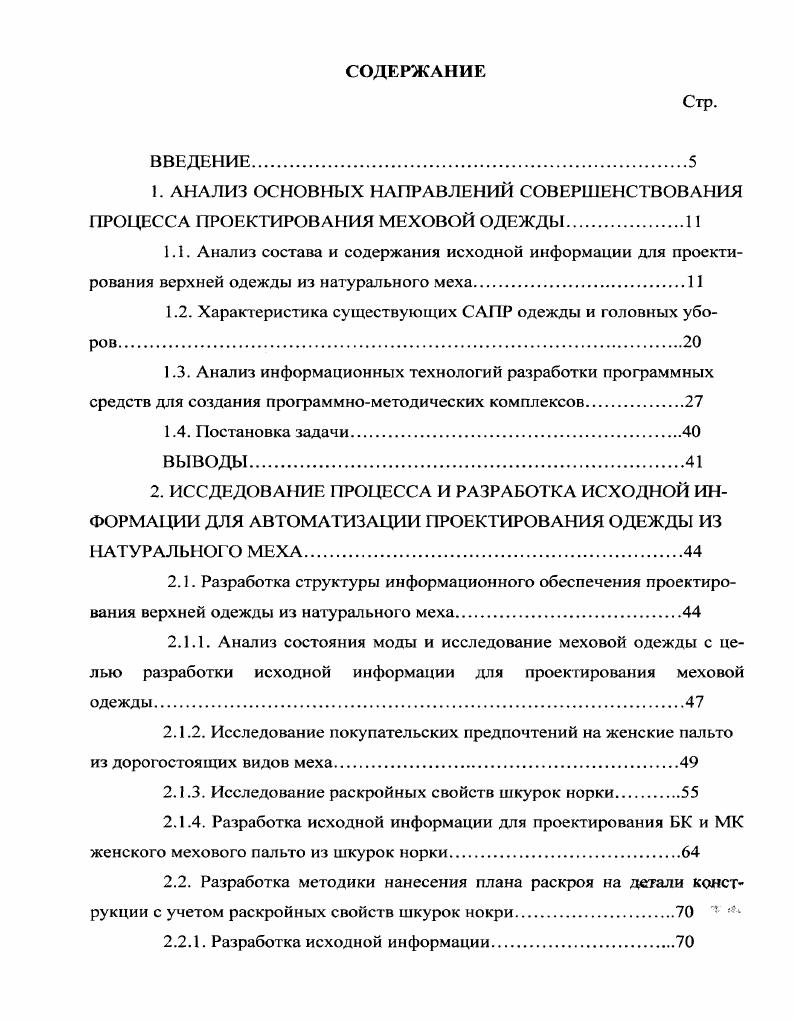

1. АНАЛИЗ ОСНОВНЫХ НАПРАВЛЕНИЙ СОВЕРШЕНСТВОВАНИЯ ПРОЦЕССА ПРОЕКТИРОВАНИЯ МЕХОВОЙ ОДЕЖДЫ.
1.1. Анализ состава и содержания исходной информации для проектирования верхней одежды из натурального меха

1.2. Характеристика существующих САПР одежды и головных уборов

1.3. Анализ информационных технологий разработки программных средств для создания программнометодических комплексов

1.4. Постановка задачи.

ВЫВОДЫ.
2. ИССЛЕДОВАНИЕ ПРОЦЕССА И РАЗРАБОТКА ИСХОДНОЙ ИНФОРМАЦИИ ДЛЯ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ ОДЕЖДЫ ИЗ НАТУРАЛЬНОГО МЕХА
2.1. Разработка структуры информационного обеспечения проектирования верхней одежды из натурального меха
2.1.1. Анализ состояния моды и исследование меховой одежды с целью разработки исходной информации для проектирования меховой одежды.
2.1.2. Исследование покупательских предпочтений на женские пальто из дорогостоящих видов меха

2.1.3. Исследование раскройных свойств шкурок норки

2.1.4. Разработка исходной информации для проектирования БК и МК женского мехового пальто из шкурок норки.
2.2. Разработка методики нанесения плана раскроя на детали конструкции с учетом раскройных свойств шкурок нокри
2.2.1. Разработка исходной информации

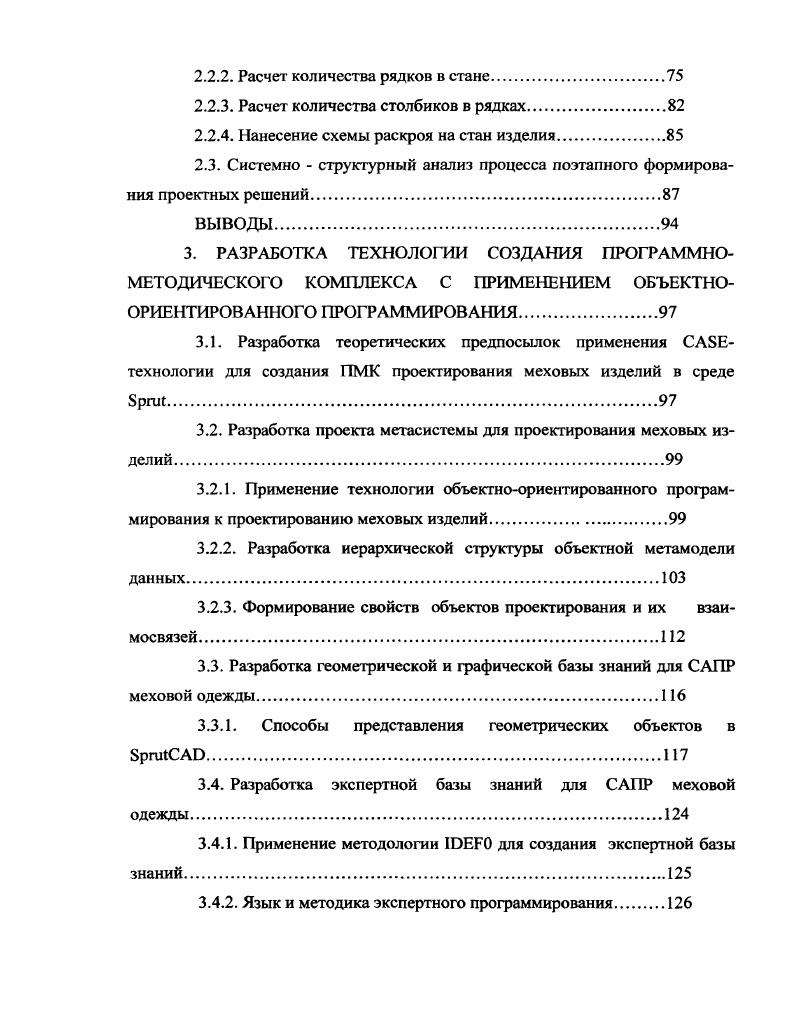

2.2.2. Расчет количества рядков в стане.
2.2.3. Расчет количества столбиков в рядках.
2.2.4. Нанесение схемы раскроя на стан изделия
2.3. Системно структурный анализ процесса поэтапного формирования проектных решений
3. РАЗРАБОТКА ТЕХНОЛОГИИ СОЗДАНИЯ ПРОГРАММНОМЕТОДИЧЕСКОГО КОМПЛЕКСА С ПРИМЕНЕНИЕМ ОБЪЕКТНООРИЕНТИРОВАННОГО ПРОГРАММИРОВАНИЯ
3.1. Разработка теоретических предпосылок применения САБЕтехнологии для создания ПМК проектирования меховых изделий в среде 8рпН.
3.2. Разработка проекта метасистемы для проектирования меховых изделий
3.2.1. Применение технологии объектноориентированного программирования к проектированию меховых изделий.
3.2.2. Разработка иерархической структуры объектной метамодели данных
3.2.3. Формирование свойств объектов проектирования и их взаимосвязей
3.3. Разработка геометрической и графической базы знаний для САПР меховой одежды
3.3.1. Способы представления геометрических объектов в БрпйСАО.
3.4. Разработка экспертной базы знаний для САПР меховой одежды
3.4.1. Применение методологии ГОЕБО для создания экспертной базы знаний
3.4.2. Язык и методика экспертного программирования
3.5. Подключение методов к объектам и генерация прикладного интерфейса
4. РЕАЛИЗАЦИЯ КОМПОНЕНТОВ ПРОГРАММНОМЕТОДИЧЕСКОГО КОМПЛЕКСА ПРОЕКТИРОВАНИЯ МЕХОВЫХ ИЗДЕЛИЙ С ПРИМЕНЕНИЕМ ТЕХНОЛОГИИ ЭКСПЕРТНОГО ПРОГРАММИРОВАНИЯ НА БАЗЕ БРЯиТ
4.1. Технологическая последовательность создание компонентов Г1МК меховых изделий как генератора баз знаний
4.2. Разработка структурноинформационной схемы ПМК меховых изделий
4.3. Предварительная оценка экономического эффекта от внедрения технологии экспертного программирования меховых изделий
ОБЩИЕ ВЫВОДЫ
СПИСОК ИСТОЧНИКОВ


В настоящее время не разработано специальной методики построения конструкций изделий из натурального меха. Универсальные методы построения базовых конструкций БК плечевой одежды на типовые и персонифицированные фигуры дают решение задачи в общем виде без учета всего многообразия свойств натурального меха, оказывающих влияние на форму и конструкцию изделия, что, в конечном счете, не может не отражаться на качестве посадки изделия на фигуре. Для построения конструкций одежды в меховой промышленности наиболее часто используются методики ЕМКО СЭВ и ЦОТШЛ, в которые конструктора вносят изменения, основанные на своем практическом опыте работы и зачастую являющиеся профессиональной тайной ,. ОАО НИИМП разработал и запатентовал способ построения базовой конструкции БК женского мехового пальто . Способ, предлагаемый авторами, базируется на ЕМКО СЭВ. В соответствии с этой методикой при построении чертежа БК величину припуска на свободное облегание по линии груди П1б распределяют между спинкой, проймой и полочкой в соотношении соответственно , и . По мнению авторов, такое распределение основного конструктивного припуска П отражает специфику расчета параметров БК в области спинки и проймы меховой одежды. При определении вершин проймы процент коэффициента размерного признака Тзз Дуга через наивысшую точку плечевого сустава перераспределен между участками спинки и полочки соответственно в соотношении и . Плечевой срез спинки оформляется но прямой без вытачки на выпуклость лопаток рис. Рис. Величина прибавки к обхвату плеча ГЬв задается в зависимости от модели и вида ПМП. По данному методу посадка по окату рукава колеблется в пределах 5. Авторы предлагают П закладывать в вытачку по окату рукава для уменьшения величины посадки. Величину расширения рукава относительно ширины проймы распределяют в сторону переда и спинки в соотношении рис. Кроме ЕМКО СЭВ на ряде предприятий используют Единый метод конструирования одежды ЦОТШЛ, приспособленный для персонифицированного проектирования. В соответствии с этой методикой уменьшается количество используемых размерных признаков с до , из которых 5 не являются стандартными длина спины до талии от точки основания шеиДтсь высота груди от точки основания шеи Вп высота проймы сзади от точки основания шеи Впрзг высота плеча косая спереди Впк2 ширина груди большая Шгб . В методике предлагается использовать несколько иное распределение припуска Пк чем по патенту ОАО НИИМП к ширине спинки к ширине переда к ширине проймы . Ввиду отсутствия возможности влажнотепловой обработки меховых изделий и невозможности сутюжки посадки в узле рукав пройма важным является построение БК рукава с небольшой величиной посадки. Для выбора методики построения БК рукавов для изделий из натурального меха выполнено несколько вариантов конструкций. Сравнительный анализ параметров БК рукавов по методикам ЦОТШЛ и МГУДТ приведен в табл. Таблица 1. ЦОТШЛ МГУДТ
Высота оката, см . VII пV иилпцо в . Прибавка к обхвату плеча расчетная, см . Прибавка к обхвату плеча фактическая, см . Норма посадки средняя расчетная 0. Норма посадки средняя фактическая 0. Норма посадки первого участка проймы 0. Нср 0. Норма посадки второго участка проймы 0. Норма посадки третьего участка проймы О. И.ОНср 0. Норма посадки четвертого участка проймы 0. Качество посадки БК женских пальто, построенных по указанным методикам, проверено в макете на манекенах и фигурах размера . На основании сравнительного анализа методик конструирования женской одежды и оценки качества посадки установлено, что конструктивные параметры практически не отличаются и обеспечивают примерно одинаковое качество посадки, и, следовательно, могут быть использованы в промышленности. Однако на практике возникают затруднения в связи с тем, что отсутствуют научно обоснованные способы определения прибавок, учитывающие физикомеханические свойства ПМП и состав пакета мехового пальто. В качестве примера на рис. БК и модельной конструкции МК женского пальто из дорогостоящих видов меха пальто прямого силуэта с рукавом покроя полуреглан и отложным воротником с лацканами.
