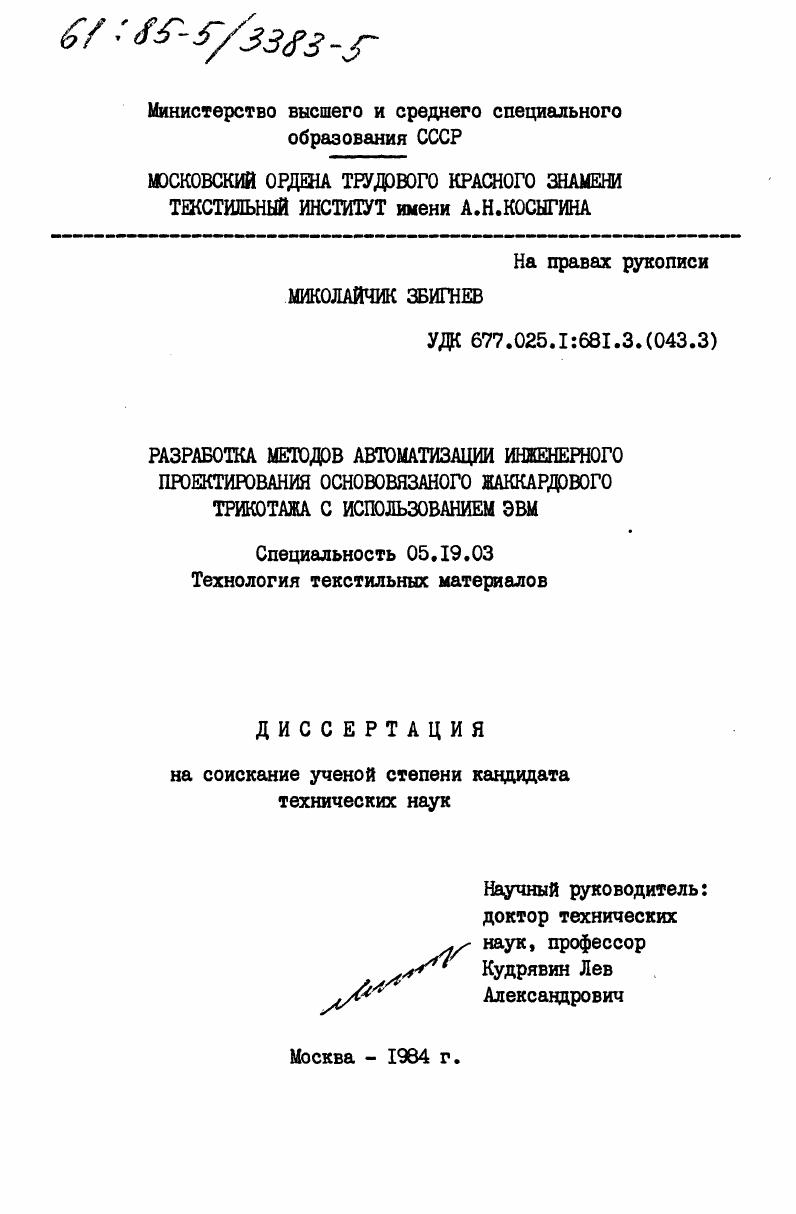

Разработка методов автоматизации инженерного проектирования основовязаного жаккардового трикотажа с использованием ЭВМ

• Автор: Миколайчик, Збигнев
• Шифр специальности: 05.19.03
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 378 c. : ил

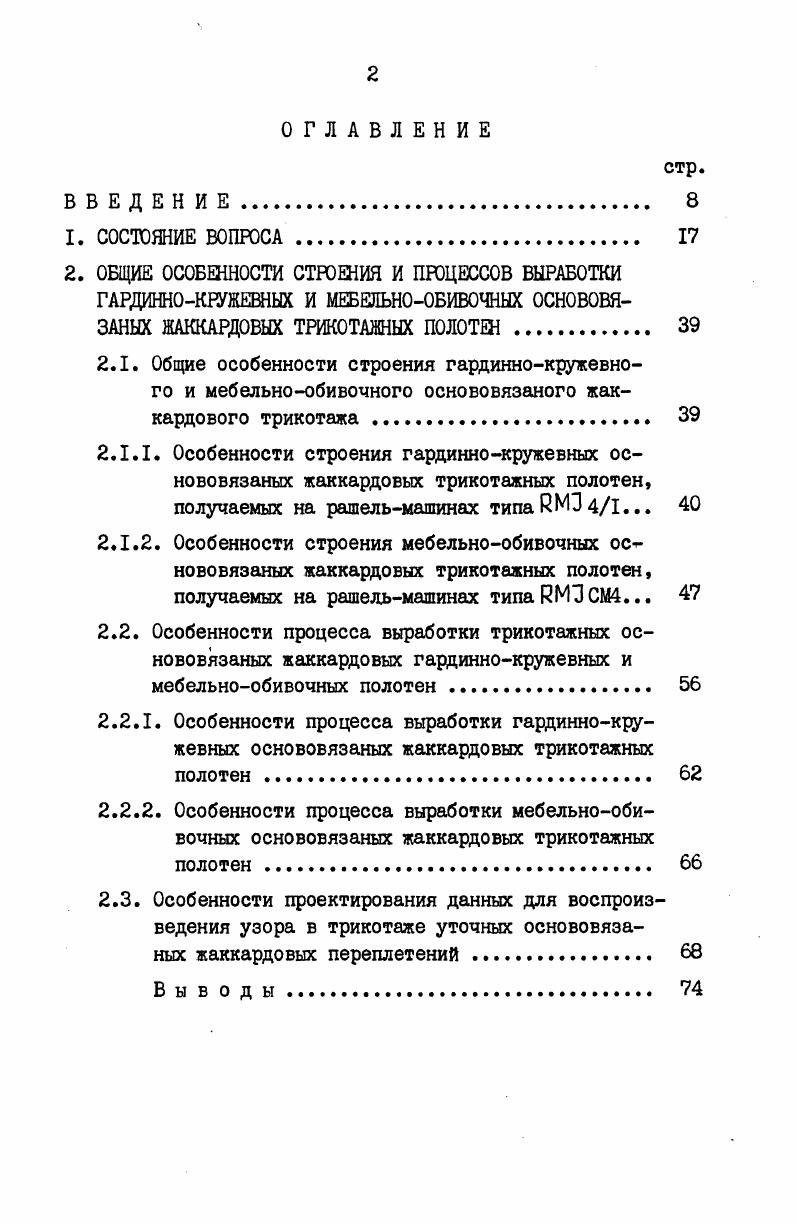

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА.

2. ОБЩИЕ ОСОБЕННОСТИ СТРОЕНИЯ И ПРОЦЕССОВ ВЫРАБОТКИ

ГАРДИННОКРУЖЕВНЫХ И МЕБЕЛЬНООБИВОЧНЫХ ОСНОВОВЯЗАНЫХ ЖАККАРДОВЫХ ТРИКОТАЖНЫХ ПОЛОТЕН

2.1. Общие особенности строения гардиннокружевного и мебельнообивочного основовязаного жаккардового трикотажа
2.1.1. Особенности строения гардиннокружевных основовязаных жаккардовых трикотажных полотен, получаемых на рашельмашинах типаЙМЗ.
2.1.2. Особенности строения мебельнообивочных основовязаных жаккардовых трикотажных полотен, получаемых на рашедьмашинах типа ЯМ СМ4.
2.2. Особенности процесса выработки трикотажных основовязаных жаккардовых гардиннокружевных и мебельнообивочных полотен .
2.2.1. Особенности процесса выработки гардиннокружевных основовязаных жаккардовых трикотажных полотен.
2.2.2. Особенности процесса выработки мебельнообивочных основовязаных жаккардовых трикотажных полотен.
2.3. Особенности проектирования данных для воспроизведения узора в трикотаже уточных основовязаных жаккардовых переплетений .
В ы в о д

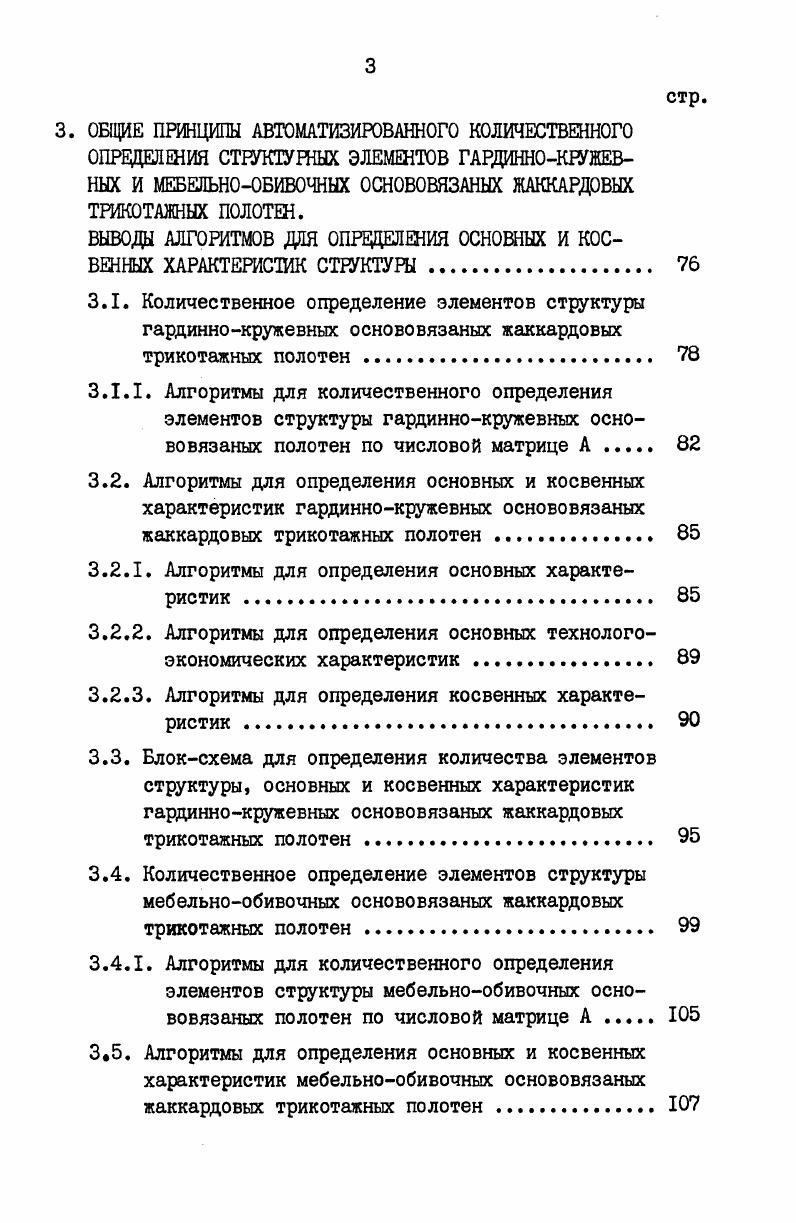

3. ОБЩИЕ ПРИНЦИПЫ АВТОМАТИЗИРОВАННОГО КОЛИЧЕСТВЕННОГО
ОПРЕДЕЛЕНИЯ СТРУКТУРНЫХ ЭЛЕМЕНТОВ ГАРДИННОКРУЖЕВНЫХ И МЕБЕЛЬНООБИВОЧНЫХ ОСНОВОВЯЗАНЫХ ЖАККАРДОВЫХ
ТРИКОТАЖНЫХ ПОЛОТЕН.
ВЫВОДЫ АЛГОРИТМОВ ДЛЯ ОПРЕДЕЛЕНИЯ ОСНОВНЫХ И КОСВЕННЫХ ХАРАКТЕРИСТИК СТРУКТУРЫ
3.1. Количественное определение элементов структуры гардиннокружевных основовязаных жаккардовых трикотажных полотен .
3.1.1. Алгоритмы для количественного определения элементов структуры гардиннокружевных основовяэаных полотен по числовой матрице А .
3.2. Алгоритмы для определения основных и косвенных характеристик гардиннокружевных основовязаных жаккардовых трикотажных полотен .
3.2.1. Алгоритмы для определения основных характеристик
3.2.2. Алгоритмы для определения основных технологоэкономических характеристик .
3.2.3. Алгоритмы для определения косвенных характеристик
3.3. Блоксхема для определения количества элементов структуры, основных и косвенных характеристик гардиннокружевных основовязаных жаккардовых трикотажных полотен.
3.4. Количественное определение элементов структуры мебельнообивочных основовязаных жаккардовых трикотажных полотен
3.4.1. Алгоритмы для количественного определения
элементов структуры мебельнообивочных основовязаных полотен по числовой матрице А .
3.5. Алгоритмы для определения основных и косвенных характеристик мебельнообивочных основовязаных жаккардовых трикотажных полотен .
3.5.1. Алгоритмы для определения основных характеристик .
3.5.2. Алгоритмы для определения основных технологоэкономических характеристик . III
3.5.3. Алгоритмы для определения косвенных характеристик .
3.6. Блоксхема для определения количества элементов структуры, основных и косвенных характеристик мебельнообивочных основовязаных жаккардовых трикотажных полотен .
В ы в о д
4. ГЕОМЕТРИЧЕСКИЕ МОДЕЛИ СТРУКТУРНЫХ ЭЛЕМЕНТОВ ГАРДИННОКРУЖЕВНЫХ И МЕБЕЛЬНООБИВОЧНЫХ ОСНОВОВЯЗАНЫХ ЖАККАРДОВЫХ ТРИКОТАЖНЫХ ПОЛОТЕН
4.1. Геометрическая модель структурных элементов гардиннокружевных основовязаных трикотажных полотен
4.1 Л. Определение средней длины нити в структурных
элементах переплетения цепочка
4.1.2. Определение длины нити в структурных элементах типа I узорных уточных нитей
4.1.3. Определение длины нити в структурных элементах типа 2 и 3 узорных уточных нитей
4.2. Геометрическая модель структурных элементов мебельнообивочных основовязаных жаккардовых трикотажных полотен
4.2.1. Определение длины нити в петле переплетения цепочка.
4.2.2. Определение длины грунтовых уточных нитей .
4.2.3. Определение средней длины нити в структурных элементах переплетения сукно
4.2.4. Определение длины нити в структурных элементах узорных уточных нитей
В ы в о д ы
5. ОПРЕДЕЛЕНИЕ ИСХОДНЫХ ДАННЫХ ДЛЯ ПРОЕКТИРОВАНИЯ И ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА МЕТОДОВ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ГАРДШНОКРУЖЕВНЫХ И МЕБЕЛЬНООБИВОЧНЫХ ОСНОВОВЯЗАНЫХ ЖАККАРДОВЫХ ТРИКОТАЖНЫХ ПОЛОТЕН .
5.1. Определение исходных данных для проектирования гардиннокружевных и мебельнообивочных основовязаных жаккардовых трикотажных полотен .
5.1 Л. Тип переплетения полотна.
5.1.2. Тип и класс вязальных машин
5.1.3. Вид нитей, используемых для выработки полотен .
5.1.4. Границы линейных плотностей нитей верхний и нижний пределы .
5.1.5. Средний диаметр нити в элементах структуры трикотажных полотен .
5.1.6. Рекомендуемые линейные плотности перерабатываемых нитей.
5.1.7. Высота петельного ряда .
5.1.8. Петельный шаг
5.2. Ввод заправочных данных для воспроизведения рисунка трикотажа на вязальной машине .
5.3. Экспериментальная проверка разработанных расчетных методов проектирования гардиннокружевных и мебельнообивочных основовязаных трикотажных полотен.
стр.
5.4. Примеры многовариантных расчетов характеристик гардиннокружевных и мебельнообивочных основовязаных полотен с использованием ЭВМ .
Вы в о д ы .
6. ПРОИЗВОДСТВЕННАЯ АПРОБАЦИЯ РЕЗУЛЬТАТОВ РАБОТЫ И ИХ
ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
В ы в о д ы.
ОБЩИЕ ВЫВОДЫ ПО РАБОТЕ .
ЛИТЕРАТУ РА
ПРИЛОЖЕНИЕ I. ПРОГРАММА ДЛЯ РАСЧЕТА ОСНОВНЫХ И КОСВЕННЫХ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ ГАРДИННОКРУЖЕВНЫХ ПОЛОТЕН И ПРИМЕР ЕЕ ОСУЩЕСТВЛЕНИЯ
ПРИЛОЖЕНИЕ 2. ПРОГРАММА ДЛЯ РАСЧЕТА ОСНОВНЫХ И КОСВЕН
НЫХ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ МЕБЕЛЬНООБИВОЧНЫХ ПОЛОТЕН И ПРИМЕР ЕЕ ОСУЩЕСТВЛЕНИЯ .
ПРИЛОЖЕНИЕ 3. ФИЗИКОМЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НИТЕЙ
И ПРЯЖИ.
ПРИЛОЖЕНИЕ 4. ПРОГРАММА ДЛЯ ПОДГОТОВКИ ИСХОДНЫХ ДАННЫХ АВТОМАТИЗИРОВАННОГО НАСЕКАНИЯ ЖАККАРДОВЫХ КАРТ И ПРИМЕР ЕЕ ОСУЩЕСТВЛЕНИЯ
ПРИЛОЖЕНИЕ 5. РАСЧЕТ СРЕДНЕЙ ДЛИНЫ НИТИ В СТРУКТУРНЫХ
ЭЛЕМЕНТАХ УЗОРНЫХ УТОЧНЫХ НИТЕЙ МЕБЕЛЬНООБИВОЧНЫХ ОСНОВОВЯЗАНЫХ ТРИКОТАЖНЫХ ПОЛОТЕН .
ПРИЛОЖЕНИЕ 6. ПАТРОНЫ РИСУНКОВ.
ПРИЛОЖЕНИЕ 7. ПОКАЗАТЕЛИ ОСНОВНЫХ И КОСВЕННЫХ ХАРАКТЕ
РИСТИК ГАРДИННОКРУЖЕВНЫХ ОСНОВОВЯЗАНЫХ ЖАККАРДОВЫХ ТРИКОТАЖНЫХ ПОЛОТЕН
ПРИЛОЖЕНИЕ 8. ПОКАЗАТЕЛИ ОСНОВНЫХ И КОСВЕННЫХ ХАРАКТЕРИСТИК МЕБЕЛЬНООБИВОЧНЫХ ОСНОВОВЯЗАНЫХ ЖАККАРДОВЫХ ТРИКОТАЖНЫХ ПОЛОТЕН
ПРИЛОЖЕНИЕ 9. РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
ПРИЛОЖЕНИЕ . АКТ ВНЕДРЕНИЯ
ВВЕДЕНИЕ
В решениях ХХУ1 съезда КПСС отмечается, что главная задача одиннадцатой пятилетки состоит в обеспечении дальнейшего роста благосостояния советских людей на основе устойчивого, поступательного развития народного хозяйства, ускорения научнотехнического прогресса и перехода экономики на интенсивный путь развития, более рационального использования потенциала страны, всемерной экономии всех видов ресурсов и улучшения качества работы 1,1.1.
В одиннадцатой пятилетке намечены главные направления научнотехнического прогресса в легкой промышленности повышение и улучшение качества продукции, расширение и обновление ассортимента трикотажной промышленности, совершенствование технологических процессов и орудий труда, увеличение производства трикотажных изделий 1.2.
Основными направлениями развития народного хозяйства СССР на годы и на период до года намечается увеличить выпуск продукции легкой промышленности на 1.2.
Предусматривая дальнейшее существенное увеличение жилищных условий трудящихся, всемерное развитие жилищного строительства и строительства общественных зданий и сооружений 1.2, требуется произвести большое количество текстильных изделий, в том числе гардиннокружевных, декоративных и мебельнообивочных трикотажных полотен. В этих условиях особенно актуальным становится совершенствование производства и расширение ассортимента этих видов трикотажных основовязаных жаккардовых полотен,
значительное обновление их ассортимента, внедрение новейших достижений науки и техники в эту отрасль текстильной промышленности.
