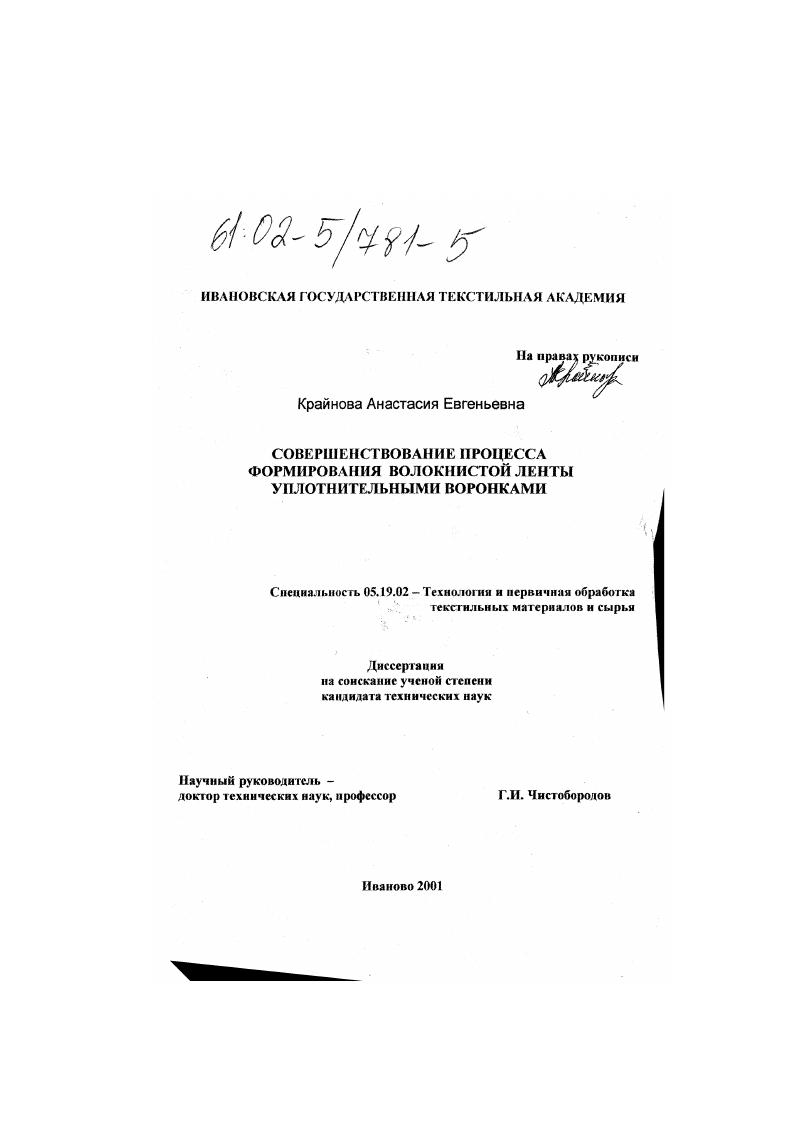

Совершенствование процесса формирования волокнистой ленты уплотнительными воронками

• Автор: Крайнова, Анастасия Евгеньевна
• Шифр специальности: 05.19.02
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Иваново
• Количество страниц: 217 с.

СОВРЕМЕННОЕ СОСТОЯНИЕ ПРОБЛЕМЫ И ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ. Выводы по главе. Сопротивление протаскиванию ленты через уплотнитель. Параболоиднын уплотнитель. Уплотнители с сечением в виде графика степенной функции с положительной степенью. Уплотнители в форме псевдосферы. Уплотнители в форме катеноида. Определение основных параметров. Уплотнители с сечением в виде графика степенной функции с отрицательной степенью . Уплотнители в форме катеноида. Определение основных параметров. Уплотнители с сечением в виде графика степенной функции с положительной степенью. Уплотнители с сечением в виде графика степенной функции с отрицательной степенью . Уплотнители с сечением в виде графика показательной функции. Уплотнители в форме катеноида. Концевой виток пружины наибольшего диаметра размещен в кольцевой канавке на внутренней поверхности первой по ходу ленты втулки. Выходное отверстие второй втулки выполнено прямоугольным для придания выходящей из воронки ленте плоской формы перед входом ее в зажим пары валиков, кольцевой выступ одного из которых входит в кольцевую канавку другого.


В предлагаемом устройстве выходящие из тазов волокнистые ленты валиками подаются в воронку, имеющую боковые стенки и закрепленную сверху на них с помощью винтов крышку. Конец крышки со стороны входа в воронку лент отогнут вверх для обеспечения надежного ввода в воронку между лентами резервной ленты, подаваемой сверху отдельной парой валиков по сигналу датчика обрыва одной из лент до момента ее заправки в воронку. В крышке выполнены поперечные пазы для регулирования положения боковых стенок воронки при изменении се проходного отверстия, позволяющего регулировать степень уплотнения лент и использовать воронку для разного количества складываемых лент или для лент различной линейной плотности. Изменение величины проходного отверстия по высоте осуществляется с помощью прокладки, размещенной па нижней горизонтальной части воронки. Применение такого устройства позволяет экономить волокнистое сырье и трудовые затраты. В последнее время учеными разрабатывается вопрос уплотнения ленты на питании пневмомеханических прядильных машин. Так, например, японскими учеными предлагается воронка , но которой волокнистая лента подается к питающему цилиндру и расчесывающему барабанчику пневмомеханической прядильной машины. Воронка содержит пространственный канал по которому скользит лепта. При этом снижается прочность ленты до ее поступления в зону дискретизации за счет сбега крутки, ранее полученной при формировании ленты. Устройство позволяет снизить образование узелков в вырабатываемой пряже. Немецкими учеными предложено новое питающее устройство пневмопрядильных машин . Устройство состоит из столика и установленного над ним питающего цилиндра.
