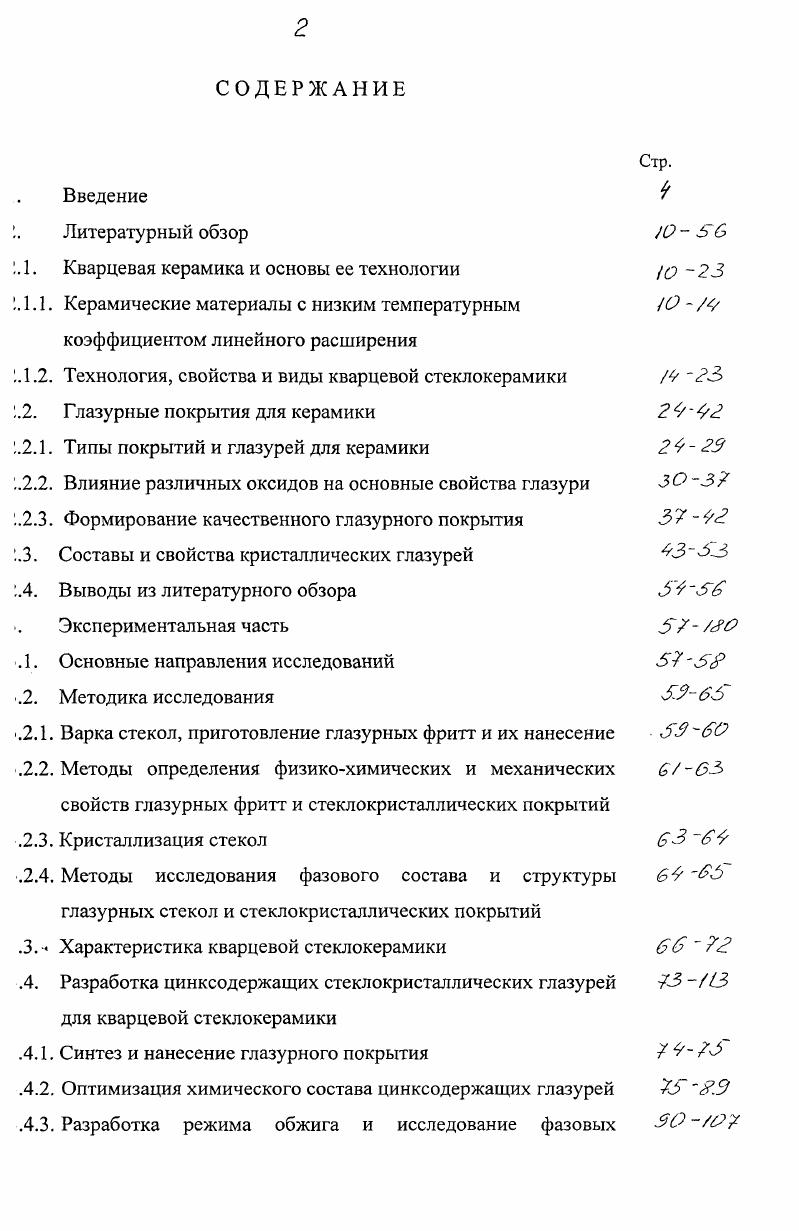

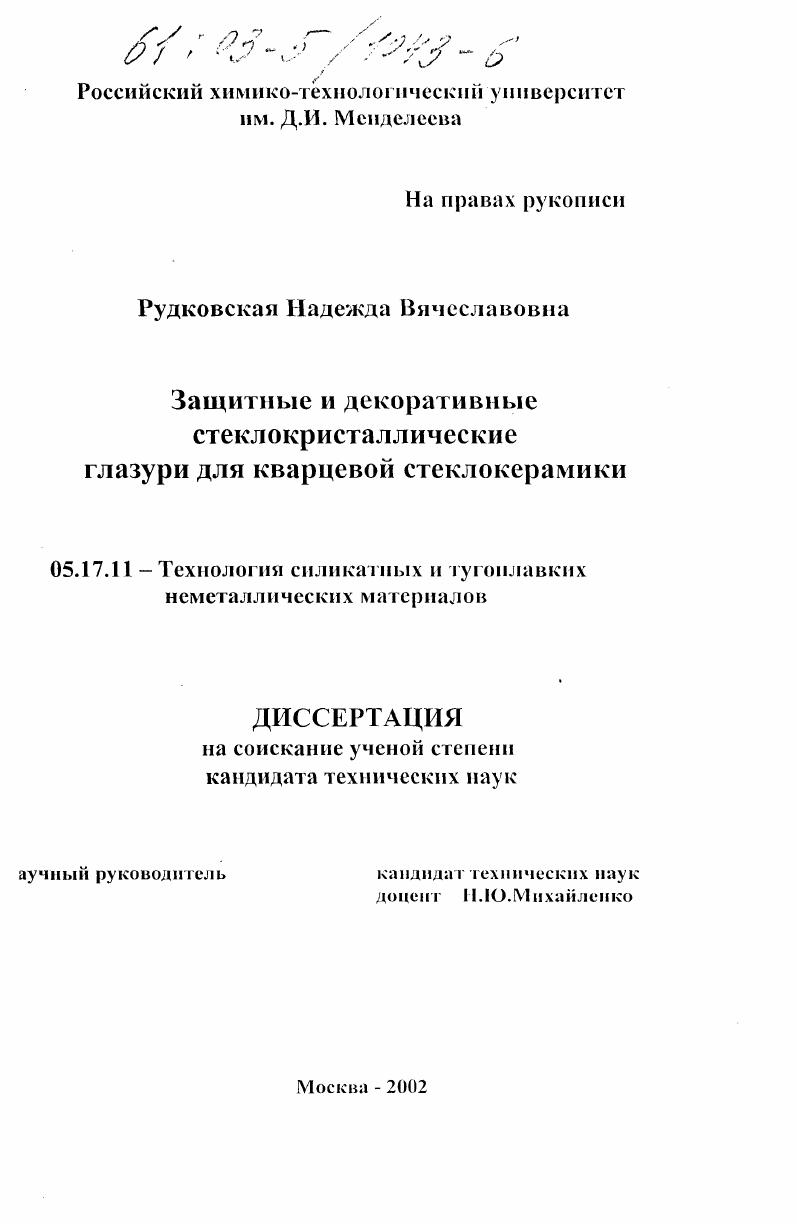

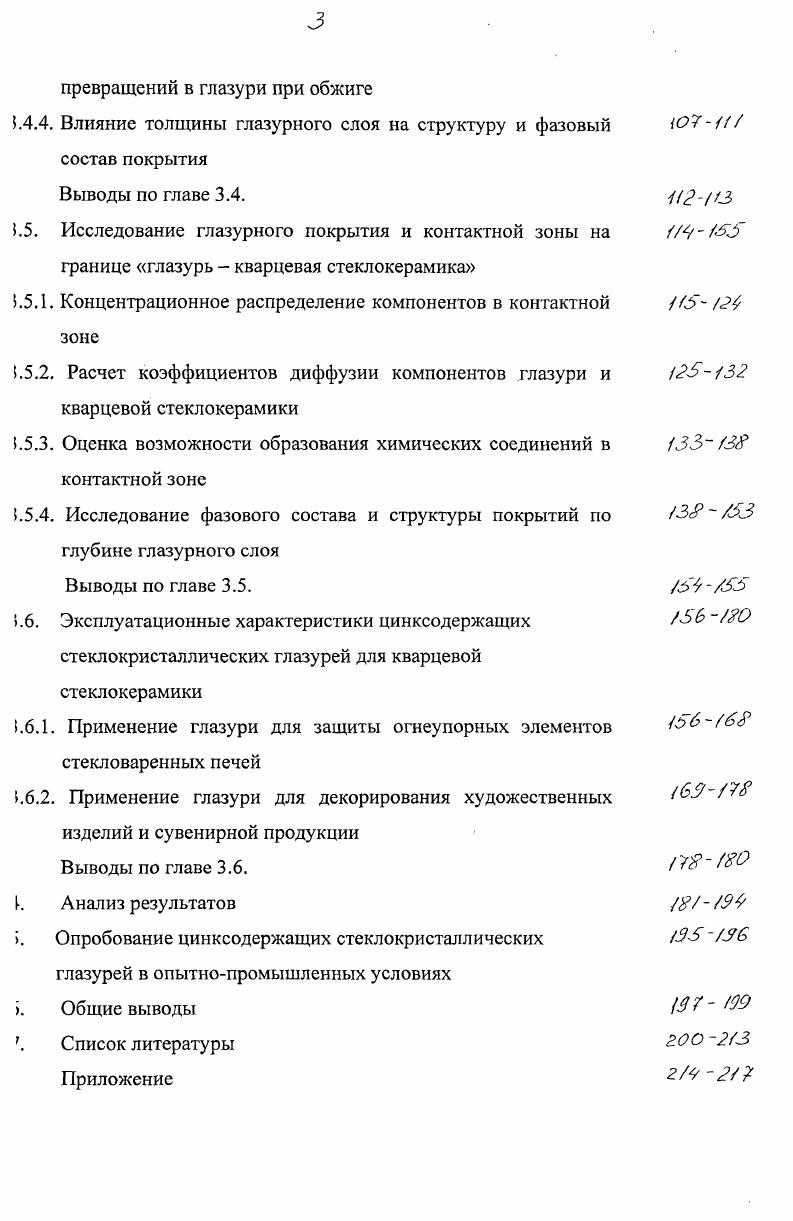

Защитные и декоративные стеклокристаллические глазури для кварцевой стеклокерамики

• Автор: Рудковская, Надежда Вячеславовна
• Шифр специальности: 05.17.11
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 217 с. : ил

Оптимизация химического состава цинксодержащих глазурей 3. Влияние толщины глазурного слоя на структуру и фазовый состав покрытия Выводы по главе 3. Выводы по главе 3. Выводы по главе 3. Свойства кварцевой стеклокерамики Табл. Для элучения таких материалов используются отходы кварцевого стекла с удержанием 8Ю2 не менее ,9, легированные различными добавками ВЫ и Ы4 улучшающие прочностные характеристики и снижающие температуру текания кварцевой стеклокерамики ТЮ2 повышающие диэлектрическую роницаемость Сг3 повышающие излучательную способность материала. Материал легированный нитридом бора получил название ниасит БН. БЮ2 не менее ,9 вес. Пониженная температура спекания этого материала, независимость зроцесса спекания от исходных параметров шликеров, способность к величению прочностных характеристик при дополнительной термообработке беспечивают возможность получения из ниасита БН беспористных срупногабаритных изделий без механической обработки. Помимо этого юявляется возможность прогнозировать нужную температуру обжига по ввестной плотности сырца.


Обусловлено это, в основном, эренесением значительной доли уплотнения керамики на стадию формования меныиение пористости сырца в 1, раза, что позволяет уменьшить мпературу при спекании. Технология одностадийного шликерного литья из стабилизированных спензий обеспечивает повышенную антикристаллизационную юсобность. В работе спекание исследовалось с точки зрения влияния режимов эжига скорость подъема температуры, температура конечной выдержки, эодолжительность выдержки и влияния зернового состава. Образцы с эристостью и различным содержанием мелкой фракции обжигали по гжиму С с одночасовой выдержкой. Выявлена зависимость усадки от удержания в них фракции 5 мкм, при этом наблюдается резкий рост усадки э достижении данной фракции. Отмечено , что отливки обладают весьма существенными потерями эи прокаливании, определяемыми в основном содержанием в них фракции 5 мкм. Откуда следует, что если для образцов с крупными и средним рновым составом до фракции 5 мкм дополнительная пористость авнительно невелика, то в дальнейшем она значительно возрастает. В случае щнаковой исходной плотности отливок полное спекание достигается при зныией усадке с меньшим изменением пористости для образцов с более убым составом. Понятно, что при обжиге за счет удаления связанной в эоцессе помола воды будет образовываться дополнительная по сравнению с гливкой пористость, причем эта пористость может быть в случае тонкого рнового состава весьма существенной . Установлено, что температура обжига до С не обеспечивает щественного спекания кварцевой керамики. Оптимальные показатели
эстигаются при температурах обжига С. При более высоких мпературах выше С наблюдается снижение прочности, несмотря на сличение усадки и плотности. Как следует из данных , спекание атериала заканчивается до начала его кристаллизации, заметное образование эистобалита начинается при температуре выше С. Керамика, обжигающаяся с повышенной скоростью нагрева, обладает еныней склонностью к кристаллизации. Это объясняется тем, что при эвышении скорости нагрева уменьшается количество образовавшихся центров эисталлизации. Различие между показателями образцов керамики обожженных в шитовой, пламенной печах и в вакууме, подробно рассматривается в работах 5,. Наблюдаемые отличия объясняются существенным влиянием газовой эеды на кристаллизационные свойства кварцевого стекла. Как показали ссперименты, спекание в вакууме протекает более интенсивно, чем в эздушной среде. Если минимальные значения пористости материала при текании в воздушной среде составили 8, то при спекании в вакууме они ыли близки к нулю. Свойства кварцевой стеклокерамики. По некоторым свойствам кварцевая геклокерамика сходна с прозрачным кварцевым стеклом, хотя по ряду юйств существенно отличается от него. По химическому составу кварцевая зрамика является почти чистой двуокисью кремния, молекулярная масса зторой равно ,. По структуре это аморфный материал, поскольку зрамика состоит из отдельных, спеченных между собой зерен кварцевого гекла. Эта структурная особенность обусловливает специфику кварцевой зрамики . С одной стороны, это материал, состоящий из зерен кварцевого стекла, то определяет на молекулярном уровне большинство характерных для теклообразного вещества зависимостей свойств, с другой стороны, это ттериал, полученный методами керамической технологии, что определяет пецифику свойств на микро и макроскопическом уровнях, в частности, . Свойства кварцевой керамики однородны по объему материала и зотропны. Поскольку кварцевая керамика аморфное стеклообразное вещество, то ля нее характерно плавное уменьшение вязкости по мере роста температуры. В зависимости от условий эксплуатации кварцевая керамика может спользоваться вплоть до температуры плавления аморфной двуокиси кремния, при очень коротком времени в течение нескольких секунд температура оверхности изделий из кварцевой керамики может достигать С без крушения целостности . Свойства кварцевой стеклокерамики, полученной из отходов прозрачного варцевого стекла, приведены в таблице 2.
