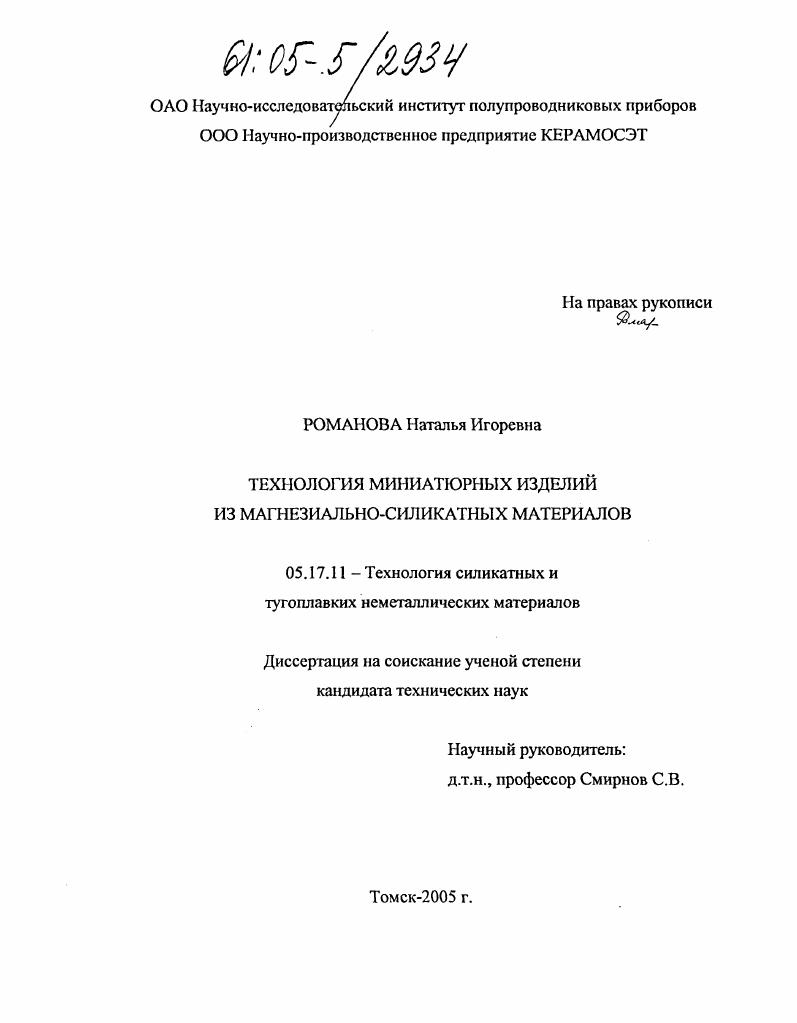

Технология миниатюрных изделий из магнезиально-силикатных материалов

• Автор: Романова, Наталья Игоревна
• Шифр специальности: 05.17.11
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Томск
• Количество страниц: 146 с. : ил.

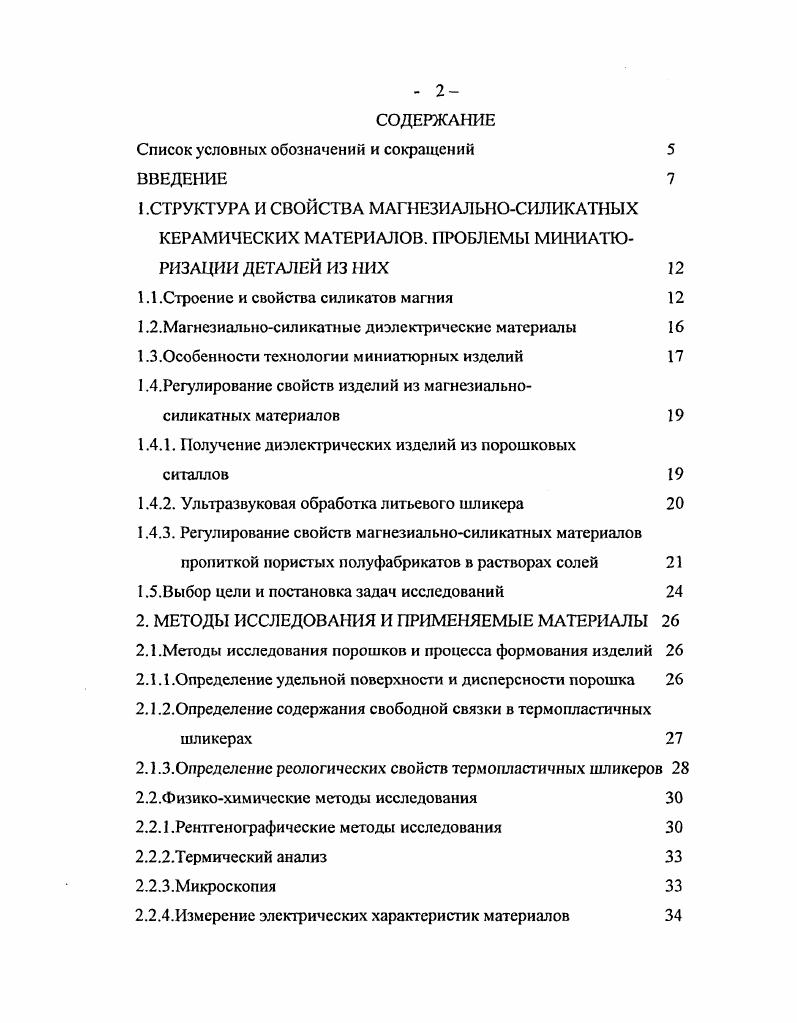

Исследования и разработки по диссертационной теме проводились в соответствии с планами научноисследовательских работ Томского политехнического университета и ОАОНИИПП г. Томск. В диссертацию вошли материалы публикаций, в том числе статей, 4 тезисов докладов, изобретения. В структурном отношении диссертация состоит из введения, обзорной главы и 5и глав, в которых изложены результаты оригинальных исследований. Список литературы состоит из 0 наименований. В 1й главе рассмотрены опубликованные сведения по физикохимическим основам получения изделий из магнезиальносиликатных материалов, включая их составы и свойства. Рассмотрены особенности технологии миниатюрных изделий и способы регулирования свойств магнезиальносиликатных материалов. Особое внимание уделено способам формования миниатюрных втулок и возможностям повышения их прочности и надежности. Во второй главе приводятся сведения по методикам эксперимента и применяемым в работе материалам. Описаны методы исследования порош

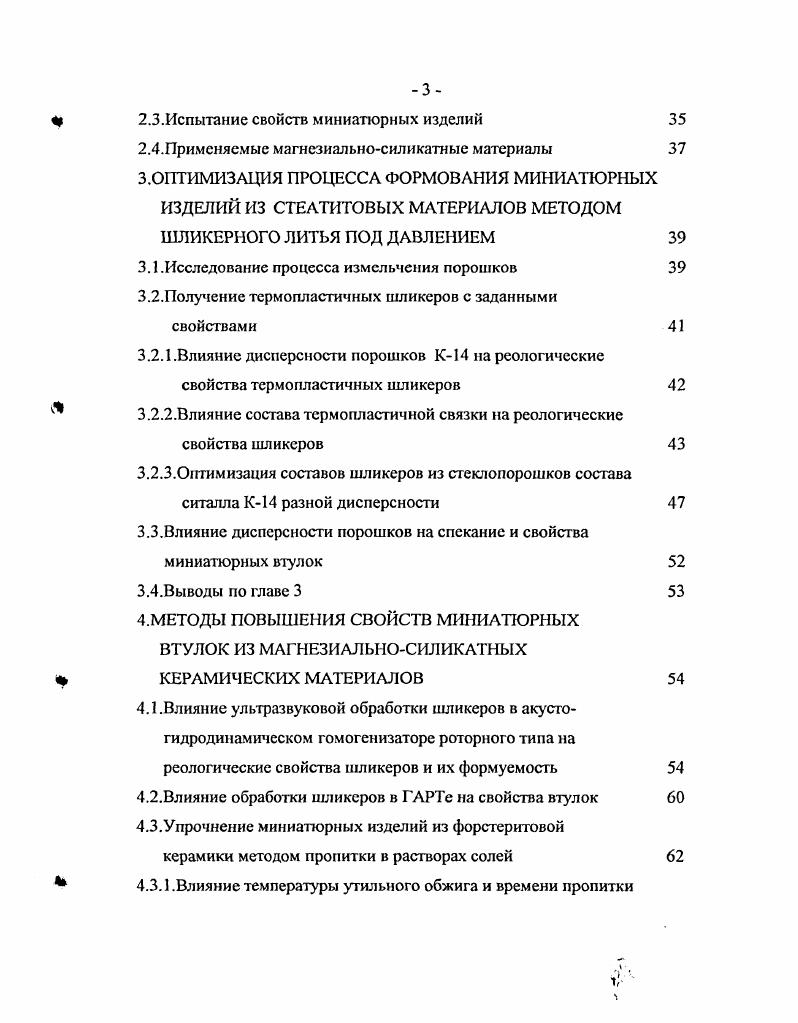

. Описаны способы испытания свойств миниатюрных изделий. В конце главы описаны применяемые в работе магнезиальносиликатные материалы. В третьей главе оптимизирован процесс формования миниатюрных изделий из форстеритовой керамики и стеатитового ситалла методом шликерного литья под давлением, отработана технология получения порошков оптимальной дисперсности и получены термопластичные шликеры из них с заданными свойствами. Исследовано влияние дисперсности порошков на спекание и свойства миниатюрных втулок. Четвертая глава посвящена разработке способов регулирования свойств миниатюрных втулок из магнезиальносиликатных материалов методами дополнительного воздействия ультразвуковой обработкой шликеров в акустогидродинамическом гомогенизаторе роторного типа Г и упрочнение миниатюрных изделий из форстеритовой керамики методом пропитки в растворах солей. В пятой главе приведены результаты практического внедрения миниатюрных металлизированных втулок из магнезиальносиликатных материалов в корпусах полупроводниковых приборов. Описана промышленная технология получения втулок методом шликерного литья под давлением. Шестая глава посвящена использованию изостатического прессования, лазерной обработки и алмазной доводки при получении миниатюрных керамических изделий из шайбзаготовок по технологии часовых камней ТЧК. Шайбы получают методом холодного изостатического прессования ХИЛ. В конце главы дана технологическая схема по сборке корпусов полупроводниковых приборов и их свойства. Проведена оценка однородности прочности втулок по Всйбуллу в зависимости от способа их получения. Диссертация завершается выводами и заключением по работе. Практические результаты исследований, изложенные в п. ОАО НИИПП. Результаты исследований докладывались и обсуждались на Всесоюзн. Применение методов и аппаратов порошковой технологии в народном хозяйстве Томск, Всесоюзн. Запорожье, 1м Всесоюзн. Москва, Всесоюзн. Ксрамика третьем РоссийскоКорейском Междунар. Новосибирск, четвертом РоссийскоКорейском Междунар. Ульсан, 2й Междунар. Радиационнотермические эффекты и процессы в неорганических материалах Байкальск, 2м Междунар. Нетрадиционные технологии в строительстве Томск, 2й Междунар. НТК Физикохимия и технология оксидносиликатных материалов Екатеринбург, 4й Междунар. Радиационнотермические эффекты и процессы в неорганических . Байкальк, 3й Всерос. Химия и химическая технология на рубеже тысячелетий Томск, . СТРУКТУРА И СВОЙСТВА МАГНЕЗИАЛЬНОСИЛИКАТНЫХ КЕРАМИЧЕСКИХ МАТЕРИАЛОВ. В системе ГОБЮг кристаллизуются два химических соединения мета и ортосиликаты магния. Метасиликат магния является цепочечным силикатом, которые относятся к большому классу цепочечных минералов пироксенам. Он имеет три полиморфные модификации рис. Метасиликат магния обладает сложным полиморфизмом 9, в настоящее время точно не установлены соотношения между энстатитотом и другими фазами. Более или менее изучен переход протоэнсгитклиноэнстатит, который происходит примерно при С. Низкотемпературной фазой является клиноэнстатит, следовательно стоит вопрос о стабилизации протоэнстатита. Параметры кристаллических решеток силикатов магния даны в табл. Таблица 1.
