Огнеупорные бетоны на основе матричных систем корундо-муллитового и шпинельно-периклазового составов

• Автор: Белоусова, Вера Юрьевна
• Шифр специальности: 05.17.11
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 195 с. : ил.

Содержание

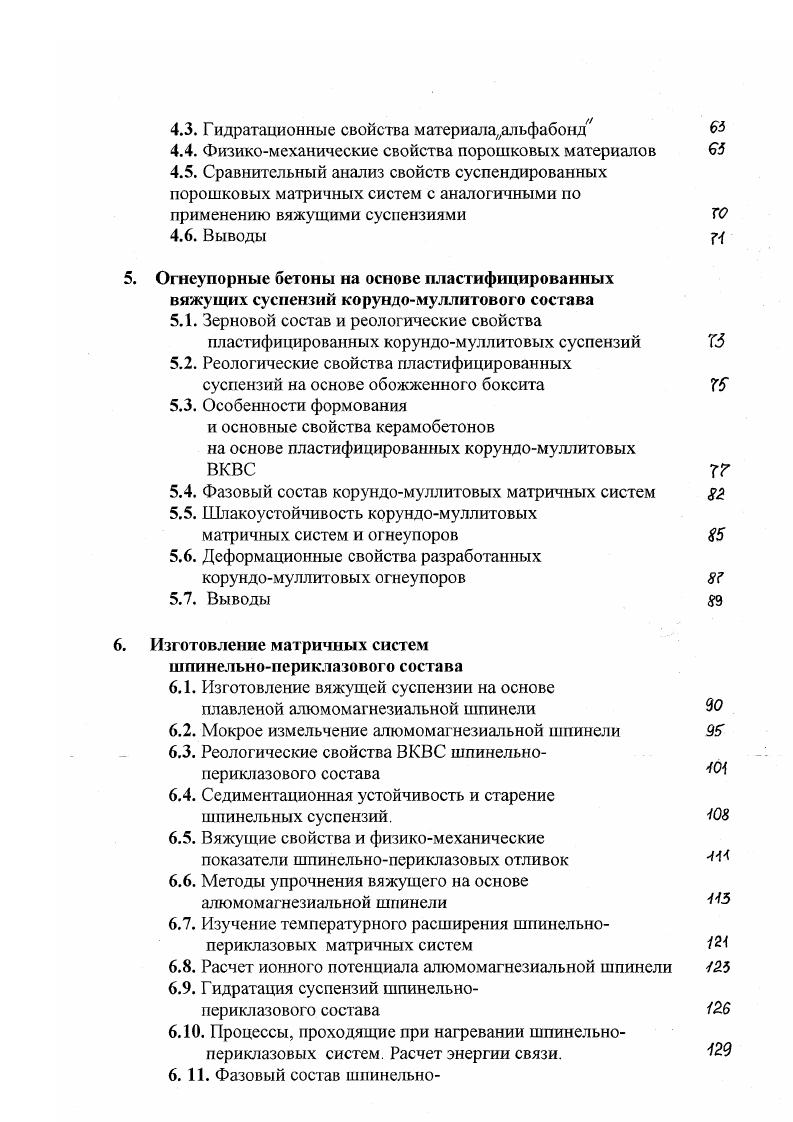

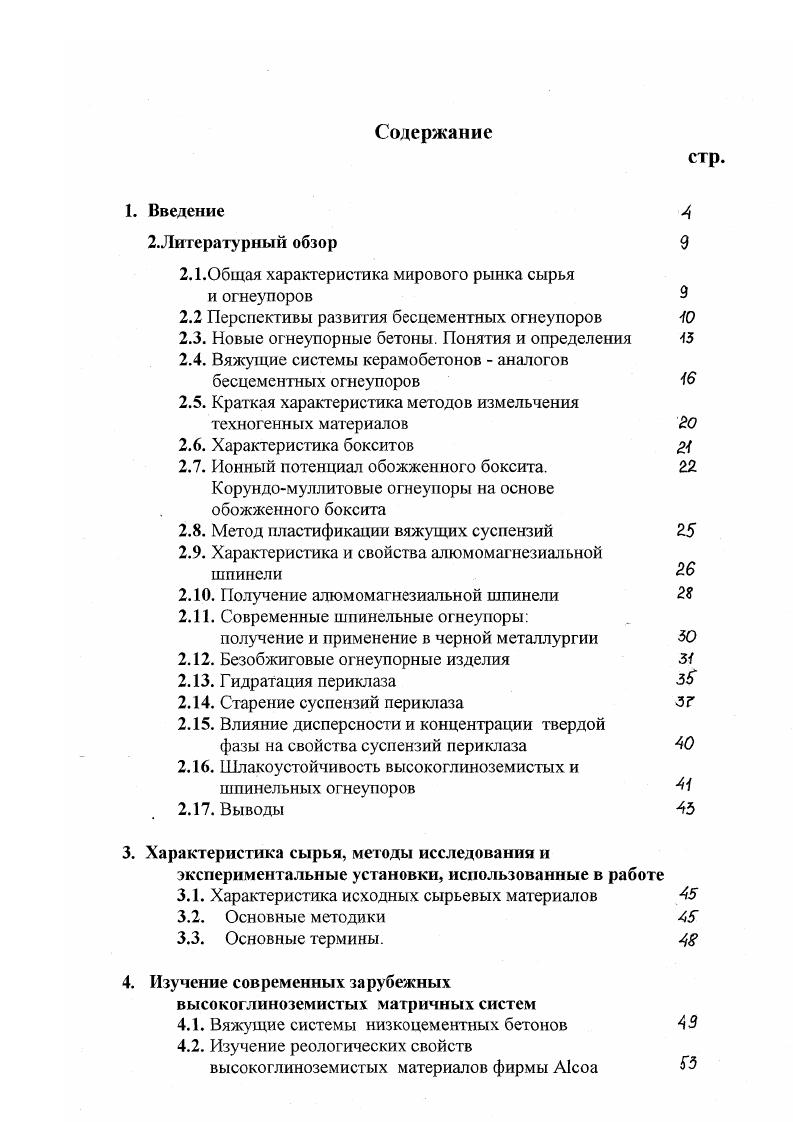

1. Новые огнеупорные бетоны. Ионный потенциал обожженного боксита. Основные термины. Процессы, проходящие при нагревании шпинельнопериклазовых систем Расчет энергии связи. Фазовый состав шпинельно
i
i
6
Твердение и упрочнение керамических вяжущих основано, как правило, на поликонденсационных явлениях. При мокром помоле в системе формируется намалывается коллоидный компонент частицы с размером менее 0,5 мкм, а также происходит механическая активация частиц. Прочностные свойства при этом определяются видом дисперсионной среды, состоянием поверхности, фракционным распределением тонкодисперсных частиц, плотностью их упаковки в материале, режимами и условиями упрочнения. Высушенный материал обычно характеризуется водостойкостью, что обусловлено образованием в системе кристаллизационных связей. При высоких температурах керамобетоны с ВКВС в качестве матричных систем сильно упрочняются с образованием особой прочной структуры с пониженной пористостью и очень высокой прочностью. Применительно к технологии керамобетонов вяжущей системой бетонной смеси принято считать ВКВС соответствующего огнеупорного материала .


В связи с особой ролью коллоидного компонента в технологии керамобетонов представилось целесообразным выделить 2 условных уровня диапазона дисперсности ВКВС 1 частицы твердой фазы от 0,2 0,5 мкм до максимального 0 мкм, представляющие собой минеральный микрозаполнитель с активированной поверхностью II частицы с размером менее 0,,5 мкм коллоидный компонент. Если частицы I основного уровня представляют собой истинную дисперсную фазу ВКВС, для которой характерна седиментация частиц, то частицы II уровня, в особенности с с 0,1 мкм, подчиняются закономерностям броуновского движения. При этом значительная часть коллоидного компонента, характеризующаяся с1 0, мкм нм, не выделяется даже при ультрацентрифугировании . Как показано в работе , обезвоженная проба фугата характеризовалась удельной поверхностью 5 0 м2г по методу БЭТ и потерями при прокаливании около . Показатель же среднеповерхностного диаметра частиц сГср 9,5 нм. Как показали исследования , коллоидный компонент ВКВС преимущественно представлен микрочастицами соответствующего минерального вещества с высокой степенью неупорядоченности структуры. Кроме того, в состав входят также и микрочастицы, конденсирующиеся из олигомеров поликремниевых или атомокремниевых кислот. Последние образуются при растворении частиц исходного сырья в процессе мокрого помола. При этом ин
тенсификация этого растворения достигается щелочной средой 0 и повышенной до С температурой процесса . Наличие в дисперсионной среде ВКВС кремнекислот или алюмокремнекислот обеспечивает их структурообразование и твердение при обезвоживании по контактнополимеризационному механизму. Рис. Интегральные кривые зернового распределения тонкодисперсных мельче 1 мкм фракций в ВКВС кварцевого песка 1 исходной, 2 обедненной, 3 обогащенной по содержанию коллоидного компонента . Рис.
