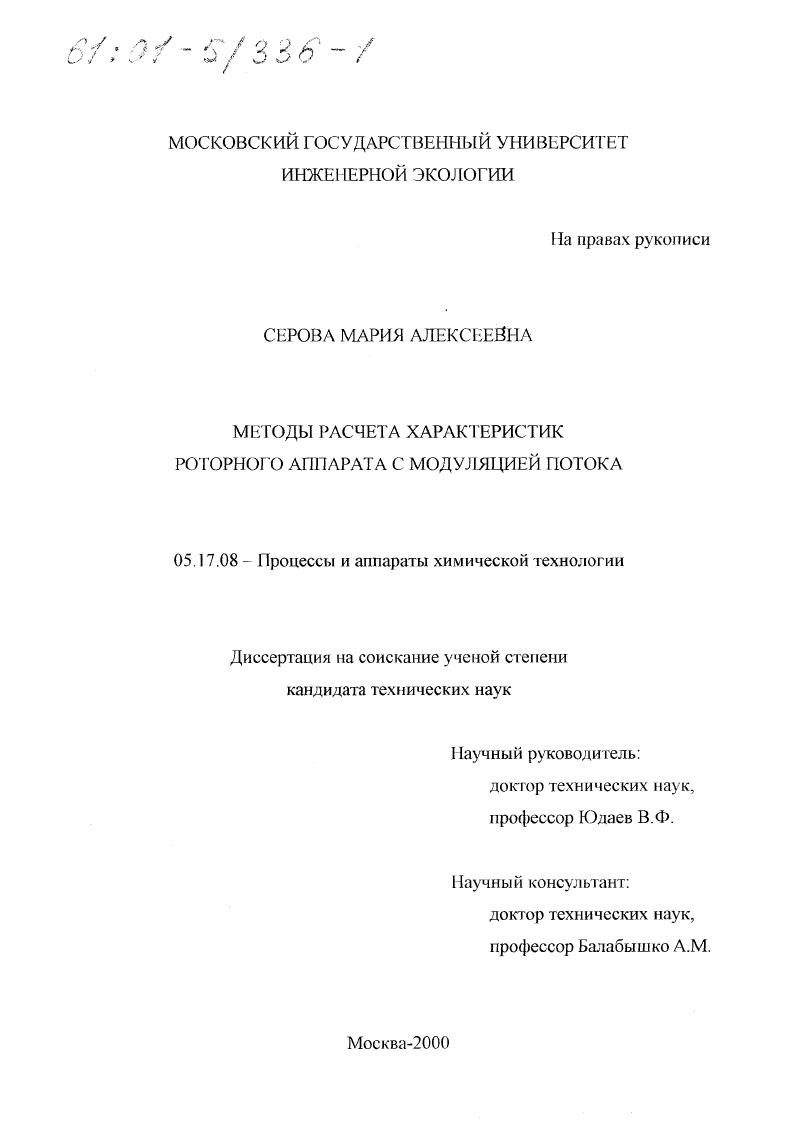

Методы расчета характеристик роторного аппарата с модуляцией потока

• Автор: Серова, Мария Алексеевна
• Шифр специальности: 05.17.08
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 228 с. : ил.

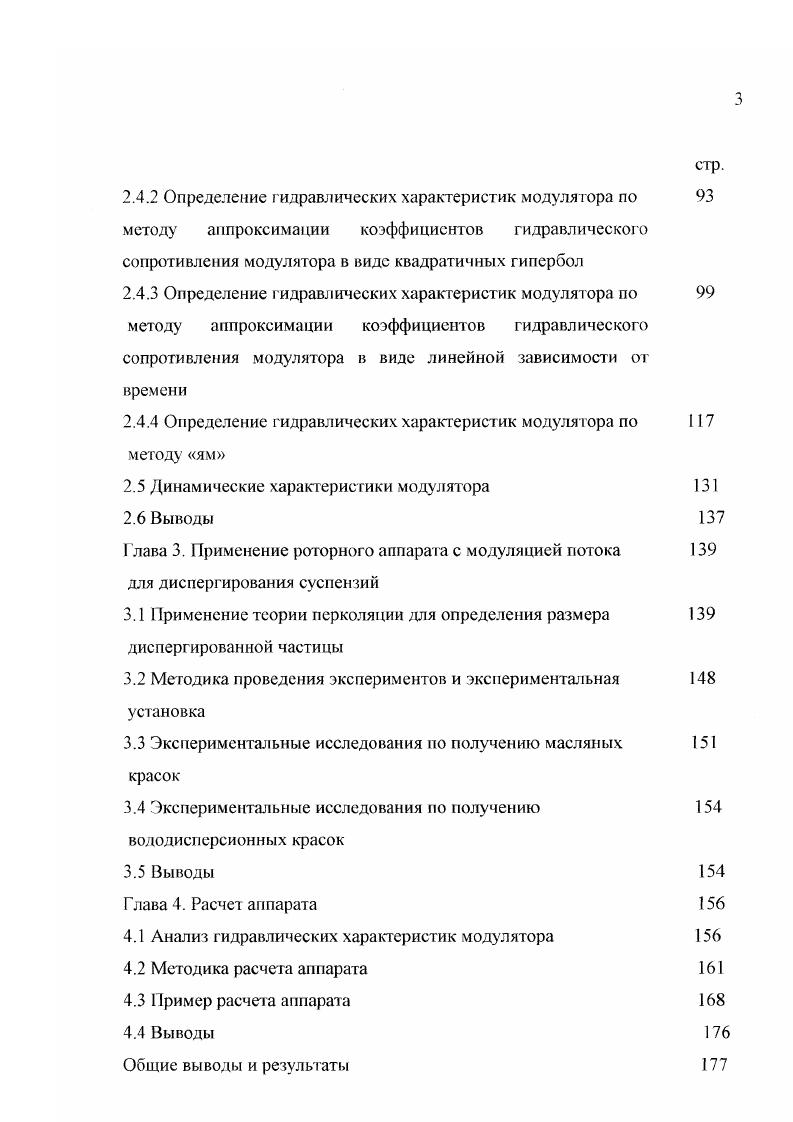

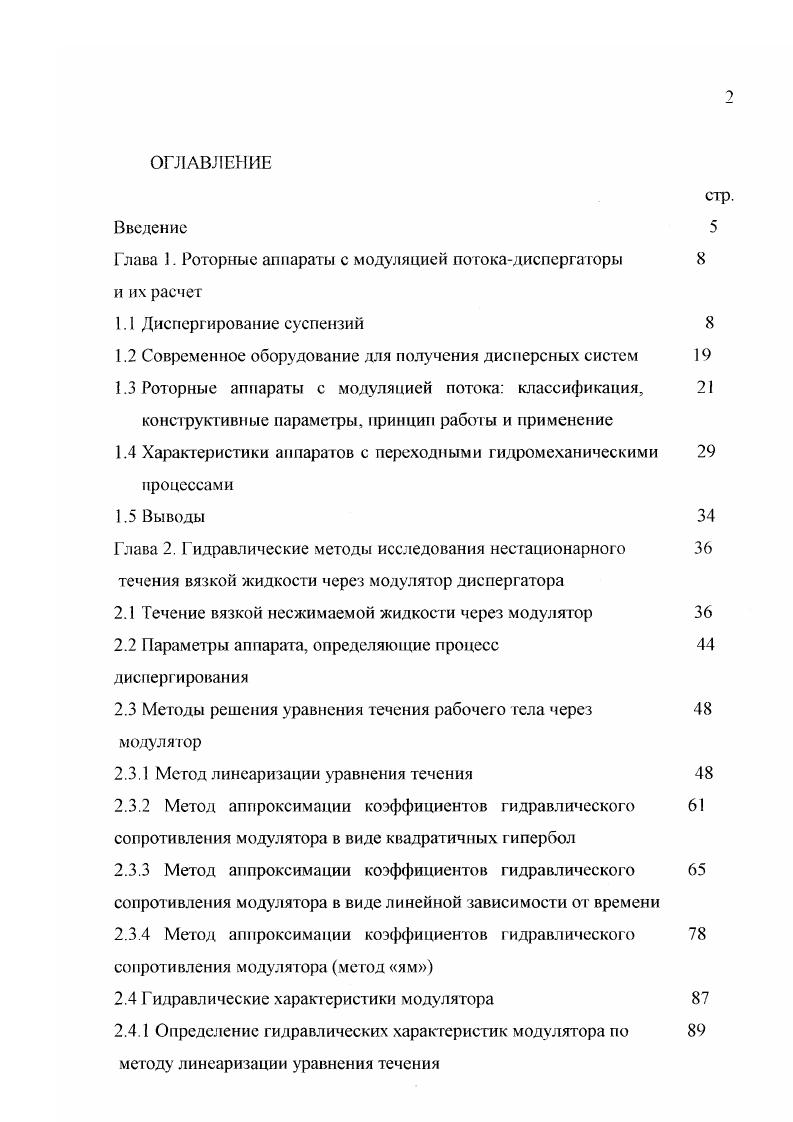

Глава 1. Глава 2. Глава 3. Глава 4. Общие выводы и резуль таты 7

переводу на непрерывный режим эксплуатации, снижению энерго и материалоемкости, уменьшению производственных площадей, сокращению потерь, создания экологичной безотходной технологии. Роторные аппараты с модуляцией потока, в процессе работы которых характерное время течения например, период колебаний меньше времени установления переходного процесса, относятся к аппаратам с нестабилизированными потоками. По методу подвода энергии в обрабатываемую среду и возбуждения колебательных течений или нестационарных потоков РАМН относятся к аппаратам, для которых характерно самовозбуждение волн обрабатываемой среды. РАМП имеют массу модификаций и поэтому как в б. СССР, так и за рубежом носят самые различные названия высокочастотный механический генератор или ультратурракс гидродинамический аппарат роторного типа роторнопульсационные аппараты жидкостные, акустические, гидродинамические и гидравлические сирены 6. Причем по конструктивным элементам они принципиально не отличаются друг от друга.


СССР, так и за рубежом носят самые различные названия высокочастотный механический генератор или ультратурракс гидродинамический аппарат роторного типа роторнопульсационные аппараты жидкостные, акустические, гидродинамические и гидравлические сирены 6. Причем по конструктивным элементам они принципиально не отличаются друг от друга. По механизму же генерации ультразвука и воздействию на механический процесс в рабочей среде они различны изза соотношения геометрических и кинематических параметров. Общие для всех РАМП модуляция потока рабочей среды, протекающая через отверстия ротора и статора. С тангенциальным вводом рабочего тела РАМП могут работать только с внешним источником давления, причем часть энергии рабочею тела переходит в кинетическую энергию вращающегося ротора и преодоления сил вязкого трения в зазоре. Аппараты, ротор которых имеет внешний привод, могут иметь в полости ротора лопатки и работать как с внешним источником давления, так и без него. В зависимости от числа вращающихся и невращающихся коаксиально установленных цилиндрических роторов и статоров РАМП разделяются на двух, трех и многоцилиндровые, а по числу рядов отверстий и их расположению на боковой поверхности ротора и статора на одно, двух и многорядные. По направлению скорости рабочего тела относительно оси вращения РАМП подразделяются на радиальные, где обрабатываемая среда движется по радиусу вращения, и аксиальные с движением рабочего тела параллельно оси вращения. Классификация РАМП, включающая и источники звука сирены, которые являются родоначальниками аппаратов технологического назначения, представлены на рис. Основные части РАМП рис.
