Моделирование формирования линий спая при литье термопластов под давлением

• Автор: Еникеев, Алексей Викторович
• Шифр специальности: 05.17.08
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 211 с. : ил

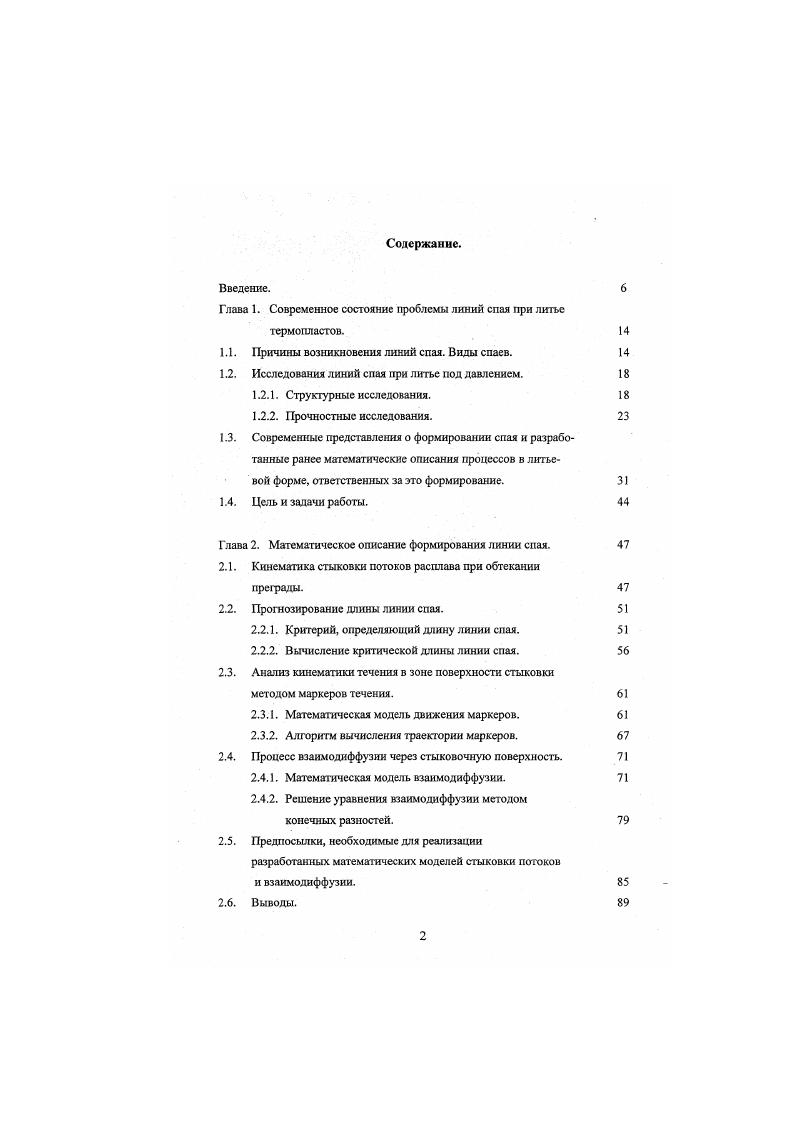

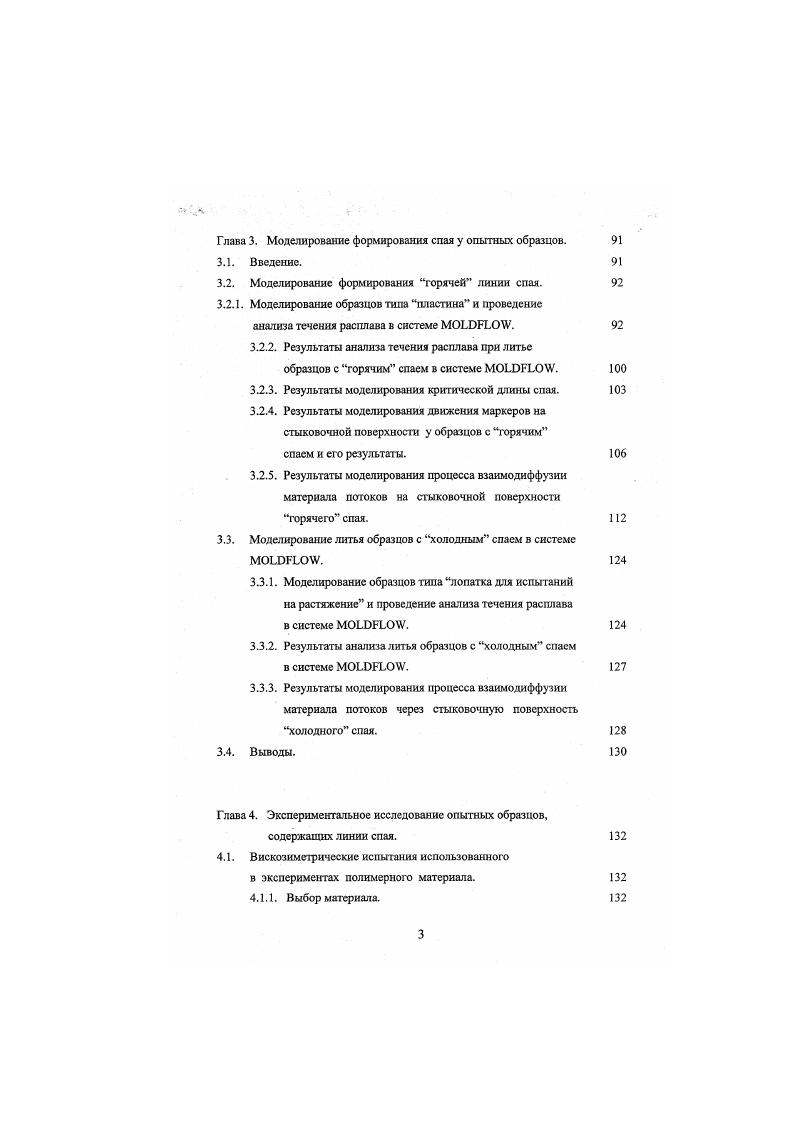

Содержание. Введение. Глава 1. Виды спаев. Исследования линий спая при литье под давлением. Структурные исследования. Прочностные исследования. Цель и задачи работы. Глава 2. Математическое описание формирования линии спая. Прогнозирование длины линии спая. Критерий, определяющий длину линии спая. Вычисление критической длины линии спая. Математическая модель движения маркеров. Алгоритм вычисления траектории маркеров. Процесс взаимодиффузим через стыковочную поверхность. Математическая модель взаимодиффузии. Выводы. Глава 3. Моделирование формирования спая у опытных образцов. Введение. Моделирование формирования горячей линии спая. МОЬВН. ОУ. МОЫВДХЖ. Результаты моделирования критической длины спая. Результаты моделирования процесса взаимодиффузии материала потоков на стыковочной поверхности горячего спая. МОиЖЛЖ. МЛПХУ. МЛШЖ. Результаты моделирования процесса взаимодиффузии материала потоков через стыковочную поверхность холодного спая. Выводы. Глава 4. Выбор материала. Аналогичные результаты получены и в работе .


Далее, на разных расстояниях от вставки были микротомированы обращы перпендикулярно поверхности спая. Они были сфотофафированы в поляризованном свете. Морфология спая характеризовалась транскристаллитными областями, содержащими большие сферолиты. Размеры, расположение и ориентация кристаллических фупп точно отражали поле скоростей течения и температуры, развивавшихся в расплаве при формировании спая выдавливание горячего ядра потока к стенкам после соединения фронтов и охлаждения от стенок формы. Разрушение образцов сопровождалось обширным распадом транскрисгаллитиых лент, а инициатором разрушения являлась Vобразная канавка, причем далее разрушение шло по этим областям ориентации, а не по центральной части спая. В работе исследовались спаи в образцах из смеси полипропилена и этилсипропилсндиснгерполимсра ЕРОМ, в которой образуются особенно слабые спаи. Были отлиты образцы, содержащие холодный спай, из которых микротомировали срезы перпендикулярно спаю. На микрофотофафиях видно, что поверхность спая несколько искривлена, видимо, изза неполной симметричности поля давления при заполнении формы. Собственно линия спая окружена со всех сторон группами крупных сфсролитов аналогично отмеченному в работе 7. Данная полимерная смесь является двухфазной. Дисперсная фаза ЕРОМ вне спая имеет глобулярную форму мелкие частицы, что помогало отслеживать характер течения расплава частицы служили маркерами течения. На самом спае эти частицы имели сплюснутую уплощенную форму, они располагались в плоскости спая и ориентировались перпендикулярно направлению течения.
