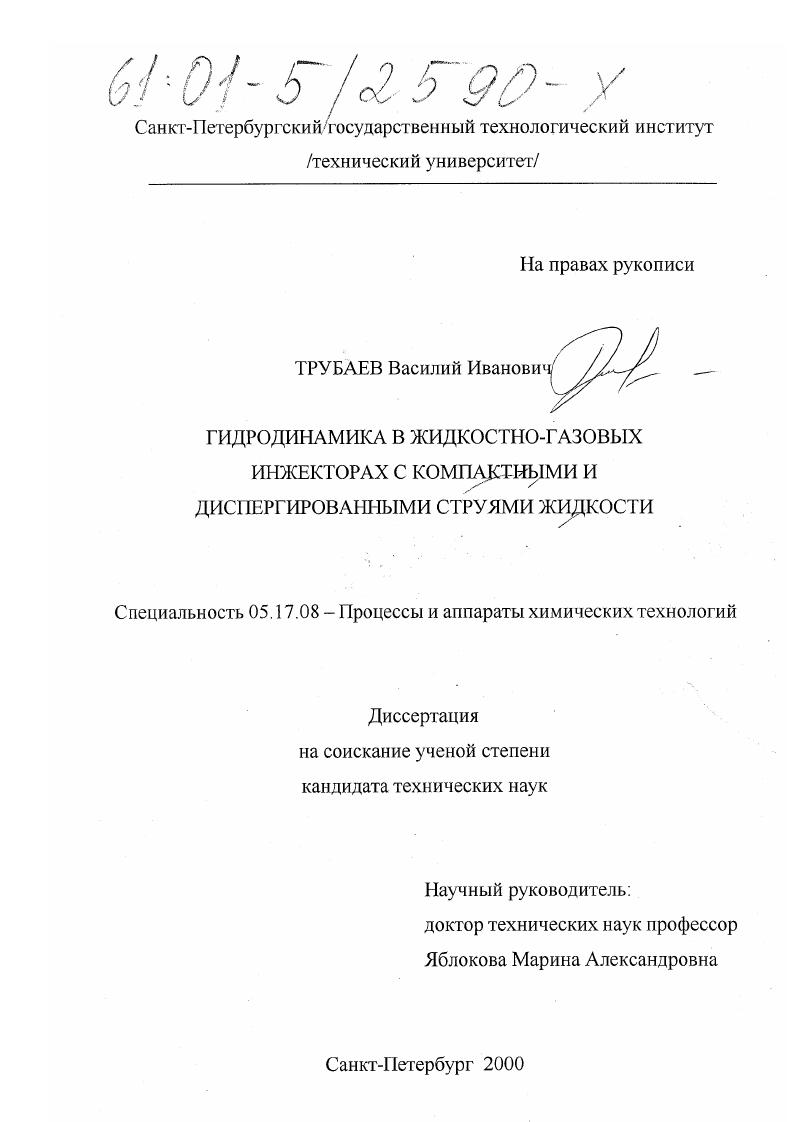

Гидродинамика в жидкостно-газовых инжекторах с компактными и диспергированными струями жидкости

• Автор: Трубаев, Василий Иванович
• Шифр специальности: 05.17.08
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Санкт-Петербург
• Количество страниц: 135 с.

Обзор методов расчета жидкостногазовых инжекционных установок . АНАЛИТИЧЕСКИЙ ОБЗОР

На современном этапе развития химической технологии широкое применение инжекторов на практике привело к появлению большого количества разнообразных конструкций аппаратов данного класса. Широкий спектр жидкостногазовых инжекционных установок различных конструкций и использование их в рабочих режимах, гидродинамические характеристики которых существенно отличаются, вызвало появление значительного количества методик расчета. Зачастую, такие методики дают результаты расчета, совершенно не соответствующие рабочим параметрам реальных установок. Рассмотрим наиболее типичные конструкции жидкостногазовых инжекционных установок и методики расчета, предлагаемые различными авторами. В химической технологии применяются разнообразные конструкции струйных аппаратов. Их применяют в качестве скрубберов, струйных реакторов, конденсаторов смешения, распыливающих абсорберов, теплообменников. Несмотря на большое количество разнообразных аппаратов, в которых используется струйное диспергирование газа, весь класс подобных установок можно представить наиболее типичными устройствами.


Несмотря на большое количество разнообразных аппаратов, в которых используется струйное диспергирование газа, весь класс подобных установок можно представить наиболее типичными устройствами. Несмотря на разнообразие конструкций жидкостногазовых инжекционных аппаратов с диспергированной струей, в большинстве случаев инжекционная установка представляет собой вертикально или горизонтально расположенную цилиндрическую камеру смешения, в которой установлено одно или несколько диспергирующих устройств, равномерно распределяющих капельную дисперсию по сечению камеры смешения. В струйных аппаратах с диспергированной струей в качестве сопла используют различные распыливающие устройства, например, форсунки. Подробные сведения о конструкциях, гидромеханических характеристиках, методах расчета и областях применения распыливающих устройств рассмотрены в . Аппараты с распыленной струей применяют в тепломассообменных установках , струйных вентиляторах, деаэраторах и газопромывателях . Такие аппараты позволяют инжектировать большие расходы воздуха и достигать высоких значений объемного коэффициента ипжекции до и более. Однако, создаваемый в подобных установках напор невелик и составляет 0 Па. В системах оборотного водоснабжения наиболее простой в конструктивном отношении является инжекторная градирня, представляющая собой воздушную колонну, расположенную над резервуаром для воды, в верхней части которой установлена центробежная форсунка рис. В подобных установках при расходе охлаждаемой воды 0 м3ч объемный коэффициент инжекции достигает , при этом вода охлаждается на 5 С .
