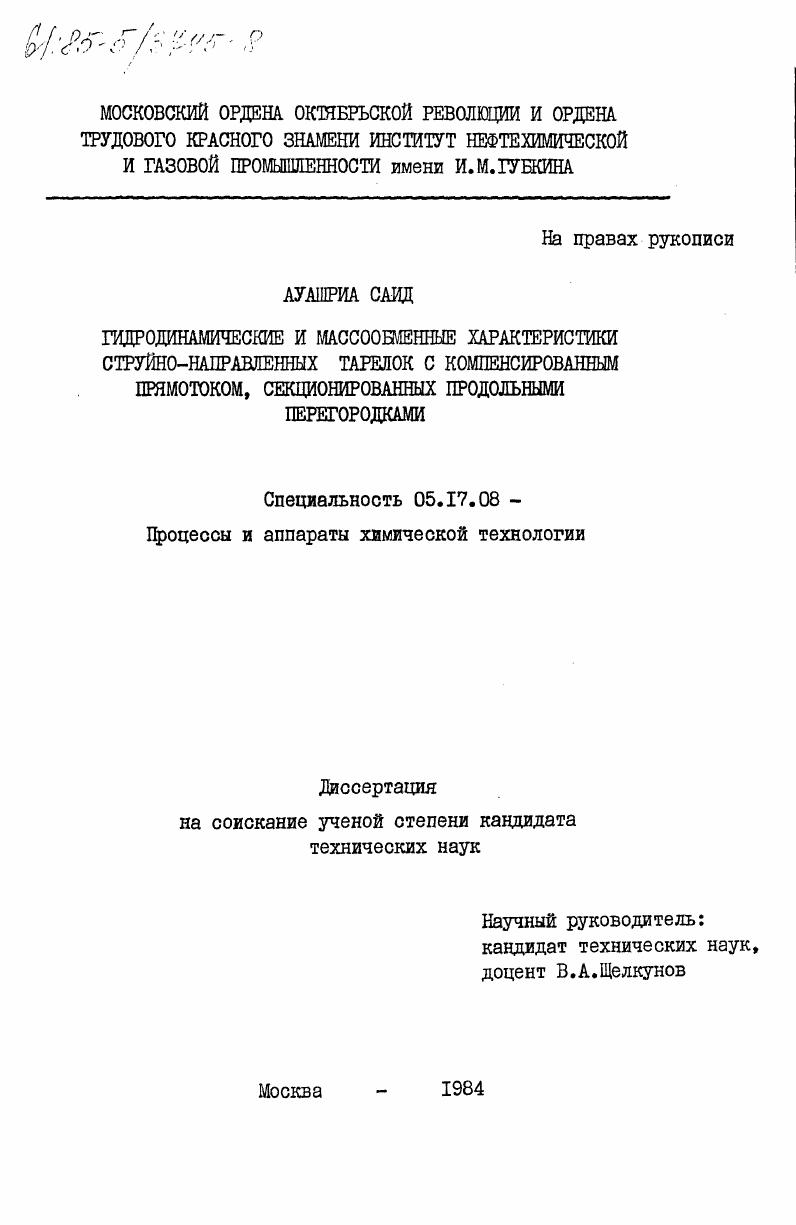

Гидродинамические и массобменные характеристики струйно-направленных тарелок с компенсированным прямотоком, секционированных продольными перегородками

• Автор: Ауашриа, Саид
• Шифр специальности: 05.17.08
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 179 c. : ил

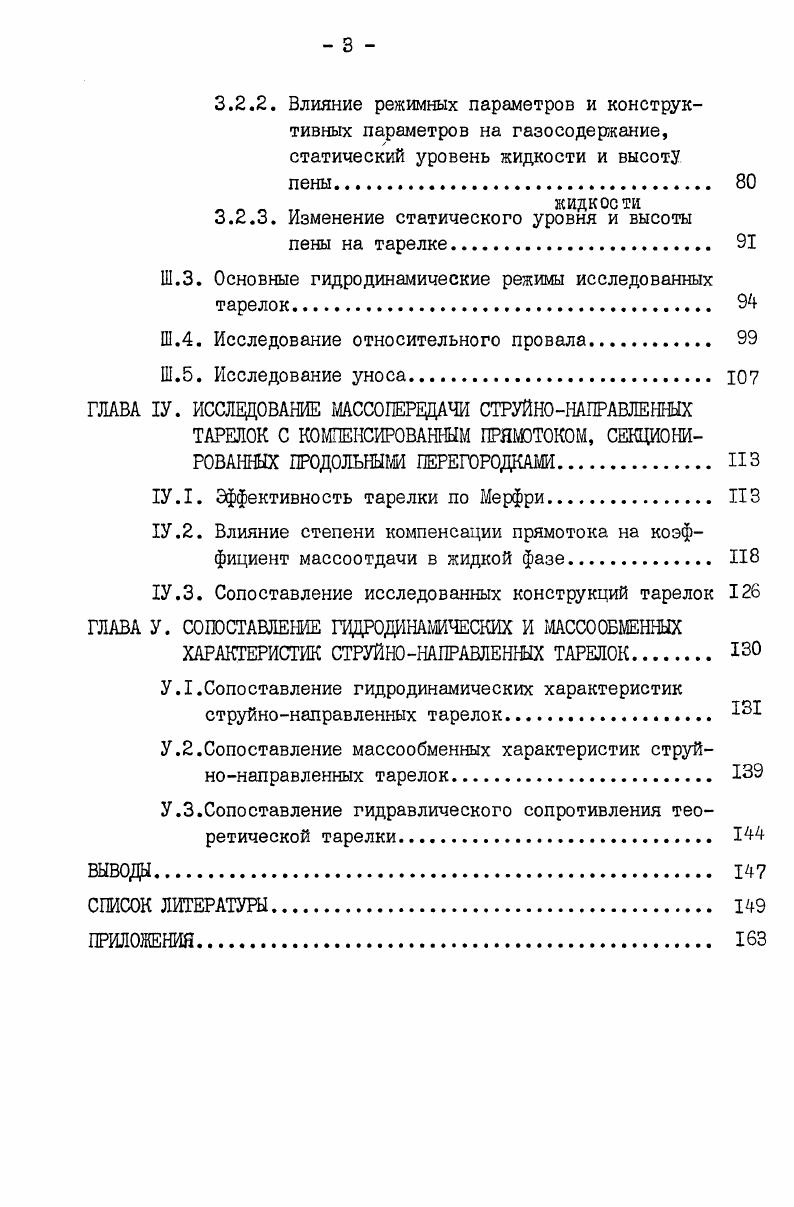

содержание, статический уровень жидкости и высоту

о г, о жидкости

3.2.3. Изменение статического уровня и высоты

пены на тарелке

Ш.З. Основные гидродинамические режимы исследованных

тарелок

Ш.4. Исследование относительного провала.

Ш.5. Исследование уноса.

ГЛАВА 1У. ИССЛЕДОВАНИЕ МАССОПЕРЕДАЧИ СТРУЙНОНАПРАВЛЕННЫХ ТАРЕЛОК С КОМПЕНСИРОВАННЫМ ПРЯМЗТОКОМ, СЕКЦИОНИРОВАННЫХ ПРОДОЛЬНЫЙ ПЕРЕГОРОДКАМИ. ИЗ

1У.1. Эффективность тарелки по Мерфри

1У.2. Влияние степени компенсации прямотока на коэффициент массоотдачи в жидкой фазе.
1У.З. Сопоставление исследованных конструкций тарелок
ГЛАВА У. СОПОСТАВЛЕНИЕ ГИДРОДИНАМИЧЕСКИХ И МАССООБМЕННЫХ
ХАРАКТЕРИСТИК СТРУЙНОНАПРАВЛЕННЫХ ТАРЕЛОК.
УЛ.Сопоставление гидродинамических характеристик
струйнонаправленных тарелок
У.2.Сопоставление массообменных характеристик струйнонаправленных тарелок
У.3.Сопоставление гидравлического сопротивления теоретической тарелки.
ВЫВОДЫ.
СПИСОК ЛИТЕРАТУРЫ


Высокая эффективность струйно-направленных тарелок с вертикальными перегородками свидетельствует о том, что установка поперечных перегородок способствует увеличению -. Такие струйные направленные тарелки с вертикальными перегородками являются перспективными и представляют большой интерес. Много авторов [, , , , , , , , , , , , , , , 0] исследовали различные - модификации таких тарелок, изменяя вид перегородок, их размеры, шаг между ними и расположение лепестков на полотне тарелки. Большое количество исследований в этом направлении объясняется положительной ролью секционирующих перегородок, которые позволяют равномерно распределить потоки взаимодействующих фаз в продольном и поперечном направлениях и увеличить время пребывания их в зоне контакта. Перегородки также позволяют повысить эффективность массоотдачи за счет увеличения относительных скоростей массообменивающихся фаз при взаимодействии газожидкостного потока § ними. Перегородки устанавливаются непосредственно на полотне тарелки или между тарелками в межтарельчатом пространстве. В зависимости от типа и назначения [] перегородки разделяют все перекрестно-прямоточные контактные тарелки, снабженные перегородками, на две группы: тарелки, снабженные перегородками полностью погруженными в жидкость; тарелки с перегородками в межтарельчатом пространстве. Перегородки, находящиеся в межтарельчатом пространстве [I, , , , , 5, 6, 8],позволяют улучшить сепарацию капель жидкости и создают дополнительную зону контакта. С целью уменьшения сдувания жидкости с поаотна тарелки,наряду с секционированием, на тарелках с направленным вводом газа в жидкость, работающих в струйном режиме, устанавливаются отбойники [, 4] , изготовленные в виде набора отдельных пластин определенного профиля или из просечно-вытяжного листа. Причем свободное сечение отбойников должно быть больше, чем полотно тарелки. Существуют и другие способы секционирования тарелок, в том числе перегородками, расположенными вдоль направления жидкости, и направлением потока пара поперек потока жидкости [, , 0] . Продольное секционирование жидкостного потока реализовано в конструкциях [, , ] . Продольно-поперечное секционирование газожидкостного потока предложенное Чеховым [] , реализовано в конструкциях двухслойной язычковой тарелки [] , снабженной горизонтальными перфорированными пластинами и вертикальными перегородками, расположенными перпендикулярно и параллельно направлению движения жидкости на тарелке. Авторы [, , ] отмечают, что установка поперечных перегородок, перекрывающих жидкостный поток,приводит к уменьшению производительности тарелок, сужению диапазона рабочих нагрузок. По [] , частичное секционирование жидкостного потока позволяет повысить эффективность тарелки без существенного увеличения гидравлического сопротивления. Примером конструкций с частичной компенсацией может служить струйная тарелка с различным направлением язычков в соседних по ходу жидкости рядах рис. Сочетание частичной компенсации прямотока с поперечным секционированием, по данным работ [-], значительно снижает унос, улучшает гидродинамические и массообменные характеристики работы тарелок. Следующими по пути усовершенствования массообменных тарелок являются конструкции кольцевых струйных тарелок с движением жидкости от центра к перифирии. Кольцевой струйно-центробежной тарелкой является тарелка, рабочая часть которой выполнена из листа с выштампованными арочными прорезями, расположенными по концентрическим окружностям. Исследования массопередачи, проведенные на кольцевых струйных тарелках [, ]* показали, что высокая эффективность массообмена между фазами достигается за счет образования вращающегося двухфазного потока. Установлено [] , что кольцевые струйные тарелки позволяют повысить допустимые нагрузки по пару (газу) в 1,5-2,5 раза по сравнению с колпачковыми при сохранении их эффективности. В работе [5] отмечается снижение эффективности кольцевых струйных пластинчатых тарелок при увеличении нагрузки по пару (газу) ввиду малого времени пребывания жидкости на тарелке.
