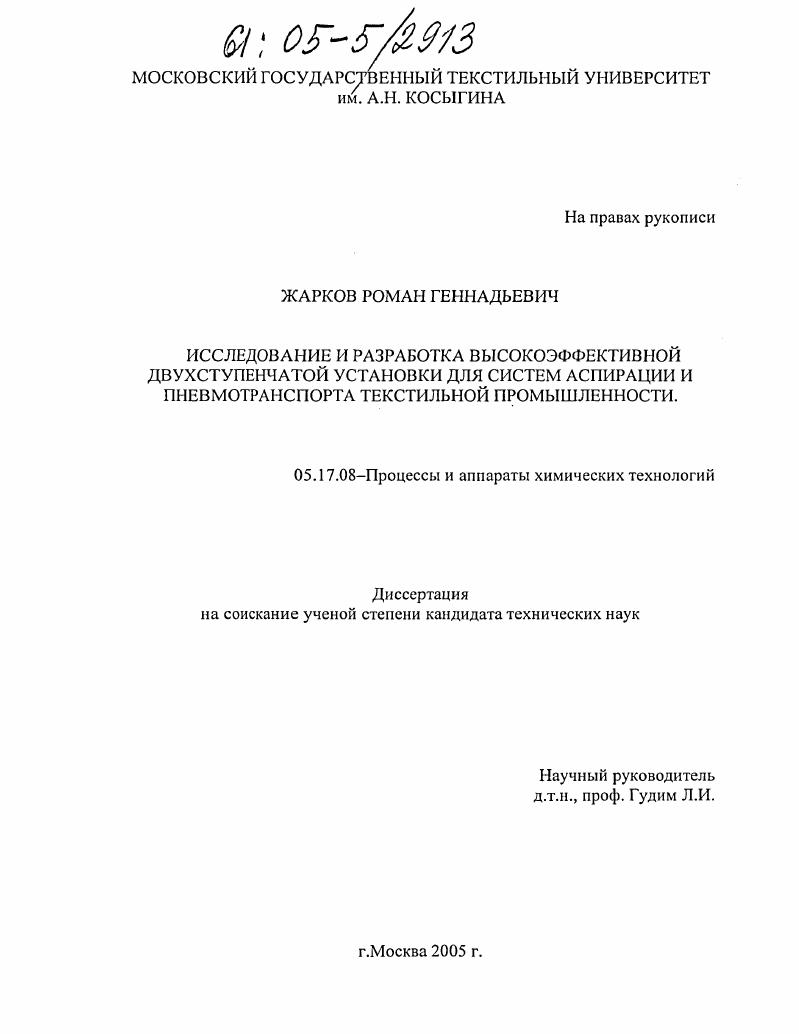

Исследование и разработка высокоэффективной двухступенчатой установки для систем аспирации и пневмотранспорта текстильной промышленности

• Автор: Жарков, Роман Геннадьевич
• Шифр специальности: 05.17.08
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 170 с. : ил.

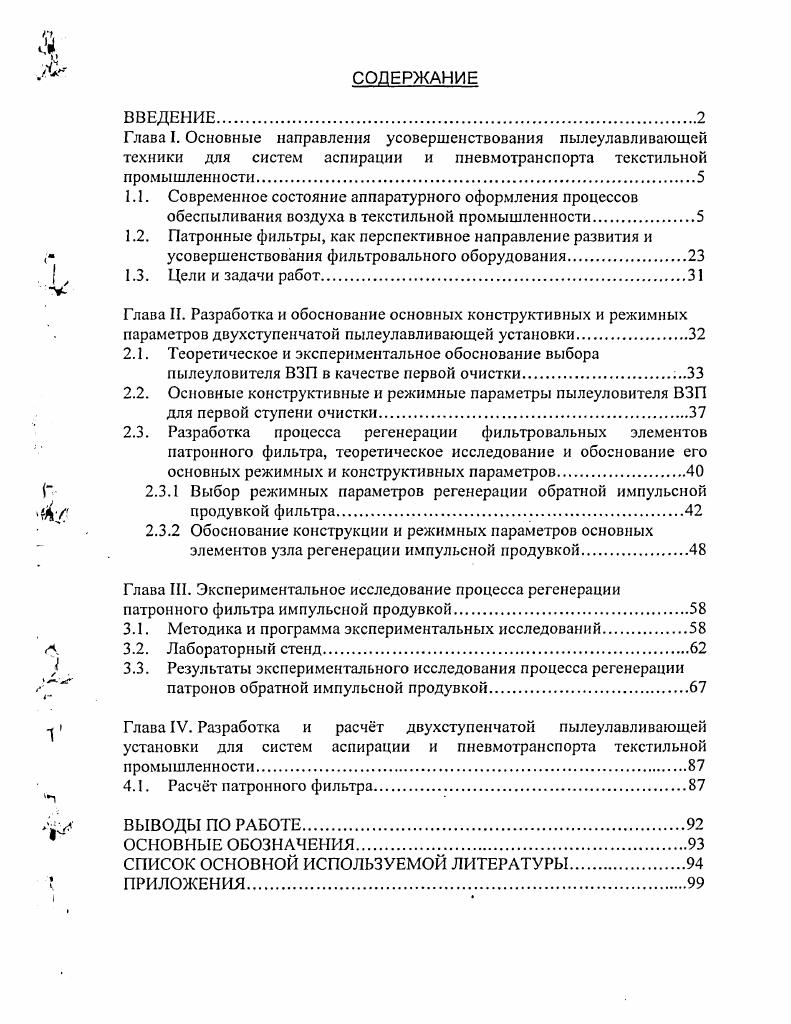

ВВЕДЕНИЕ
Глава I. Основные направления усовершенствования пылеулавливающей техники для систем аспирации и пневмотранспорта текстильной

промышленности

1.1. Современное состояние аппаратурного оформления процессов обеспыливания воздуха в текстильной промышленности.
1.2. Патронные фильтры, как перспективное направление развития и усовершенствования фильтровального оборудования.

1.3. Цели и задачи работ.

Глава II. Разработка и обоснование основных конструктивных и режимных параметров двухступенчатой пылеулавливающей установки
2.1. Теоретическое и экспериментальное обоснование выбора пылеуловителя ВЗП в качестве первой очистки
2.2. Основные конструктивные и режимные параметры пылеуловителя ВЗП для первой ступени очистки
2.3. Разработка процесса регенерации фильтровальных элементов патронного фильтра, теоретическое исследование и обоснование его основных режимных и конструктивных параметров.

2.3.1 Выбор режимных параметров регенерации обратной импульсной продувкой фильтра.

2.3.2 Обоснование конструкции и режимных параметров основных элементов узла регенерации импульсной продувкой.
Глава III. Экспериментальное исследование процесса регенерации патронного фильтра импульсной продувкой
3.1. Методика и программа экспериментальных исследований.
3.2. Лабораторный стенд
3.3. Результаты экспериментального исследования процесса регенерации патронов обратной импульсной продувкой
Глава IV. Разработка и расчт двухступенчатой пылеулавливающей установки для систем аспирации и пневмотранспорта текстильной
промышленности.
4.1. Расчт патронного фильтра.
ВЫВОДЫ ПО РАБОТЕ.
ОСНОВНЫЕ ОБОЗНАЧЕНИЯ.
СПИСОК ОСНОВНОЙ ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЯ.

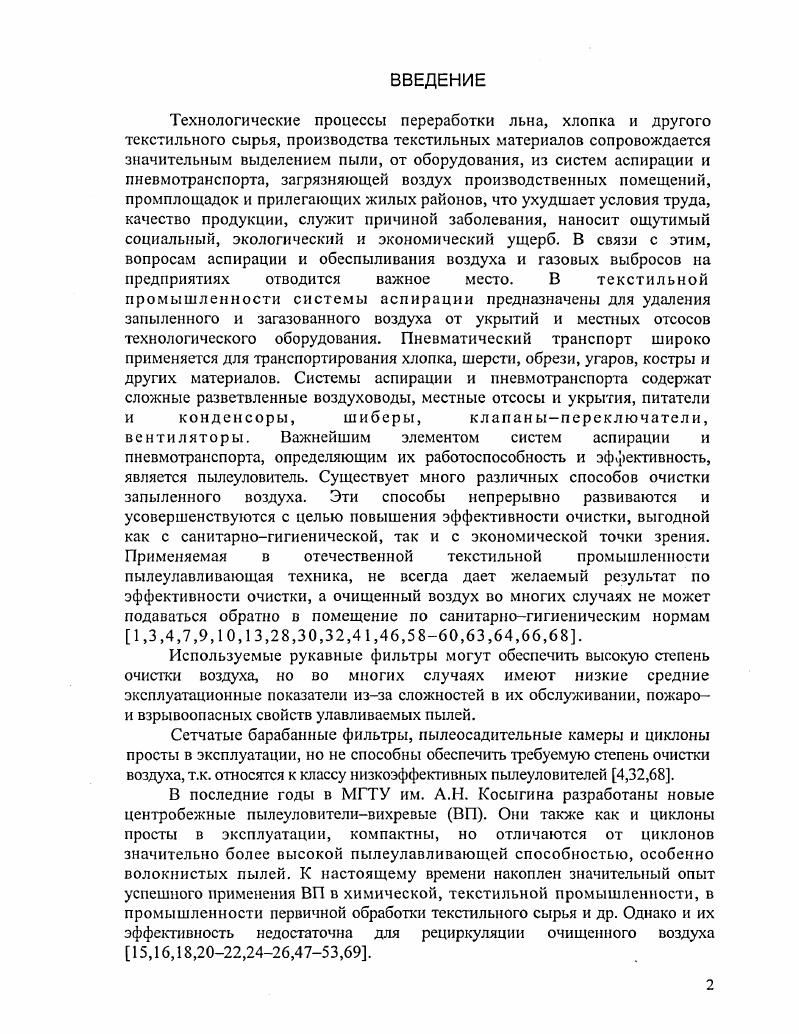

ВВЕДЕНИЕ


Слой ватки, лежащей на сетчатом барабане при его вращении, подводится к уплотняющему валику 3, после которого слон отделяется от сетки барабана и падает в угарный бункер 4 откуда по пневматической системе транспортируется в угарный отдел для дальнейшей переработки. Сетчатый барабан приводится в движение от индивидуального электродвигателя через червячный редуктор 9 и храповый механизм 8. Полная площадь сетчатого барабана равна 3,м2, а полезная от места входа воздуха до уплотняющего валика, через которую проходит воздух2,9м2. Пропускная способность фильтра около м3ч при удельной нагрузке на сетку м м2ч и потере давленияоколо 0Па. Фильтры ФТ1 применяют на хлопчатобумажных фабриках для очистки воздуха, поступающего от трепальных машин. Они снабжены системой автоблокировки, останавливающей барабан фильтра с прекращением подачи хлопка в трепальную машину. К фильтру ФТ1 подведены три воздуховода 6, идущих от каждого вентилятора трепальной машины. Степень очистки воздуха в фильтрах ФТ1 составляет . Хорошая очистка воздуха в таких фильтрах достигается только при переработке хлопка первых сортов. В этом случае остаточная запыленность составляет ЗМмгм3 до мгм3 при переработке хлопка низких сортов. Недостаточная эффективность фильтров ФТ1 объясняется тем, что слой ватки на поверхности барабана неравномерен по толщине по мере приближения к уплотняющему валику толщина слоя увеличивается, а на участке после валика, где на сетке не успел еще образоваться слой ватки, происходит просачивание пыли ,,,. Фильтры ФСБМ фильтр сетчатый, барабанный, модернизированный предназначены для обеспыливания воздуха, подаваемого от вентиляторов однопроцессных трепальных машин рис. Запыленный воздух поступает в корпус фильтра ФСБМ и проходит через сетку вращающегося барабана, образуя на ней фильтрующий слой ватки. Участок барабана после уплотняющего валика очищается от фильтрующего слоя сбивным валиком и снова входит в рабочую зону. Отделившийся слой ватки в виде холстика собирается в лотке. Толщину фильтрующего слоя можно регулировать изменением частоты вращения сетчатого барабана. Запыленность воздуха после фильтра мгм3, поэтому требуется вторичная его очистка в случае его рециркуляции ,,. ФИЛЬТРВОЛОКНОСБОРНИК МАРКИ ФСБМ
Фи лыв. ФСБМ предназначен для грубой очистки запыленного воздуха от волокнистой пыли и пуха. Рис. Сетчатый фильтрволокносборник марки ФСБМ. Принцип действия тканевых фильтров тот же, что и сетчатых. Эффективность очистки и сопротивление проходу воздуха в значительной степени зависят от вида применяемой ткани. Менее плотные, но ворсистые ткани обладают большим пылеулавливающим эффектом и меньшим сопротивлением. Это можно объяснить тем, что пылинки, проходя через ворсистую ткань, неоднократно меняют свое направление и задерживаются ее шероховатостями и ворсинками. В настоящее время тканевые фильтры делают рукавными, т. Такие фильтры могут быть всасывающими и напорными. Во всасывающих фильтрах в рукавах создастся разряжение, а в напорныхизбыточное давление. Рис. На рис. ФР, состоящего из пылеосадочной камеры 7, в которой осаждаются наиболее крупные частицы. Из камеры 7 воздух направляется одновременно в восемь рукавов 5, имеющих форму усеченного конуса со средним диаметром 0мм и высотой мм. Пройдя через ткань рукавов, очищенный воздух собирается в камере , откуда но трубе 9 направляется к вентилятору. В фильтрах ФР рукава очищают от пыли встряхиванием. Для этого, поднимая рукоятку 1 рычажной передачи 2, сжимают рукава до состояния, показанного на правой секции фильтра, а затем рукава встряхивают несколько раз подряд и одновременно продувают их. Для этого
шибер 3 секции переводят в верхнее положение, закрывая выход воздуха из этой секции и в то же время открывая доступ воздуха из помещения через продувочное окно 4. Обратным током воздуха пыль снимается с внутренней поверхности рукавов и подается в камеру 7. При этом крупная пыль попадает в бункер 8, а мелкая уносится с воздухом в соседнюю рабочую секцию, в которой задерживается рукавами. Весь фильтр помещен в стальной герметичный кожух 6 . ФИЛЬТР ДВУХСТУПЕНЧАТЫЙ МАРКИ ФТ2М
Фильтр двухступенчатый марки ФТ2М предназначен дли очистки запыленного воздуха от пыли и пуха. Запыленность воздухе посла очистки, мгы О. Рис. Фильтр двухступенчатый марки ФТ2М.
