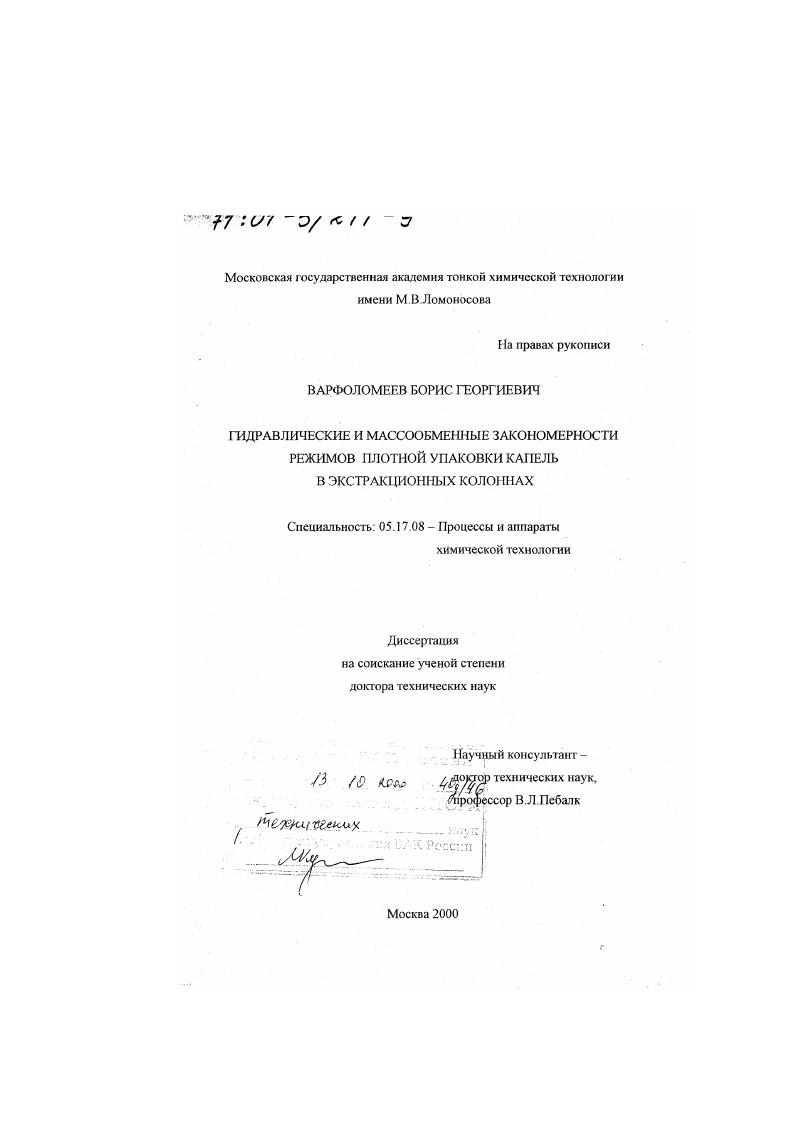

Гидравлические и массообменные закономерности режимов плотной упаковки капель в экстракционных колоннах

• Автор: Варфоломеев, Борис Георгиевич
• Шифр специальности: 05.17.08
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 619 с. : ил.

Глава 1. Распылительная колонна с механическим диспергированием . Гидравлическое секционирование колонных экстракторов . Глава 2. Режим плотной упаковки капель. Режим турбулизованной плотной упаковки капель. Основные характеристики разреженной и плотной упаковок капель в распылительных экстракторах. Гидродинамическая устойчивость режима плотной упаковки капель. Выводы по главе 2. Глава 3. Средний размер капель в эмульсиях. Расход энергии на процесс диспергирования. Влияние пульсации сплошной фазы на средний размер капель в распылительной колонне при режимах разреженной и плотной упаковки. Средний размер капель в колонном экстракторе с гидравлическим секционированием ступеней. Глава 4. Краткий литературный обзор по УС и скорости одиночных капель. Скорость одиночных капель. Удерживающая способность в распылительных колоннах при различных режимах упаковки капель5
что масштабирование облегчается, если в аппарате обеспечивается организованная структура потоков и незначительное обратное перемешивание.


В разработанной нами конструкции экстрактора повышение эффективности и производительности достигается тем, что в его цилиндрическом корпусе расположены последовательно чередующиеся циркуляционные стаканы и конусные перегородки рис. На валу, проходящем через центры стаканов и перегородок, закреплены пропеллерные мешалки. Между валом и вершиной конуса имеется кольцевой зазор при этом вершины конусов направлены в сторону перемещения жидкости в стаканах рециркуляция. Это перемещение обеспечивается пропеллерными мешалками. Внутренние стаканы позволяют резко увеличить скорость рециркуляции жидкости, интенсифицируют контакт фаз приближая его к прямотоку, способствуют росту эффекта массообмена. Производительность экстрактора возрастает за счет насосного эффекта мешалок и прямотока обеих фаз в стаканах. Кроме этого, в аппарате конусы расположены вершинами в сторону перемещения диспергируемой жидкости это приводит к направлению дисперсной фазы внутрь конусов, где она коалесцирует и через кольцевой зазор между валом и стенкой вершины конуса поступает в циркуляционный стакан следующей ступени. При этом происходит раздельный транспорт фаз из одного циркуляционного контура в другой, исключающий за счет насосного эффекта запирание потока дисперсной фазы и, следовательно, захлебывание колонны. Транспорт дисперсной фазы через кольцевой зазор облегчается также отсутствием движения сплошной фазы. Транспорт последней через кольцевой зазор между корпусом и основанием конуса, в свою очередь, облегчен отсутствием противотока дисперсной фазы. РЛЦА рАЧЕЛА

ГРАНИЦА РА ШЛА

Рис. I .
