Методы защиты от коррозии установок переработки нефти при эксплуатации в различных режимах

• Автор: Бурлов, Владислав Васильевич
• Шифр специальности: 05.17.07, 05.17.14
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Санкт-Петербург
• Количество страниц: 601 с. : ил.

Введение

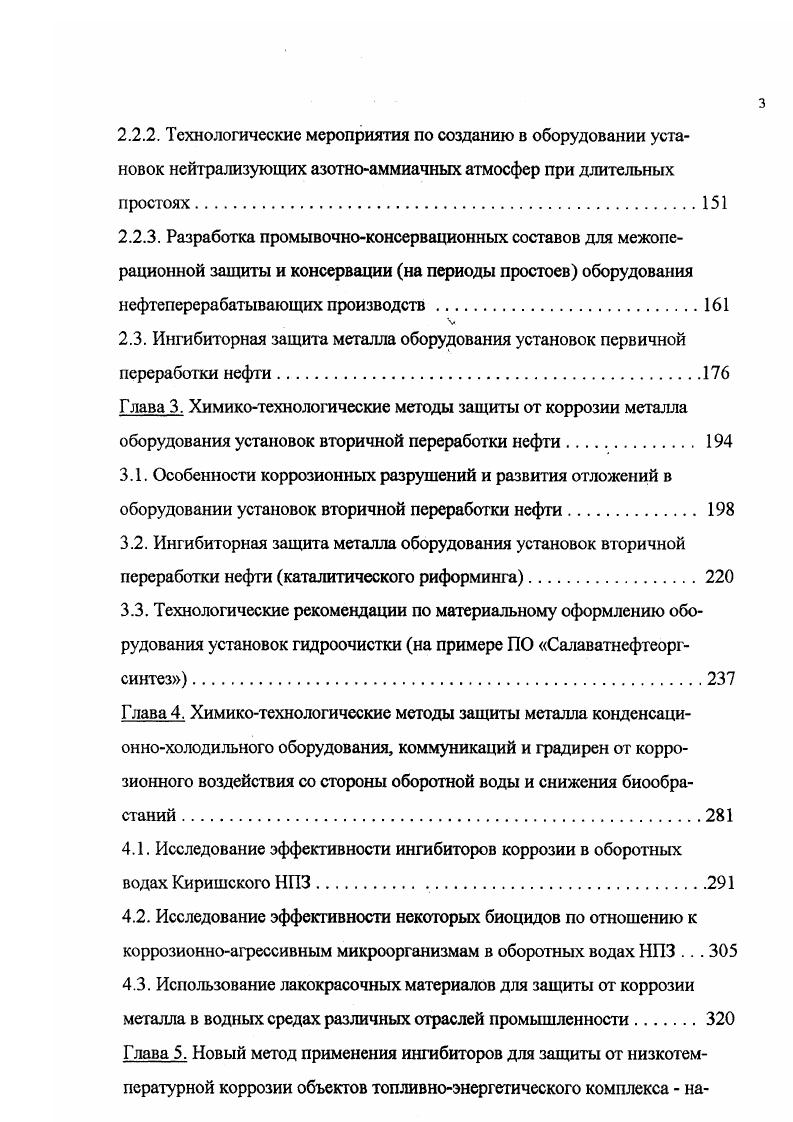

. Глава 1. Состав и коррозионная агрессивность оренбургского и карачаганакского конденсатов при переработке в ПО Салаватнефтеоргсинтез . Глава 2. Влияние продуктов коррозии и отложений в оборудовании установок первичной переработки нефти на коррозионные процессы в периоды простоя, подготовки и проведения ремонтных работ. Технологические мероприятия по защите от коррозии установок первичной переработки нефти при переводе их на циркуляцию и при подготовке к ремонтным работам . Глава 3. Особенности коррозионных разрушений и развития отложений в оборудовании установок вторичной переработки нефти. Технологические рекомендации по материальному оформлению оборудования установок гидроочистки на примере ПО Салаватнефтеоргсинтез . Глава 4. Химикотехнологические методы защиты металла конденсационнохолодильного оборудования, коммуникаций и градирен от коррозионного воздействия со стороны оборотной воды и снижения биообрастаний . Исследование эффективности некоторых биоцидов по отношению к коррозионноагрессивным микроорганизмам в оборотных водах НПЗ .


КРса корраиюююе ралреаошпк сырнт ню МКРеэ иеюфисткшппиое пилионнос ртреаамме . ОТ ровапоропнос коррозионное рктресеимнк рахюеиие. КР корраиюв
Агрессивность верхнего погона вакуумной колонны определяется качеством исходного перерабатываемого сырья. При отсутствии нейтрализации кислых газов оборудование верхнего тракта колонны К при работе на режиме подвергается, в основном, общей коррозии. Аустенитные сварные швы глушителя выхлопа эжекторов, выполненного из стали ХНТ, могут подвергаться коррозионному растрескиванию в присутствии хторидов. Барометрическая емкость Е и емкость вакуумного конденсата Е при переработке высокосернистого или содержащего термостабильные сераорганические соединения сырья могут подвергаться сероводородному коррозионному растрескиванию и расслоению. В табл. ООО ПО Киришинефтеоргсинтез. Практически все обнаруженные случаи коррозионного растрескивания относятся к колоннам, выполненным с плакирующим слоем из стали X. Растрескиванию подвержены зоны термического влияния и аустенитные сварные швы плакирующих слоев. Отмеченные на Киришском НПЗ случаи коррозионного растрескивания колонн в значительной степени зависят от длительности их эксплуатации и производительности технологических установок. На крупнотоннажных установках срок эксплуатации колонн до появления трещин меньше, чем на аналогичных установках меньшей производительности, что, повидимому, связано с более высоким уровнем рабочих напряжений и большей концентрацией коррозионноагрессивных компонентов на единицу поверхности оборудования.
