Технология рециклизации отходов обрезиненных кордов шинного производства

• Автор: Котусенко, Борис Владимирович
• Шифр специальности: 05.17.06
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Ярославль
• Количество страниц: 187 с. : ил.

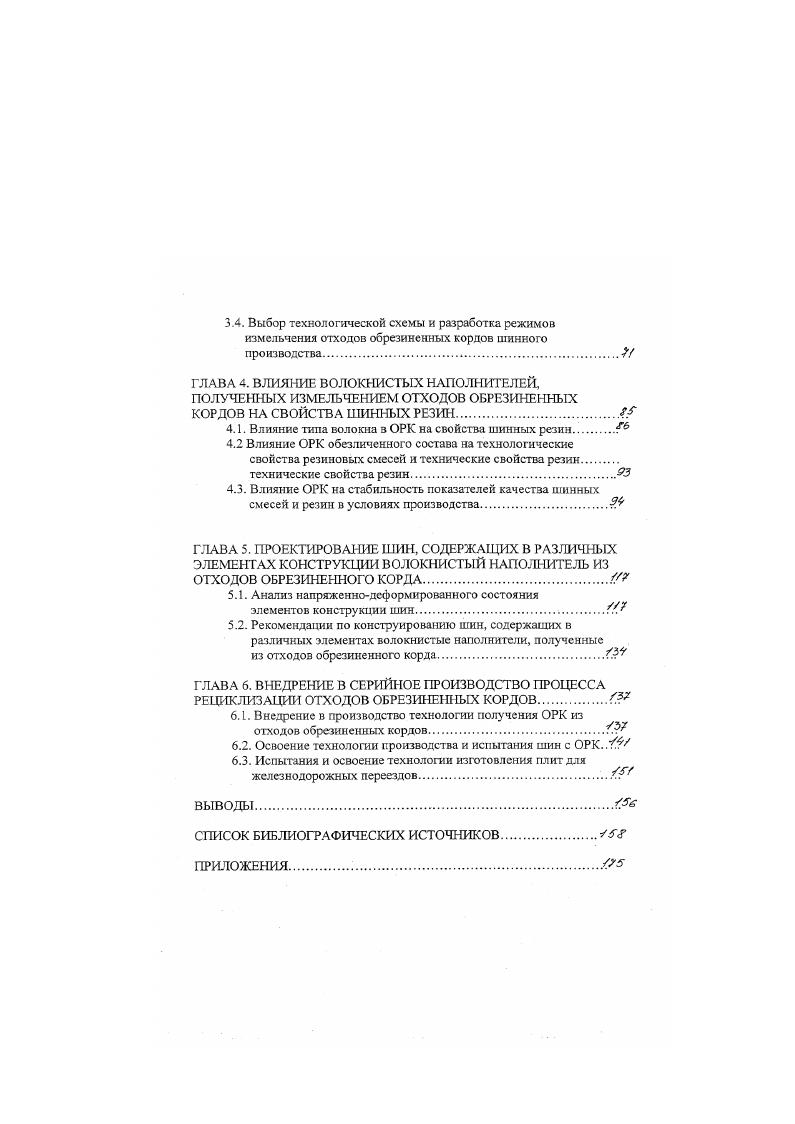

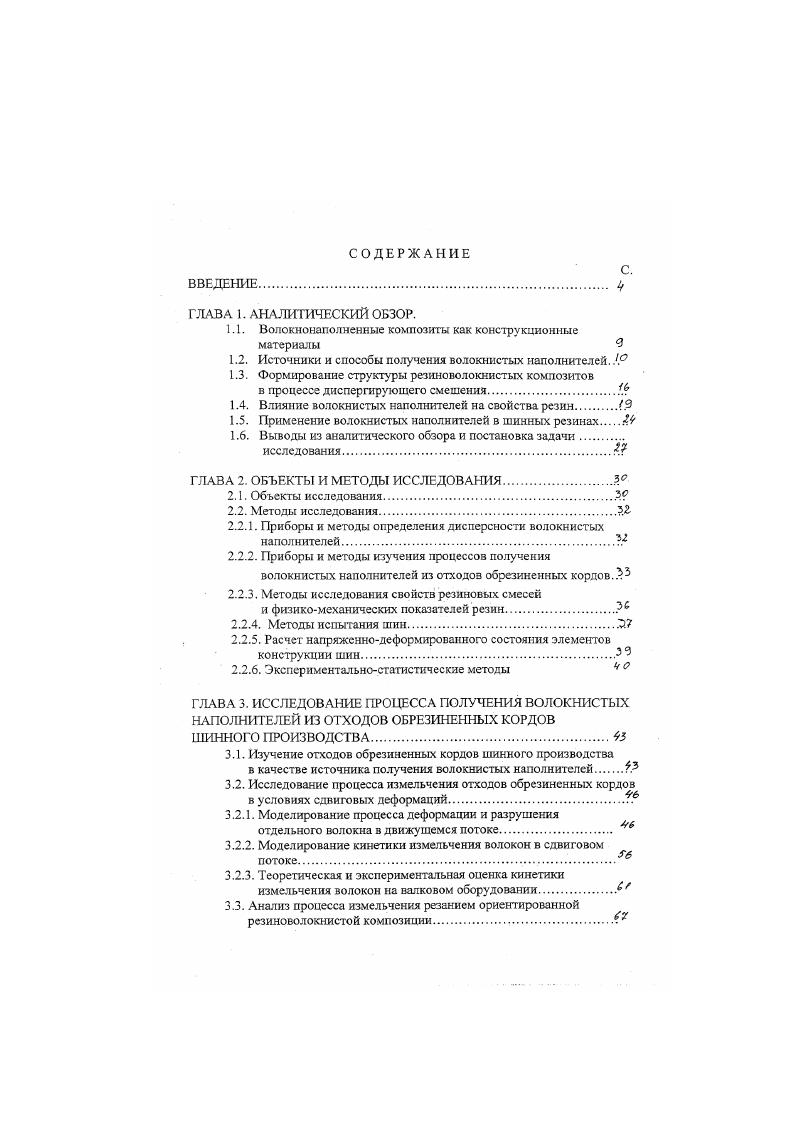

ГЛАВА 1. АНАЛИТИЧЕСКИЙ ОБЗОР. Источники и способы получения волокнистых наполнителей. Применение волокнистых наполнителей в шинных резинах. ГЛАВА 2. ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЯ. Объекты исследования. Приборы и методы определения дисперсности волокнистых наполнителей. Приборы и методы изучения процессов получения волокнистых наполнителей из отходов обрезиненных кордов. ГЛАВА 3. Исследование процесса измельчения отходов обрезиненных кордов в условиях сдвиговых деформаций. Моделирование процесса деформации и разрушения отдельного волокна в движущемся потоке. Моделирование кинетики измельчения волокон в сдвиговом потоке. Теоретическая и экспериментальная оценка кинетики измельчения волокон на валковом оборудовании. Выбор технологической схемы и разработка режимов измельчения отходов обрезиненных кордов шинного производства. ГЛАВА 4. КОРДОВ НА СВОЙСТВА ШИННЫХ РЕЗИН. Влияние ОРК на стабильность показателей качсстза шинных смесей и резин в условиях производства. ГЛАВА 5. ГЛАВА 6. ВНЕДРЕНИЕ В СЕРИЙНОЕ ПРОИЗВОДСТВО ПРОЦЕССА РЕЦИКЛИЗАЦИИ ОТХОДОВ ОБРЕЗИНЕННЫХ КОРДОВ.


При определенных условиях растягивающие напряжения в волокне, возникающие как следствие касательных напряжений на границе раздела фаз, обуславливают действие интегрирующей силы, превышающей разрывную прочность волокна, результатом чего является уменьшение его длины. Отсюда чем жестче волокно, тем легче оно ориентируется в направлении потока, в меньшей степени растягивается и имеет большую вероятность разрушения . Наибольшее разрушение отмечают для стекловолокна , характеристическое отношение которого уменьшается в десятки раз, а форма частиц приближается к сферической. Ориентация гибких например, полиамидных, полиэфирных волокон в направлении потока затруднена, что снижает вероятность их разрушения . Большая степень диспергирования волокон в системах с высоким уровнем адгезионной прочности с эластомером 1 также может служить подтверждением предполагаемого механизма разрушения, поскольку ограничение деформируемости матрицы приводит к возрастанию биаксиальных напряжений2, с. Качественно картина диспергирования волокон прн смешении одинакова из монодисперсных они превращаются в полидисперсные . Это позволило обосновать возможность введения в резины не только волокон монодлины, но и соответствующей средней длины при заданной степени полидисперсности 0. Мнения авторов по наиболее целесообразному или, как его называют, оптимальному фактору формы волокна, вводимого а резиновую смесь, различны 3, но с учетом того, что волокна в процессе переработки резииоволокнпстых композитов диспергируются, возможен достаточно широкий диапазон значении характеристических отношений.
