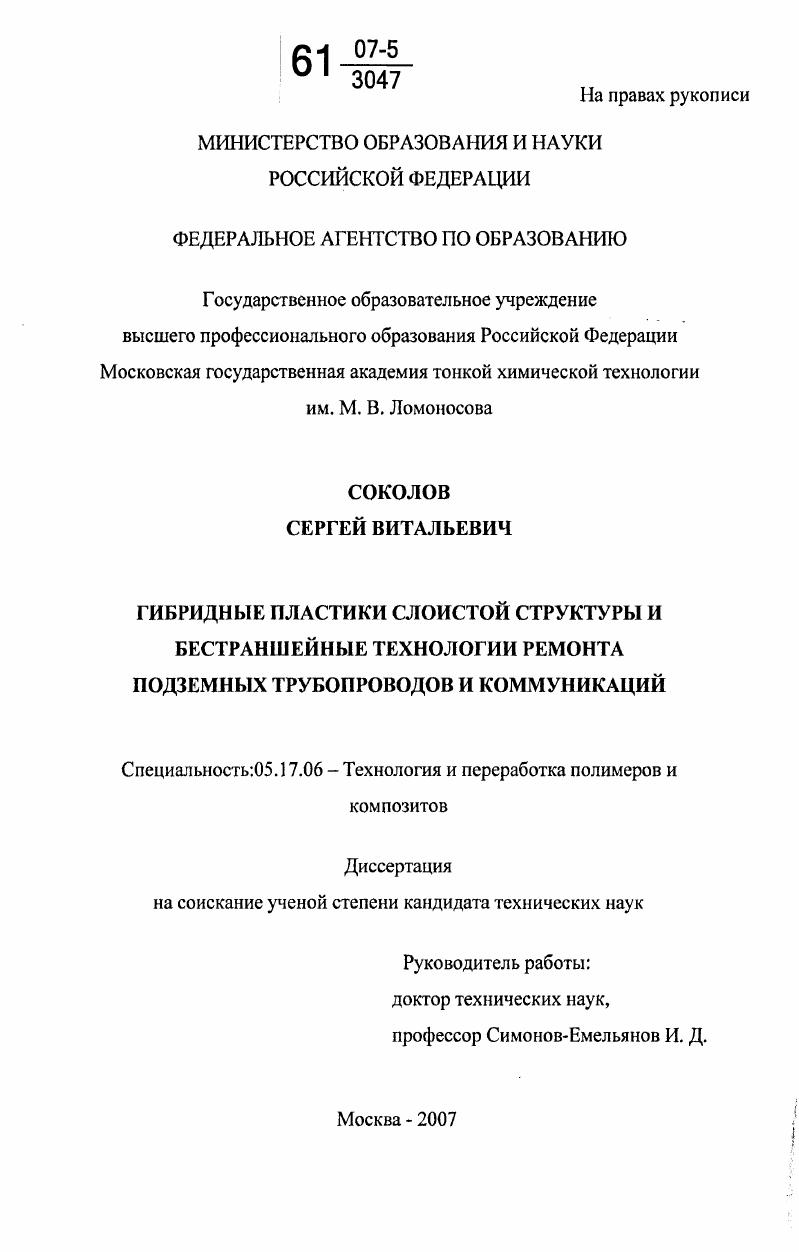

Гибридные пластики слоистой структуры и бестраншейные технологии ремонта подземных трубопроводов и коммуникаций

• Автор: Соколов, Сергей Витальевич
• Шифр специальности: 05.17.06
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 184 с. : ил.

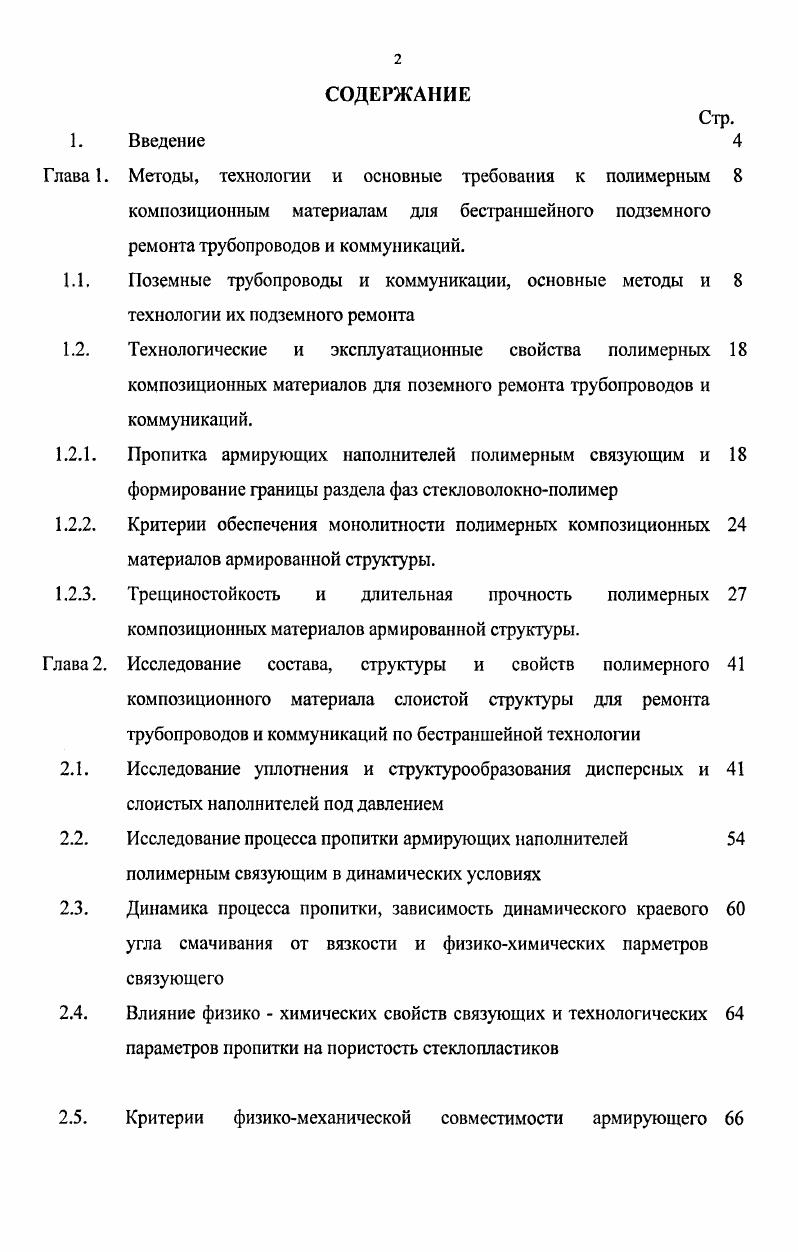

СОДЕРЖАНИЕ
Введение
Методы, технологии и основные требования к полимерным 8 композиционным материалам для бестраншейного подземного ремонта трубопроводов и коммуникаций.
Поземные трубопроводы и коммуникации, основные методы и 8 технологии их подземного ремонта
Технологические и эксплуатационные свойства полимерных композиционных материалов для поземного ремонта трубопроводов и коммуникаций.
Пропитка армирующих наполнителей полимерным связующим и формирование границы раздела фаз стекловолокнополимер Критерии обеспечения монолитности полимерных композиционных материалов армированной структуры.
Трещиностойкость и длительная прочность полимерных композиционных материалов армированной структуры.
Исследование состава, структуры и свойств полимерного композиционного материала слоистой структуры для ремонта трубопроводов и коммуникаций по бестраншейной технологии Исследование уплотнения и структурообразования дисперсных и слоистых наполнителей под давлением

Исследование процесса пропитки армирующих наполнителей

полимерным связующим в динамических условиях

Динамика процесса пропитки, зависимость динамического краевого угла смачивания от вязкости и физикохимических парметров связующего
Влияние физико химических свойств связующих и технологических параметров пропитки на пористость стеклопластиков
2.5. Критерии физикомеханической совместимости армирующего
наполнителя с полимерным связующим и конструирование слоистой структуры ПКМ
Исследование трещиностойкости ПКМ слоистой структуры и ее связь с монолитностью и прочностью композитов
Исследование влияния воздействия агрессивных сред на эксплуатационные характеристики ПКМ слоистой конструкции на основе полиэфирной смолы
Определение коэффициента монолитности ПКМ слоистой структуры после воздействия агрессивных сред
Исследование вязкости и кинетики разрушения ПКМ слоистой структуры в условиях воздействия агрессивных сред Исследование вязкоупругих свойств и длительной прочности ПКМ слоистой структуры используемых для ремонта трубопроводов и коммуникаций
Технология бестраншейного ремонта подземных трубопроводов и коммуникаций с помощью рукавных ПКМ слоистой структуры Разработка состава и технологии получения рукавной заготовки из армированного ПКМ слоистой структуры
Технологическая стадия пропитки рукавного материала из армированного ПКМ слоистой структуры жидким полимерным связующим
Основные стадии процесса бестраншейного ремонта подземных трубопроводов и коммуникаций и оптимизация технологических парахМетров
Опыт внедрения бестраншейной технологии ремонта подземных
трубопроводов и коммуникаций с помощью композиционных
материалов слоистой конструкции
Литература
Приложение
1. Введение
Актуальность


Необходимо учитывать также, что ударные нагрузки, возникающие в грунте при движении пробойника, могут вызвать повреждение расположенных рядом с ремонтируемым трубопроводом подземных коммуникаций, строений и сооружений. Кроме того, данный способ несколько дороже других бестраншейных методов восстановления и прокладки новых трубопроводов. Наибольшее распространение, как в нашей стране, так и во всем мире, получил метод восстановления трубопроводов с использованием комбинированного рукава или, как так называемый метод чулка. Суть его заключается в формовании новой трубы из полимерного композиционного материала ПКМ внутри старого, изношенного и требующего ремонта, трубопровода. Для этого через смотровые колодцы внутри ремонтируемой трубы размещают протягивают комбинированный рукав, представляющий собой пропитанный термореактивным полимерным связующим армирующий материал стеклоткань, синтетический войлок, заключенный в герметичную оболочку. Создается конструкция труба в трубе, где новая полимерная композиционная труба становится несущей конструкцией. К основным преимуществам этого способа следует отнести, вопервых, сравнительную простоту и доступность оборудования для его осуществления вовторых, высокое качество и долговечность нового композиционного полимерного трубопровода втретьих, возможность ремонта практически полностью изношенных, не подлежащих восстановлению другими способами, трубопроводов различного назначения в широком диапазоне диаметров и больших длин. Из других методов, значительно менее известных в России, можно выделить так называемый длиннотрубный, заключающийся в протаскивании относительно гибкой пластмассовой трубы внутрь ремонтируемого трубопровода. Длиннотрубный метод санации трубопроводов имеет два варианта исполнения. Первый, наиболее простой и дешевый, метод фирмы Упонор Финляндия, заключается в том, что в старую, предварительно очищенную металлическую трубу с помощью лебедки протаскивают новую полимерную полиэтиленовую трубу меньшего диаметра. Такая труба Флексоре представляет собой двухслойную конструкцию, состоящую из наружной гофрированной и внутренней гладкой трубы. Специальное оборудование позволяет сваривать отдельные секции в трубопровод необходимой длины прямо на месте проводимых ремонтных работ. Другой вариант этого метода заключается в протаскивании с помощью лебедки длинной пластмассовой трубы, поперечное сечение которой имеет Побразиую форму. После размещения трубы в ремонтируемом трубопроводе в нее подается теплоноситель с достаточно высокой температурой и поперечное сечение трубы, изготовленной из модифицированного полиэтилена, имеющего так называемую термическую память, принимает под действием температуры первоначальную круглую форму. Основным достоинством рассматриваемого способа ремонта трубопроводов является его высокая производительность и простота, особенно по варианту фирмы Упонор. Анализ имеющихся методов ремонта трубопроводов и коммуникаций показывает, что наиболее перспективным является метод санации с применением предварительно пропитанного рукава метод чулка. В результате санации пропитанным рукавом внутри изношенного трубопровода помещается армированная полимерная труба, обладающая высокой несущей способностью при минимальном снижении диаметра действующего трубопровода не более 5. С помощью технологии ремонта пропитанным рукавом, выбранным для конкретного случая, можно санировать трубопроводы и подземные коммуникации разного профиля и размеров круглые, овальные и специальные профили. В этом случае материал старых труб не имеет значения для проведения ремонтных работ. Так, например, санации могут быть подвергнуты и коммуникации с кирпичной или каменной кладкой. В мире данным методом было санировано около км трубопроводов. Способ ремонта с помощью пропитанного связующим армирующего рукава состоит в прямом его протаскивании в поврежденную трубу с последующим раздувом и отверждением армированной полимерной заготовки , . Метод позволяет использовать жесткие, относительно дешевые армирующие материалы разной структуры. Прочность полимерной конструкции новой трубы получается существенно выше, а размер заделываемых разрушений практически не имеет ограничений.
