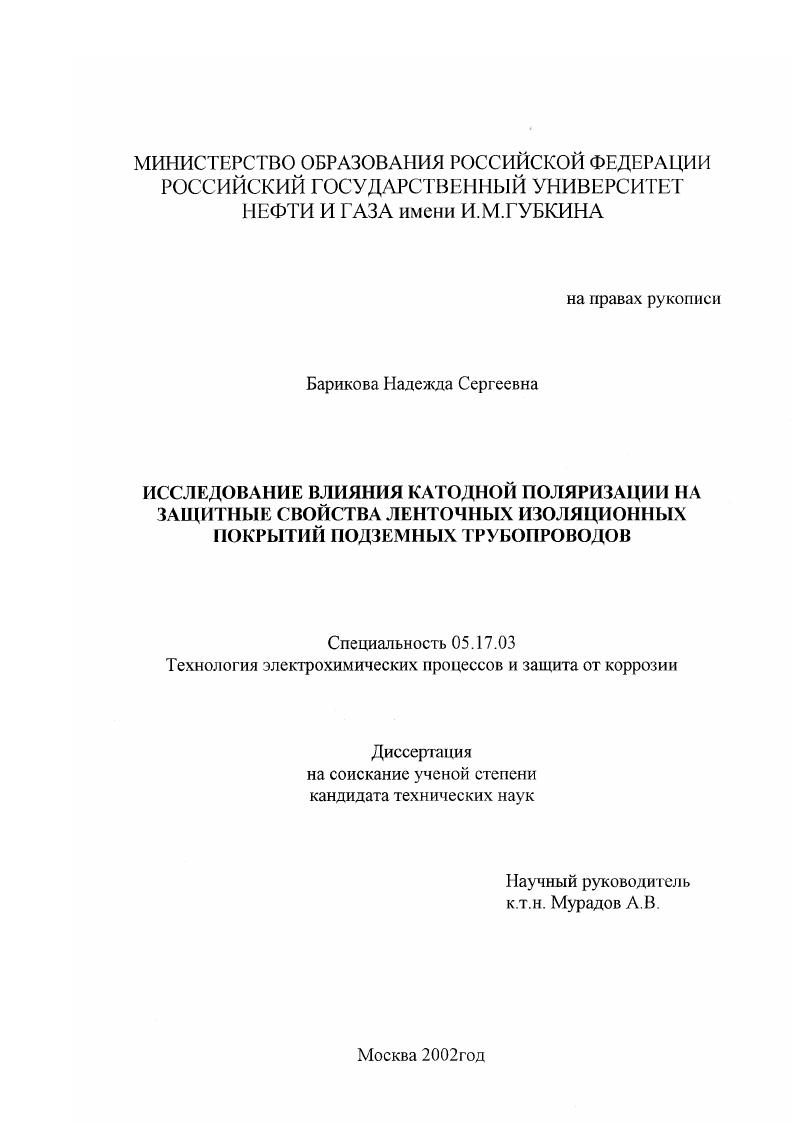

Исследование влияния катодной поляризации на защитные свойства ленточных изоляционных покрытий подземных трубопроводов

• Автор: Барикова, Надежда Сергеевна
• Шифр специальности: 05.17.03
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 117 с.

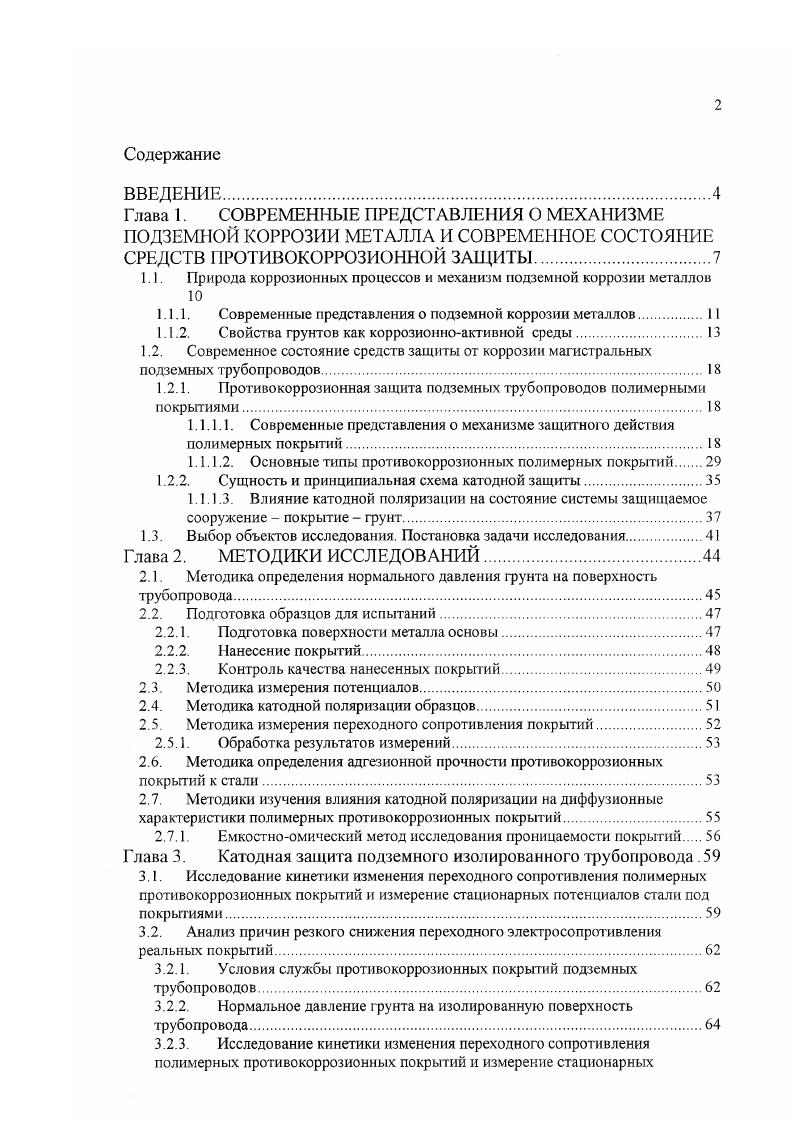

Содержание
ВВЕДЕНИЕ

Глава 1. СОВРЕМЕННЫЕ ПРЕДСТАВЛЕНИЯ О МЕХАНИЗМЕ

ПОДЗЕМНОЙ КОРРОЗИИ МЕТАЛЛА И СОВРЕМЕННОЕ СОСТОЯНИЕ СРЕДСТВ I ПРОТИВОКОРРОЗИОННОЙ ЗАЩИТЫ

1.1 Природа коррозионных процессов и механизм подземной коррозии металлов

1.1.1. Современные представления о подземной коррозии металлов

1.1.2. Свойства грунтов как коррозионноактивной среды

1.2 Современное состояние средств защиты от коррозии магистральных

подземных трубопроводов

1.2.1. Противокоррозионная защита подземных трубопроводов полимерными

покрытиями.
1.1.1.1. Современные представления о механизме защитного действия полимерных покрытий
1.1.1.2. Основные типы противокоррозионных полимерных покрытий.
1.2.2. Сущность и принципиальная схема катодной защиты
.1.3 Влияние катодной поляризации на состояние системы защищаемое сооружение покрытие грунт
1.3. Выбор объектов исследования, Постановка задачи исследования
Глава 2. МЕТОДИКИ ИССЛЕДОВАНИЙ
2.1. Методика определения нормального давления грунта на поверхность
трубопровода.
2.2. Подготовка образцов для испытаний
2.2.1. Подготовка поверхности металла основы
2.2.2. I внесение покрытий
2.2.3. Контроль качества нанесенных покрытий
2.3. Методика измерения потенциалов.
2.4. Методика катодной поляризации образцов.
2.5. Методика измерения переходного сопротивления покрытий
2.5.1. Обработка результатов измерений
2.6. Методика определения адгезионной прочности противокоррозионных
покрытий к стали.
2.7. Методики изучения влияния катодной поляризации на диффузионные
характеристики полимерных противокоррозионных покрытий.
2.7.1. Емкостноомический метод исследования проницаемости покрытий.
Глава 3. Катодная защита подземного изолированного трубопровода.
3.1. Исследование кинетики изменения переходного сопротивления полимерных противокоррозионных покрытий и измерение стационарных потенциалов стали под покрытиями
3.2. Анализ причин резкого снижения переходного электросопротивления
реальных покрытий
3.2.1. Условия службы противокоррозионных покрытий подземных
трубопроводов
3.2.2. Нормальное давление грунта на изолированную поверхность
трубопровода.
3.2.3. Исследование кинетики изменения переходного сопротивления полимерных противокоррозионных покрытий и измерение стационарных
потенциалов стали под покрытиями в условиях воздействия нормального давления
на покрытие

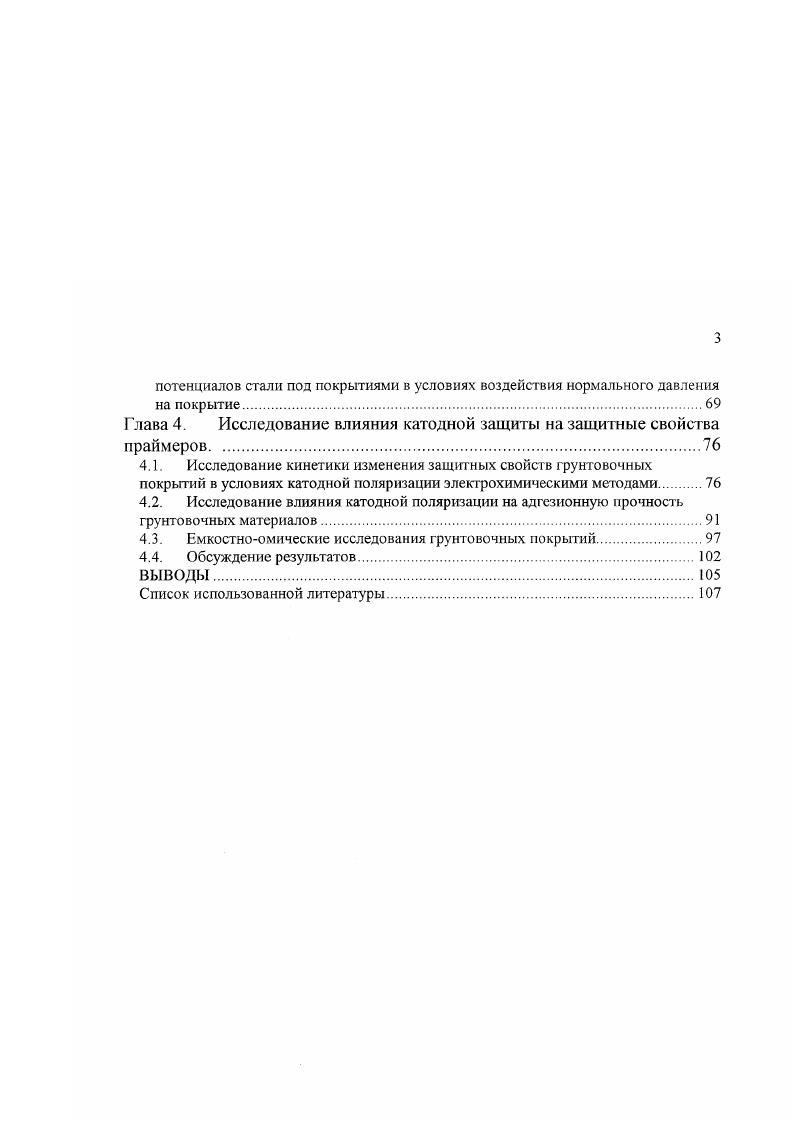

Глава 4. Исследование влияния катодной защиты на защитные свойства праймеров
4.1. Исследование кинетики изменения защитных свойств грунтовочных покрытий в условиях катодной поляризации электрохимическими методами.
4.2. Исследование влияния катодной поляризации на адгезионную прочность грунтовочных материалов
4.3. Емкостноомические исследования грунтовочных покрытий.
4.4. Обсуждение результатов.
Список использованной литературы
ВВЕДЕНИЕ
Актуальность


В противном случае они подвергаются интенсивному коррозионному разрушению. Материальные убытки потерь от коррозии в промышленно развитых странах составляют несколько процентов национального валового продукта и постоянно увеличиваются не только изза высокой стоимости капитального ремонта например, переизоляции трубопроводов или окраски резервуаров, но и больших затрат, связанных с обеспечением экологической безопасности. Косвенные потери от коррозии трудно поддаются точной оценке и нередко превышают убытки от прямых потерь. Так, коррозионное разрушение нефтепроводов приводит не только к потере сырья, но и к огромным материальным затратам, обусловленным простоем многочисленных промышленных предприятий, загрязнением окружающей среды. Актуальность проблемы эффективной защиты нефтепроводов, резервуаров и хранилищ от различных видов коррозионного разрушения не вызывает сомнений. Изучение влияния катодной поляризации стальной поверхности на защитные свойства ленточных полимерных покрытий, применяемых при противокоррозионной защите подземных трубопроводов. ГОСТ для параметров катодной защиты, на защитные свойства грунтовочных покрытий, применяемых при нанесении полимерных противокоррозионных покрытий. На основании проведенной работы получены данные по оптимальному количеству слоев грунтовочного покрытия, сохраняющего высокие защитные свойства в условиях воздействия катодной поляризации. Применение полученных результатов позволит значительно повысить срок службы изоляционных покрытий и тем самым снизить эксплуатационные затраты при обслуживании подземных трубопроводов. Основные результаты и положения работы докладывались на III Международном Конгрессе Защита г. Москва, июнь г. России г. Москва, январь г. VI КитайскоРоссийском симпозиуме Новые материалы и технологии XXI века г. Пекин, октябрь г. Глава 1. МЕХАНИЗМЕ ПОДЗЕМНОЙ КОРРОЗИИ МЕТАЛЛА И СОВРЕМЕННОЕ СОСТОЯНИЕ СРЕДСТВ ПРОТИВОКОРРОЗИОННОЙ ЗАЩИТЫ. Современные магистральные трубопроводы эксплуатируются в условиях повышенных требований к обеспечению экологической безопасности. Как внутренняя, так и внешняя стенка любого трубопровода подвергается воздействию коррозионноагрессивной среды, что может привести к нарушению сплошности стенки трубы, т. В настоящее время протяженность магистральных трубопроводов в газовой отрасли составляет более 8 тыс. Кроме того, в РАО Газпром имеется около тыс. Более тыс. На рис. ЛукойлНефтохимБургас г. Бургас, Болгария через 8 лет после укладки трубопровода в грунт. На момент обследования адгезия покрытия к поверхности металла отсутствовала, под покрытие проникла грунтовая влага, на поверхности металла наблюдалась активная подпленочная язвенная коррозия. Чрезвычайно актуальной задачей, в связи с резким старением газопроводов отрасли, является выработка обоснованных решений о продлении срока службы или прекращения их эксплуатации и ремонтопригодности за пределами амортизационных сроков с прогнозированием их надежности. Изоляция газопроводов, срок службы которых и более лет выполнена битумнорезиновой мастикой а остальные полимерными пленками. Доля трубопроводов с пленочной изоляцией составляет , с битумной , со смешанным типом изоляции около 1 . Более всех аварий на газопроводах связано с внешней коррозией трубы изза неудовлетворительного состояния изоляционных покрытий. По данным электрометрических обследований, проведенных подразделениями РАО Газпром, изоляционное покрытие свыше тыс. ГОСТа по переходному сопротивлению изоляции, и, следовательно, их пассивная защита не обеспечивается. Ежегодный прирост газопроводов с некачественным изоляционным покрытием составляет по экспертной оценке около кмгод. Анализ причин аварий трубопроводов, входящих в систему АК Транснефть, показал, что в случаев их причиной является брак, допущенный при строительстве, заводские дефекты труб и коррозионные процессы. Причем результаты внутритрубной дефектоскопии показали, что в среднем количество дефектов металла на внешней поверхности трубы почти в два раза больше, чем на внутренней.
