Диффузионные процессы в порошковых материалах и их роль в формировании структуры

• Автор: Голованов, Александр Алексеевич
• Шифр специальности: 05.16.06
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Новочеркасск
• Количество страниц: 161 с. : ил.

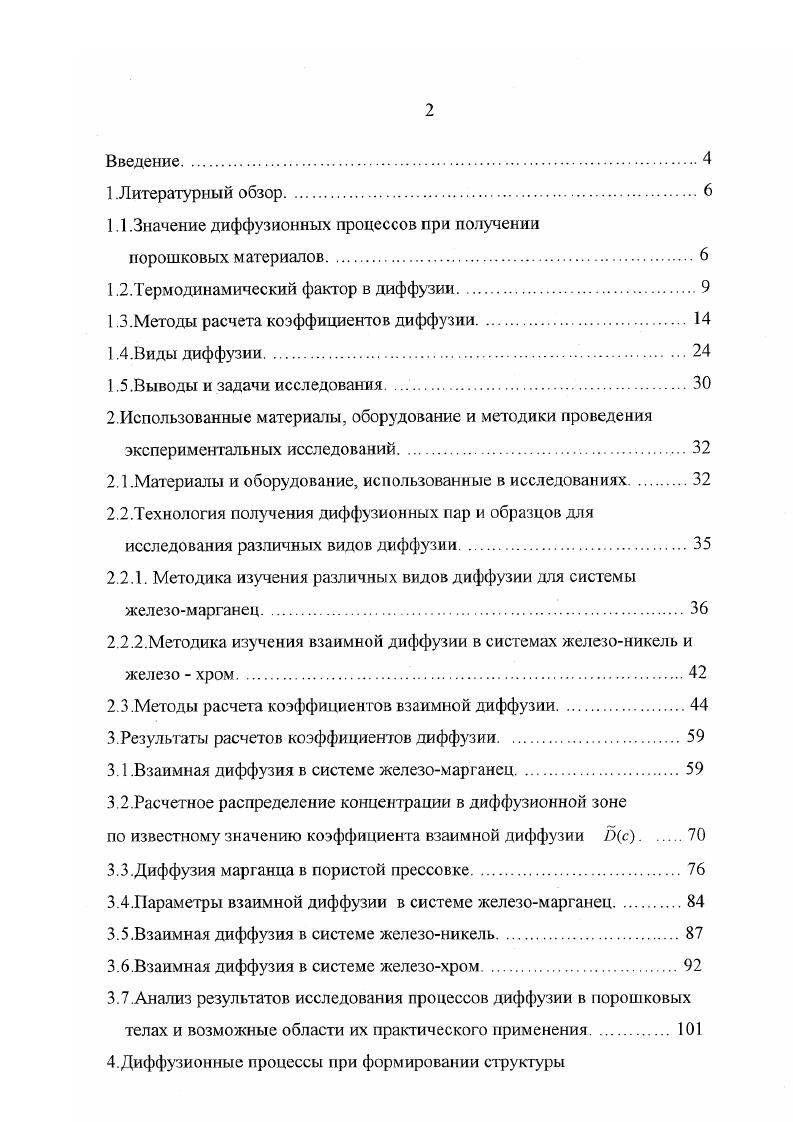

1.Литературный обзор.

1.1.Значение диффузионных процессов при получении

порошковых материалов.

1.2.Термодинамический фактор в диффузии

1.3.Методы расчета коэффициентов диффузии

1.4. В иды диффузии.

1.5.Выводы и задачи исследования. .

2.Использованные материалы, оборудование и методики проведения экспериментальных исследований.

2.1.Материалы и оборудование, использованные в исследованиях

2.2.Технология получения диффузионных пар и образцов для исследования различных видов диффузии

2.2.1. Методика изучения различных видов диффузии для системы железомарганец

2.2.2.Методика изучения взаимной диффузии в системах железоникель и железо хром
2.3.Методы расчета коэффициентов взаимной диффузии
3.Результаты расчетов коэффициентов диффузии
3.1 .Взаимная диффузия в системе железомарганец.
3.2.Расчетное распределение концентрации в диффузионной зоне
но известному значению коэффициента взаимной диффузии 5с
3.3.Диффузия марганца в пористой прессовке
3.4.Параметры взаимной диффузии в системе железомарганец.
3.5.Взаимная диффузия в системе железоникель.
3.6.Взаимная диффузия в системе железохром.
3.7.Анализ результатов исследования процессов диффузии в порошковых телах и возможные области их практического применения
4.Диффузионные процессы при формировании структуры
порошковых материалов.
4.1.Роль диффузии при формировании структуры стали ПЗп
4.2. Технологические варианты формирования структуры порошкового высокомарганцовистого сплава
4.3.Расчетное определение времени диффузионной гомогенизации сплава по известному значению Пс.
4.4.Формирование гетерогенной структуры порошкового материала, легированного хромом
5.Практичекое использование результатов исследования процессов
диффузии
Основные выводы по работе.
Литература


Как отмечалось выше, на самом деле движущая сила диффузии должна выражаться градиентом химического потенциала. В случае диффузии в одной фазе градиент химического потенциапа подобен градиенту концентрации, поэтому возможно определять коэффициенты диффузии в понятиях градиента концентрации. Решение уравнения 1. В момент 0 концентрация диффундирующего вещества там, куда будет протекать диффузия, равна нулю С , а Сх исходная концентрация. Тогда решение уравнения записывается в следующем виде ,

1. Здесь использовано обозначение интеграла ошибок интеграла Гаусса. В бинарных и многокомпонентных системах металлов протекают процессы взаимной диффузии. В может быть неодинаковой . Направленный массоперенос в такой системе вследствие различия коэффициентов диффузии получил название эффекта Киркендалла . Ол и Ов. ЪОАСвОвСА 1. В работе , на основе дифференциальных уравнений, описывающих распределение компонентов в зонах контакта разнородных частиц пористых порошковых систем, предложены формулы для определения эффективных коэффициентов взаимной диффузии. Зайт обобщил результаты большого числа исследований и пришел к выводу, что, строго говоря, вообще не существует кроме самодиффузии коэффициентов диффузии, не зависящих от концентрации. Решение уравнения 1. Щс связано с большими трудностями. Цс с целью установления наиболее простого способа с минимальной трудоемкостью и достаточной точностью. Одним из наиболее распространенных методов является графический метод решения уравнения 1. Больцмана , пришел к заключению, что в этом случае в уравнении 1.
