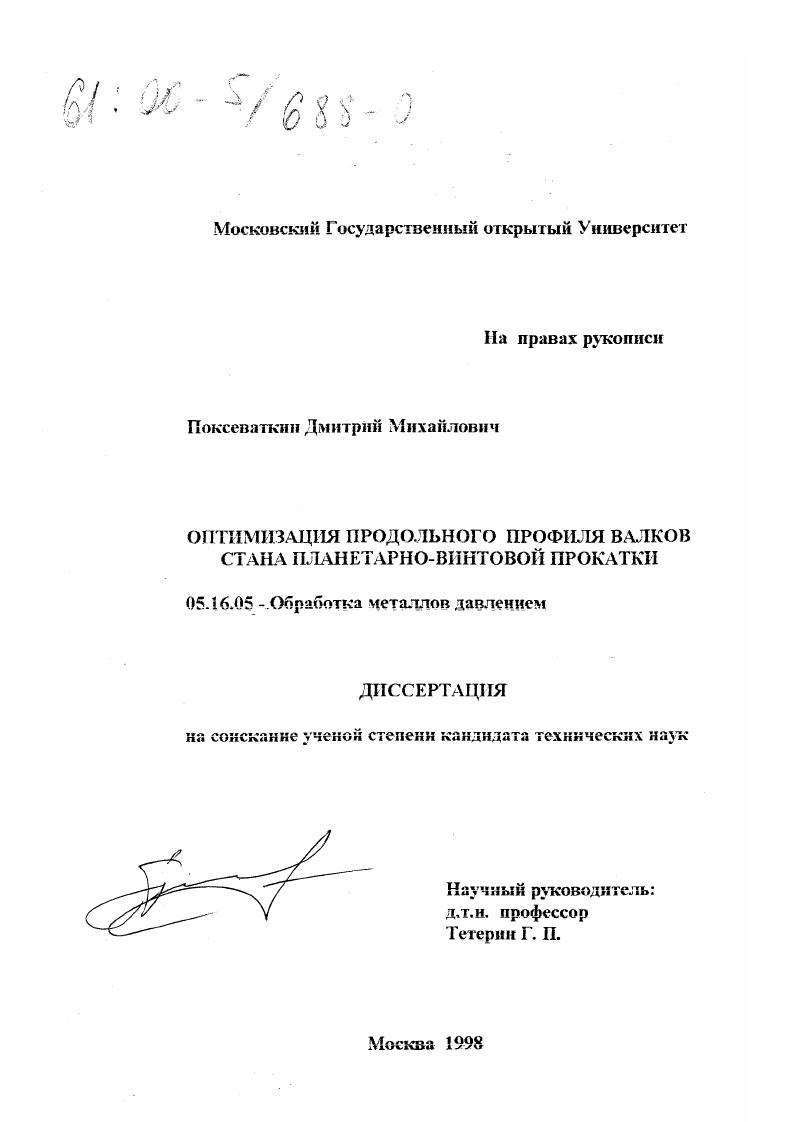

Оптимизация продольного профиля валков стана планетарно-винтовой прокатки

• Автор: Поксеваткин, Дмитрий Михайлович
• Шифр специальности: 05.16.05
• Научная степень: Кандидатская
• Год защиты: 1998
• Место защиты: Москва
• Количество страниц: 182 с. : ил.

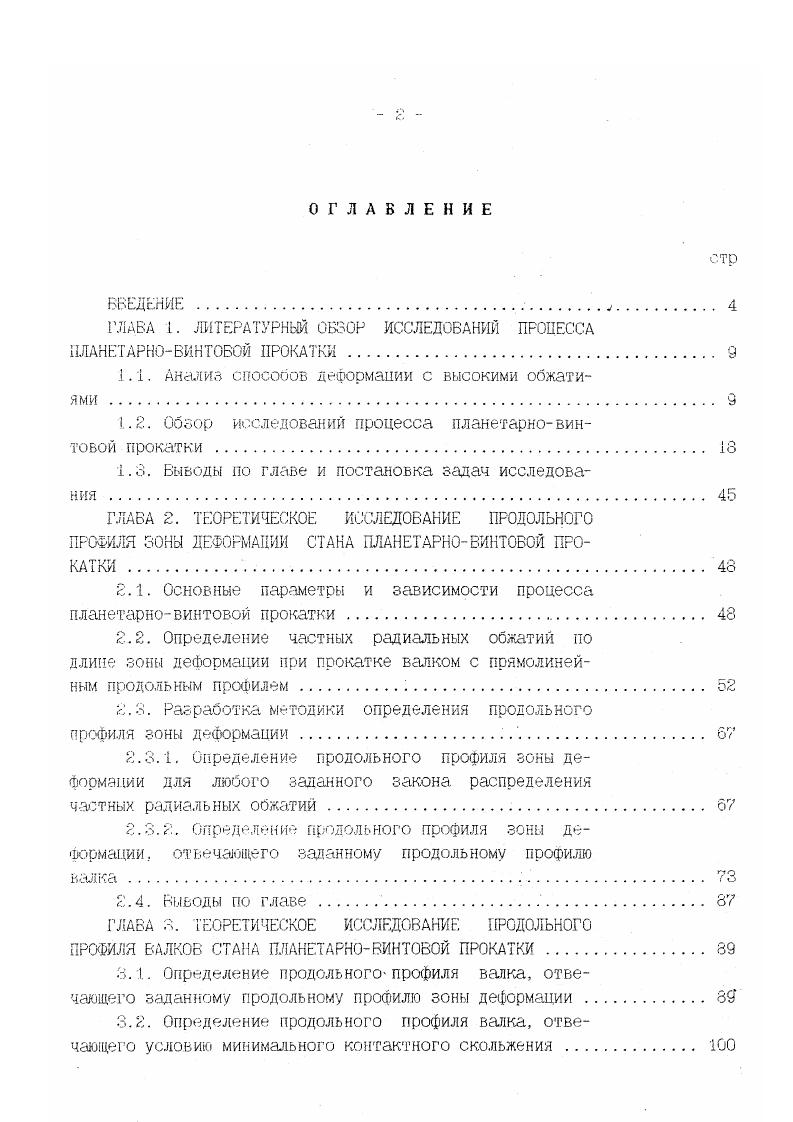

1.1. Анализ способов деформации с высокими обжатиями

1.2. Обзор исследований процесса планетарновинтовой прокатки

1.3. Выводы по главе и постановка задач исследования .

ГЛАВА 2. ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ ЗОНЫ ДЕФОРМАЦИИ СТАНА ПЛАНЕТАРНОВИНТОВОЙ ПРОКАТКИ

2.1. Основные параметры и зависимости процесса планетарновинтовой прокатки

2.2. Определение частных радиальных обжатий по длине зоны деформации при прокатке валком с прямолинейным продольным профилем

2.3. Разработка методики определения продольного

профиля зоны деформации.

2.3.1. Определение продольного профиля зоны деформации для любого заданного закона распределения

частных радиальных обжатий.

2.3.2. Определение продольного профиля зоны деформации отвечающего заданному продольному профилю
валка
2.4. Выводы по главе .
ГЛАВА 3. ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОДОЛЬНОГО
ПРОФИЛЯ ВАЛКОВ СТАНА ПЛАНЕТАРНОВИНТОВОЙ ПРОКАТКИ .
3.1. Определение продольного4 профиля валка, отвечающего заданному продольному профилю зоны деформации
3.2. Определение продольного профиля валка, отвечающего условию минимального контактного скольжения .

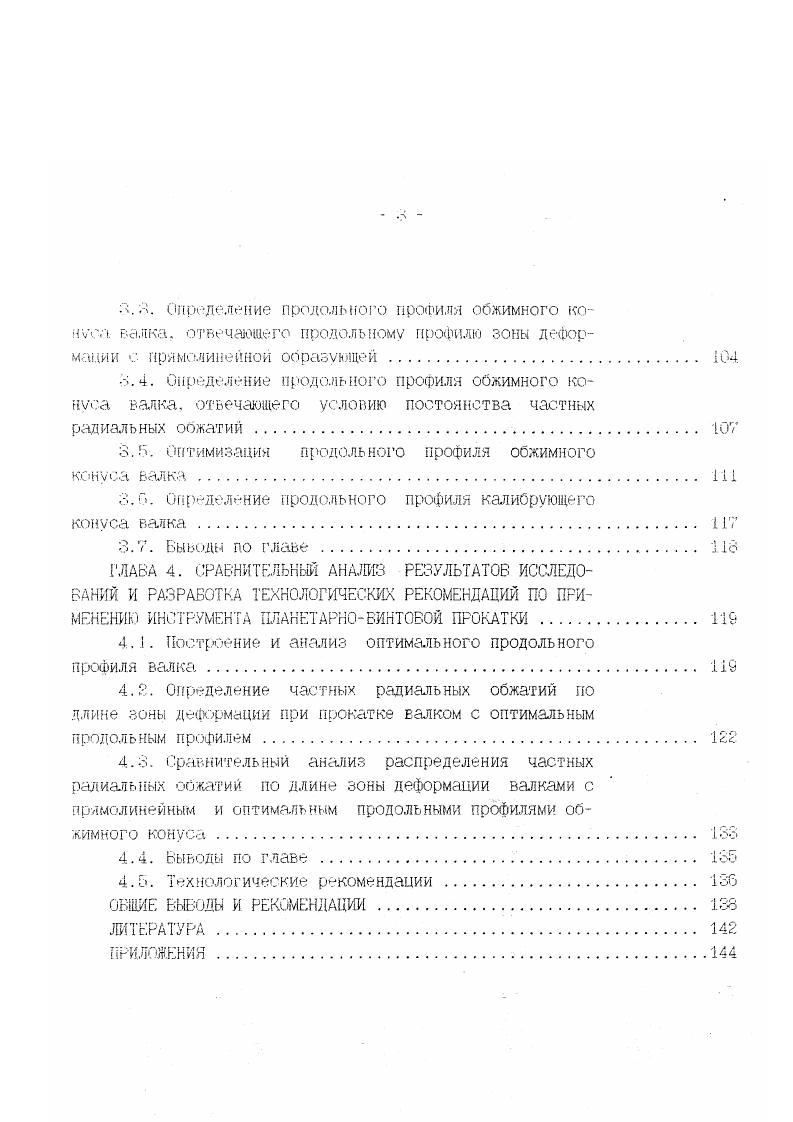

о. л. Определение продольного ПрОФИ.ПЯ обжимного КО
и v водка, отвечающего продольному профилю зоны дефор
мации с прямолинейном образующей .
о.4. Определение продольного профиля обжимного ко
нуса валка. отвечающего условию постоянства частных
радиальных обжатий
3. Г. Оптимизация продольного профиля обжимного
конуса валка Ш
3.0. Определение продольного профиля калибрующего
конуса валка
3.7. Выводы по главе
ГЛАВА 4. СРАВНИТЕЛЬНЫЙ АНАЛИЗ РЕЗУЛЬТАТОВ ИССЛЕДО
ВАНИЙ И РАЗРАБОТКА ТЕХНОЛОГИЧЕСКИХ РЕКОМЕНДАЦИЙ ПО ПРИ
МЕНЕНИЮ ИНСТРУМЕНТА ПЛАНЕТАРНОВИНТ ПРОКАТКИ
4.1. Построение и анализ оптимального продольного
профиля валка
4.3. Определение частных радиальных обжатий по
длине зоны деформации при прокатке валком с оптимальным
продольным профилем .1 пг,
4.3. Сравнительный анализ распределения частных
радиальных обжатий по длине зоны деформации валками с
прямолинейным и оптимальным продольными профилями об
жим но г о кон v .1 Г
4.4. Выводы по главе о
4.о. Технологические рекомендации
ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
ЛИТЕРАТУРА


Учитывая, что деформируемость изделия зависит от его механических характеристик и условий деформации, влияния формы и числа инструментов, коэффициента вытяжки на характер напряженного состояния в очаге деформации и степень уплотнения сердцевины заготовки, исследования проводили при испытании на осадку. Как известно, при осадке цилиндрической заготовки двумя плоскопараллельными плитами без трения, в обьеме заготовки возникает одноосная схема сжатия и равномерная трехосная деформация. Во всех других случаях осадки возникают неравномерные напряжения и деформации. При этом в центральной области заготовки преобладают сжимающие напряжения, а в радиальном направлении действуют растягивающие напряжения. Условия вытяжки отличаются от условий осадки. Если под действием бойка поперек оси прутка обжимаемая ширина участка обычно велика, то в продольном направлении обжимаемая длина мала, что обеспечивает создание небольшого сопротивления деформации в этом направлении и получение, в результате, высокого коэффициента вытяжки. Чем больше угол поперечного охвата прутка бойком, тем меньше поперечные растягивающие напряжения. Тот же эффект дает увеличение обжатия при деформации плоскими бойками, поскольку обжимаемая ширина увеличивается . Так же как и при осадке, в процессе протяжки заготовка уширяется в сторону свободной поверхности, что отрицательно влияет на уплотнение и может привести к разрывам в сердцевине рис. Таким образом, любая система деформации должна обеспечивать наибольшее уплотнение сердцевины и высокий коэффициент вытяжки. При деформации тремя инструментами рис.
