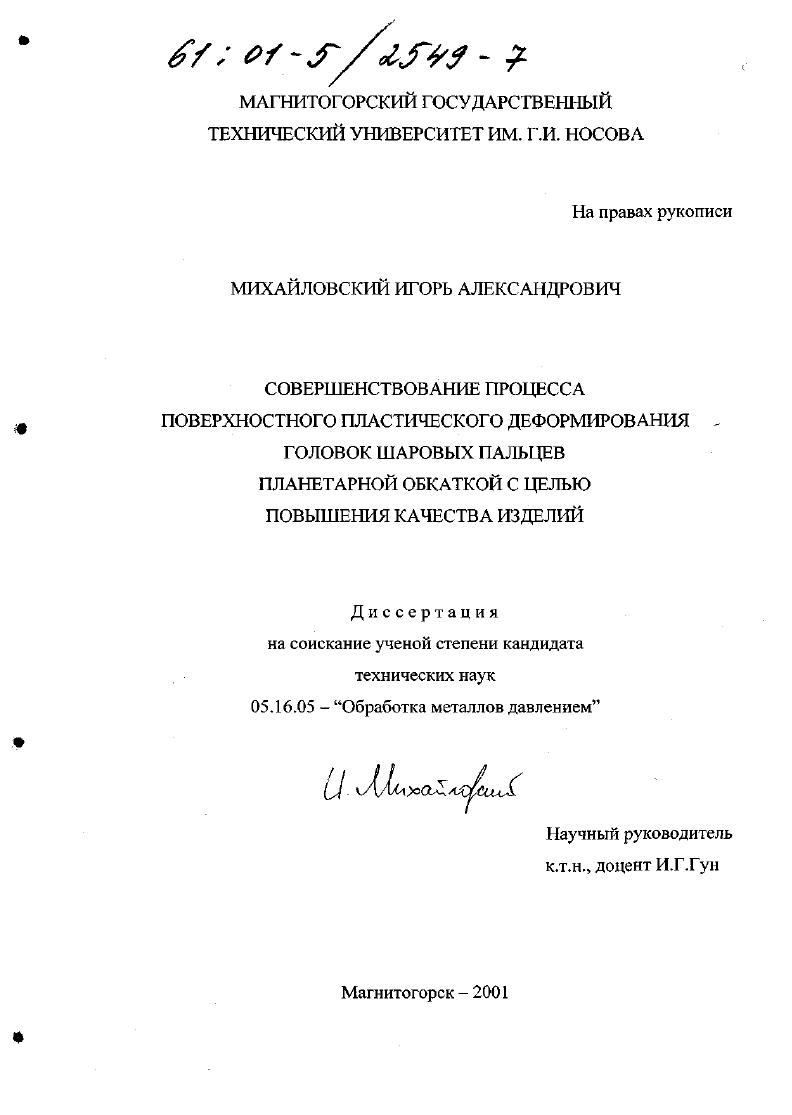

Совершенствование процесса поверхностного пластического деформирования головок шаровых пальцев планетарной обкаткой с целью повышения качества изделий

• Автор: Михайловский, Игорь Александрович
• Шифр специальности: 05.16.05
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Магнитогорск
• Количество страниц: 138 с. : ил

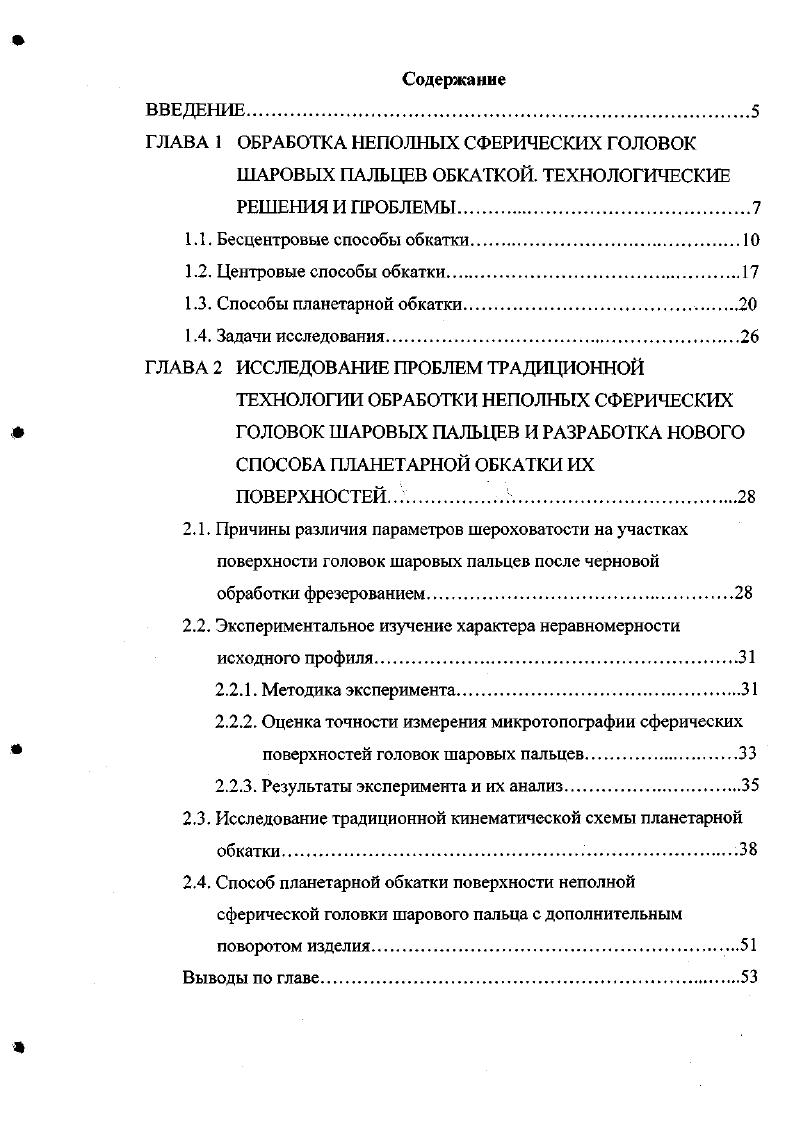

ВВЕДЕНИЕ. Бесцентровые способы обкатки. СПОСОБА ПЛАНЕТАРНОЙ ОБКАТКИ ИХ ПОВЕРХНОСТЕЙ. Методика эксперимента. Оценка точности измерения микротопографии сферических поверхностей головок шаровых пальцев. Результаты эксперимента и их анализ. Выводы по главе

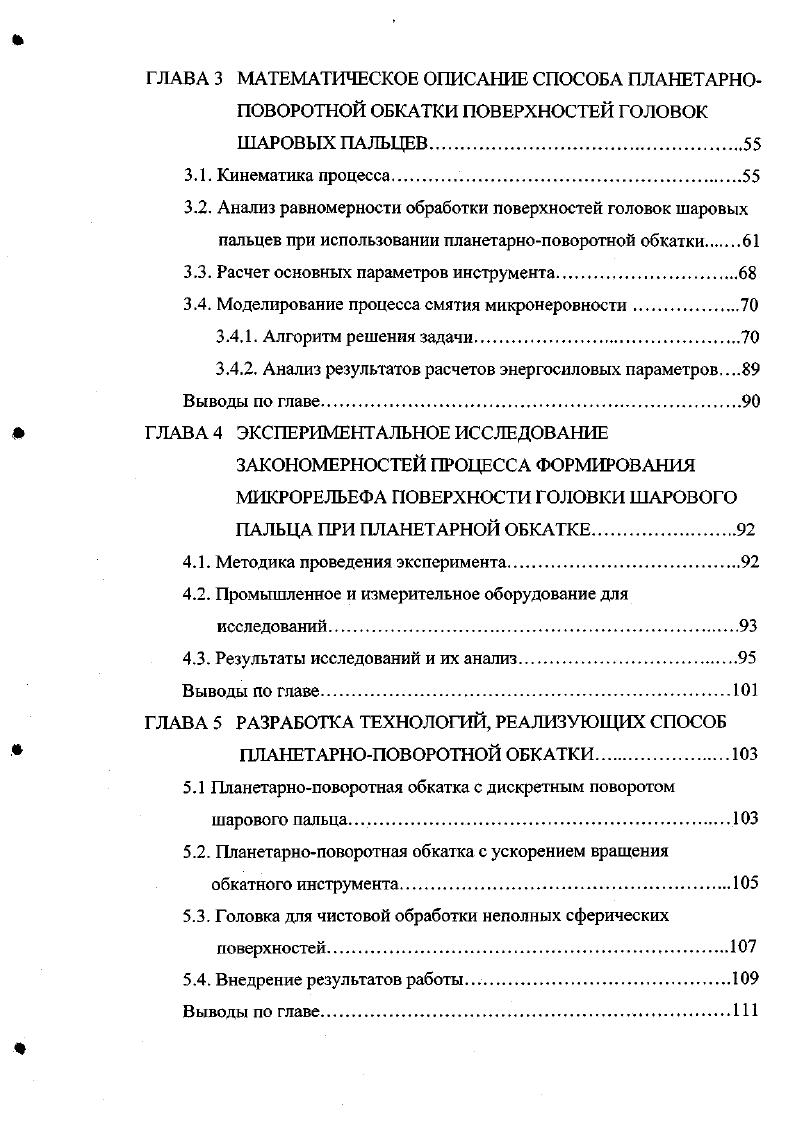

ГЛАВА 3 МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ СПОСОБА ПЛАНЕТАРНОПОВОРОТНОЙ ОБКАТКИ ПОВЕРХНОСТЕЙ ГОЛОВОК ШАРОВЫХ ПАЛЬЦЕВ. Кинематика процесса. Моделирование процесса смятия микронеровности. Л. Алгоритм решения задачи. Промышленное и измерительное оборудование для исследований. Результаты исследований и их анализ. Выводы по главе. ПЛАНЕТАРНОПОВОРОТНОЙ ОБКАТКИ. Планетарноповоротная обкатка с ускорением вращения обкатного инструмента. Головка для чистовой обработки неполных сферических поверхностей. Внедрение результатов работы. Выводы по главе. Рис. Калибрование шаровых пальцев применяется также на ГАЗе, однако на данном предприятии в качестве деформирующего инструмента выступают плоские плашки рис. Согласно технологии, профильная поверхность пальца, в которую помимо прочих входит и сферический участок диаметром ,0 мм, калибруется за 1,5 с.


К ним можно отнести большие усилия, сопровождающие протекание данного процесса, возрастающие при увеличении размеров обрабатываемых деталей, а также сложность изготовления профильного инструмента, применение которого возможно лишь при обработке изделий определенного вида и размера. Рис. Более перспективна неполноконтактная бесцентровая обкатка с круговой самоподачей детали по меридиану рис. При данном способе обработки сферических поверхностей шаровому пальцу сообщают только одно принудительное движение вращение, а круговая подача создается определенной ориентацией детали относительно обкатных роликов . Контакт рабочих роликов с деталью неполный, и это значительно снижает усилия обкатывания. Для обработки указанным способом сферическая поверхность детали 1 устанавливается между тремя роликами ведущим 2, поджимным 3 и опорным 4, которые обеспечивают ориентацию и вращение детали. Для осуществления подачи по периметру обкатываемой поверхности свободный стержень детали размещается на опоре 5 под некоторым углом а к плоскости осей деформирующих роликов 2 и 3 . Деталь в процессе обкатки совершает сложное движение. От ведущего ролика она получает вращение вокруг своей продольной оси. Кроме того, ввиду непараллельное оси детали и плоскости осей роликов возникает медленное круговое движение стержня по опорной поверхности вокруг центра сферы, что создает круговую самоподачу обкатываемой сферической поверхности относительно роликов. Данный способ обработки сферических поверхностей был внедрен на заводе Автозапчасть г.
