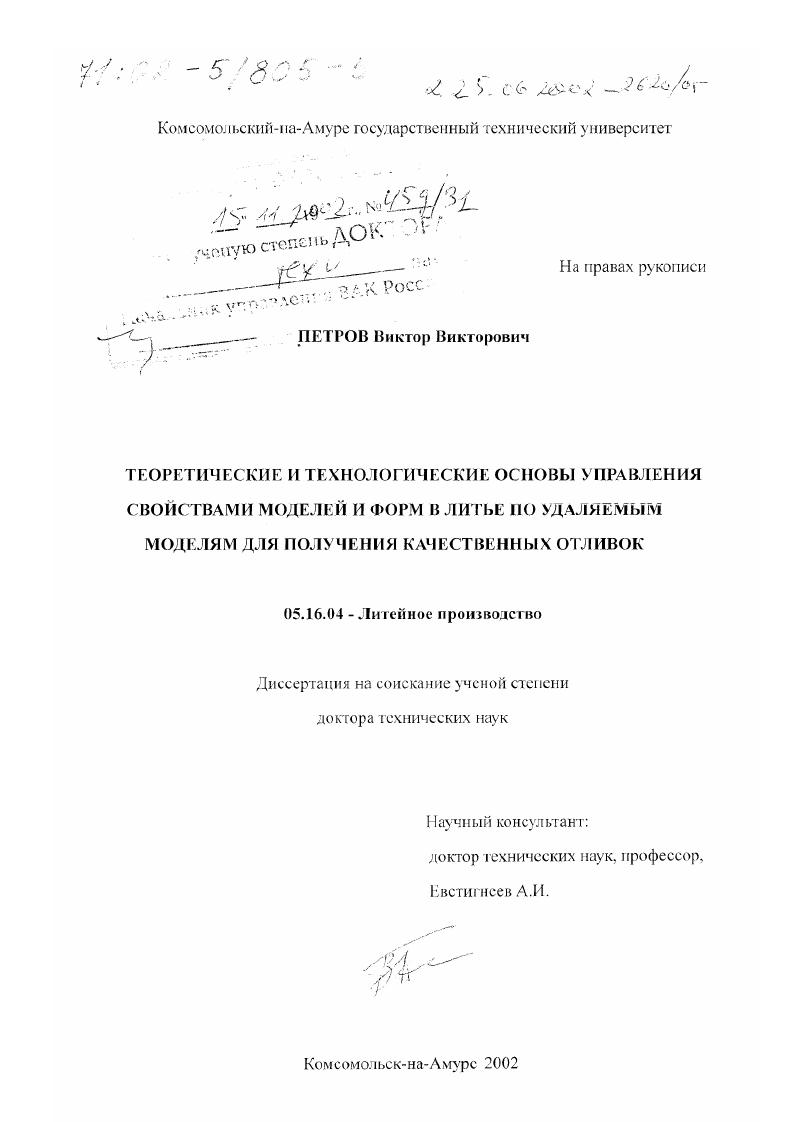

Теоретические и технологические основы управления свойствами моделей и форм в литье по удаляемым моделям для получения качественных отливок

• Автор: Петров, Виктор Викторович
• Шифр специальности: 05.16.04
• Научная степень: Докторская
• Год защиты: 2002
• Место защиты: Комсомольск-на-Амуре
• Количество страниц: 394 с. : ил

ВВЕДЕНИЕ.

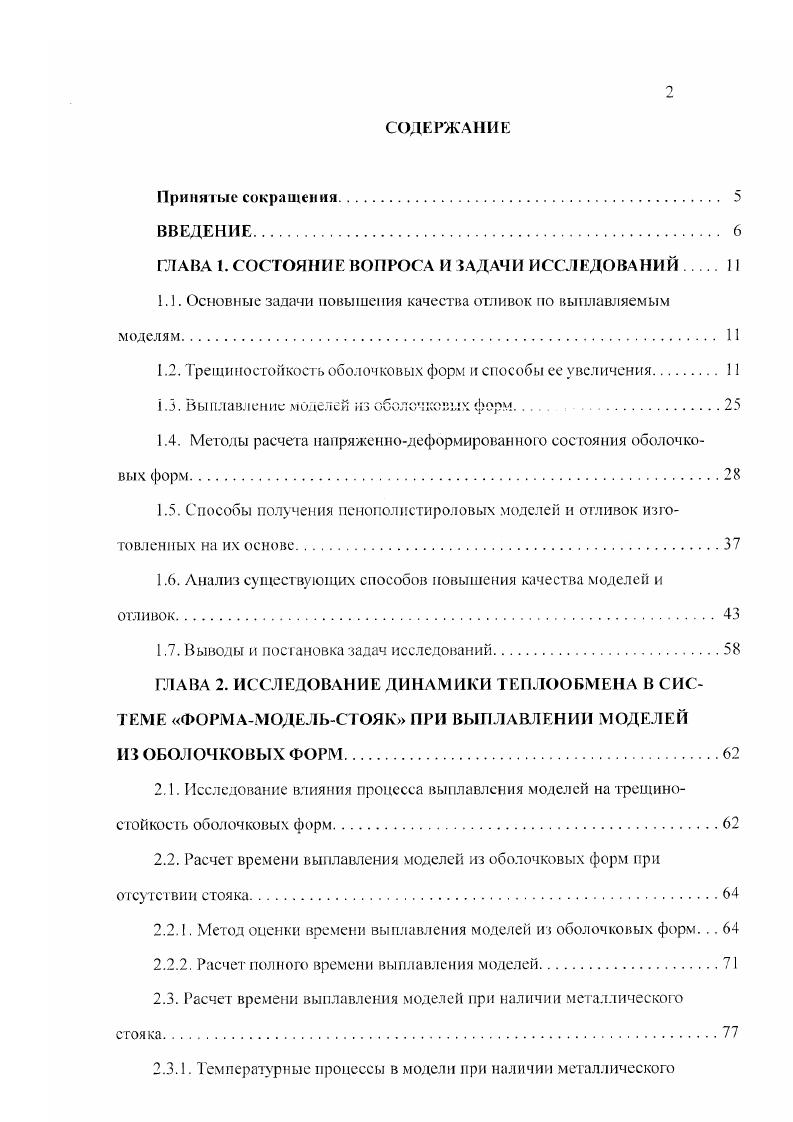

ГЛАВА 1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ.

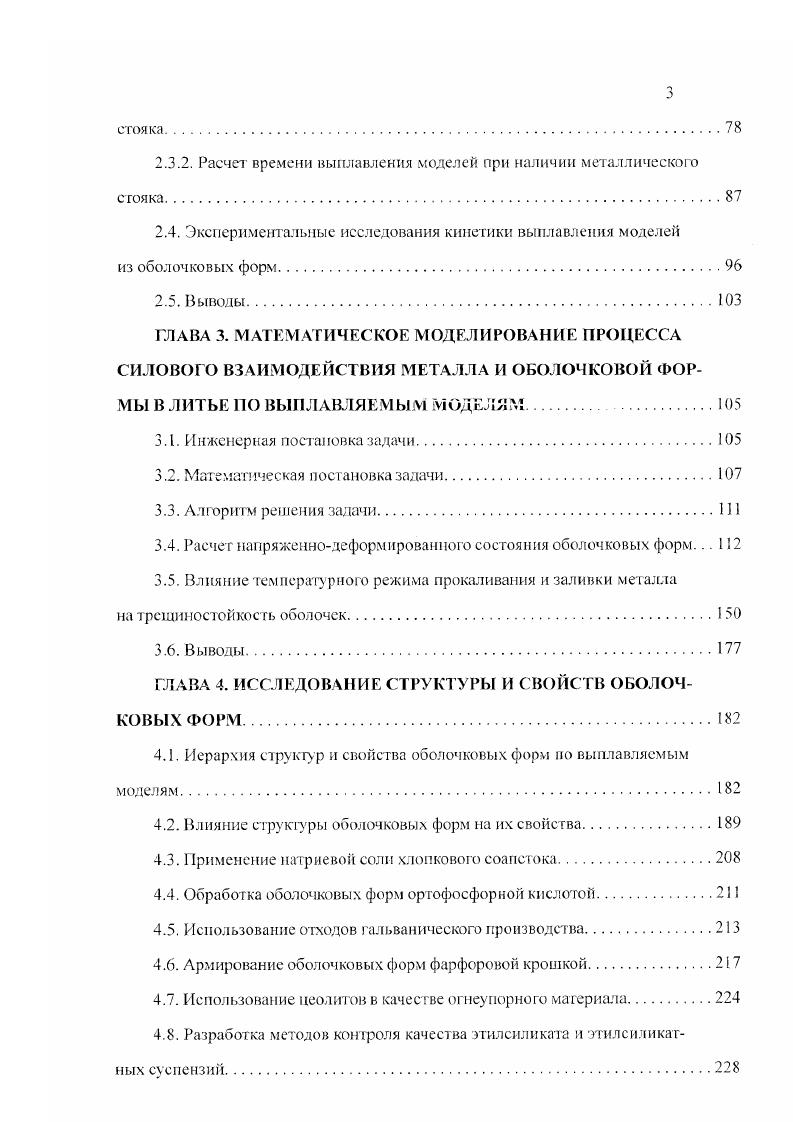

1.1. Основные задачи повышения качества отливок по выплавляемым моделям.

1.2. Трециностойкость оболочковых форм и способы се увеличения

1.3. Выплавление моделей из оболочковых форм.

1.4. Методы расчета напряженнодеформированного состояния оболочковых форм

1.5. Способы получения пенополистироловых моделей и отливок изготовленных на их основе

1.6. Анализ существующих способов повышения качества моделей и отливок.

1.7. Выводы и постановка задач исследований

ГЛАВА 2. ИССЛЕДОВАНИЕ ДИНАМИКИ ТЕПЛООБМЕНА В СИСТЕМЕ ФОРМАМОДЕЛЬСТОЯК ПРИ ВЫПЛАВЛЕНИИ МОДЕЛЕЙ ИЗ ОБОЛОЧКОВЫХ ФОРМ.
2.1. Исследование влияния процесса выплавления моделей на трещиностойкость оболочковых форм
2.2. Расчет времени выплавления моделей из оболочковых форм при отсутствии стояка.
2.2 Метод оценки времени выплавления моделей из оболочковых форм.
2.2.2. Расчет полного времени выплавления моделей
2.3. Расчет времени выплавления моделей при наличии металлического
2.3.1. Температурные процессы в модели при наличии металлического
э
2.3.2. Расчет времени выплавления моделей при наличии металлического стояка
2.4. Экспериментальные исследования кинетики выплавления моделей
из оболочковых форм.
2.5. Выводы.
ГЛАВА 3. МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ ПРОЦЕССА
СИЛОВОГО ВЗАИМОДЕЙСТВИЯ МЕТАЛЛА И ОБОЛОЧКОВОЙ ФОРМЫ В ЛИТЬЕ ПО ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ
3.1. Инженерная постановка задачи.
3.2. Математическая постановка задачи.
3.3. Алгоритм решения задачи
3.4. Расчет напряженнодеформированного состояния оболочковых форм.
3.5. Влияние температурного режима прокаливания и заливки металла
на трещиностойкос ть оболочек1
3.6. Выводы.
ГЛАВА 4. ИССЛЕДОВАНИЕ СТРУКТУРЫ И СВОЙСТВ ОБОЛОЧКОВЫХ ФОРМ.
4.1. Иерархия структур и свойства оболочковых форм по выплавляемым моделям
4.2. Влияние структуры оболочковых форм на их свойства
4.3. Применение натриевой соли хлопкового соапстока.
4.4. Обработка оболочковых форм ортофосфорной кислотой
4.5. Использование отходов гальванического производства.
4.6. Армирование оболочковых форм фарфоровой крошкой
4.7. Использование цеолитов в качестве огнеупорного материала.
4.8. Разработка методов контроля качества этил сили ката и этил силикатных суспензий
4.8.1. Фотометрический метод определения качества этилсиликага.
4.8.2. Метод диэлектрической спектроскопии.
4.9. Выводы
ГЛАВА 5. ИССЛЕДОВАНИЕ ВЛИЯНИЯ ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ ПРЕДВАРИТЕЛЬНОГО ВСПЕНИВАНИЯ ПОЛИСТИРОЛА НА ЕГО СВОЙСТВА
5.1. Влияние температурного режима вспенивания па объемную массу пенополистирола
5.2. Влияние температурного режима предварительного вспенивания на размер гранул пенополистирола
5.3. Исследование физикомеханических свойств пенополлстироловых моделей
5.4. Исследование размерной точности пенополистироловых моделей
5.5. Исследование геометрической точности пенополистироловых моделей
5.6. Выводы
ГЛАВА 6. РАЗМЕРНОГЕОМЕТРИЧЕСКАЯ ТОЧНОСТЬ ОТЛИВОК
И ОПЫТНОПРОМЫШЛЕННЫЕ ИСПЫТАНИЯ
6.1. Размерная и геомсгрическая точность отливок, полученных по пенополистироловым моделям.
6.2. Технология получения пенополистироловых моделей.
6.3. Технология приготовления форм по газифицируемым и выжигаемым моделям
6.4. Технология получения отливок
6.5. Выводы
ОБЩИЕ ВЫВОДЫ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК.
ПРИЛОЖЕНИЕ 1.
ПРИЛОЖЕНИЕ 2.
Принятые сокращении
ВЖМ выжигаемая модель
ВМ выплавляемая модель
ГМ газифицируемая модель
ДС диэлектрическая спектроскопия
ЖМ жидкий металл
ЖСС жидкоподвижные самотвердеюшие смеси
КТР коэффициент термического расширения
ЛГМ литье по газифицируемым моделям
1 литье по выплавляемым моделям
ЛПС литннковопитающая система
МКЭ метод конечных элементов
МС модельный состав
НДС напряженнодеформируемое состояние
ОГП отход гальванического производства
ОН опорный наполнитель
ОФ оболочковая форма
ПАВ поверхностноактивное вещество
ПВС поливиниловый спирт
1I полимегилмегакрилаг оргстекло
ППМ пенополистироловая модель III 1 пенополистирол ПС полистирол
РМС расплав модельного состава
СНБС сыпучий наполнитель без связующего
ХК хромелькопелевая термопара
ЭАФ эфироальдегидная фракция
ЭТС этил силикат
