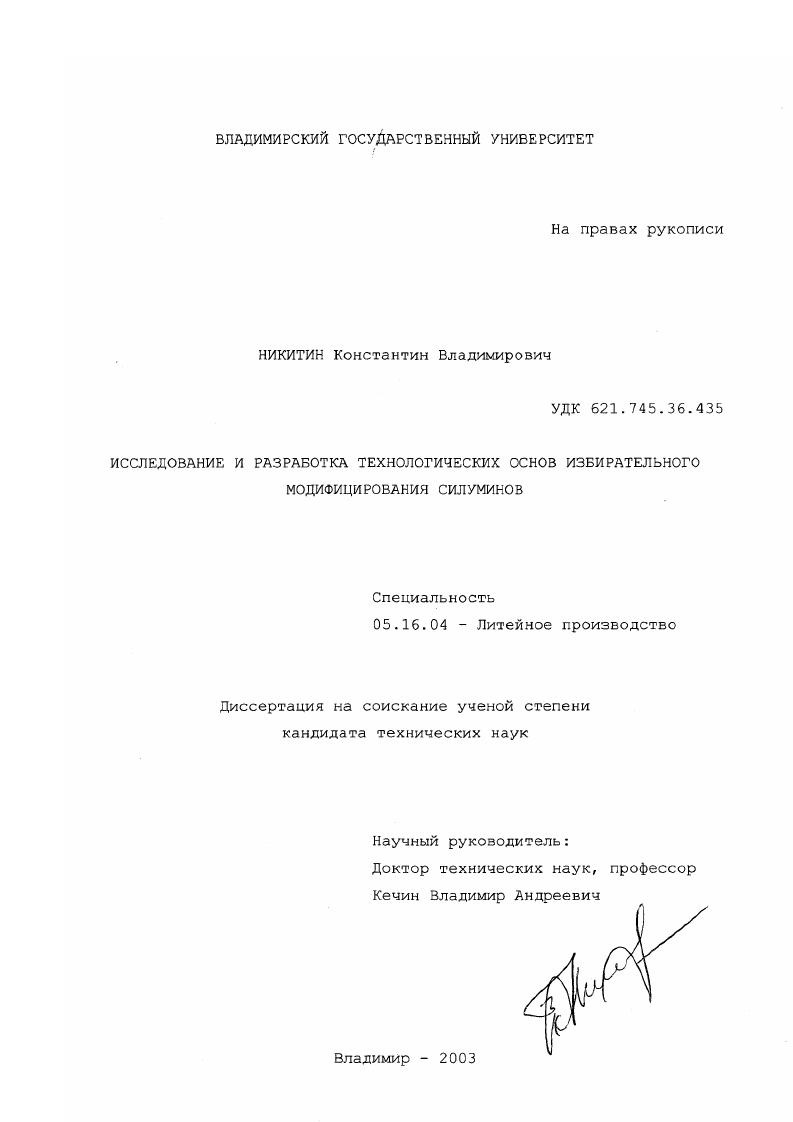

Исследование и разработка технологических основ избирательного модифицирования силуминов

• Автор: Никитин, Константин Владимирович
• Шифр специальности: 05.16.04
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Владимир
• Количество страниц: 200 с. : ил

Введение

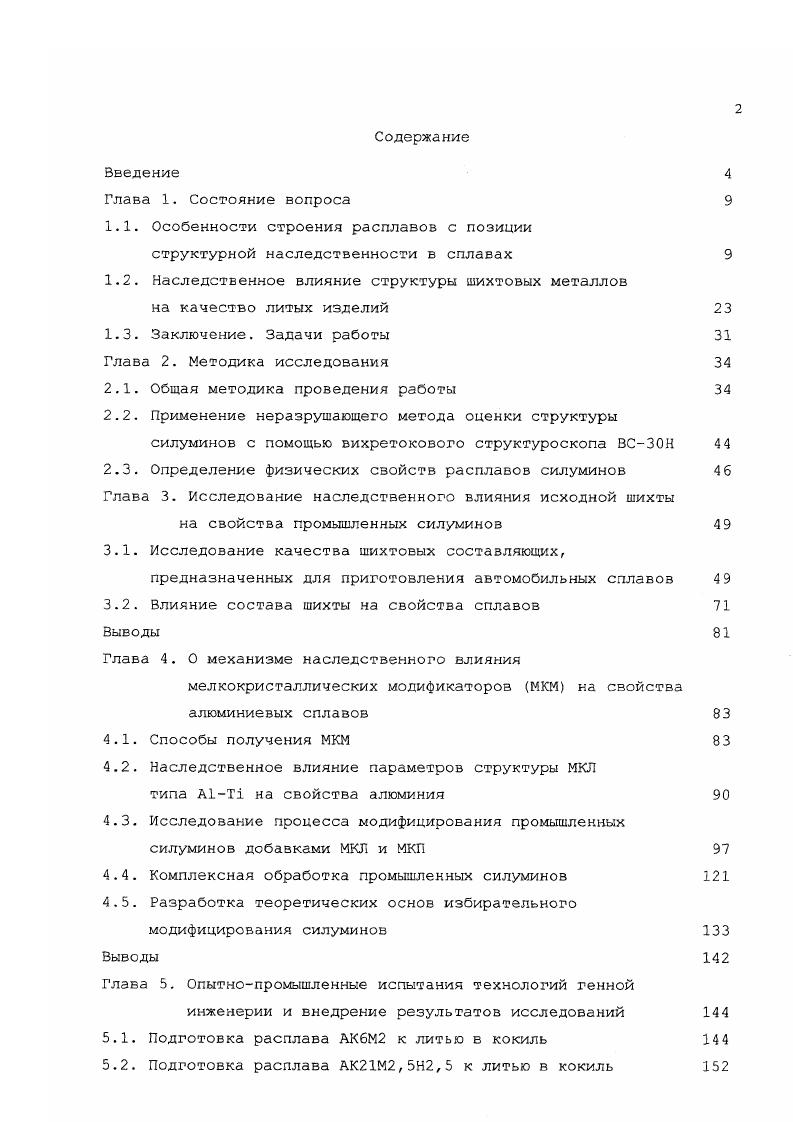

Глава 1. Состояние вопроса

1.1. Особенности строения расплавов с позиции структурной наследственности в сплавах

1.2. Наследственное влияние структуры шихтовых металлов на качество литых изделий

1.3. Заключение. Задачи работы Глава 2. Методика исследования

2.1. Общая методика проведения работы

2.2. Применение неразрушающего метода оценки структуры силуминов с помощью вихретокового структуроскопа ВСЗОН
2.3. Определение физических свойств расплавов силуминов Глава 3. Исследование наследственного влияния исходной шихты

на свойства промышленных силуминов

3.1. Исследование качества шихтовых составляющих, предназначенных для приготовления автомобильных сплавов

3.2. Влияние состава шихты на свойства сплавов Выводы

Глава 4. О механизме наследственного влияния
мелкокристаллических модификаторов МКМ на свойства алюминиевых сплавов
4.1. Способы получения МКМ
4.2. Наследственное влияние параметров структуры МКЛ типа А1Т1 на свойства алюминия
4.3. Исследование процесса модифицирования промышленных силуминов добавками МКЛ и МКП
4.4. Комплексная обработка промышленных силуминов
4.5. Разработка теоретических основ избирательного модифицирования силуминов
Глава 5. Опытнопромышленные испытания технологий генной инженерии и внедрение результатов исследований
5.1. Подготовка расплава АК6М2 к литью в кокиль
5.2. Подготовка расплава АКМ2,5Н2,5 к литью в кокиль

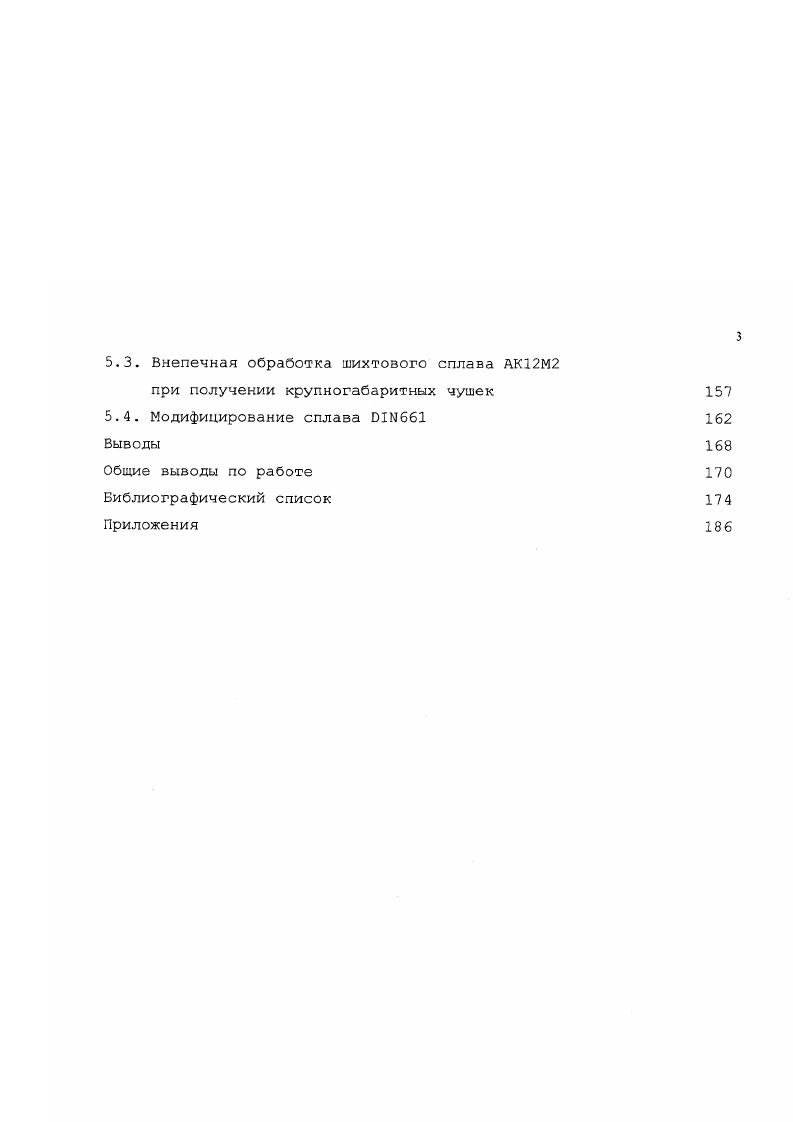

5.3. Внепечная обработка шихтового сплава АКМ
при получении крупногабаритных чушек
5.4. Модифицирование сплава I1
Выводы
Общие выводы по работе
Библиографический список
Приложения
ВВЕДЕНИЕ


Именно в наличии границы раздела между унаследованной частицей расплава и дисперсионной средой заключается одно из основных и важных различий коллоидной модели от квазипсликристаллической, квазихимической и кластерновакансионной. С этой точки зрения становятся объяснимыми факты длительного сохранения микроненоднородного строения расплавов в реальных промышленных условиях. На основании собственных исследований и обобщения существующих моделей В. И. Никитин предложил схематичную фотографию строения реального расплава в широком интервале температур, являющуюся, по существу, обобщенной моделью микронеоднородного строения жидких сплавов 1. Существование и преобладание тех или иных составляющих расплава зависит от температуры перегрева. Данный подход позволяет объяснить существование четкой наследственной связи в интервале температур Тцлавл. Тэаливки реальные технологические температуры за счет преобладания в структуре расплавов активированных примесей и коллоидных образований. При значительных перегревах С для силуминов ЮС0С для сплавов переходный металл происходит полное устранение унаследованной микронеоднородности, так как расплав переходит в равновесное состояние. Рассмотренные выше модели и теории микронеоднородного строения расплавов основаны на богатом экспериментальном и практическом материале. Исследования температурных зависимостей вязкости, плотности, электропроводности, растворимости водорода в жидких металлах и сплавах позволили установить происходящие в расплавах структурные изменения в широких температурных интервалах . С, соответственно. Выявлены скачкообразные разрывы на политермах плотности алюминия при 5, 5, и . А, А9, А обнаружено скачкообразные изменения кинематической вязкости в режиме нагрева и явление гистерезиса при охлаждении в интервале С . На основании полученных данных авторы квазиполикристаллической модели высказывают предположение о возможности структурных превращений в следующих температурных интервалах С , ,
Наряду с этим, противоположная точка зрения о структурных полиморфных превращениях излагается в работах . Противоречивая картина сложилась и з трактовке структур бинарных и многокомпонентных алюминиевых расплавов. По мнению , для бинарных расплавов характерно наличие группировок трех типов ближнего упорядочения. Авторы делают предположение, что при интерпретации структуры этих упорядочений можно говорить не о микрогруппировках из исходных кристаллических решеток, а о композиционном мотиве исходных кристаллических соединений, проявляющихся з близости парциальных координационных чисел и межатомных расстояний. В зависимости от диаграмм состояния предлагается условное разделение бинарных расплавов на три класса системы твердых растворов, системы с соединениями и системы эвтектического типа. Для систем с химическим соединением и эвтектического типа ближнее упорядочение в расплавах, даже при перегревах должно формироваться, воспроизводя композиционный мотив эвтектической кристаллической фазы. Таким образом, можно сделать вывод о том, что в перегретых расплавах подобного типа могут находиться структурные элементы, содержащие информацию о структуре расплава. Наибольшее число работ в этом вопросе посвящено системе А1. ГЦК, ОЦК и ПК. Это является одной из основных причин образования микроагрегаций кластеров з жидком состоянии. По мнению В. С следует ожидать полного вырождения неоднородности. Большой вклад в разработку моделей строения жидких и твердых силуминов внесли работы Ю. Н. Тарана, В. И. Мазура и А. Пригуновой. Д количество комплексов на единицу объема . Предполагается существование микрообластей с различными типами упаковок, отличающихся концентрацией компонентов , а расплав силумина включает, как минимум, три структурные составляющие гетерофазные комплексы атомов кремния, стабилизированные направленными межатомными связями зону раствора кремния в алюминии с металлизированными связями i микрообласти со стехиометрией силицида xi. Различия заключаются, с одной стороны, в сильном межатомном взаимодействии разносортных атомов и, с другой стороны, образовании комплексов с преимущественным взаимодействием атомов i.
