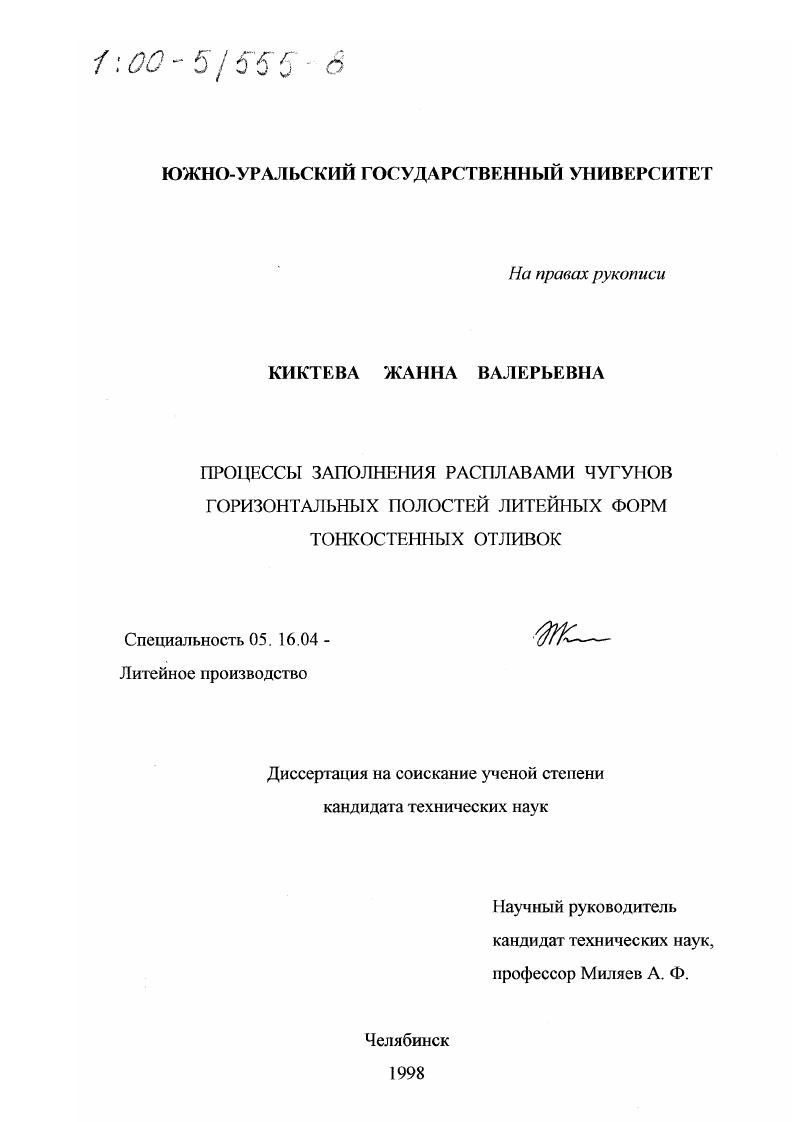

Процессы заполнения расплавами чугунов горизонтальных полостей литейных форм тонкостенных отливок

• Автор: Киктева, Жанна Валерьевна
• Шифр специальности: 05.16.04
• Научная степень: Кандидатская
• Год защиты: 1998
• Место защиты: Челябинск
• Количество страниц: 144 с. : ил.

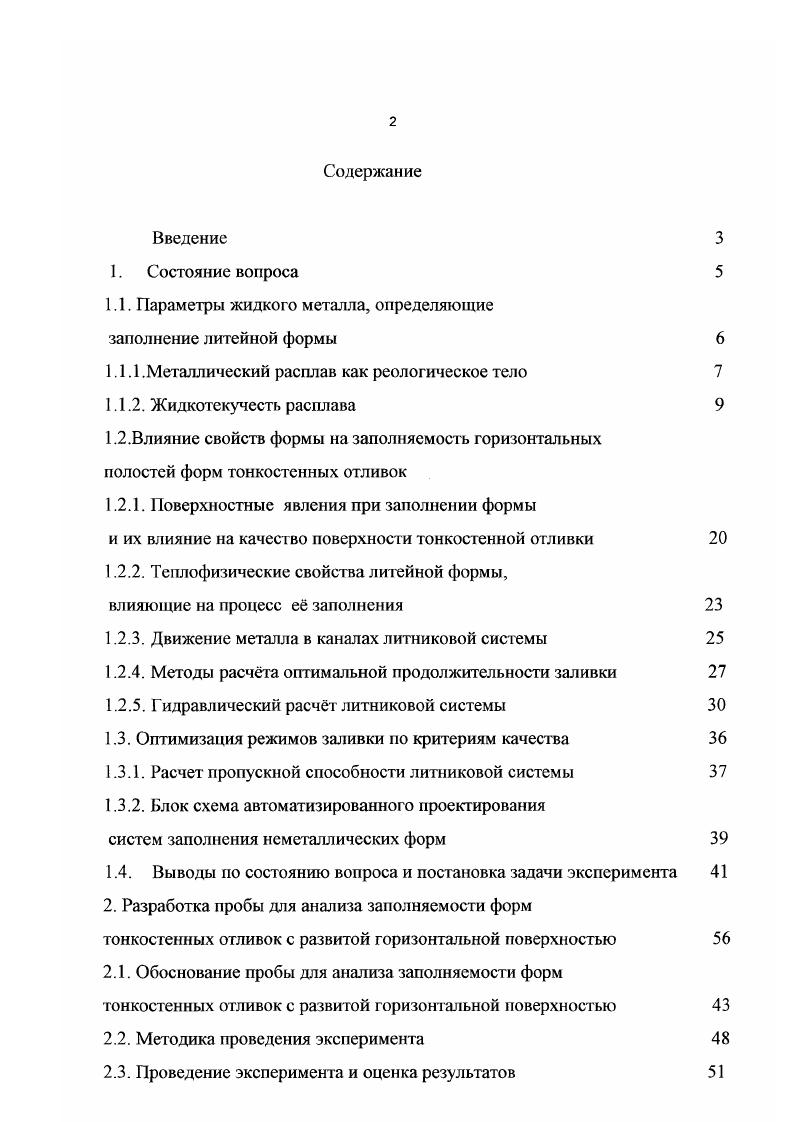

Введение 1. Основные выводы Литература риложения

том совместного действия гидродинамических и тепловых условий течения расплава и его свойств. Обшая картина заполнения следующая сначала расплав течет сплошным потоком, без выступов, ровным фронтом, но в течение некоторого промежутка времени конфигурация фронта потока изменяется отдельные выступыязыки, продвигаясь вглубь формы, значительно опережают основную часть расплава, которая, охладившись полностью останавливается. Упрошенная схема движения расплава отдельными языками представлена на рис 1. Образование языка на каком либо участке фронта потока расплава значительно влияет на распределение температур на этом участке. Поток расплава, движущийся в зоне Л рис 1. На соседних участках движение замедляется и металл, охлаждаясь в зонах Б, переходит в тврдожидкое состояние, затрудняя дальнейшее продвижение фронта потока расплава. Перепад температур в зонах А и Б увеличивается, приводя к образованию проточных участков в зоне А устойчивых горячих струй, составляющих осевую часть языков.


Образование языка на каком либо участке фронта потока расплава значительно влияет на распределение температур на этом участке. Поток расплава, движущийся в зоне Л рис 1. На соседних участках движение замедляется и металл, охлаждаясь в зонах Б, переходит в тврдожидкое состояние, затрудняя дальнейшее продвижение фронта потока расплава. Перепад температур в зонах А и Б увеличивается, приводя к образованию проточных участков в зоне А устойчивых горячих струй, составляющих осевую часть языков. С точки зрения практического получения качественной отливки, представляет интерес вопрос о возможности благоприятного слияния отдельных языков, для чего необходимо в зонах Б использовать технологические изменения в конструкции отливки пополнения, служащие для осаждения тврдой фазы, замедляющей движение. При горизонтальном движении отсутствует доминирующая сила, воздействие которой способствовало бы упорядочению течения, в отличии от заполнения вертикальных стенок, металл в этом случае находится в состояниии безразличною равновесия но отношению к силе тяжести. Течение отдельными языками протоками энергетически выгоднее, так как способствует снижению сопротивления поверхностных сил. I зал1а Ьсрх , 1. V скорость движения расплава в форме , м с х приведенная толщина стенки отливки , м . Анализируя существующие методы оценки жидкотекучести расплава следует отметить, что все они не дают наглядной, реальной картины заполнения полостей форм тонкостенных отливок. Причм практически все методы основаны на принципе прекращения течения расплава в полости формы постоянного сечения.
