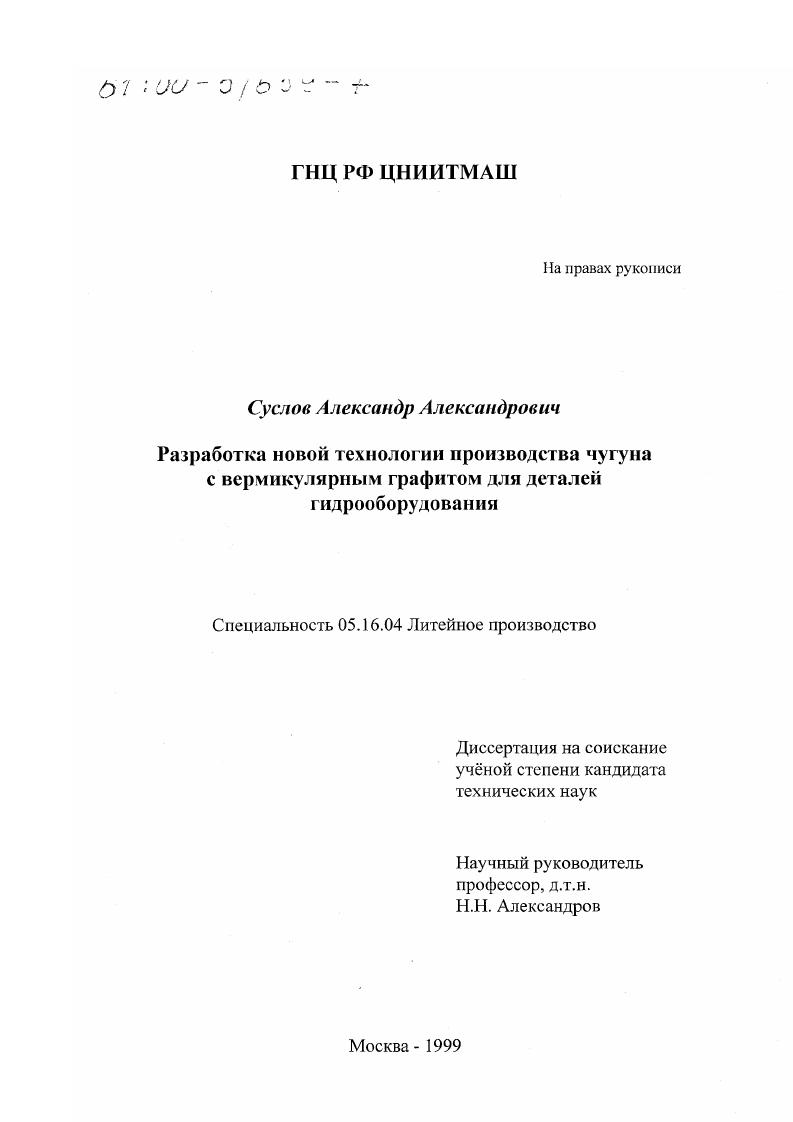

Разработка новой технологии производства чугуна с вермикулярным графитом для деталей гидрооборудования

• Автор: Суслов, Александр Александрович
• Шифр специальности: 05.16.04
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 106 с. : ил.

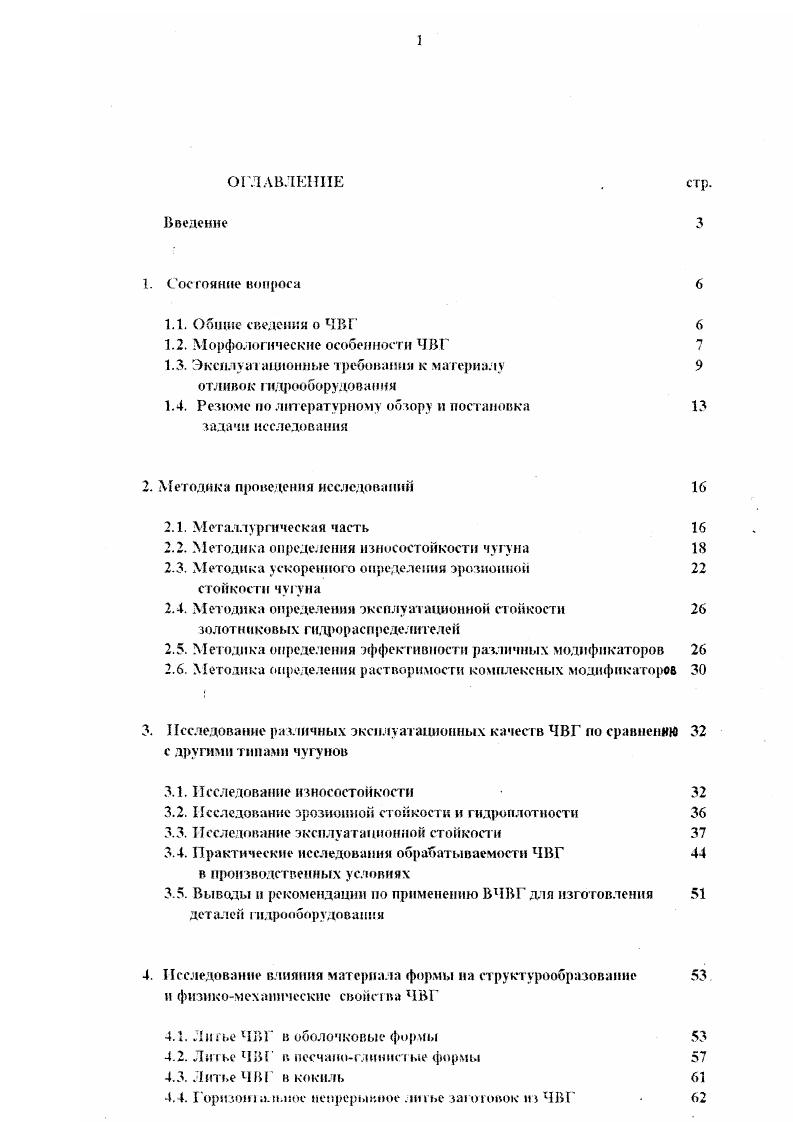

ОГЛАВЛЕНИЕ . Горнзот алыюе непрерывное литье заготовок из ЧВГ

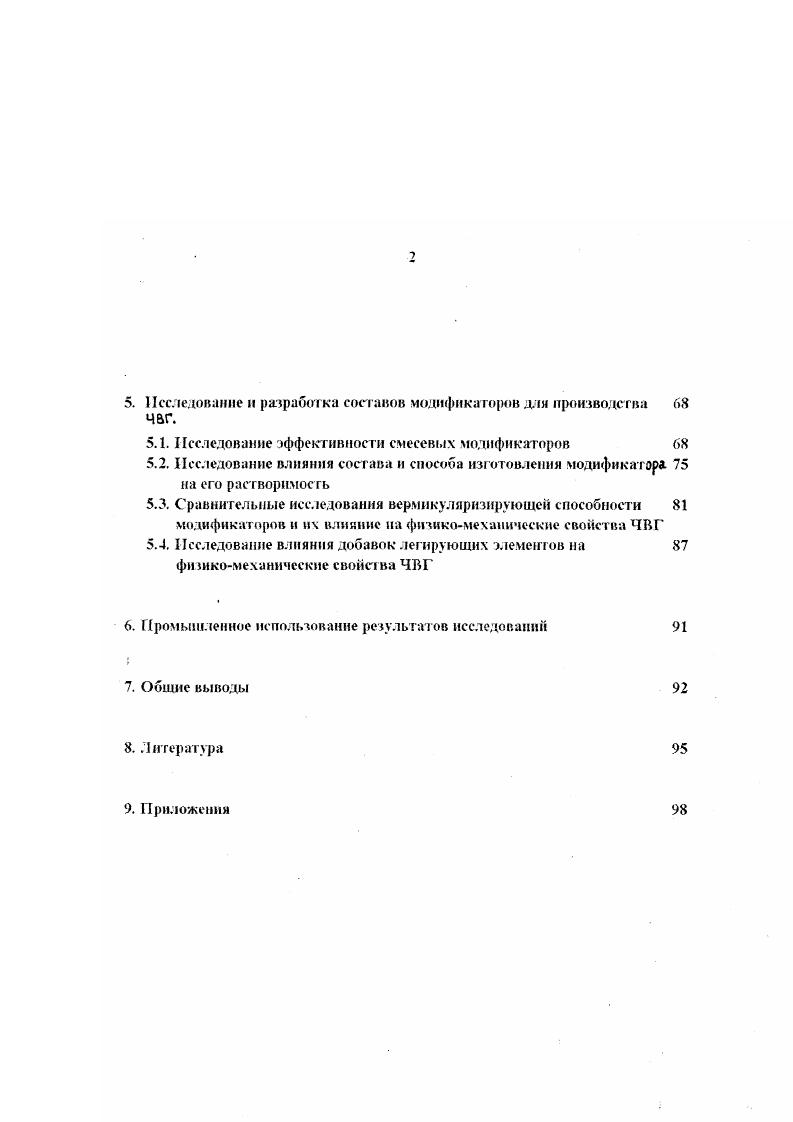

5. Исследование и разработка составов модификаторов для производства ЧВГ. Сравнительные исследования вер . Приложения
Рис. Схематическая иллюстрация процесса формирования шаровидного и вермикулярного графита. Однако, розетки ЧВГ менее разветвлены и имеют более толстые и короткие ветви. По мерс обеднения жидкости углеродом литейная скорость роста графита за счет утолщения пластин значительно уменьшается. Последующее выделение углерода из оставшейся жидкости идет через аустенит. Па этом этапе эвтектической кристаллизации на концах ветвей розеток ВГ формируются полушаровидные образования, которые на срезе шлифа выглядят как шаровидные включения графита. Такие графитные агрегаты, срастаясь друг с другом отдельными ветвями, образуют в отливке графитный каркас, заключенный в металлической матрице. В настоящее время исследователи практически единодушны в описании механизма формирования вермикулярного графита. Значительная роль при этом отводится примесям, находящимся в жидком чугуне.

Сравнительные исследования вер . Приложения

Рис. Схематическая иллюстрация процесса формирования шаровидного и вермикулярного графита. Однако, розетки ЧВГ менее разветвлены и имеют более толстые и короткие ветви. По мерс обеднения жидкости углеродом литейная скорость роста графита за счет утолщения пластин значительно уменьшается. Последующее выделение углерода из оставшейся жидкости идет через аустенит. Па этом этапе эвтектической кристаллизации на концах ветвей розеток ВГ формируются полушаровидные образования, которые на срезе шлифа выглядят как шаровидные включения графита. Такие графитные агрегаты, срастаясь друг с другом отдельными ветвями, образуют в отливке графитный каркас, заключенный в металлической матрице. В настоящее время исследователи практически единодушны в описании механизма формирования вермикулярного графита. Значительная роль при этом отводится примесям, находящимся в жидком чугуне. Массовый характер производства изделий типа клапана или золотникового гидрораспределителя накладывают требования по высоким литейным качествам и хорошей обрабатываемости режущим инструментом. Рассмотрим подробно основные требования к материалу и виды разрушений, которым подвергаются чугунные корпуса деталей гидросистем. Детали машин и механизмов, работающие в контакте с потоком воды или иной рабочей жидкости, подвергаются своеобразному разрушению эрозии поверхностного слоя. Затем они сокращаются и исчезают. Это явление, протекающее в жидкостном потоке, носит название кавитации.
