Развитие научных и технологических основ формирования структуры и свойств отливок из высокопрочных алюминиевых сплавов

• Автор: Абрамов, Алексей Александрович
• Шифр специальности: 05.16.04
• Научная степень: Докторская
• Место защиты: Санкт-Петербург
• Количество страниц: 248 с. : ил.

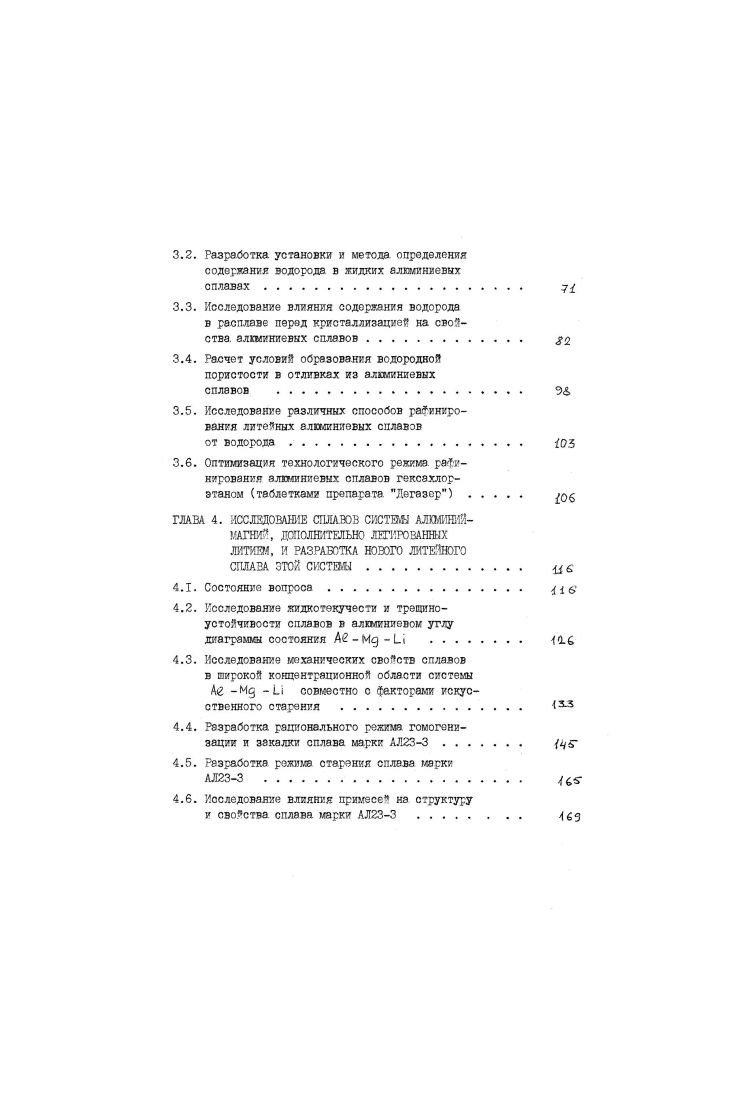

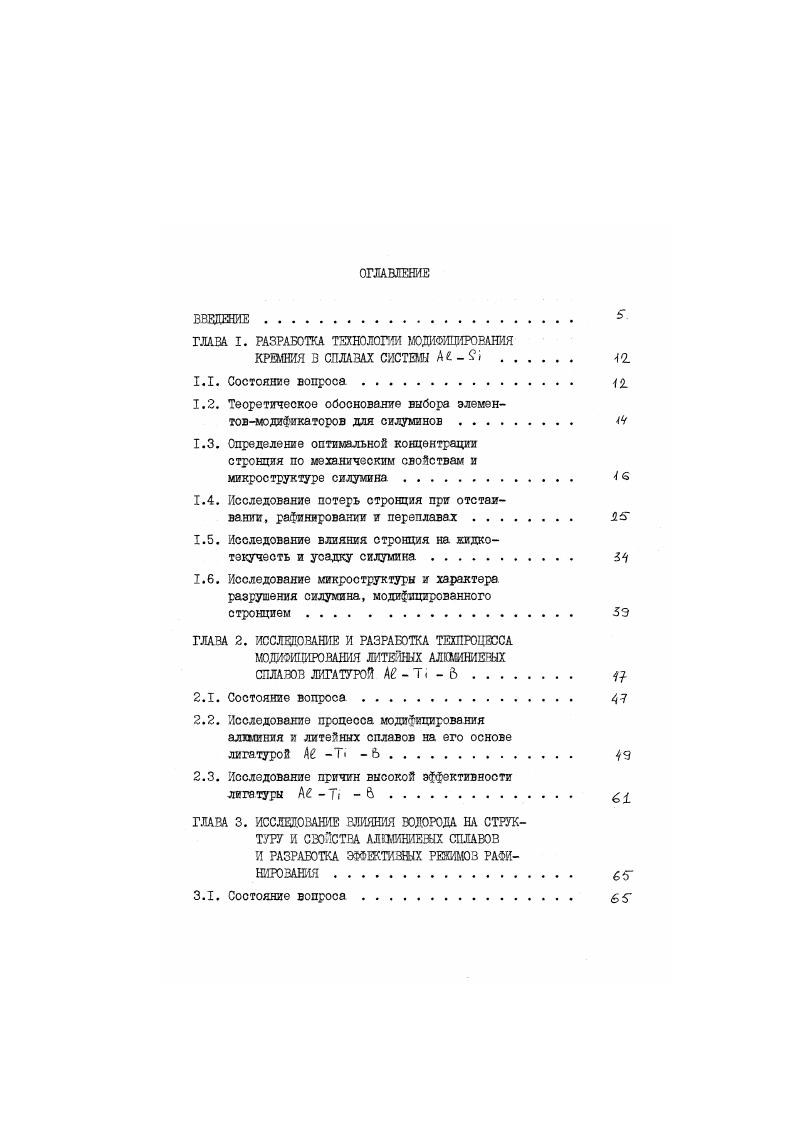

ВВЕДЕНИЕ. ГЛАВА Т. КРЕМНИЯ В СПЛАВАХ СИСТЕМ . Состояние вопроса . Теоретическое обоснование выбора элементовмодификаторов для силуминов. Г.З. Определение оптимальной концентрации стронция по механическим свойствам и микроструктуре силумина . Исследование влияния стронция на. ГЛАВА 2. ИССЛЕДОВАНИЕ И РАЗРАБОТКА ТЕХПРОЦЕССА МОДИФИЦИРОВАНИЯ ЛИТЕЙНЫХ АЛШШИЕВЫХ СПЛАВОВ ЛИГАТУРОЙ к Т 6. ГЛАВА 3. Исследование влияния содержания водорода в расплаве перед кристаллизацией на свойства. ГЛАВА 4. ИССЛЕДОВАНИЕ СПЛАВОВ СИСТВД АЛШИНИЙМАГНИЙ, ДОПОЛНИТЕЛЬНО ЛЕГКРО ВАННЫХ ЛИТИЕМ, И РАЗРАБОТКА НОЮГО ЛИТЕЙНОГО СПЛАВА ЭТОЙ СИСТЕМЫ. Состояние вопроса. АМд1 . Разработка рационального режима гомогенизации я закалки сплава марки АЛ3. АЛ3 . С увеличением концентрации стронция увеличивается пористость сплава, при этом на. При концентрации стронция 0, на. С,1 мм при концентрации стронция 0, II пор, в том числе 4 поры диаметром до 0,5 т при концентрации стронция С, уже пор, в том числе пор диаметром до 0,5 мм. Наблюдаемое увеличение пористости связано, повидимому, с увеличением газонасышенности сплава, о чем сообщается в работе .


Была проведена количественная металлографическая оценка дисперсности кремния в эвтектике силумина, в зависимости от концентрации стронция. Методика, оценки дисперсности кремния заключалась в том, что при увеличении 1ССС на оптическом икроскопе выбирали типичное поле зрения, полностью занятое эвтектикой кР и изготавливали фотографию, затем поле фотографии сеткой делили на квадраты размером x мм, имеющие истинную площадь Ю4 ш2. На тридцати полях размером 1СхЮ мм подсчитывали среднее количество частиц кремния, затем расчитывали среднее количество частиц кремния в квадрате истинного размера I т. Однако временное сопротивление разрыву и относительное удлинение достигают наивысших значений уже при концентрации стронция 0,, когда дисперсность кремния ыкм и не снижаются вплоть до 0,3 стронция в сплаве. Заза не приводит к снижению механических свойств. Л п. Ш масс. С 1. Исследовано влияние стронция на ударную вязкость и вязкость разрушения сплава марки АЛ2 при этом максимальный уровень этих свойств достигается при С,С2 стронция и остается достаточно высоким вплоть до концентрации 0,1 рис. Исследования, приведенные в настоящем подразделе, выполнены в связи со следующими технологическими особенностями стронция как модификатора. Стронций предназначается, в частности, для модифицирования силуминов, разливка, которых после введения стронция производится в течение часов, поэтому были изучены потери стронция и механические свойства сплава марки АЛ2 в течение выдержки металла в жидком состоянии в течение 5 часов.
