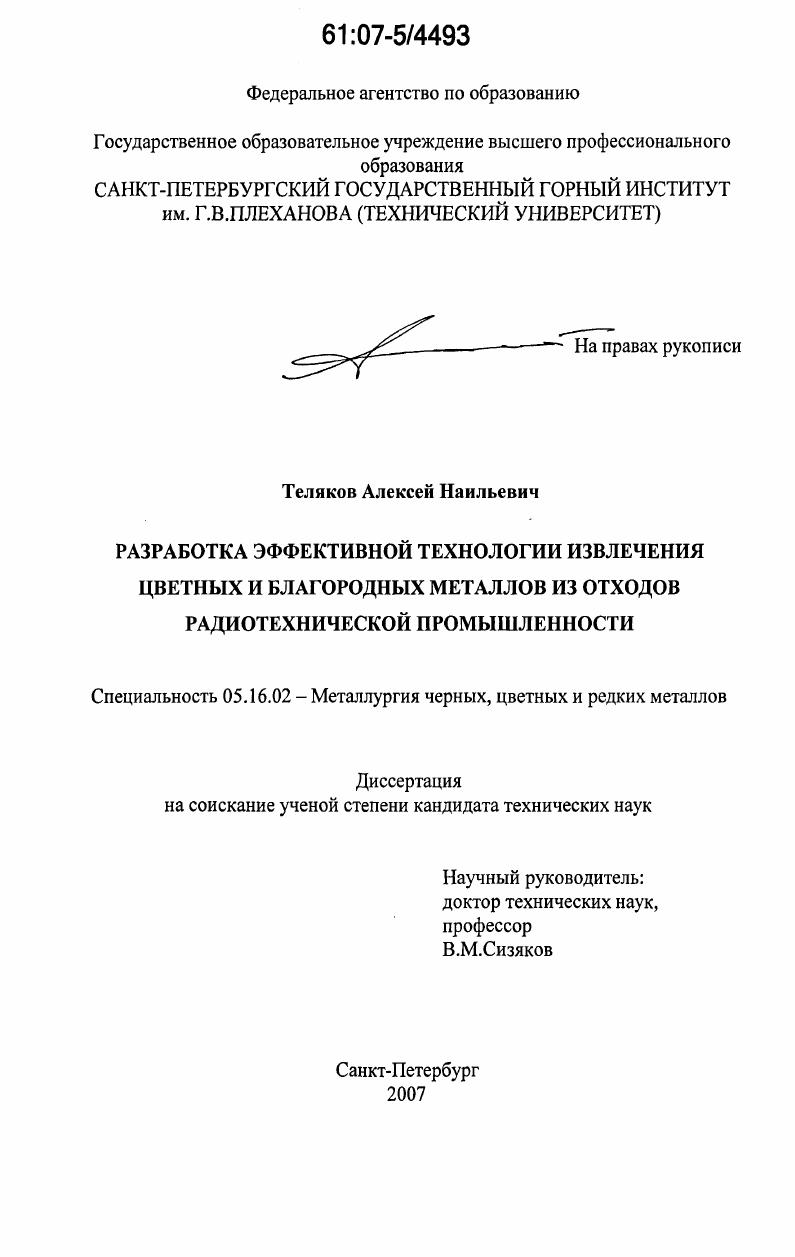

Разработка эффективной технологии извлечения цветных и благородных металлов из отходов радиотехнической промышленности

• Автор: Теляков, Алексей Наильевич
• Шифр специальности: 05.16.02
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Санкт-Петербург
• Количество страниц: 177 с. : ил.

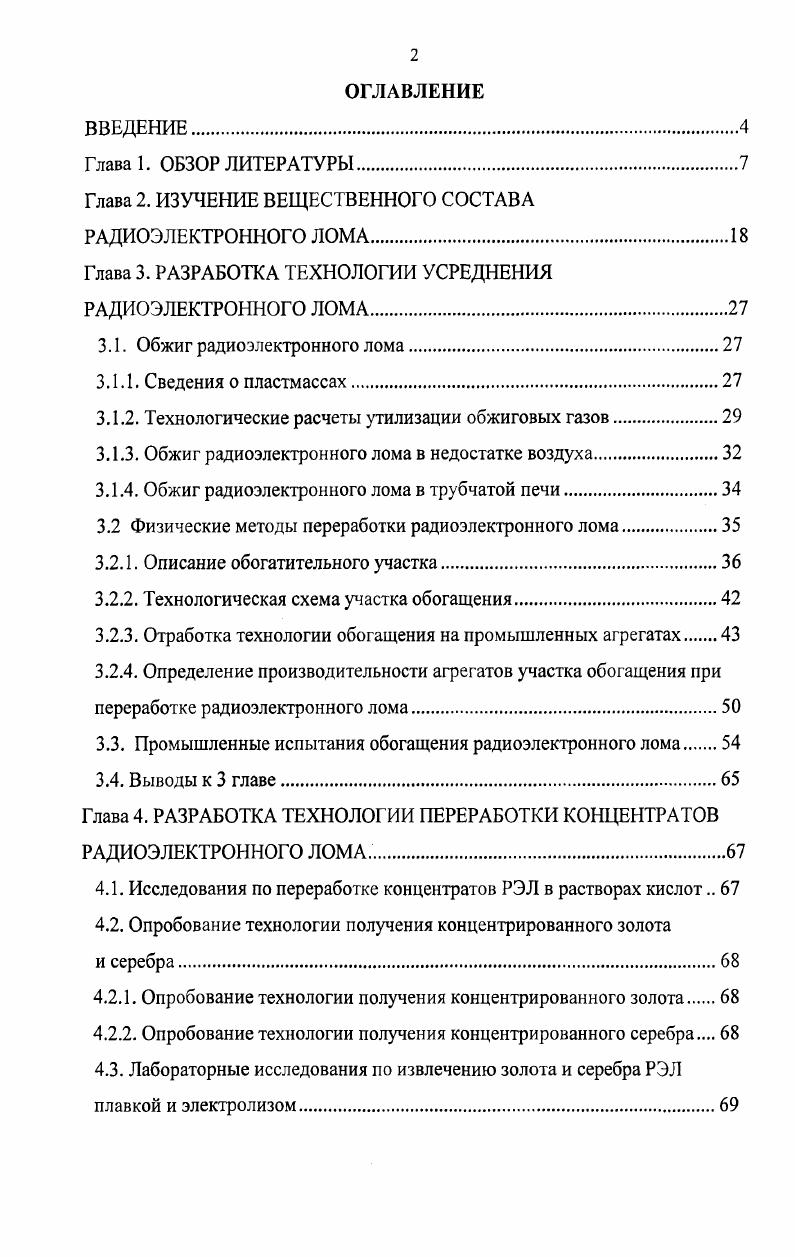

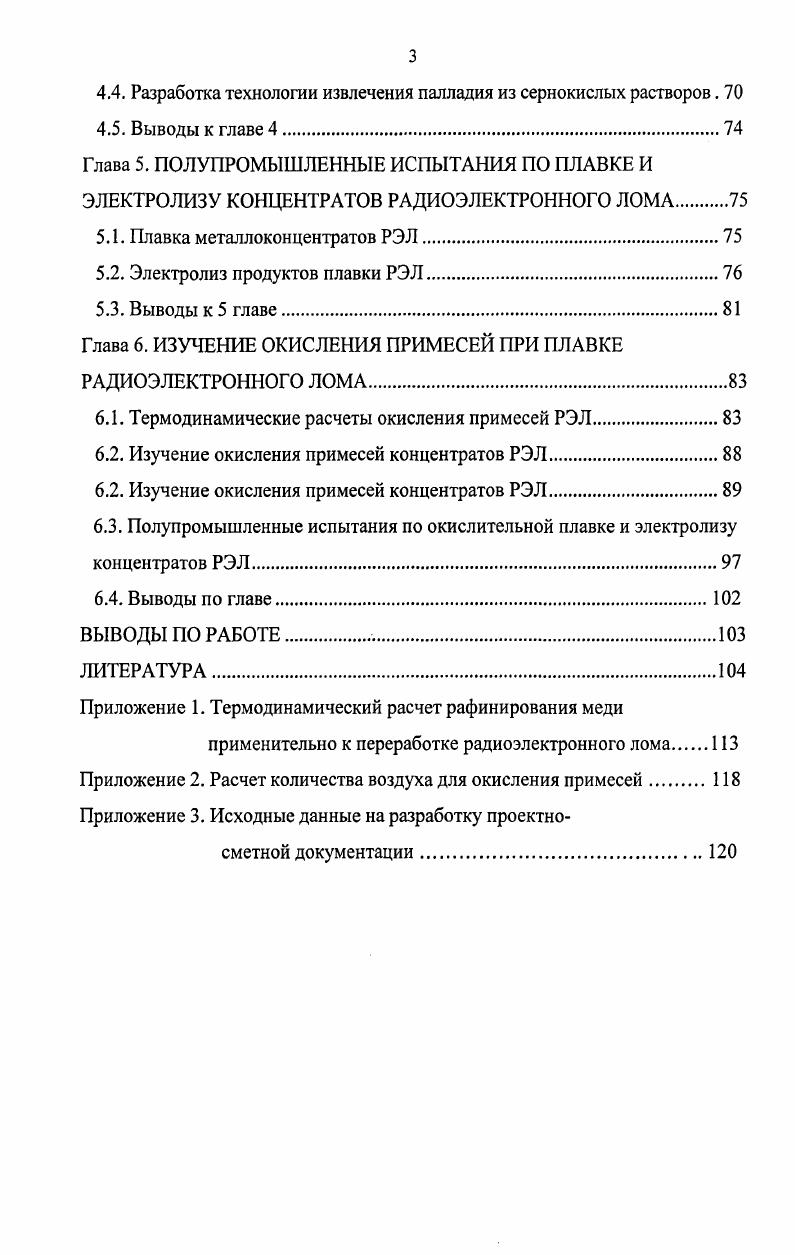

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

Глава 1. ОБЗОР ЛИТЕРАТУРЫ

Глава 2. ИЗУЧЕНИЕ ВЕЩЕСТВЕННОГО СОСТАВА

РАДИОЭЛЕКТРОННОГО ЛОМА

Глава 3. РАЗРАБОТКА ТЕХНОЛОГИИ УСРЕДНЕНИЯ РАДИОЭЛЕКТРОННОГО ЛОМА

3.1. Обжиг радиоэлектронного лома.

3.1.1. Сведения о пластмассах.

3.1.2. Технологические расчеты утилизации обжиговых газов.

3.1.3. Обжиг радиоэлектронного лома в недостатке воздуха

3.1.4. Обжиг радиоэлектронного лома в трубчатой печи

3.2 Физические методы переработки радиоэлектронного лома
3.2.1. Описание обогатительного участка.
3.2.2. Технологическая схема участка обогащения.
3.2.3. Отработка технологии обогащения на промышленных агрегатах
3.2.4. Определение производительности агрегатов участка обогащения при переработке радиоэлектронного лома
3.3. Промышленные испытания обогащения радиоэлектронного лома.
3.4. Выводы к 3 главе.
Глава 4. РАЗРАБОТКА ТЕХНОЛОГ ИИ ПЕРЕРАБОТКИ КОНЦЕНТРАТОВ РАДИОЭЛЕКТРОННОГО ЛОМА
4.1. Исследования по переработке концентратов РЭЛ в растворах кислот
4.2. Опробование технологии получения концентрированного золота
и серебра.
4.2.1. Опробование технологии получения концентрированного золота.
4.2.2. Опробование технологии получения концентрированного серебра
4.3. Лабораторные исследования по извлечению золота и серебра РЭЛ плавкой и электролизом
4.4. Разработка технологии извлечения палладия из сернокислых растворов.
4.5. Выводы к главе 4.
Глава 5. ПОЛУПРОМЫШЛЕННЫЕ ИСПЫТАНИЯ ПО ПЛАВКЕ И ЭЛЕКТРОЛИЗУ КОНЦЕНТРАТОВ РАДИОЭЛЕКТРОННОГО ЛОМА.
5.1. Плавка металлоконцентратов РЭЛ.
5.2. Электролиз продуктов плавки РЭЛ
5.3. Выводы к 5 главе.
Глава 6. ИЗУЧЕНИЕ ОКИСЛЕНИЯ ПРИМЕСЕЙ ПРИ ПЛАВКЕ РАДИОЭЛЕКТРОННОГО ЛОМА
6.1. Термодинамические расчеты окисления примесей РЭЛ.
6.2. Изучение окисления примесей концентратов РЭЛ.
6.2. Изучение окисления примесей концентратов РЭЛ.
6.3. Полупромышленные испытания по окислительной плавке и электролизу
концентратов РЭЛ
6.4. Выводы по главе.
ВЫВОДЫ ПО РАБОТЕ.
ЛИТЕРАТУРА


Если основа является полимером с повышенной вязкостью, что вызывает осложнения при измельчении, ее обрабатывают жидким азотом [4]. Среди методов физического разделения наиболее часто используют грохочение, магнитную сепарацию, воздушную классификацию, разделение при помощи вихревых токов и в поле высокого напряжения. Преимуществом измельчения и физической сепарации является легкость, с которой могут перерабатываться значительные количества различного скрапа. Недостатком этой схемы является то, что получается не один, а несколько концентратов, содержащих благородные металлы. Таблица 1. Номер плавки Масса слитка, кг Содержание в слитке, % асса иілака, кг Содержание в шлаке. Ниже описана практика работы промышленной установки, в которой использованы физические методы обогащения при переработке электронного лома (г. Эйвондейл, штат Мэриленд, США) [7]. На предварительном этапе при отработке технологических режимов механической разделке были подвергнуты 5 т амортизационного лома военных электронных приборов, принадлежащего к трем группам - авиационное электрорадиооборудование (АЭР), печатные схемы (ПС) и соединительные устройства (СУ). Принципиальная схема разделки лома включала измельчение, воздушную классификацию, магнитную сепарацию, ручной отбор проволоки и сепарацию в электростатическом поле высокого напряжения. Концентраты разделки лома представляют собой пыль из рукавных фильтров системы измельчения и воздушной классификации, мотки проволоки и материалы, извлеченные в электростатическом поле. Масса концентратов от разделки лома составила от общей массы лома, %: АЭР , ПС , СУ . Извлечение в концентраты, %: АЭР - золото , серебро ; СУ - золото + серебро ; ПС - золото , серебро . Стоимость концентратов/стоимость лома, тыс. АЭР ,1/5,5; СУ ,2/,1 ;ПС ,2/,5. ПС и извлекать золото и серебро из золы. Магнитную фракцию от разделки лома, содержащую небольшое количество золота, серебра и никеля, можно использовать для цементации меди. В дальнейшем при разработке технологической схемы исходили из предпосылки, что лом электронных приборов можно перерабатывать как полиметаллическую руду с получением селективных концентратов. В исходном сырье, перерабатываемом на данной установке, большая часть благородных металлов входит в состав клемм, штыревых разъемов, точечных контактов и проводов с серебряным покрытием. Входящие в состав сырья медь, алюминий и железо в основном связаны с такими деталями, как провода без покрытия, трансформаторы и шасси. Производительность установки около 5,5 т/сутки лома электронных приборов военной авиации. Все эти операции за исключением измельчения в молотковой дробилке, не являются энергоемкими и не требуют значительных трудовых затрат или специальной классификации рабочих. В установке используется молотковая дробилка, имеющая приводной двигатель мощностью ,4 кВт и молотки массой 3,6 кг и оборудованная решеткой из стального перфорированного листа размером ,4-6, мм. Рабочий объем дробилки ,2 дм3, производительность 7 кг/ч. Чрезмерно крупные предметы перед поступлением в дробилку разбивают на части или распиливают. Оценивая состояние и уровень технологий по переработке радиоэлектронного лома, можно сказать, что извлечение драгоценных метаплов из отходов электронной промышленности (плат печатным монтажом, штепсельных разъемов, электрических соединений и др. Особая трудность ее решения связана с неоднородностью состава этих отходов и значительными колебаниями содержаний драгметаллов в исходном сырье, поступающих на переработку. В зависимости от основы изделия (табл. ВаТЮз) на металле. По содержанию Аи и Ag эти отходы отличаются друг от друга в 5- раз. Эффективного, экономичного, универсального способа, удовлетворяющего требованиям техники безопасности и экологии, позволяющего перерабатывать одновременно все виды таких отходов, в настоящее время не существует. Поэтому задача подготовки электронного скрапа с целью гомогенизации отходов и выделении нескольких фракций, однородных по составу и свойствам, пригодных для последующей металлургической переработки, весьма актуальна.
