Исследование усадочных дефектов в удлиненных сдвоенных бесприбыльных слитках и их использование для производства крупных полых поковок

• Автор: Федоров, Дмитрий Николаевич
• Шифр специальности: 05.16.02
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Волгоград
• Количество страниц: 176 с. : ил.

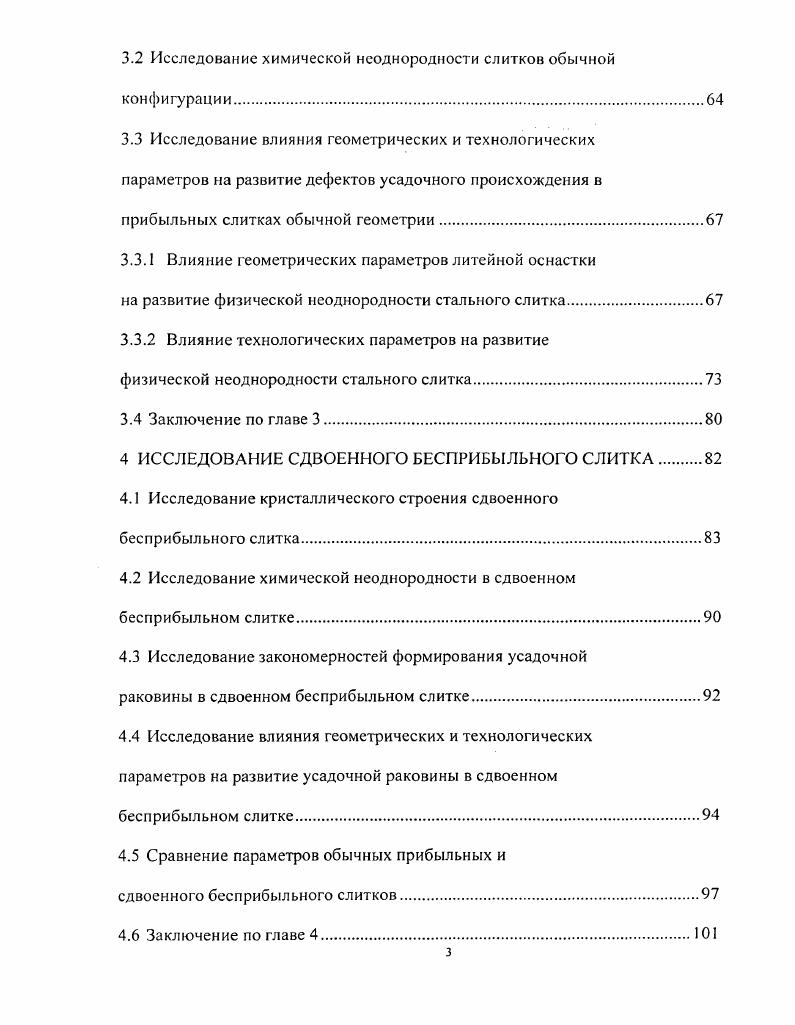

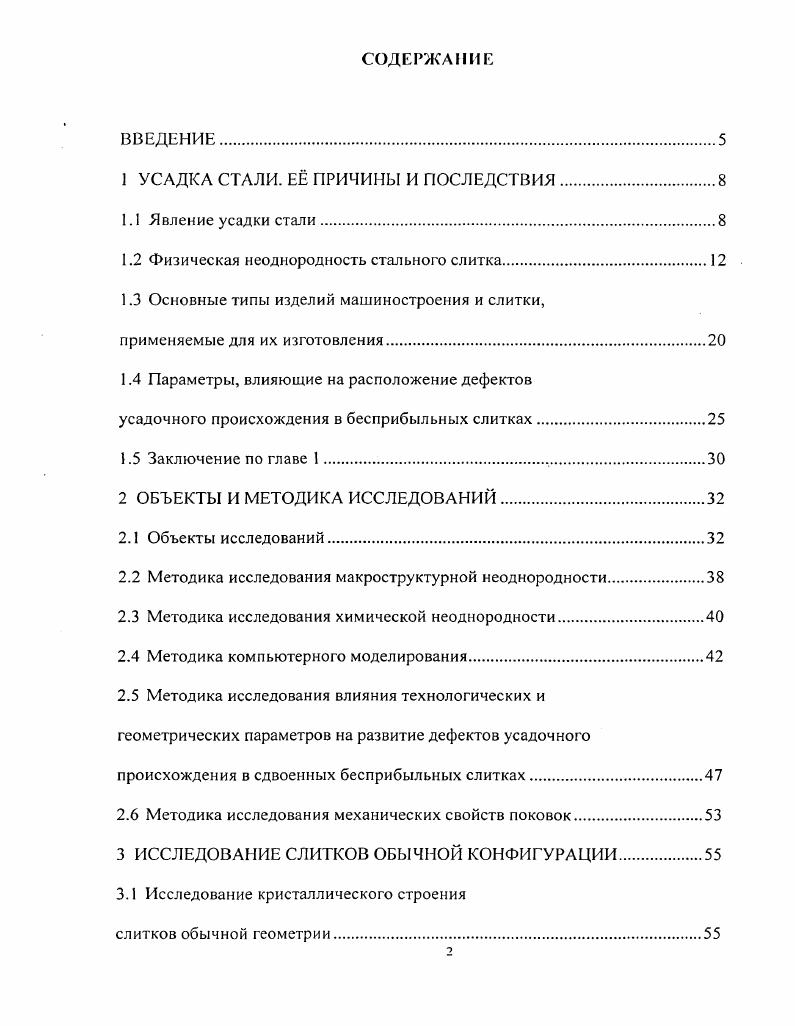

ВВЕДЕНИЕ. УСАДКА СТАЛИ. Е ПРИЧИНЫ И ПОСЛЕДСТВИЯ. Явление усадки стали. Заключение по главе 1. ОБЪЕКТЫ И МЕТОДИКА ИССЛЕДОВАНИЙ. Методика исследования макроструктурной неоднородности. Методика исследования химической неоднородности. Методика исследования влияния технологических и геометрических параметров на развитие дефектов усадочного происхождения в сдвоенных бесприбыльных слитках. ИССЛЕДОВАНИЕ СЛИТКОВ ОБЫЧНОЙ КОНФИГУРАЦИИ. Исследование химической неоднородности слитков обычной конфигурации. Исследование влияния геометрических и технологических параметров на развитие дефектов усадочного происхождения в прибыльных слитках обычной геометрии. Исследование химической неоднородности в сдвоенном бесприбыльном слитке. Исследование влияния геометрических и технологических параметров на развитие усадочной раковины в сдвоенном бесприбыльном слитке. Заключение по главе 4. Спецификой данных трещин является то, что с приближением к оси слитка угол их наклона к горизонту уменьшается. Кристаллическая структура этой области сформирована дендритами переменной величины.


В результате достаточно благоприятных условий для затвердевания, выражающихся в незначительной ширине тврдожидкой зоны, обеспечивается залечивание образующихся трещин маточным расплавом жидкого ядра. Вторичное раскрытие дугообразных грещин происходит по залеченным участкам структуры под действием усадочных напряжений в тврдом металле при его
охлаждении ниже линии солидус. Уобразные трещины и несплоиности располагаются над зоной дугообразных трещин в постоянно сужающейся кверху осевой зоне рис. Рисунок 1. Степень раскрытия трещин по высоте слитка непостоянна. В нижней части трещины мелкие прерывистые, с неявно выраженной направленностью. При переходе к верхним горизонтам слитка, где наблюдается сужение дефектной зоны, развитие трещин усиливается, угол между ветвями Vобразной трещины сокращается, а сами они приобретают вс более чткие очертания. На уровне примерно высоты тела слитка Уобразные трещины имеют минимальный угол раскрытия. Выше этого участка поражнность металла осевой зоны снижается, что выражается как в общем понижении пористости и рыхлости металла, так и в уменьшении развития Уобразных трещин. Уплотнение металла объясняется, видимо, лучшими условиями его подпитки с приближением к прибыли слитка. Травление темплетов реактивом Обергофера позволяет выявлять трещины Уобразного вида, залеченные ликватами, наблюдаемые как более тмные участки. Сформировались они, очевидно, в эффективном интервале кристаллизации и были заполнены расплавом из междендритных пространств соседних объмов.
