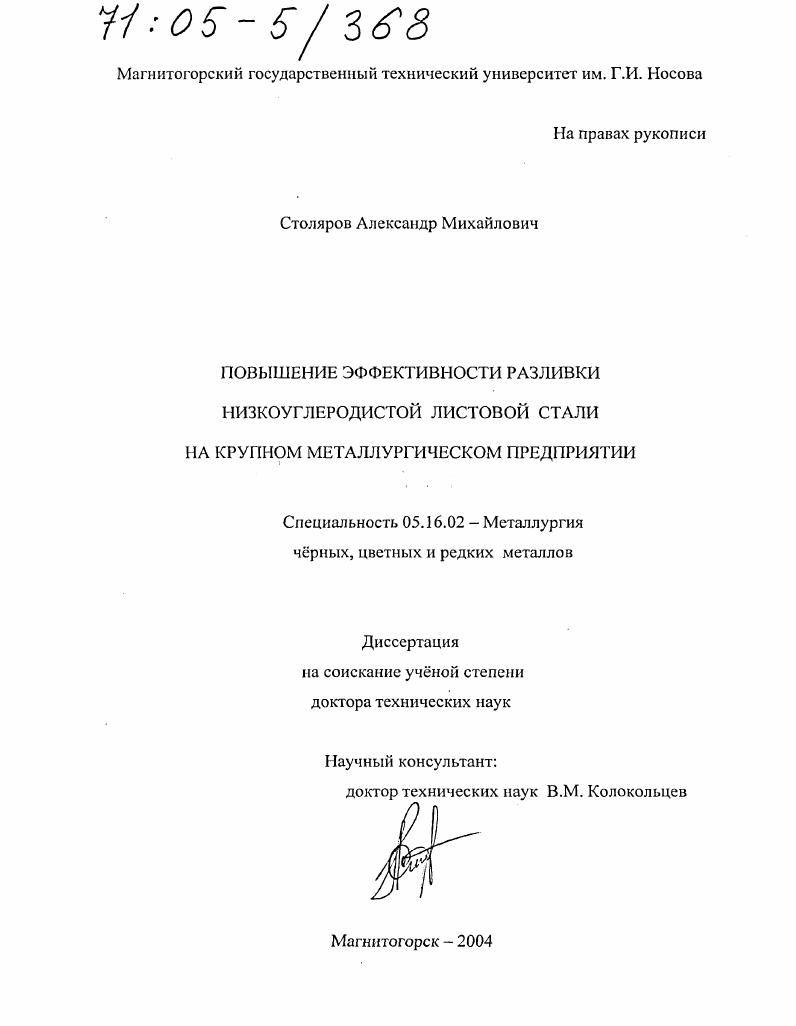

Повышение эффективности разливки низкоуглеродистой листовой стали на крупном металлургическом предприятии

• Автор: Столяров, Александр Михайлович
• Шифр специальности: 05.16.02
• Научная степень: Докторская
• Год защиты: 2004
• Место защиты: Магнитогорск
• Количество страниц: 318 с. : ил.

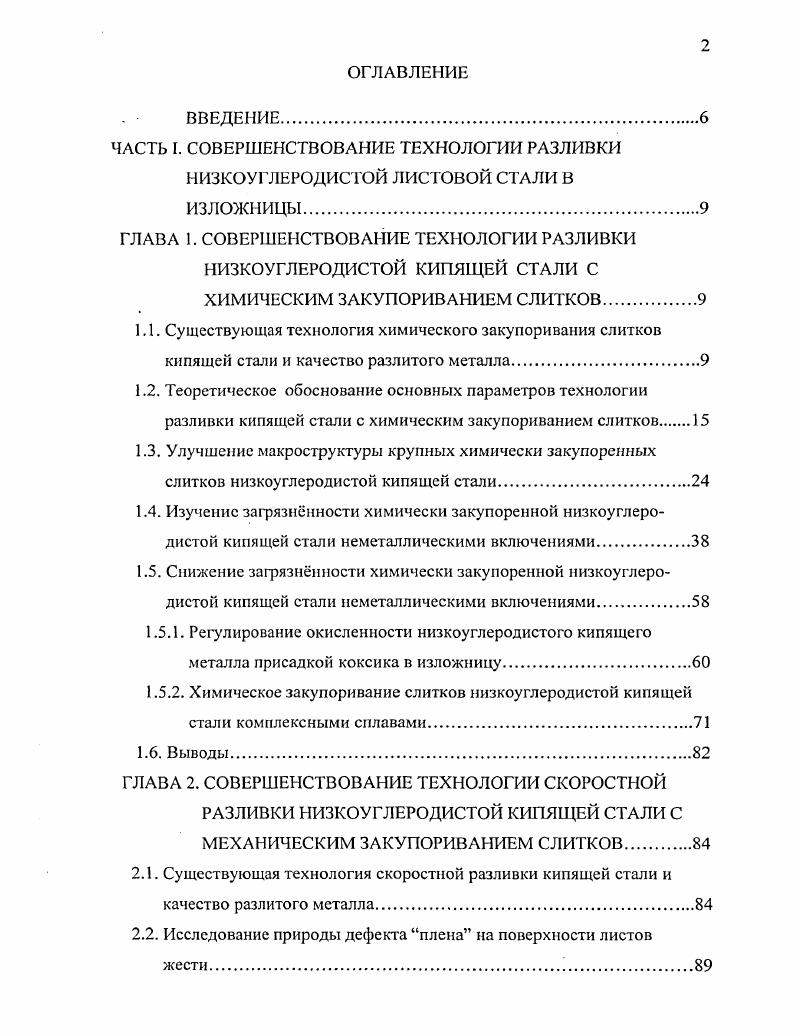

1.1. Существующая технология химического закупоривания слитков кипящей стали и качество разлитого металла
1.2. Теоретическое обоснование основных параметров технологии разливки кипящей стали с химическим закупориванием слитков
1.3. Улучшение макроструктуры крупных химически закупоренных слитков низкоуглеродистой кипящей стали
1.4. Изучение загрязннности химически закупоренной низкоуглеродистой кипящей стали неметаллическими включениями
1.5. Снижение загрязннности химически закупоренной низкоуглеродистой кипящей стали неметаллическими включениями
1.5.1. Регулирование окисленности низкоуглеродистого кипящего металла присадкой коксика в изложницу.
1.5.2. Химическое закупоривание слитков низкоуглеродистой кипящей стали комплексными сплавами.

1.6. Выводы.

ГЛАВА 2. СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ СКОРОСТНОЙ

РАЗЛИВКИ НИЗКОУГЛЕРОДИСТОЙ КИПЯЩЕЙ СТАЛИ С МЕХАНИЧЕСКИМ ЗАКУПОРИВАНИЕМ СЛИТКОВ

2.1. Существующая технология скоростной разливки кипящей стали и качество разлитого металла.
2.2. Исследование природы дефекта плена на поверхности листов жести
2.3. Исследование влияния различных факторов сталеплавильного производства на образование дефекта плена.
2.4. Регулирование окисленпости кипящего металла в изложнице.
2.5. Выводы.

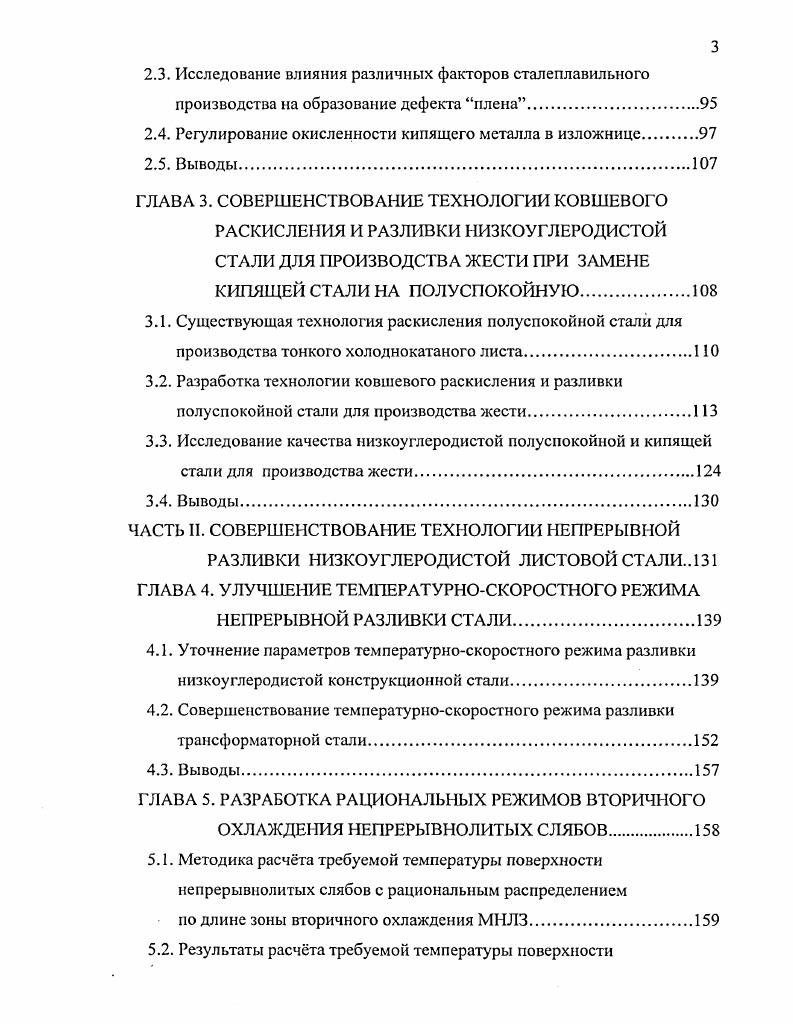

ГЛАВА 3. СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ КОВШЕВОГО РАСКИСЛЕНИЯ И РАЗЛИВКИ НИЗКОУГЛЕРОДИСТОЙ СТАЛИ ДЛЯ ПРОИЗВОДСТВА ЖЕСТИ ПРИ ЗАМЕНЕ КИПЯЩЕЙ СТАЛИ НА ПОЛУ СПОКОЙНУЮ.
3.1. Существующая технология раскисления полуспокойной стали для производства тонкого холоднокатаного листа.
3.2. Разработка технологии ковшевого раскисления и разливки полуспокойной стали для производства жести.
3.3. Исследование качества низкоуглеродистой полуспокойной и кипящей стали для производства жести.
3.4. Выводы.
ЧАСТЬ II. СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ НЕПРЕРЫВНОЙ
РАЗЛИВКИ НИЗКОУГЛЕРОДИСТОЙ ЛИСТОВОЙ СТАЛИ 1 ГЛАВА 4. УЛУЧШЕНИЕ ТЕМПЕРАТУРНОСКОРОСТНОГО РЕЖИМА
НЕПРЕРЫВНОЙ РАЗЛИВКИ СТАЛИ.
4.1. Уточнение параметров температурноскоростного режима разливки низкоуглеродистой конструкционной стали
4.2. Совершенствование температурноскоростного режима разливки трансформаторной стали.
4.3. Выводы.
ГЛАВА 5. РАЗРАБОТКА РАЦИОНАЛЬНЫХ РЕЖИМОВ ВТОРИЧНОГО
ОХЛАЖДЕНИЯ НЕПРЕРЫВНОЛИТЫХ СЛЯБОВ
5.1. Методика расчта требуемой температуры поверхности непрерывнолитых слябов с рациональным распределением подлине зоны вторичного охлаждения МНЛЗ
5.2. Результаты расчта требуемой температуры поверхности
непрерывнолитых слябов с рациональным распределением.
5.3. Методика расчта температуры поверхности сляба при заданных расходах охладителя по секциям зоны вторичного охлаждения.
5.4. Результаты расчта температуры поверхности сляба при заданных расходах охладителя по секциям зоны вторичного охлаждения.
5.5. Определение рациональных расходов охладителя по секциям
зоны вторичного охлаждения.
5.6. Результаты расчта рациональных расходов охладителя и их промышленное опробывание
5.7. Совершенствование режима вторичного охлаждения непрерывнолитых заготовок из трансформаторной стали.
5.8. Выводы
ГЛАВА 6. МОДЕЛИРОВАНИЕ ПРОЦЕССА ФОРМИРОВАНИЯ
ПЕРЕХОДНОГО УЧАСТКА НЕПРЕРЫВНОЛИТОГО СЛЯБА ПРИ РАЗЛИВКЕ МЕТОДОМ ПЛАВКА НА ПЛАВКУ
6.1. Экспериментальные исследования переходных участков непрерывнолитых заготовок.
6.2. Существующие представления о процессах массопсрсноса при формировании испрсрывнолитого слитка
6.3. Математическое моделирование перемешивания металла при формировании переходного участка непрерывнолитого сляба
6.3.1. Описание математической модели
6.3.2. Изучение распределения заливаемого в кристаллизатор жидкого металла в отливаемом слябе.
6.3.3. Результаты моделирования влияния технологических факторов непрерывной разливки стали на параметры переходного участка сляба
6.4. Выводы
ОСНОВНЫЕ ВЫВОДЫ
Список использованных источников


В конце наполнения изложниц под струю жидкой стали вводился гранулированный алюминий в количестве гт для регулирования окисленности металла. После окончания наполнения изложниц температура стали в изложнице составляла . С. Массовая доля элементов в разливаемом металле была равна 0, С 0, i 0,. Р и 0,. Один из выделенных слитков А был закупорен через 1,0 мин после окончания наполнения изложницы гранулированным алюминием в количестве 0 гт. Расход алюминия для закупоривания был выбран правильно, вследствие чего свободная поверхность слитка А затвердела без прорывов жидкого металла и имела выпуклость величиной лш. Два других слитка были закупорены после кипения металла в течение 1,5 и 2,0 мин уменьшенным 0 гт слиток Б и увеличенным гт слиток В количеством алюминия. При затвердевании свободной поверхности слитка Б происходили прорывы жидкого металла, вследствие чего образовался наплыв высотой около 0 мм. Слиток В имел ровную свободную поверхность. Из выделенных слитков после их нагревания в колодцах слябинга и охлаждения были изготовлены продольные осевые темплеты, схемы которых приведены на рис. Для слитка А, закупоренного правильно выбранным количеством алюминия, характерным является наличие в его головной части моста плотного металла шириной 0 мм. Под мостом веерообразно расположены головные пузыри, ниже которых имеется осевая усадочная рыхлость, распространяющаяся на расстояние до ,5 от верха слитка. В слитке присутствуют ко
