Структура и свойства магнитомягких аморфных сплавов на основе железа и кобальта при термической, механотермической и термомагнитной обработке

• Автор: Крахмалев, Павел Владимирович
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Санкт-Петербург
• Количество страниц: 142 с. : ил.

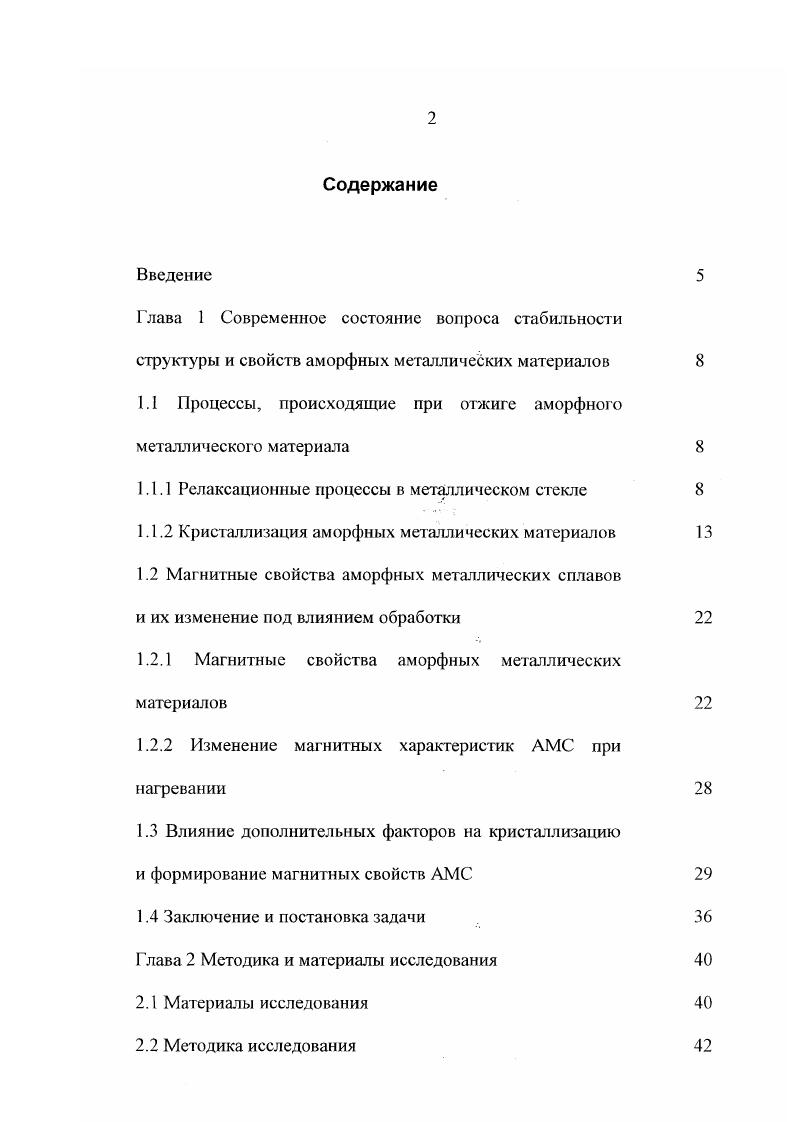

Методика исследования

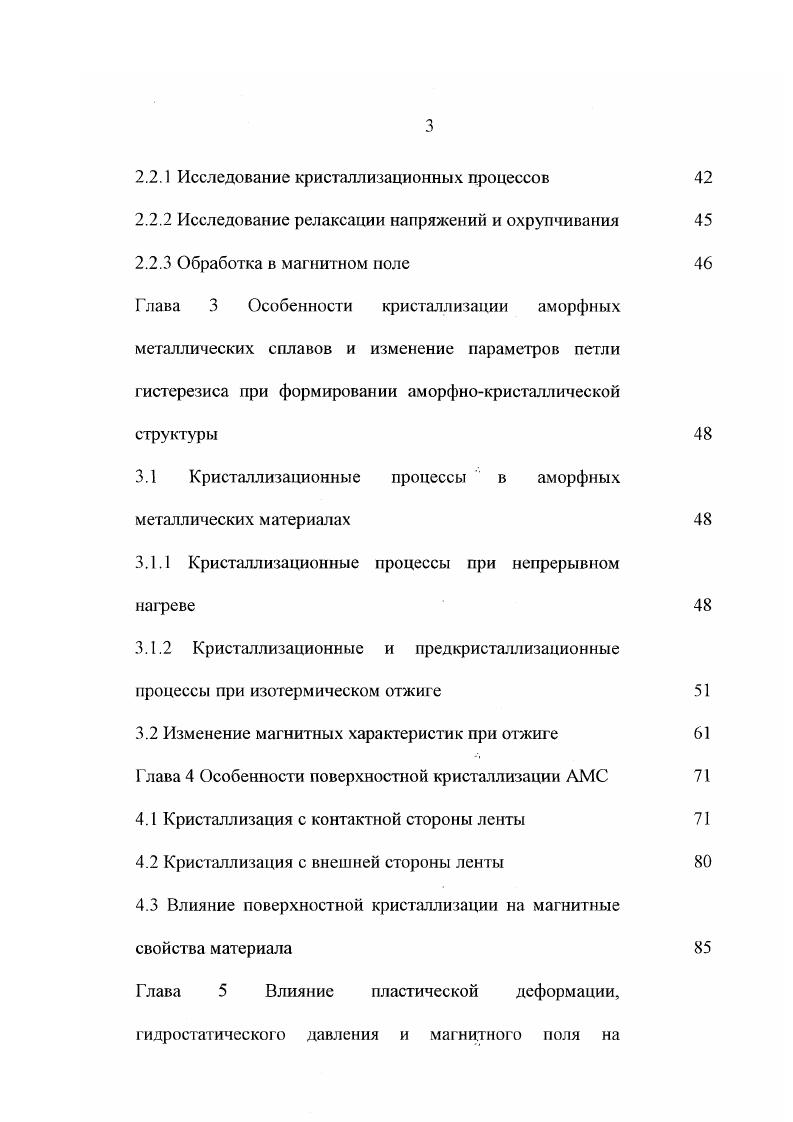

2. Глава 5 Влияние пластической деформации, гидростатического давления и магнитного поля на






на получение необходимого комплекса магнитных свойств в материале, не нарушая аморфности структуры. В результате описанных выше процессов структурной релаксации, при нагревании, материал переходит из стеклообразного состояния в состояние переохлажденной жидкости. Процессы топологического и композиционного упорядочения приводят к образованию в объеме материала неоднородностей различного характера. Как результат этих изменений структуры материала получают развитие кристаллизационные процессы. Кристаллизация является последней, необратимой стадией при отжиге металлических сткол и сопровождается резким изменением макроскопических свойств, например, таких как объем, электросопротивление и др. Движущей силой процесса кристаллизации является разность свободных энергий аморфной и соответствующих кристаллических фаз. Полиморфная кристаллизация. При полиморфной кристаллизации из аморфной матрицы кристаллизуется фаза точно такого же химического состава.


При полиморфной кристаллизации из аморфной матрицы кристаллизуется фаза точно такого же химического состава. В этом случае выделяющаяся фаза может являться метастабильной и претерпевать превращение при дальнейшем нагреве. Этот тип распада является наиболее простым, однако, в металлических стеклах типа металлметаллоид такой тип кристаллизации наименее распространен. Напротив, в стеклах металлметалл такой тип превращения наблюдается даже в случаях, когда состав далек от стехиометрического. При исследовании сплавов 7,г , изучалась
морфология выделений, образовавшихся по механизму полиморфного превращения. Показано, что морфология подобных выделений изменяется от равноосных сферических кристаллов до дефектных, предположительно, сильно сдвойникованных кристаллов. Причины различий в морфологии кристаллитов не выяснены. ЕуКТехрЕаЛ1Т, 2. Еа энергия активации перехода атома через границу матрица зародыш Еу разница свободных энергий двух фаз. Поскольку кристаллизация аморфных сплавов происходит при больших степенях переохлаждения то уравнение 2. ЕаКТ, 2. Для подобного типа кристаллизации характерны значения энергии активации, порядка нескольких сотен килоджоулей на моль, с предэкспоненциальным множителем обычно К9 мс. Такие значения предэкспоненциального множителя не соответствуег механизму роста, включающему в себя скачки атомов через межфазную фаницу. Однако детально механизмы роста кристаллитов при полиморфной кристаллизации не исследовались. Эвтектическая кристаллизация. Реализуется как одновременная кристаллизация двух фаз по механизму прерывистого распада.
