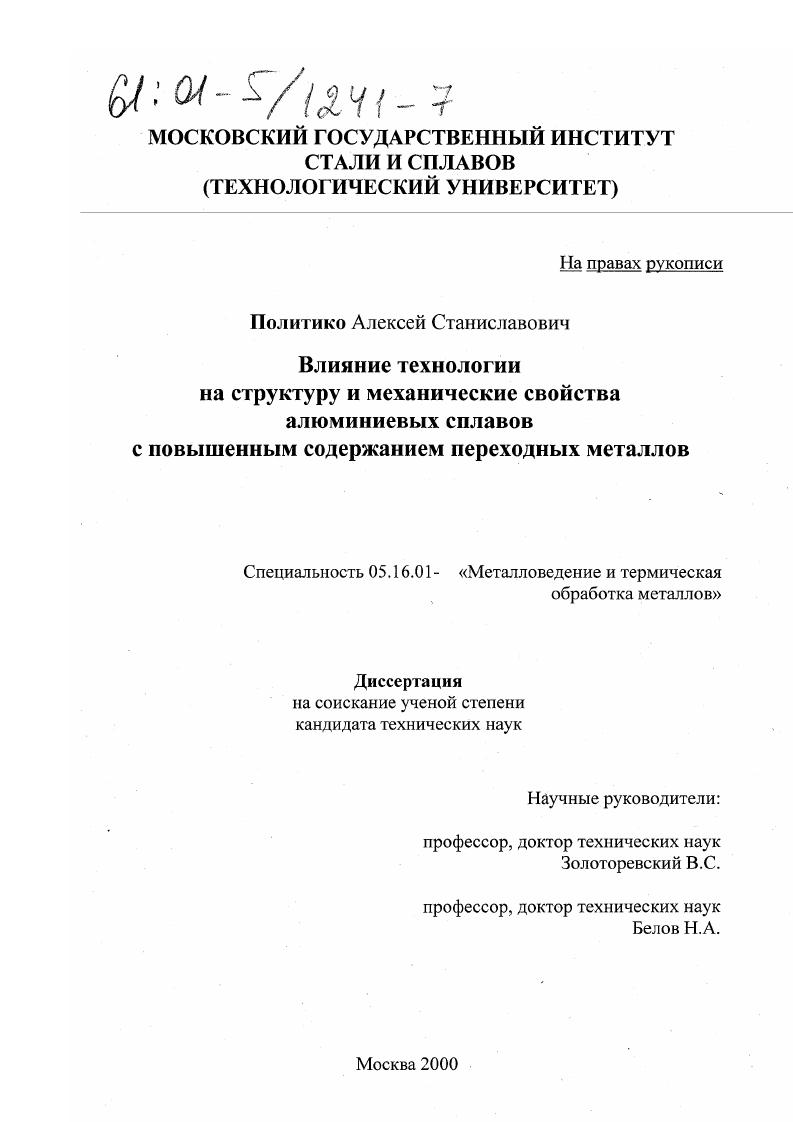

Влияние технологии на структуру и механические свойства алюминиевых сплавов с повышенным содержанием переходных металлов

• Автор: Политико, Алексей Станиславович
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 191 с. : ил.

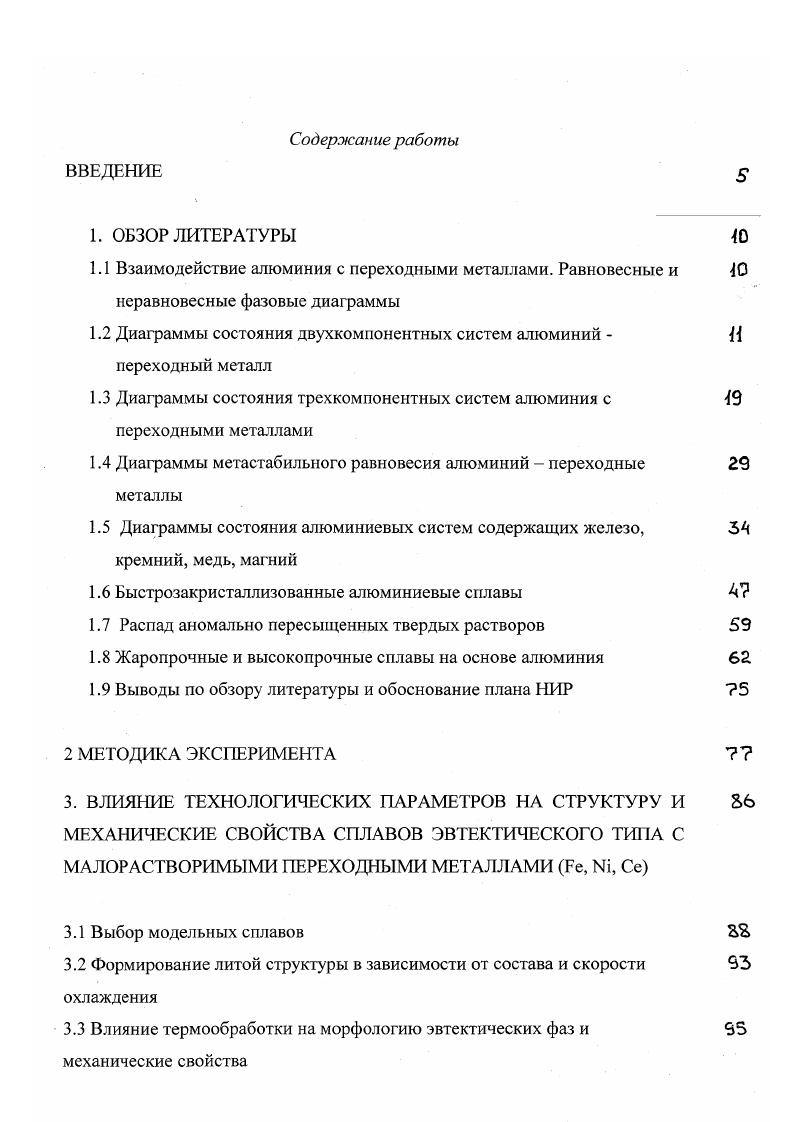

Содержание работы

1. Взаимодействие алюминия с переходными металлами. Температуры нонвариантных превращений в системах алюминийпереходный металл пятого и шестого периодов близки к температуре плавления алюминия. Переходные металлы пятого и шестого периодов с сильно недостроенными и 5электронными оболочками не более 5 электронов имеют определенную растворимость в твердом алюминии, для переходных металлов, имеющих на буровие электронов, растворимость в алюминии практически отсутствует. Рассмотренные выше закономерности изменения растворимости переходных металлов четвертого периода в жидком алюминии с температурой, а также интервала кристаллизации твердых растворов на основе алюминия в полной мере относятся и к системам алюминия с переходными металлами пятого и шестого периодов. Равновесная диаграмма состояния АРБе, которая вблизи алюминиевого угла является диаграммой эвтектического типа, приведена на рис. Температура эвтектической горизонтали 5С эвтектический состав соответствует 1,,2 .

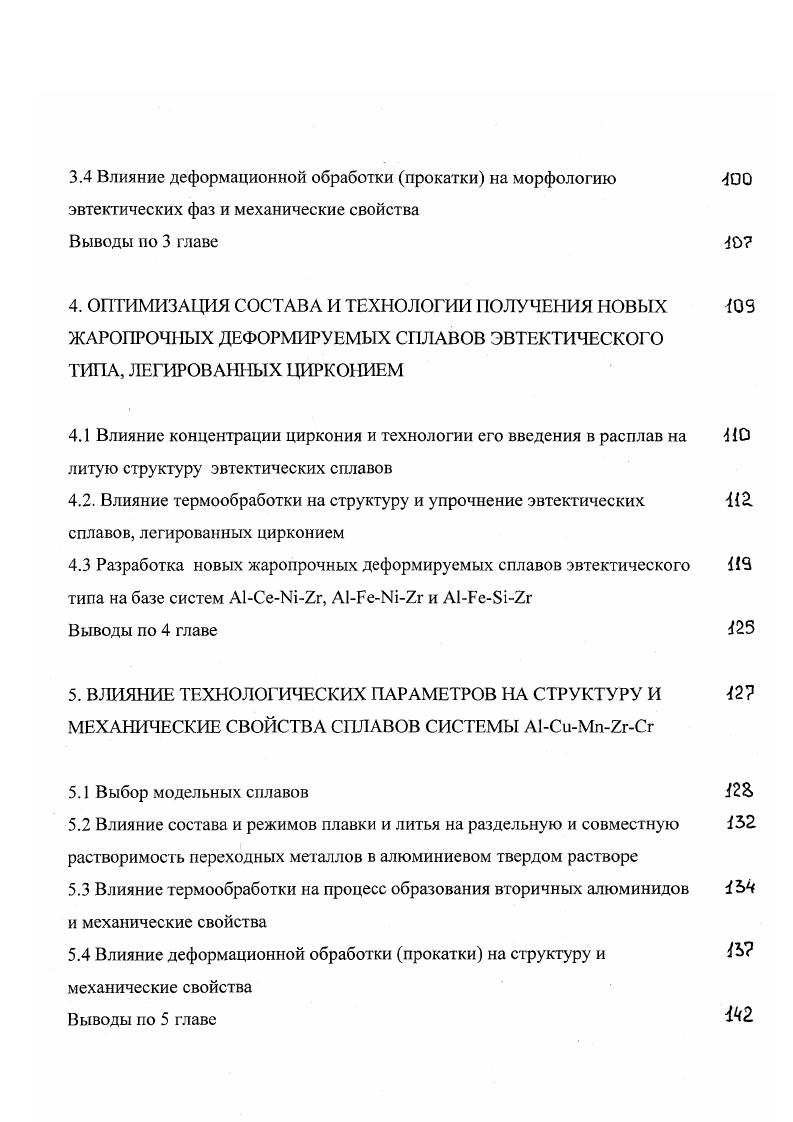

Образование РеАЦ вместо РеА связывается с об

разованием зародышей при кристаллизации. Фаза РеА зарождается при небольшой степени переохлаждения 8С, а РеА при более высоких 8С . Как показано в работах , , в доэвтектических по равновесной диаграмме сплавах фаза РеА образуется при скоростях охлаждения при кристаллизации в диапазоне Кс. При больших скоростях охлаждения может образовываться фаза РеА1т . Однако, последовательность образования фаз зависит не только от скорости охлаждения, но и от концентрации железа в сплаве. При увеличении содержания железа в сплаве области существования фаз РеА и РеА1т смещаются в сторону больших скоростей охлаждения. Отмечается, что фаза РеА метастабильна и при температурах выше 8С может иметь место РеАЦ РеА превращение . По данным это превращение начинается при 0С выдержка 1 2ч, а РеА1т РеА при 0С. Железо не оказывает заметного влияния на диффузию других элементов в алюминии . Трехкомпонентные системы, образуемые алюминием с двумя переходными металлами, изучены значительно слабее, чем рассмотренные выше двойные системы. В опубликованной литературе имеются данные о диаграммах состояния следующих систем А1МпТ1, А1МпСг, А1Сгг, А1МпГе, А1МпСо, А1Мп1, А1Ре, А1РеТ1, А1СоИ, А1УМо. Анализ этих диаграмм состояния показывает, что они сохраняют характерные черты соответствующих двойных диаграмм состояния, которые описаны выше. Как правило, в трехкомпонентных системах алюминия с двумя переходными металлами тройных интерметаллических фаз, богатых алюминием, не образуется.
