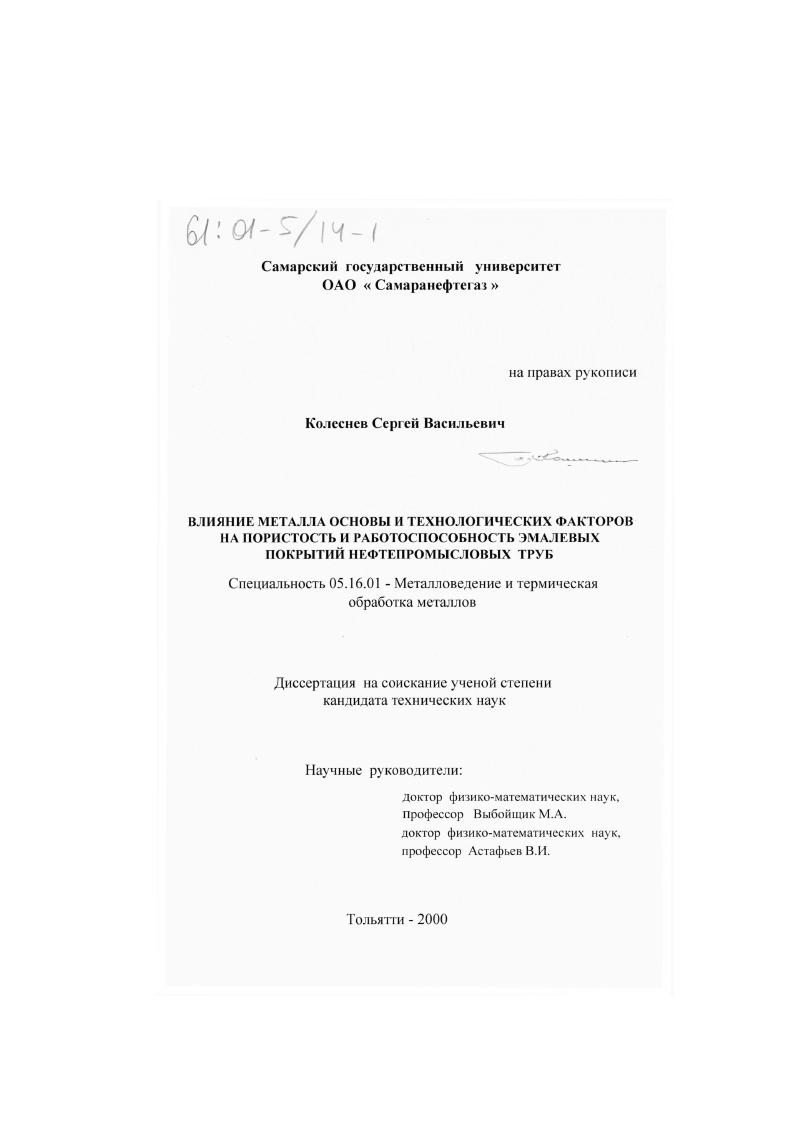

Влияние металла основы и технологических факторов на пористость и работоспособность эмалевых покрытий нефтепромысловых труб

• Автор: Колеснев, Сергей Васильевич
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Тольятти
• Количество страниц: 141 с. : ил.

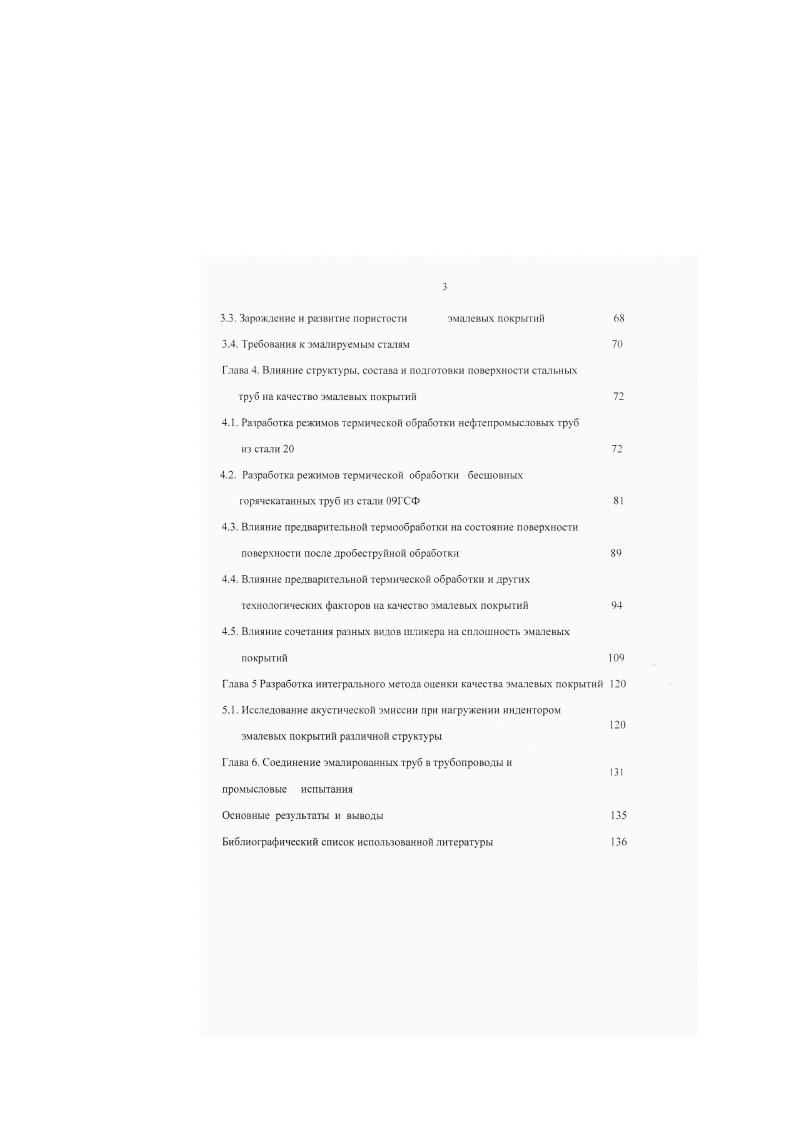

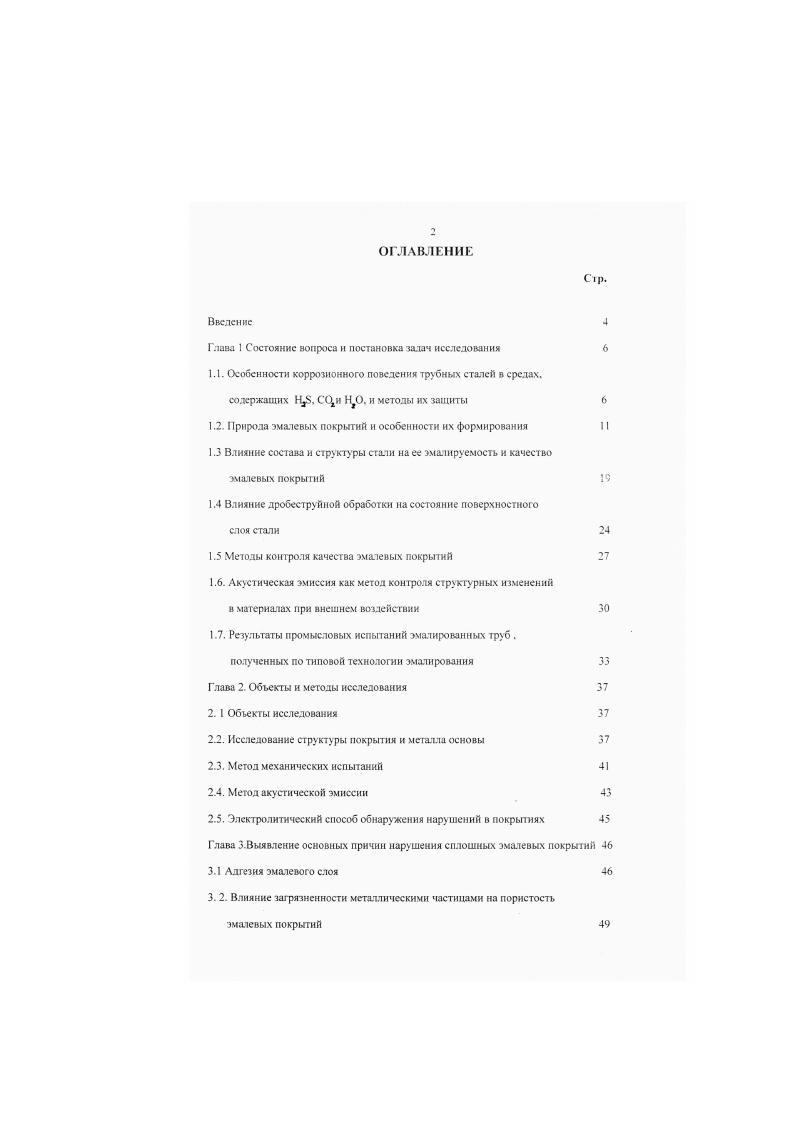

Особенности коррозионного поведения трубных сталей в средах, содержащих НдБ. ССи . Результаты промысловых испытаний эмалированных труб . Глава 2. Глава 3. Требования к эмалируемым статям Глава 4. Исследование акустической эмиссии при нагружении индентором
эмалевых покрытий различной структуры Глава 6. Библиографический список использованной литературы 6
Возможны две схемы эмалирования фунтовое и бсзфунтовос. При грунтовом эмалировании используются два типа эматей грунтовые, обеспечивающие сцепление с металлом и содержащие т. СоО и . При бетгрунтовом эмалировании используются эмали одного типа, совмещающие свойства фунта и покрова 2. Беэгрунтовое эмалирование имеет ограниченное применение, главным образом для зашиты труб, в том числе в нефтедобывающей промышленности . Трудности промышленного внедрения безфуитового эмалирования связаны в основном с разработкой состава эмали, стали и методов обработки поверхности. Требование кислотоустойчивое, предъявляемое к эмалевым покрытиям на поверхности труб, приводит к необходимости наносить несколько слоев эмали обычно .


Окисление стан с образованием рыхлой окалины и растворение в расплаве оксидов железа резко снижает вязкость расплава и краевой угол смачивания, что улучшает растскасмость расплава и способствует формированию покрытия. Смачиваемость зависит, повиди. Таким образом, большое значение при обжиге имеет возможность окисления металла атмосферным кислородом перед образованием расплава. В то же время отмечается . Оксид железа, попадая в расплав, разрушает сетку стекла. Возникающие при этом валентные связи кислорода могут направиться к ионам железа, находящимся на поверхности стали или присутствующим в оксидном слое. Природа возникающего взаимодействия смешанная химическая ионная и ковалентная и адсорбционная за счет поляризации кислородных мостиков и возникновения сил ВандсрВаальса . В случае, когда связь осуществляется через оксидный слой, большое значение имеет состав оксидной пленки и сс толщина у ровень внутренних напряжений . В результате растворения окалины в расплаве создастся некоторый переходный диффузионный слой, представляющий собой стеклянную граничную зону, насыщенную оксидами железа. Не исключается также возможность выделения в пограничном слое сложных оксидов и силикатов и дендритов некогорых меаллов. Промежуточный слой осуществляет непрерывный переход от металлической связи в стати к ионной связи в эмали козффнциент термического расширения эюго сдоя находится между соответствующих показателей для металла и эмали. Считается, что сцепление эмати с металлом определяется ае столько характером и энергией возникающих связей, сколько природой диффузионного слоя . Переходный слой можно охарактеризовать толщиной, фазовым составом и микроструктурой .
