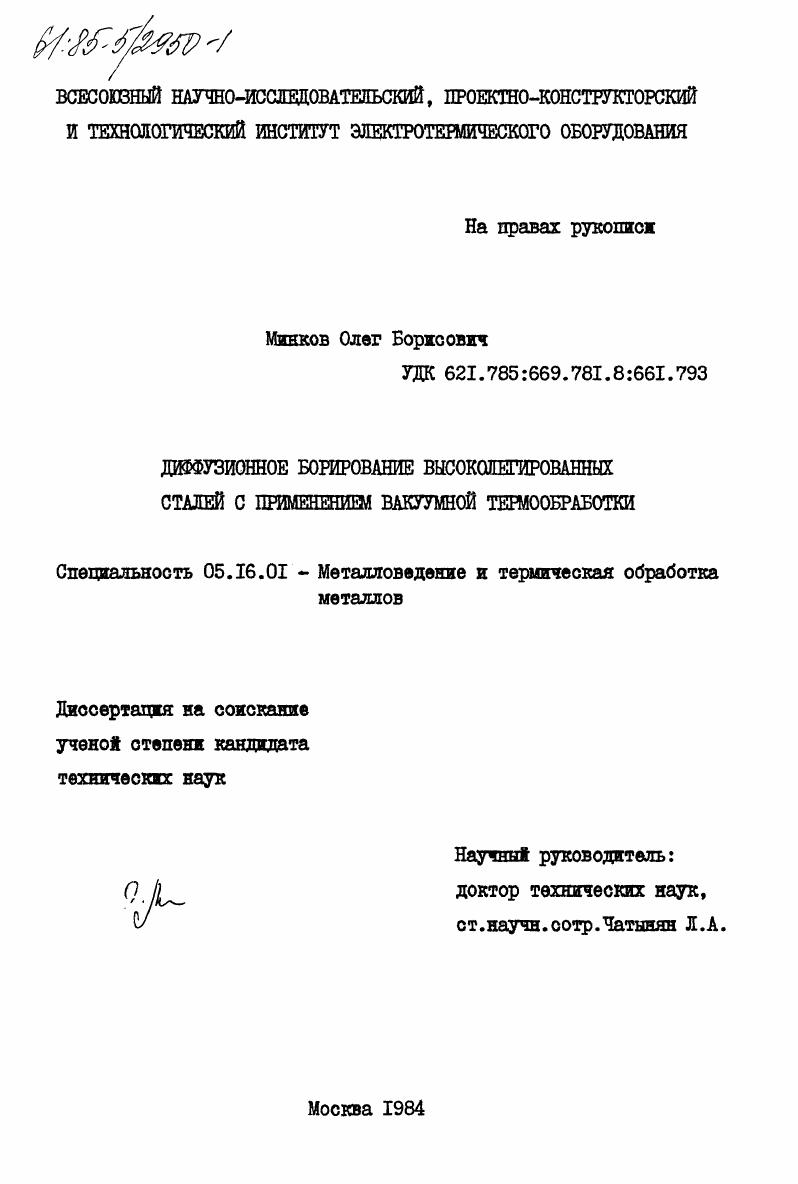

Диффузионное борирование высоколегированных сталей с применением вакуумной термообработки

• Автор: Минков, Олег Борисович
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 155 c. : ил

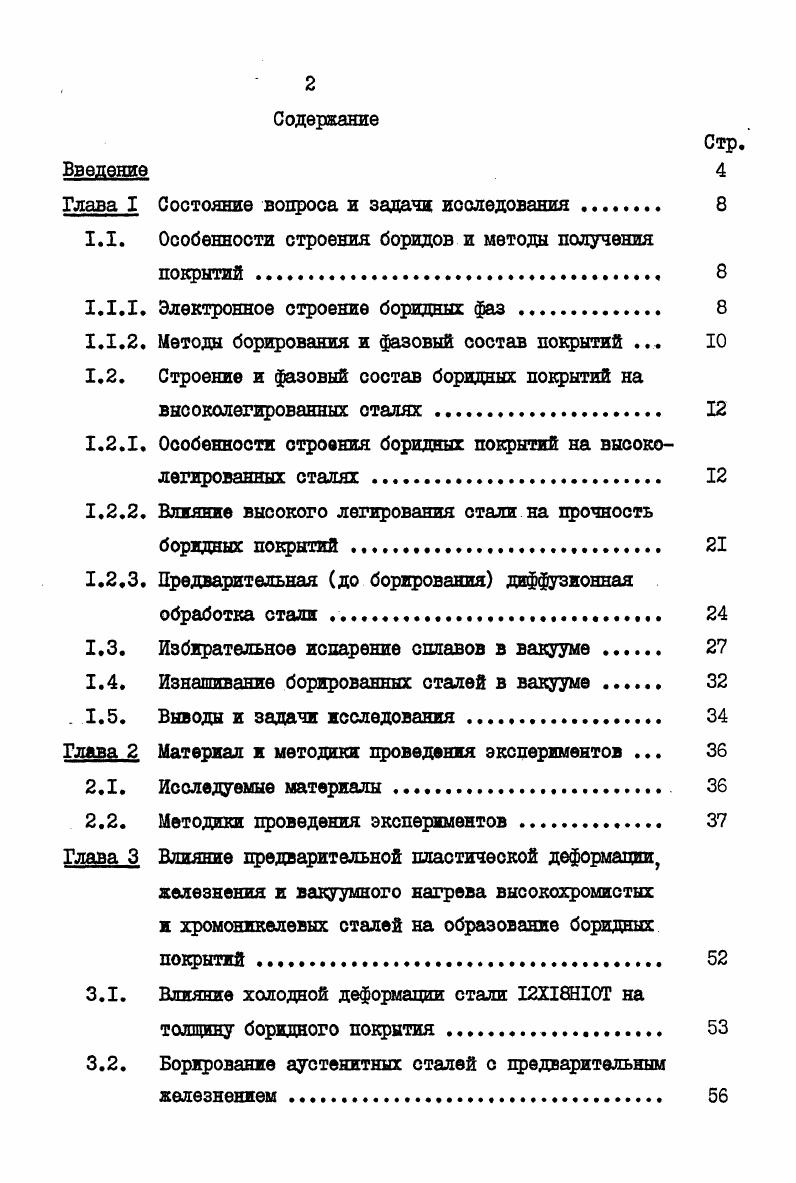

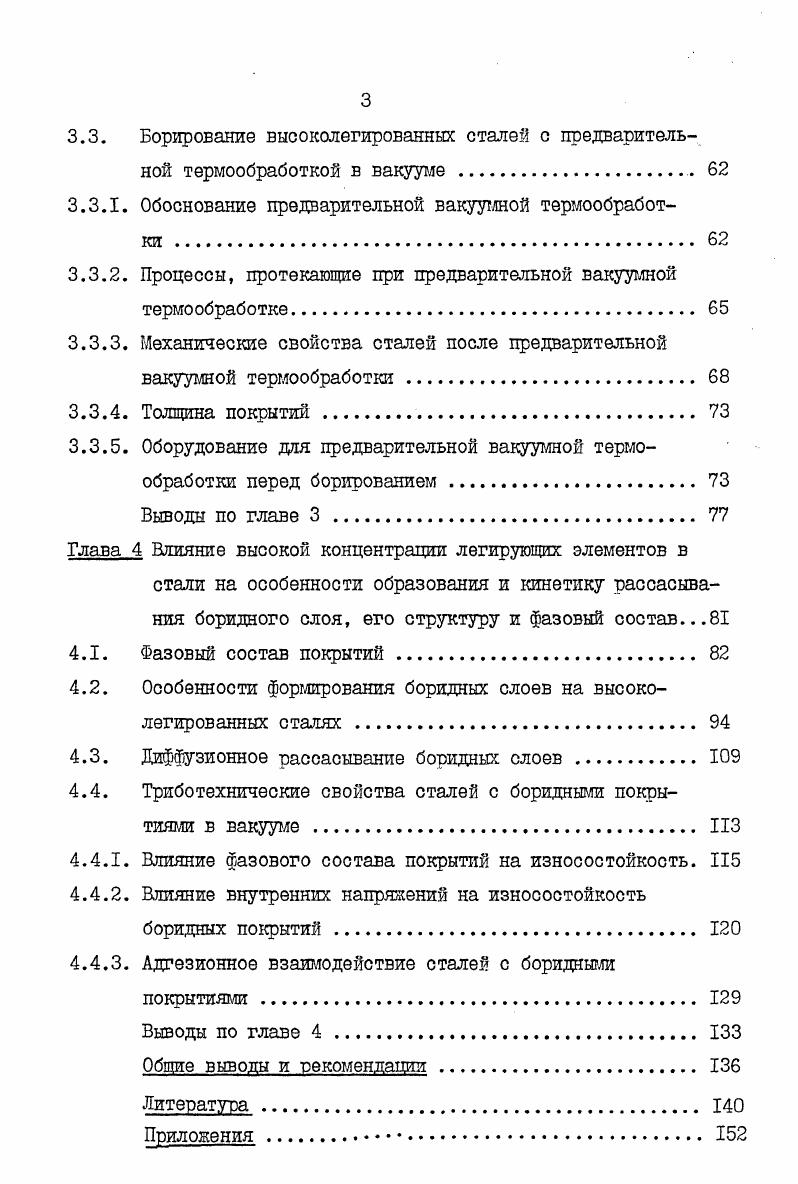

Содержание
Введение

Глава I Состояние вопроса и задачи исследования .

1.1. Особенности строения боридов и методы получения покрытий .

1.1.1. Электронное строение боридных фаз

1.1.2. Метода борирования и фазовый состав покрытий .

1.2. Строение и фазовый состав боридных покрытий на высоколегированных оталях .

1.2.1. Особенности строения боридных покрытий на высоколегированных сталях

1.2.2. Влияние высокого легирования стали на црочность боридных покрытий .

1.2.3. Предварительная до борирования диффузионная обработка стали .

1.3. Избирательное испарение сплавов в вакууме

1.4. Изнашивание борнрованннх сталей в вакууме
. 1.5. Выводы и задачи исследования.
Глава 2 Материал и методики проведения экспериментов .
2.1. Исследуемые материалы
2.2. Методики проведения экспериментов
Глава 3 Влияние предварительной пластической деформации,
железнения и вакуумного нагрева высокохромистых и хромоникелевых сталей на образование боридных пофнтий
3.1. Влияние холодной деформации стали 2Х8Н0Т на толщину борждного покрытия .
3.2. Борирование аустенжтных сталей с предварительным железнением
3.3. Борирование высоколегированных сталей с предварительной термообработкой в вакууме
3.3.1. Обоснование предварительной вакуумной термообработки
3.3.2. Процессы, протекающие при предварительной вакуумной
термообработке.
3.3.3. Механические свойства сталей после предварительной
вакуумной термообработки.
3.3.4. Толщина покрытий
3.3.5. Оборудование для предварительной вакуумной термообработки перед борированием
Выводы по главе 3 .
Глава 4 Влияние высокой концентрации легирующих элементов в
стали на особенности образования и кинетику рассасывания боридного слоя, его структуру и фазовый состав.
4.1. Фазовый состав покрытий
4.2. Особенности формирования боридных слоев на высоколегированных сталях .
4.3. Диффузионное рассасывание боридных слоев.
4.4. Триботехнические свойства сталей с боридными покрытиями в вакууме . ИЗ
4.4.1. Влияние фазового состава покрытий на износостойкость.
4.4.2. Влияние внутренних напряжений на износостойкость
боридных покрытий
4.4.3. Адгезионное взаимодействие сталей с боридными
покрытиями
Выводы по главе 4.
Общие выводы и рекомендации.
Литература


В более поздней работе этих же авторов ||, а также в работах [,] отмечается, что оптимальное соотношение боридных фаз определяется конкретными условиями эксплуатации сталей. В работе [ с. А.П. Эпик указывает, что высокие служебные свойства боридные слои имеют при соотношении фаз не более 1:3. Зарубежные исследователи [,-] считают, что отсутствие в покрытии фазы кЬ является критерием высокого качества всего процесса борирования. При насыщении поверхности стали бором любым методом борирования [б] атомы бора, преодолев поверхностный энергетический барьер и внедрившись в кристаллическую решетку аустенита, избирательно диффундируют по границам зерен и блоков, способствуя внут-риблочной диффузии бора и повышению его объемной концентрации. Фронт предельного насыщения аустенита бором с течением времени удаляется от поверхности, а в зоне между поверхностью образца и этим фронтом развиваются кристаллизационные боридообразующие процессы. Сначала идет формирование богатого металлом борида По мере поступления бора создаются условия для образования ГеВ. Легирование стали приводит к увеличению доли /ЁВ в составе покрытия. При любых параметрах борирования (жидкостном [,,], электролизном [], твердофазном в порошке карбида бора [,,3^, а также газовом в тлеющем разряде [,], высоколегированных сталей не удается получить структуру,свободную от борида Геб , что видимо,связано с замедлением диффузии,которая будет являться лимитирующим фактором,определяющим скорость образования покрытия. Строение и фазовый состав боридных покрытий на высоколегированных сталях. I.2. I. Особенности строения боридных покрытий на высоколегированных сталях. Как известно, при борировании нелегированных и низколегированных сталей граница раздела покрытие-матрица имеет характерное строение, которое на металлографических шлифах проявляется в виде "игл" или "зубьев". Г.Г. Паничем [,] установлена объемная форма этой границы, представляющая собой параболоиды вращения. При наличии фазы Feb . Feb -Fezb имеет аналогичный характер. Подобные структуры обнаружены при борировании армко-же-леза, а также Со, АЧ [], W ,Mo,C
