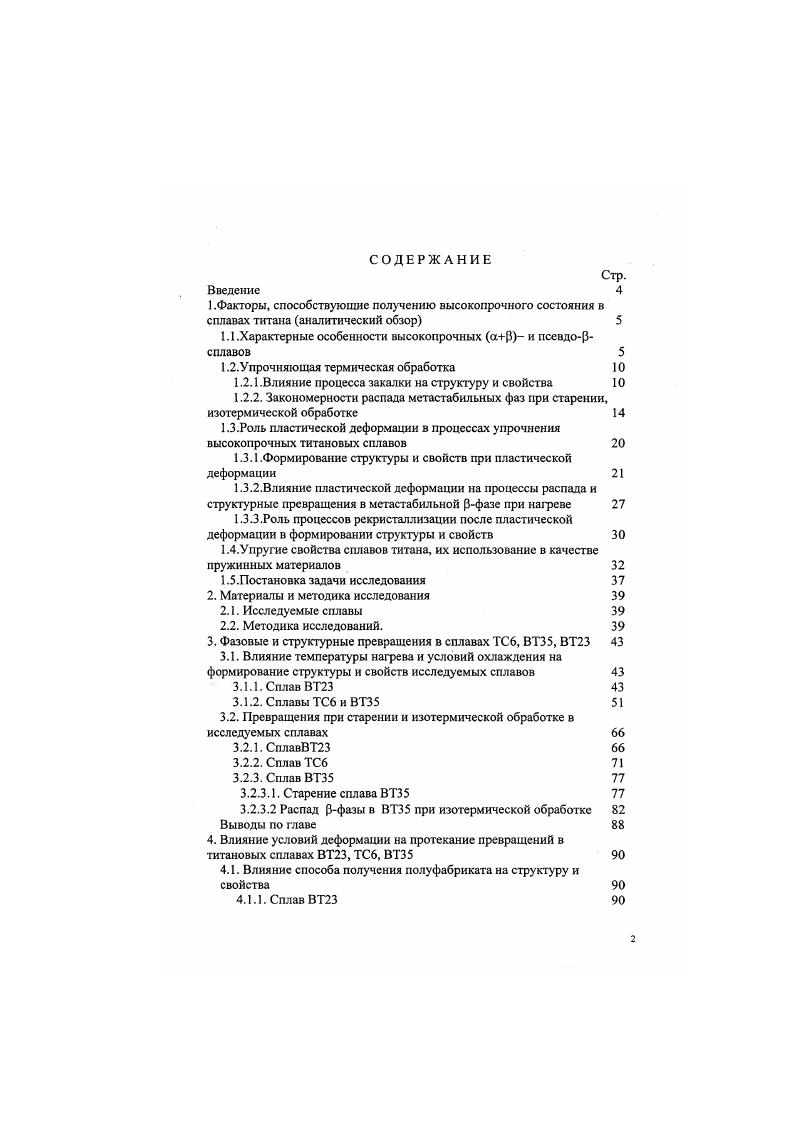

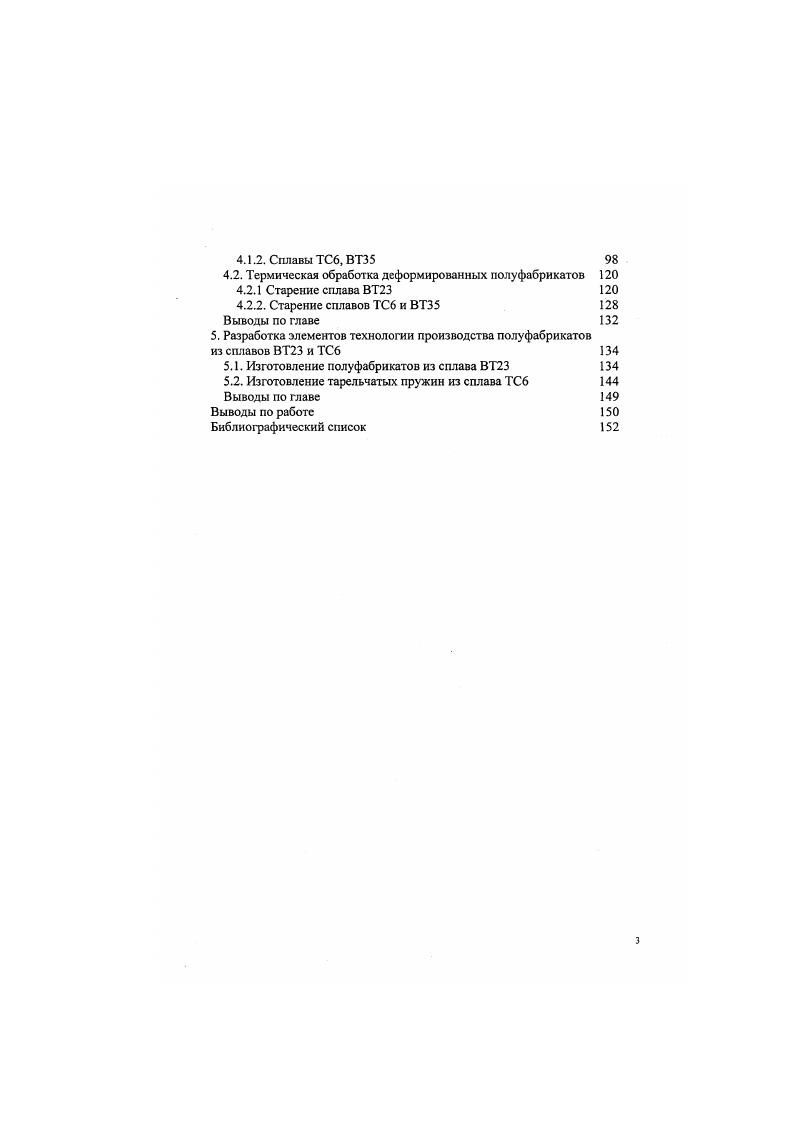

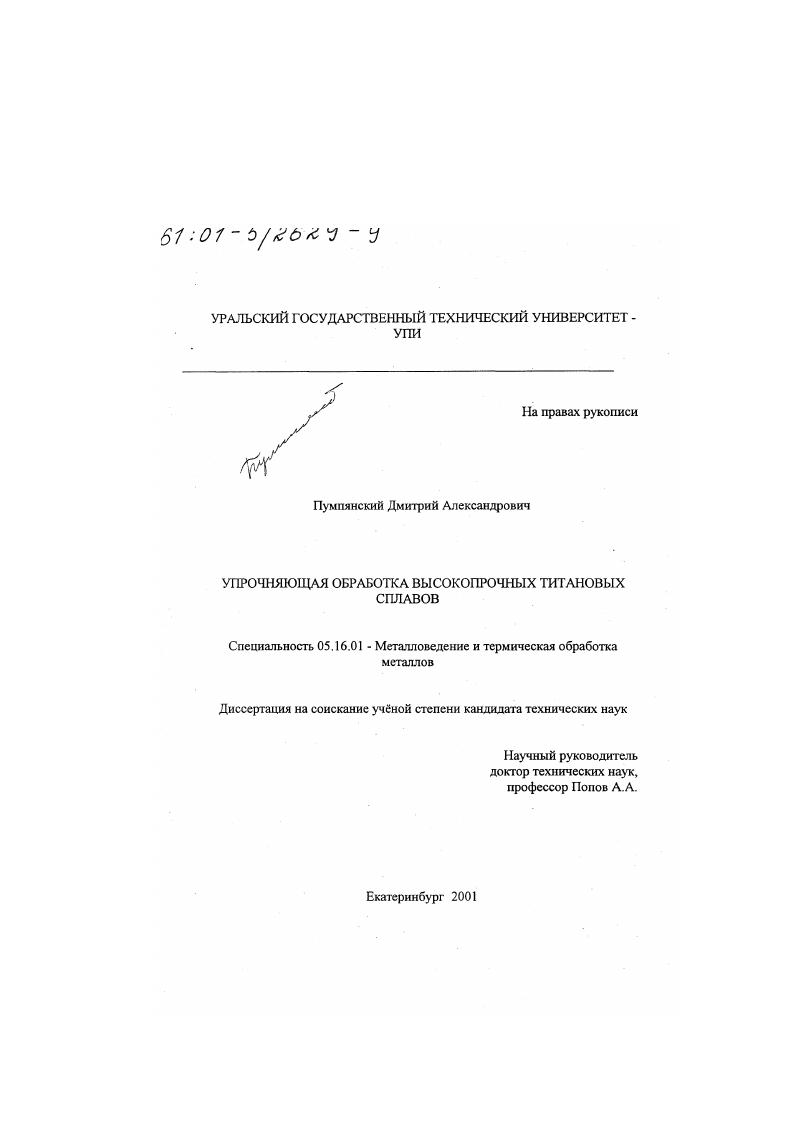

Упрочняющая обработка высокопрочных титановых сплавов

• Автор: Пумпянский, Дмитрий Александрович
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Екатеринбург
• Количество страниц: 160 с. : ил

Методика исследований. Сплав ВТ

4. Сплавы ТС6. Образующиеся на стадии распада промежуточные фазы могут далее испытывать превращения до тех пор, пока не сформируется равновесная структура, представленная а и Рфазами или афазой и интерметаллидом. Распад рфазы по схеме р р а относится к типичным диффузионным превращениям и реализуется при достаточно высоких температурах. Мартенсит а а в рфазе может образоваться при старении по схеме термоунругого мартенситного превращения при изотермических выдержках изза тех внутренних напряжений, которые возникают при термическом воздействии . Дискуссионным является вопрос о расслоении рфазы с последующим превращением обедннных рстабилизаторами объмов в со или афазу. Одни из исследователей категорически отрицают возможность такого расслоения, другие отстаивают неизбежность расслоения рфазы перед последующим е превращением. Эти противоречия во мнениях обусловлены, повидимому, тем, что расслоение метастабильной Рфазы по схеме спинодалыюго распада РРоГчяРосдСР возможно лишь в определнном интервале концентраций .


Поскольку характер сопряжения решетки афазы с решеткой 3матрицы полукогерентный, то и поля внутренних напряжений вокруг каждой из частиц ориентированы. Взаимодействие полей микронапряжений вокруг каждой из частиц с полями напряжений других частиц формирует макронапряжения, которые и разрушают материал в процессе старения. Самопроизвольного разрушения не наблюдается при снижении температур закалки до температур а3области. Причины этого следующие. Во первых, в структуре появляется первичная афаза, обладающая высокой пластичностью и ограничивающая области действующих полей внутренних напряжений, релаксирующих на частицах первичной афазы. Во вторых, с падением температуры закалки Ртвсрдый раствор обогащается рстабшшзирукнцими элементами и изменяется электронная концентрация в 3фазе, вследствие чего софаза при старении не возникает, и характер распределения ачастиц становится не столь регулярным, как ранее к тому же меняются межчастичные расстояния . На следующей стадии распада пересыщенного 3тврдого раствора фаза сменяется афазой. Прямое превращение софазы в пересыщенную афазу с последующим с обеднением до равновесного состава. Самостоятельное зарождение афазы на границах зерен, дислокациях или границах раздела рю и последующий рост частиц афазы Позднее было показано, что обе эти схемы реализуются даже в одном сплаве. При повышении температуры старения распад рфазы происходит путем непосредственного образования зародышей афазы. Стадия предвыделения экспериментально не обнаруживается.
