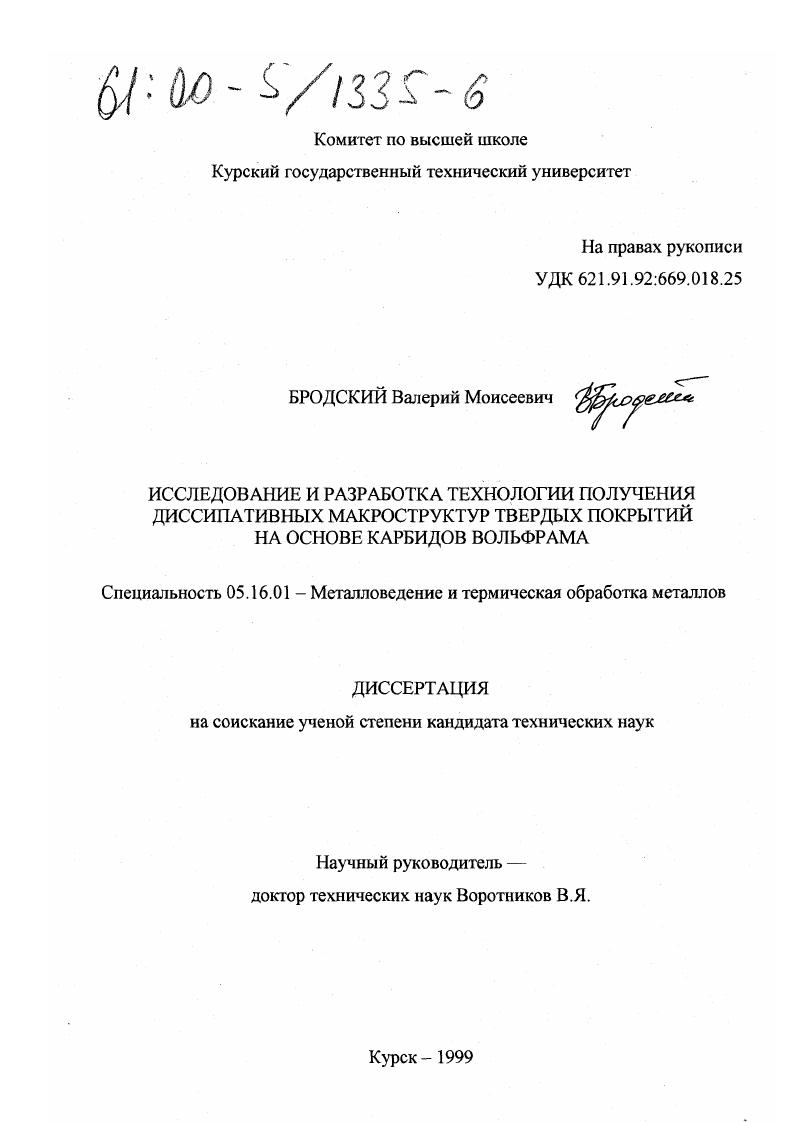

Исследование и разработка технологии получения диссипативных макроструктур твердых покрытий на основе карбидов вольфрама

• Автор: Бродский, Валерий Моисеевич
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Курск
• Количество страниц: 213 с. : ил.

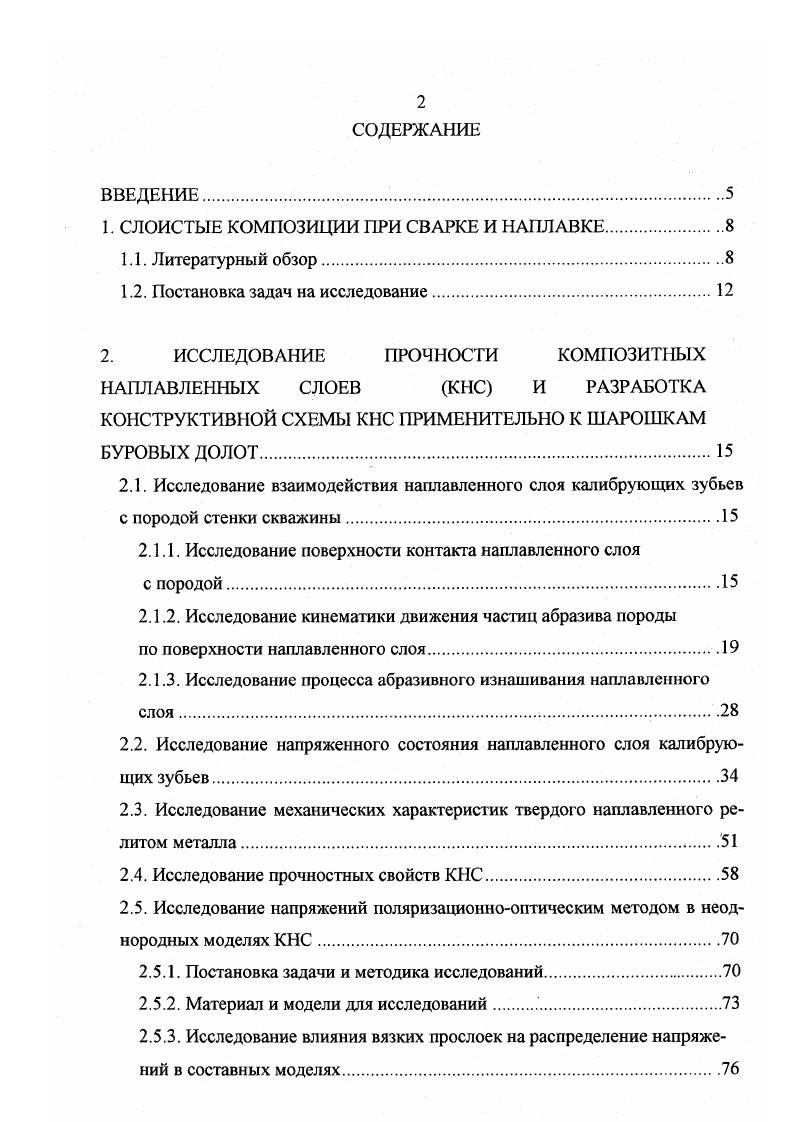

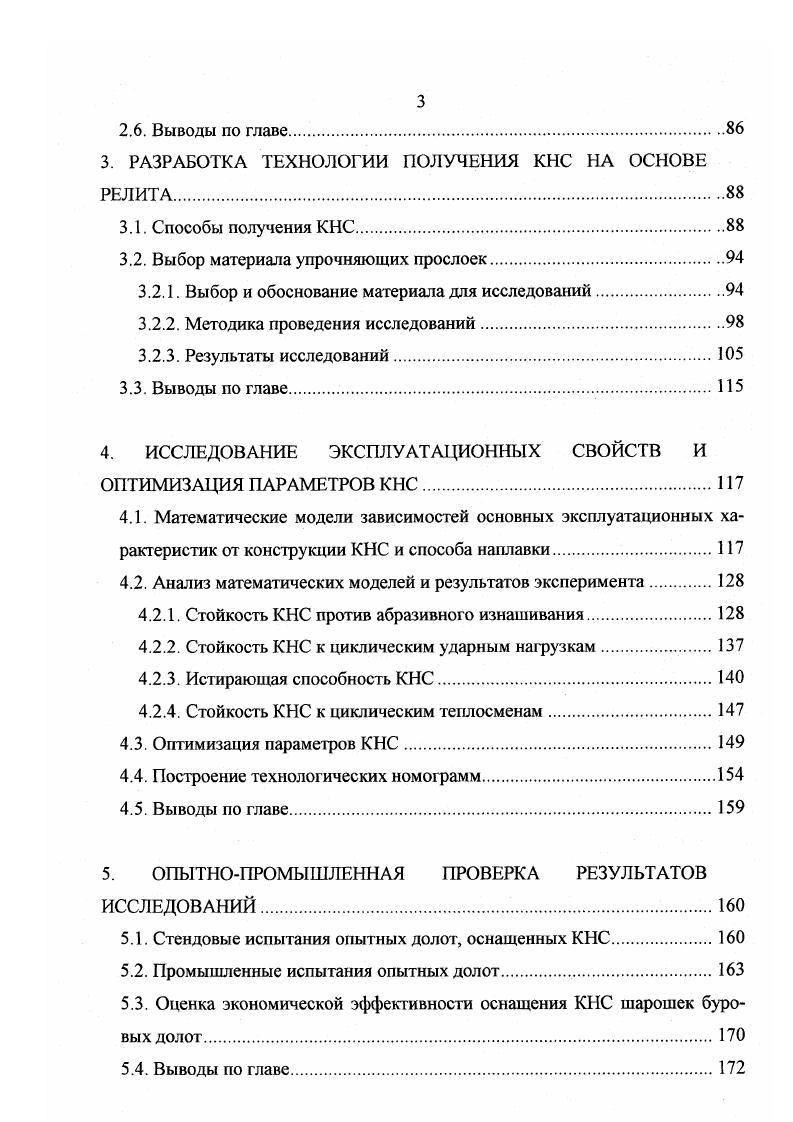

ВВЕДЕНИЕ. СЛОИСТЫЕ КОМПОЗИЦИИ ПРИ СВАРКЕ И НАПЛАВКЕ. Постановка задач на исследование. КОНСТРУКТИВНОЙ СХЕМЫ КНС ПРИМЕНИТЕЛЬНО К ШАРОШКАМ БУРОВЫХ ДОЛОТ. Исследование взаимодействия наплавленного слоя калибрующих зубьев с породой стенки скважины. Материал и модели для исследований . Исследование влияния вязких прослоек на распределение напряжений в составных моделях. Выбор материала упрочняющих прослоек. Выбор и обоснование материала для исследований. Методика проведения исследований. Результаты исследований. Выводы по главе. ОПТИМИЗАЦИЯ ПАРАМЕТРОВ КНС. Стойкость КНС к циклическим ударным нагрузкам. Стойкость КНС к циклическим тегшосменам. Выводы по главе. ИССЛЕДОВАНИЙ. Стендовые испытания опытных долот, оснащенных КНС. Выводы по главе. X Яд собд
2. Проведенная экспериментальная проверка показала правильность формул для гладкого конуса. Подробная методика расчетов и эксперимента приведена в работе . В то же время следует отметить, что мгновенная ось вращения гладкого конуса при вращении модели шарошки перемещается с постоянной скоростью, тогда как перемещение мгновенной оси вращения реальной зубчатой шарошки происходит по более сложному закону и траектории движения абразивных частиц породы по поверхности наплавленного слоя калибрующих зубьев будут несколько иными.


При увеличении числа зубьев шарошки и уменьшении шага I между зубьями закон движения абразивных частиц по поверхности наплавленного слоя будет приближаться к теоретическому уравнения 2. Представляет интерес с точки зрения выяснения условия работы наплавленного слоя детальное рассмотрение взаимодействия с породой стенки скважины в пределах пятна контакта наплавленного слоя отдельного калибрующего зуба. Калибрующий зуб начинает взаимодействовать с породой стенки и углубляться в нее раньше, чем периферийный венец будет опираться на этот зуб. Поверхность соприкосновения отдельного калибрующего зуба будет нарастать от нуля до некоторой величины, близкой к площади наплавленной поверхности
отдельного калибрующего зуба, при набегании зуба и уменьшаться до нуля при выходе зуба из зацепления. На рисунке 2. Рис. Начало взаимодействия наплавленного слоя калибрующего зуба со стенкой скважины опережает контакт соответствующего зуба периферийного ряда с забоем положение . Внедрение зуба в породу стенки и одностороннее увеличение его поверхности контакта продолжаются с вращением шарошки до того момента, когда данный зуб становится опорным положения 4,5. Далее процесс зеркально повторяется для другой половины зуба положения . Различные участки поверхности наплавленного слоя отдельного калибрующего зуба испытывают разное давление стенки скважины и находятся в контакте с породой разное время. Путь их трения по абразиву породы, направление и режим трения, а, следовательно, и абразивный износ от трения скольжения различны. На рисунке 2.
