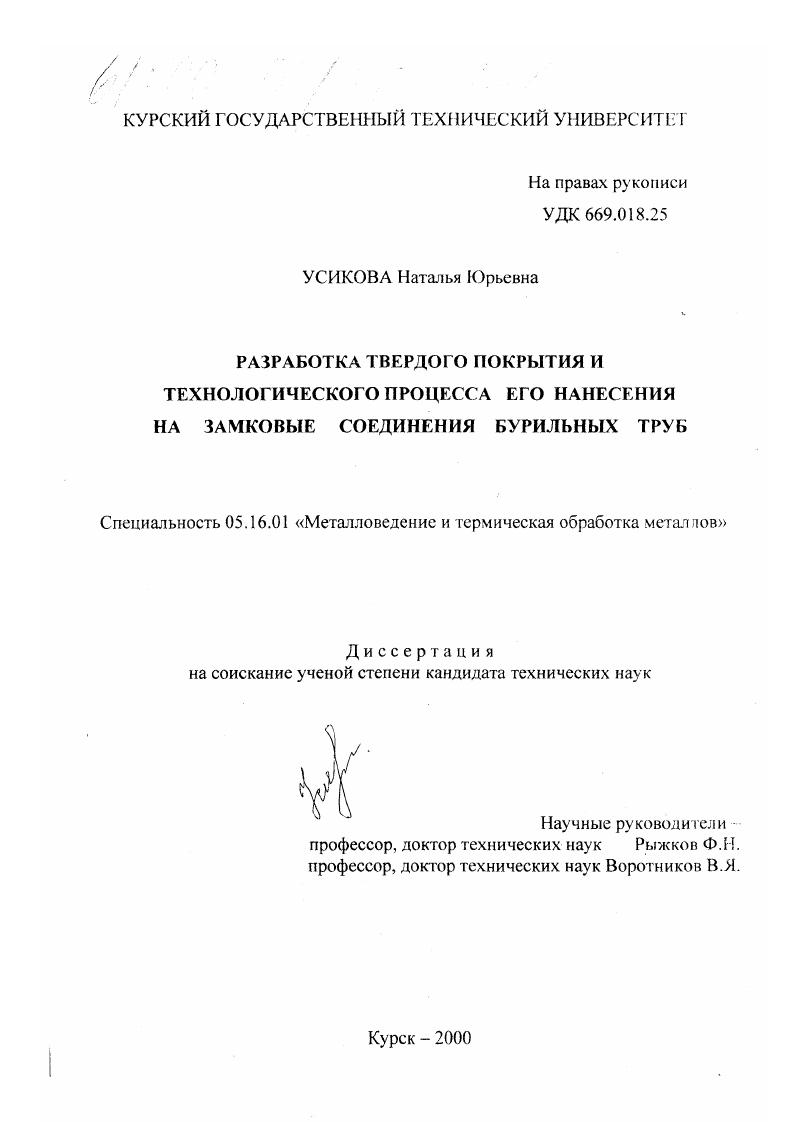

Разработка твердого покрытия и технологического процесса его нанесения на замковые соединения бурильных труб

• Автор: Усикова, Наталья Юрьевна
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Курск
• Количество страниц: 137 с.

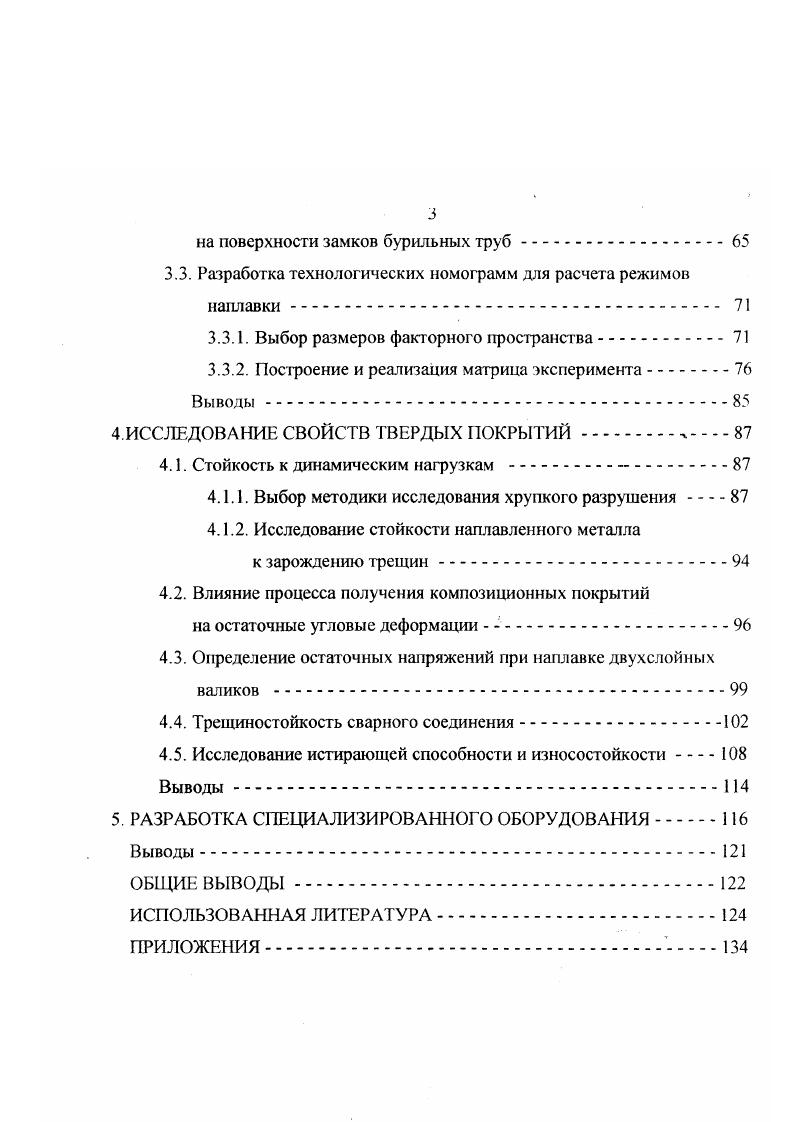

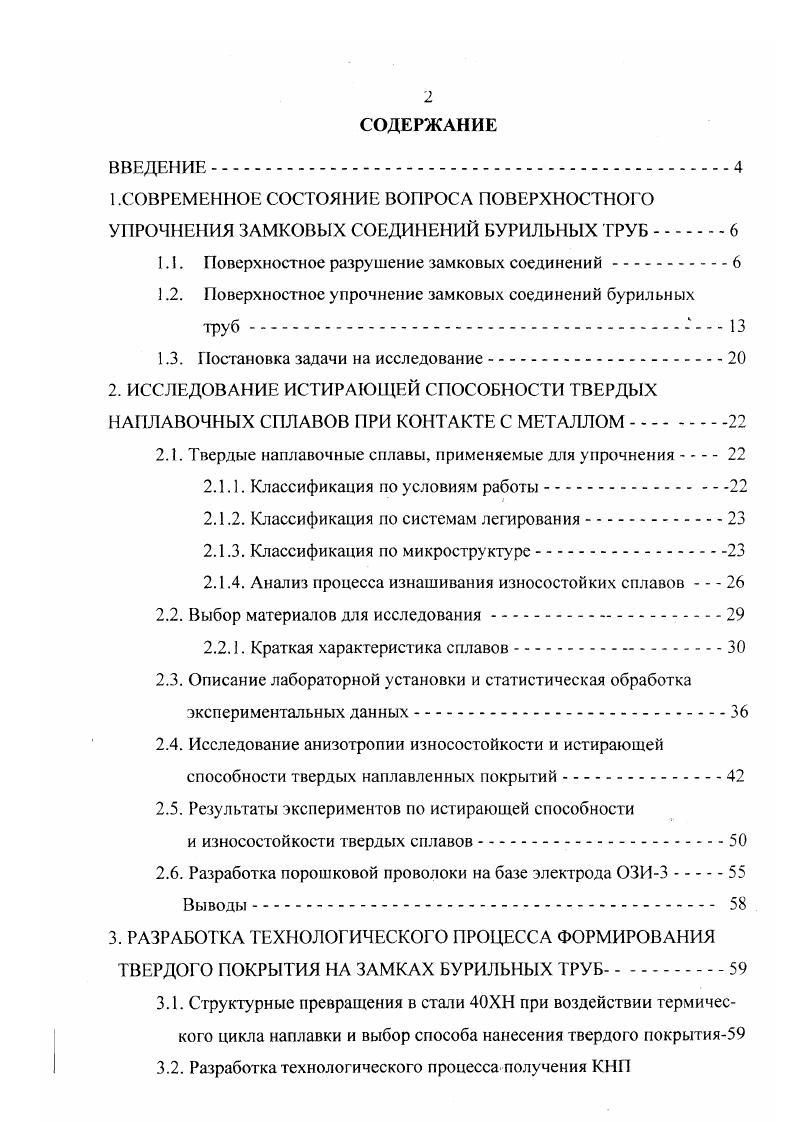

ВВЕДЕНИЕ. Поверхностное разрушение замковых соединений. Постановка задачи на исследование. Выбор материалов для исследования. Краткая характеристика сплавов. Описание лабораторной установки и статистическая обработка экспериментальных данных. Выводы. Выбор размеров факторного пространства. Трещиностойкость сварного соединения. Выводы . ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА. ПРИЛОЖЕНИЯ. Практика бурения глубоких скважин м показывает, что с ростом глубины скважины растет интенсивность износа замков. Это связано видимо с увеличением усилия, прижимающего замки к стенке скважины в нижней е части в сжатой части буровой колонны, а также свойствами глубокозалегаемых пород. Так, по данным буровых фирм, при разбурйвании верхнемеловых отложений крепкие известняки срок службы замковых соединений приблизительно равен 0 часов бурения. При бурении в нижнемеловых отложениях среднеабразивные породы песчаники и известняки с прослойками из алевролитов срок службы 0 часов. В юрских отложениях, представленных высокоабразивными алевролитами и песчаниками, срок эксплуатации замков может достичь часов бурения, т.


Износ происходит при назичии абразивной прослойки глинистого раствора, содержащего частицы утяжелителя гематит, барит и раздробленных горных пород. Изношенные поверхности имеют более гладкую поверхность, отсутствуют глубокие бороздки. Однако надо учитывать, что в этом случае могут проявляться другие виды изнашивания, такие как схватывание молекулярномеханическое и тепловое схватывание второго рода, т. Н, хотя явных следов теплового износа не наблюдалось. Анализ проведенных исследований изношенных замков и литературные данные 4,7,, показывают, что ведущим видом изнашивания наружной поверхности бурильных замков при их работе в открытых стволах и обсадных колоннах является абразивное изнашивание В связи с эксцентричностью резьбового соединения трубы с замком существует вероятность ударно
абразивного изнашивания. Об этом можно судить по наличию наклепа на поверхности изношенных замков рис. Внешний вид характерных изношенных элементов замкового соединения приведен на рис. Рис. Распределение твердости на поверхности замка 1. Существенное влияние поверхностного разрушения замков бурильных труб на показатели бурения предопределил ряд публикаций по увеличению износостойкости замковых соединений. Основное направление всех опубликованных работ нанесение защитных валиков из износостойких материалов наплавкой дуговыми методами сварки . Только в работе предложено проводить нанесение защитного покрытия фрикционной наплавкой. При этом необходимо учитывать следующие моменты, присущие конструкции замкового соединения, материала замка и условиям их применения.
