Методы анализа хрупкого разрушения по рельефу излома

• Автор: Жевнерова, Ольга Валерьевна
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 133 с.

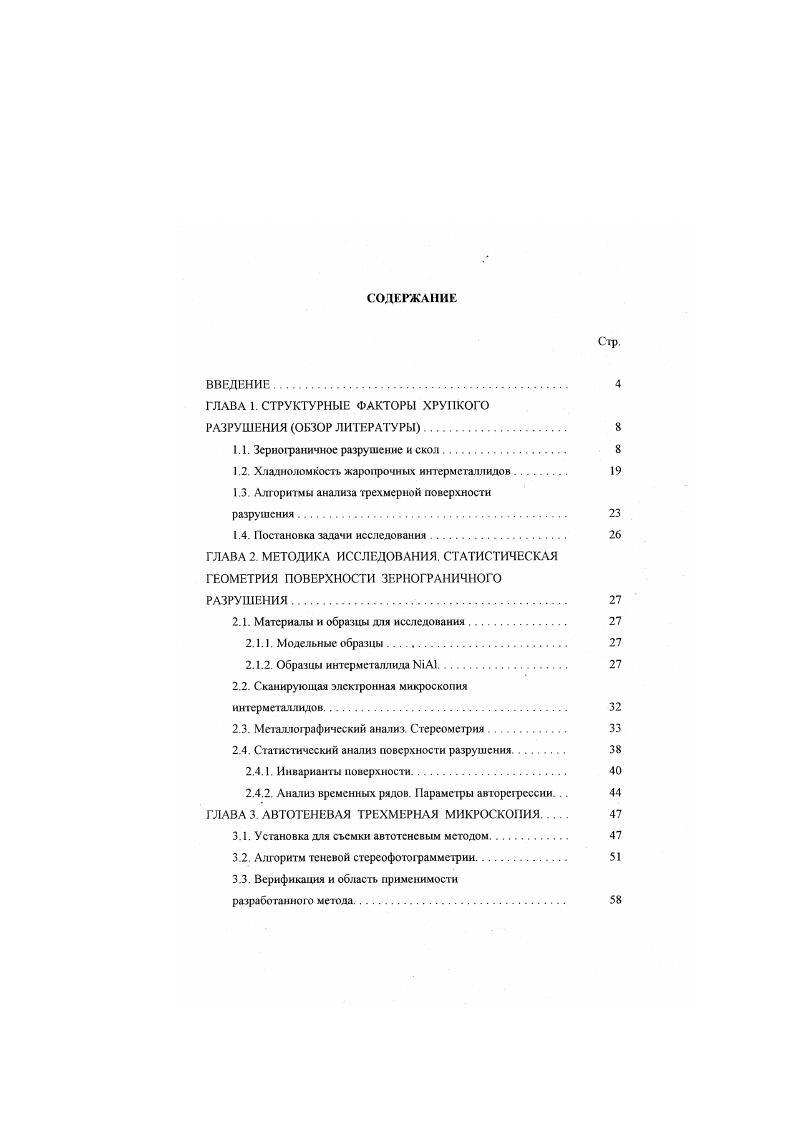

1.1. Зернограничнос разрушение и скол.

1.2. Хладноломкость жаропрочных интермегаллилов

1.3. Алгоритмы анализа трехмерной поверхности

разрушения

1.4. Постановка задачи исследования.

ГЛАВА 2. МЕТОДИКА ИССЛЕДОВАНИЯ СТАТИСТИЧЕСКАЯ ГЕОМЕТРИЯ ПОВЕРХНОСТИ ЗЕРНОГРАНИЧНОГО

РАЗРУШЕНИЯ.

2.1. Материалы и образцы для исследования.

2.1.1. Модельные образцы

2.1.2. Образцы интерметаллида А1.

2.2. Сканирующая электронная микроскопия

ннтерметаллидов.
2.3. Металлографический анализ. Стереометрия
2.4. Статистический анализ поверхности разрушения.
2.4.1. Инварианты поверхности.
2.4.2. Анализ временных рядов. Параметры авторегрессии.
ГЛАВА 3. АВТОТЕНЕВДЯ ТРЕХМЕРНАЯ МИКРОСКОПИЯ
3.1. Установка для сьсмки автотснсвым методом.
3.2. Алгоритм теневой стереофотограмметрии
3.3. Верификация и область применимости
разработанного метода.

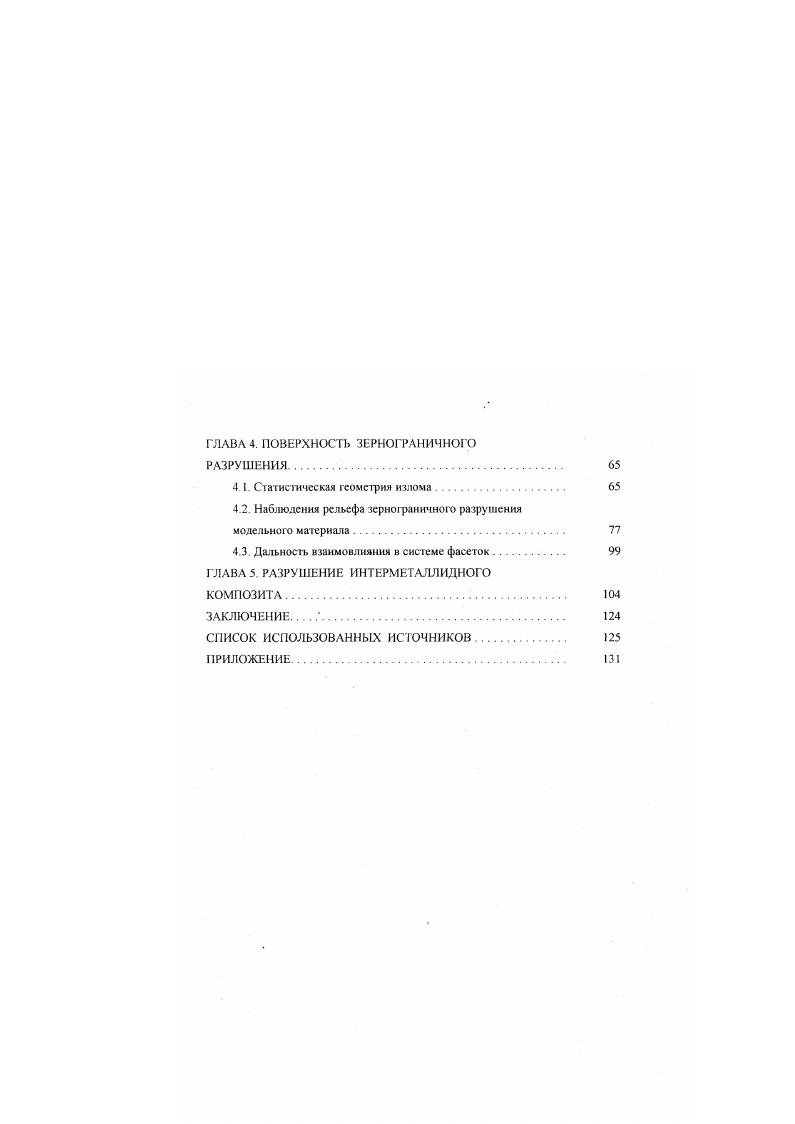

ГЛАВА 4. ПОВЕРХНОСТЬ ЗЕРНОГРАНИЧНОГО
РАЗРУШЕНИЯ
4.1. Статистическая геометрия излома
4.2. Наблюдения рельефа зернограничного разрушения
модельного материала
4.3. Дальность взаимовлияния в системе фасеток
ГЛАВА 5. РАЗРУШЕНИЕ ИНТЕРМЕТАЛЛИДНОГО
КОМПОЗИТА.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


На них быстрее появляются также поры ползучести предшественник разрушения . Границы неравноправны и по отношению к сегрегации Ожеспсктроскоиия находит существенно разные сегрегации фосфора га разных границах в железе даже г после сложения концентраций с соответственных фасеток на двух половинах излома . Охрупчивание бнкристаллов меди по границам кручения в расплаве висмута сильнее для нерегулярных границ . Примеси в разной степени чувствительны к строению границы например, в одном и том же изломе стали X содержание сурьмы на разных фасетках сильно различалось, а содержание фосфора было практически одинаково. При 0,6 БЬ в стали Х2Н4 после отпуска при 0 С ч на разных фасетках обнаружено от до ат. БЬ. При попарном сопоставлении фасеток излома обеих половин образца установлено, что фосфор в железе остается преимущественно па одной сгороне излома на той грани, где упаковка более рыхлая 1. В металлах пластическая деформация всегда предшествует и сопутствует хрупкому разрушению. Например, в срсднсуглсродистой стали напряжение хрупкого разрушения при растяжении совпадает с пределом текучести при сжатии при 6С независимо от размеров зерна рис. Такое совпадение означает, что хрупкое разрушение имеет место тогда, когда возникает текучесть . Только в самых хрупких материалах керамиках зернограничная трещина может зарождаться просто от концентрации напряжений в тройном стыке зерен вследствие анизотропии упругости или теплового расширения, в стали же раньше начинается пластическое течение 1. Для зарождения хрупкого разрушения необходима концентрация напряжений.
