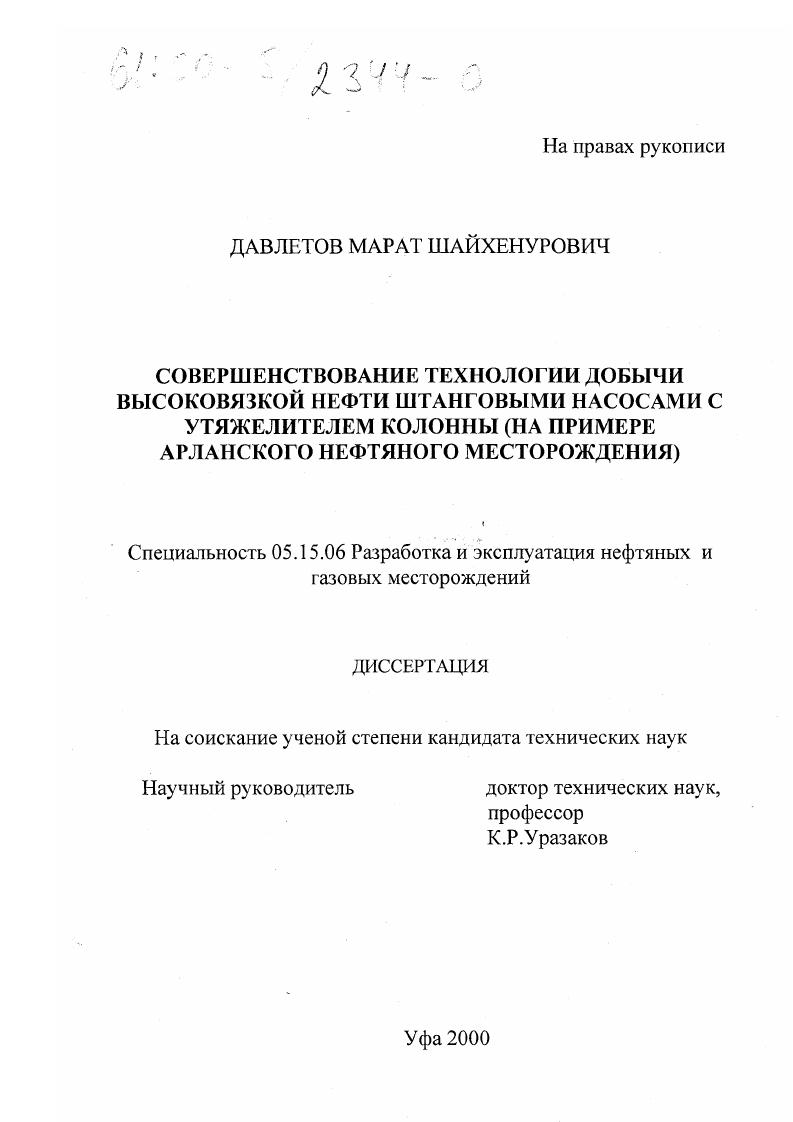

Совершенствование технологии добычи высоковязкой нефти штанговыми насосами с утяжелителем колонны : На примере Арланского нефтяного месторождения

• Автор: Давлетов, Марат Шайхенурович
• Шифр специальности: 05.15.06
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Уфа
• Количество страниц: 103 с. : ил.

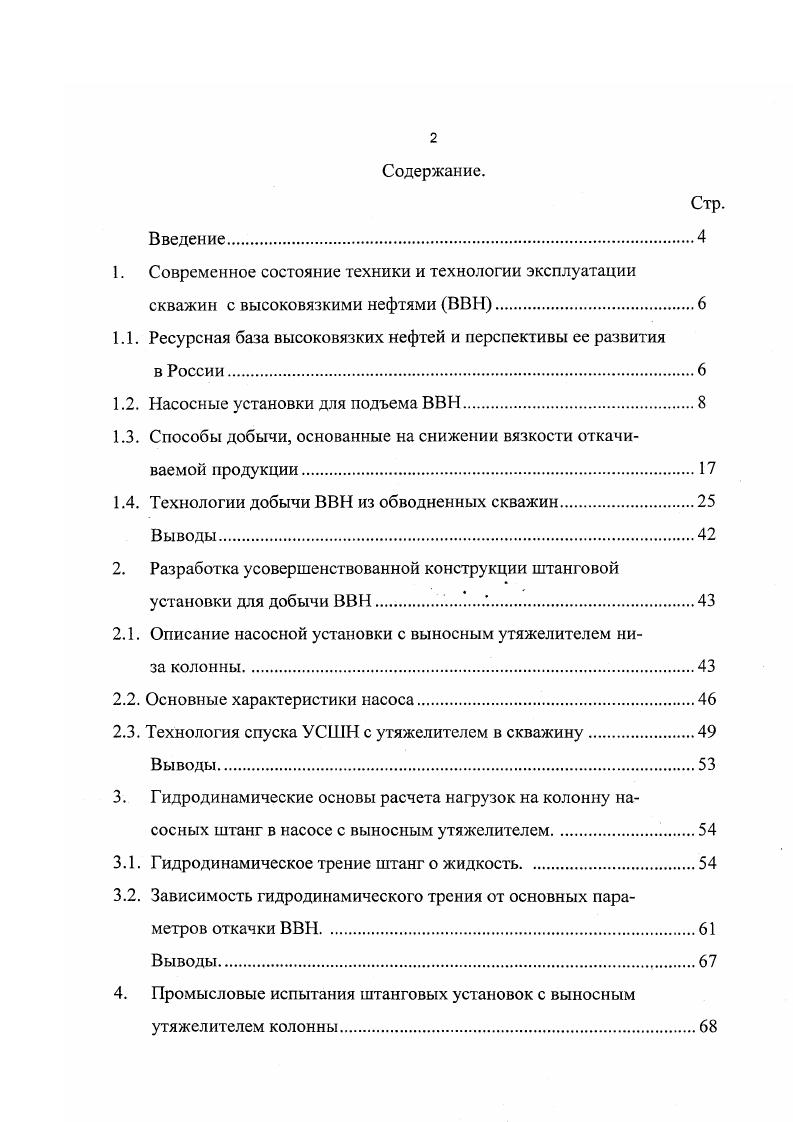

1. Современное состояние техники и технологии эксплуатации

скважин с высоко вязкими нефтями ВВН

1.1. Ресурсная база высоковязких нефтей и перспективы ее развития

в России

1.2. Насосные установки для подъема ВВН

1.3. Способы добычи, основанные на снижении вязкости откачиваемой продукции.

1.4. Технологии добычи ВВН из обводненных скважин.

Выводы.

2. Разработка усовершенствованной конструкции штанговой установки для добычи ВВН

2.1. Описание насосной установки с выносным утяжелителем низа колонны.

2.2. Основные характеристики насоса.

2.3. Технология спуска УСШН с утяжелителем в скважину.
Выводы.
3. Гидродинамические основы расчета нагрузок на колонну насосных штанг в насосе с выносным утяжелителем
3.1. Гидродинамическое трение штанг о жидкость
3.2. Зависимость гидродинамического трения от основных параметров откачки ВВН.
Выводы.
4. Промысловые испытания штанговых установок с выносным утяжелителем колонны.
4.1. Подбор, подготовка скважин и результаты внедрения насосов

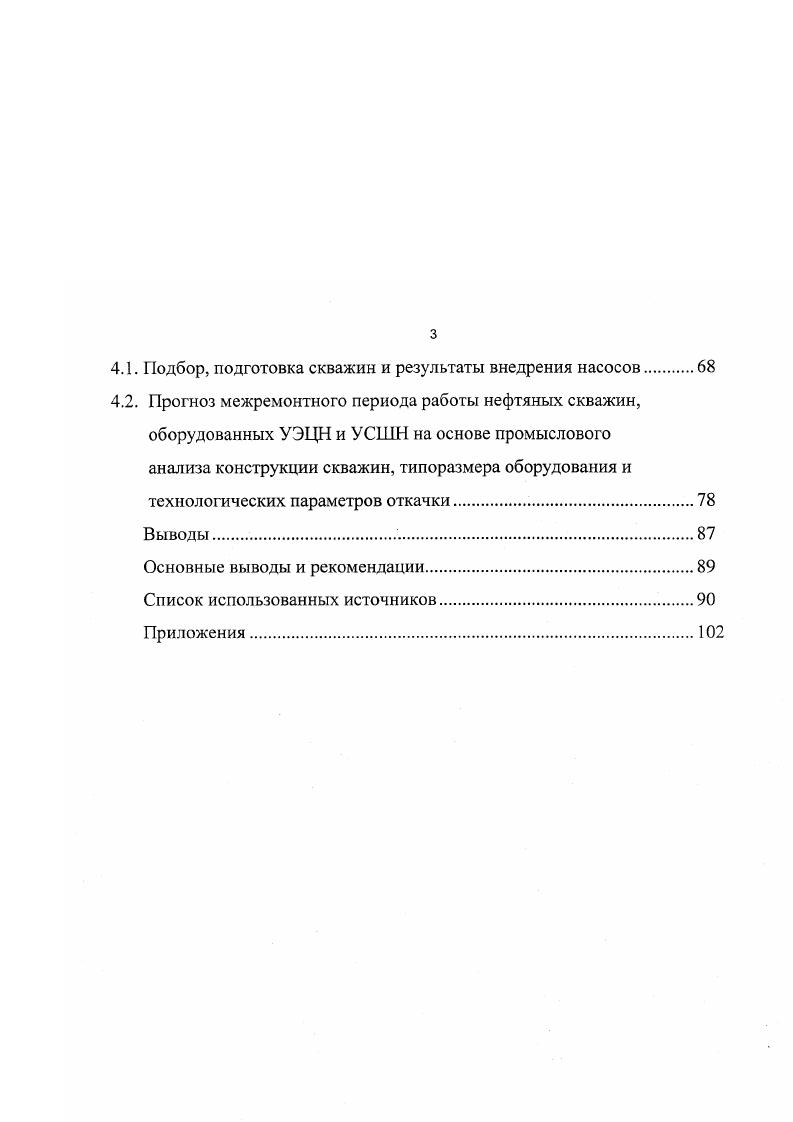

4.2. Прогноз межремонтного периода работы нефтяных скважин, оборудованных УЭЦН и УСШН на основе промыслового анализа конструкции скважин, типоразмера оборудования и
технологических параметров откачки
Выводы
Основные выводы и рекомендации
Список использованных источников


Разработка специальных конструкций штанговых насосов и технологических схем, несмотря на сложность конструкций насосов и рост энергоемкости откачки, позволяет значительно расширить область рационального применения установок для добычи тяжелых высоковязких нефтей. Рассмотрим несколько видов установок, предназначенных для отбора из скважин высоковязкой жидкости. В качестве первого примера на рис. ГОСТу с шифром НСВГ. При ходе колонны штанг вниз столб жидкости в НКТ будет оказывать давление на плунжер 6, а нагнетательный клапан 5 будет в закрытом состоянии. При этом под плунжером 6 и клапаном 5 будет давление всасывания, так как жидкость из скважины будет поступать через открытый клапан 3 в полость 4. Таким образом данная установка предупреждает зависание штанг в вязкой жидкости и их продольный изгиб, так как при ходе плунжеров и штанг вниз создается сила, действующая сверху вниз и растягивающая шток 8 и штанги. Подача такого насоса определяется длиной хода и разностью площадей цилиндра 1 нижней насосной части с плунжером 2 и цилиндра 7 верхней насосной части. Данные насосы выпускаются двух типоразмеров с диаметрами цилиндров и . В установке типоразмера всасывающий клапан расположен в корпусе цилиндра нижней части насоса, а нагнетательный в его плунжере как в обычных насосах НСН2 и НСВ. Рис. Схема насоса для отбора вязких жидкостей. Принципом следующей установки для подъема вязких нефтей является разобщение штанговой колонны и добываемой жидкости, для которой создается самостоятельный транспортный канал. Колонна штанг при этом перемещается в трубах с маловязкой средой, обеспечивающей свободное погружение штанг. В Башкирии накоплен определенный опыт применения УСШН в скважинах с высоковязкой нефтью.
