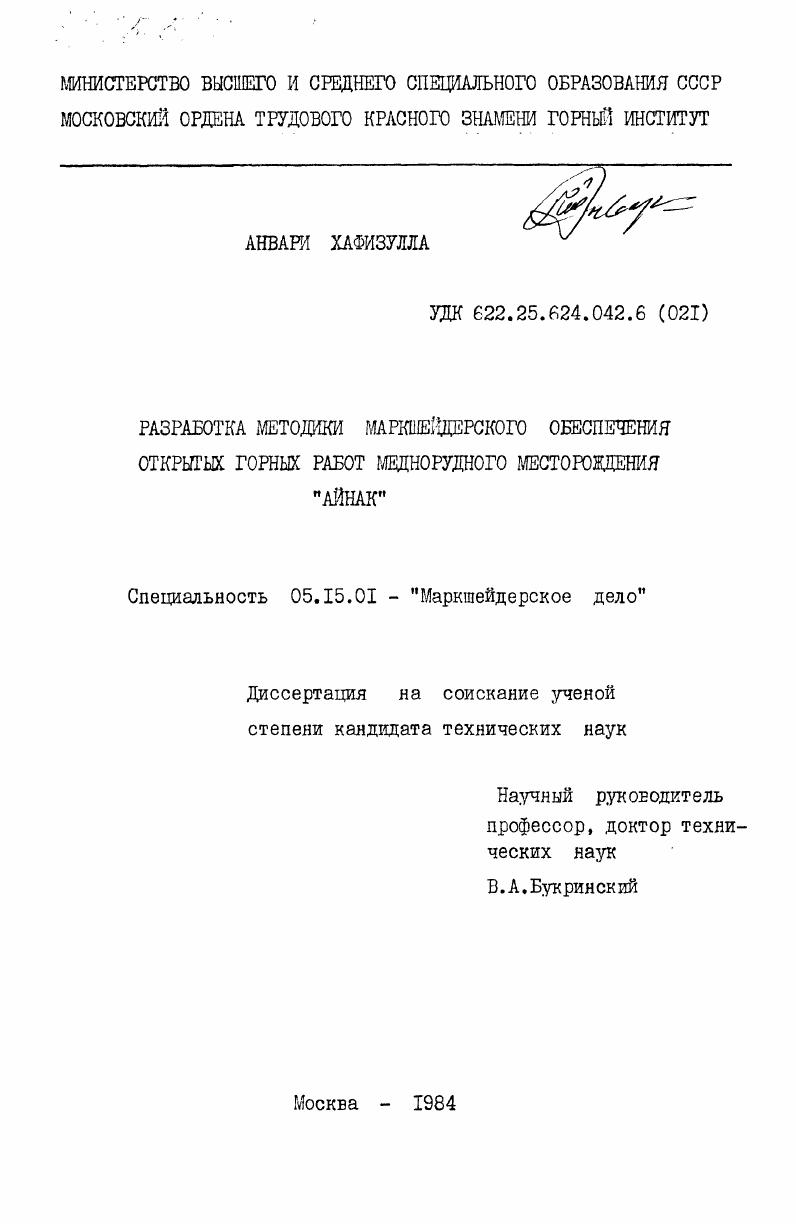

Разработка методики маркшейдерского обеспечения открытых горных работ меднорудного месторождения "Айнак"

• Автор: Анвари, Хафизулла
• Шифр специальности: 05.15.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 246 c. : ил

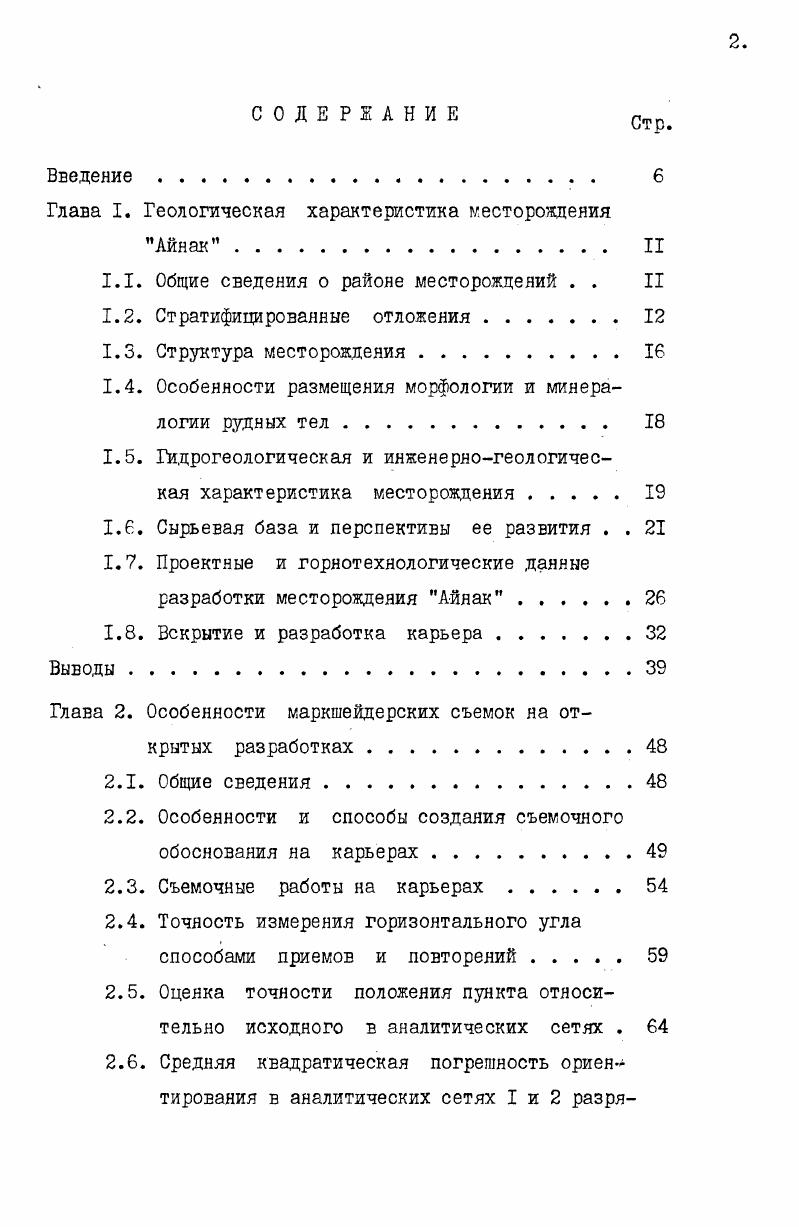

СОДЕРЖАНИЕ Стр

Введение .

Глава I. Геологическая характеристика месторождения

Айнак II

1.1. Общие сведения о районе месторождений . . II

1.2. Стратифицированные отложения .

1.3. Структура месторождения

1.4. Особенности размещения морфологии и минералогии рудных тел.

1.5. Гидрогеологическая и инженерногеологическая характеристика месторождения

1.6. Сырьевая база и перспективы ее развития . .

1.7. Проектные и горнотехнологические данные

разработки месторождения Айнак
1.8. Вскрытие и разработка карьера .
Глава 2. Особенности маркшейдерских съемок на открытых разработках
2.1. Общие сведения.
2.2. Особенности и способы создания съемочного обоснования на карьерах .
2.3. Съемочные работы на карьерах .
2.4. Точность измерения горизонтального угла способами приемов и повторений .
2.5. Оценка точности положения пункта относительно исходного в аналитических сетях .
2.6. Средняя квадратическая погрешность ориентирования в аналитических сетях I и 2 разря

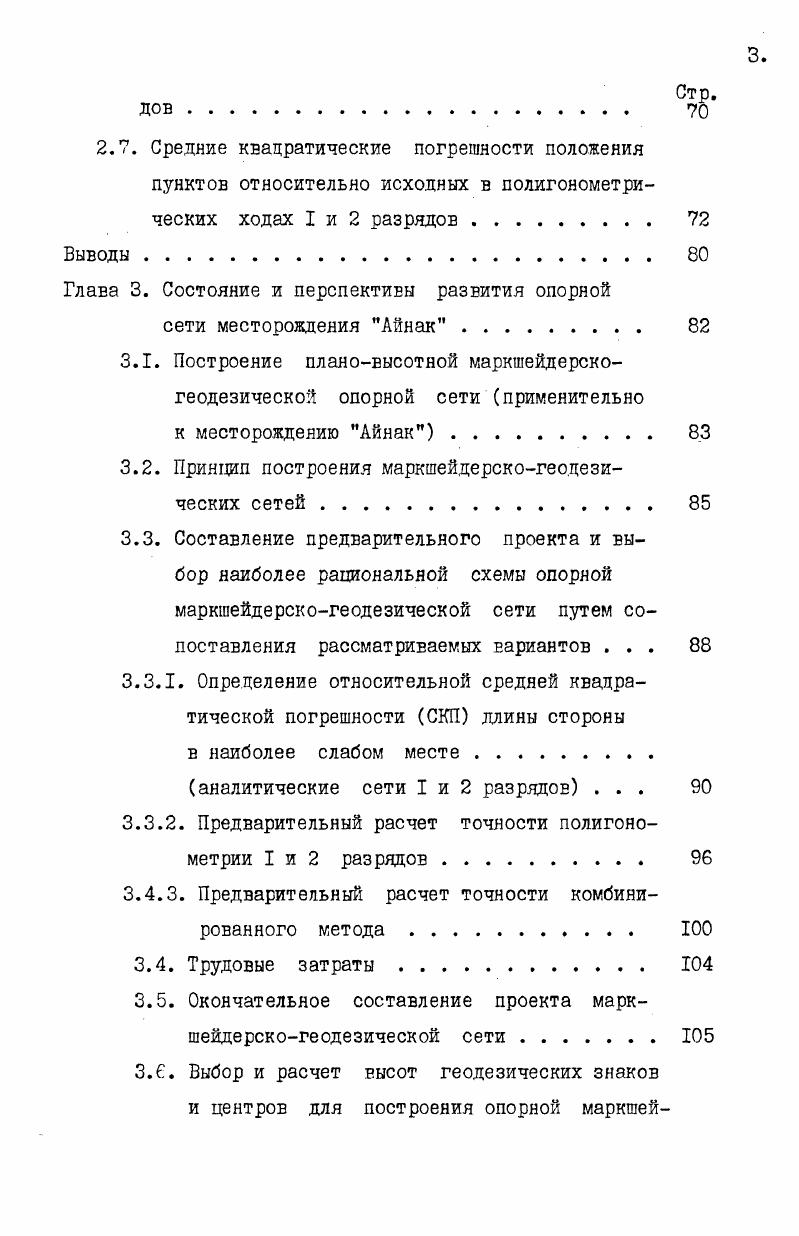

Стр.
2.7. Средние квадратические погрешности положения пунктов относительно исходных в полигонометрических ходах I и 2 разрядов
Выводы.
Глава 3. Состояние и перспективы развития опорной
сети месторождения Айнак
3.1. Построение плановысотной маркшейдерскогеодезической опорной сети применительно
к месторождению Айнак .
3.2. Принцип построения маркшейдерскогеодезических сетей
3.3. Составление предварительного проекта и выбор наиболее рациональной схемы опорной
маркшейдерскогеодезической сети путем сопоставления рассматриваемых вариантов .
3.3.1. Определение относительной средней квадратической погрешности СКП длины стороны
в наиболее слабом месте
аналитические сети I и 2 разрядов .
3.3.2. Предварительный расчет точности полигояо
метрии I и 2 разрядов
3.4.3. Предварительный расчет точности комбинированного метода
3.4. Трудовые затраты .
3.5. Окончательное составление проекта маркшейдерскогеодезической сети
3.6. Выбор и расчет высот геодезических знаков и центров для построения опорной маркшей
Стр.
дерскогеодезической сети на месторождении
Айнак
3.6.1. Определение высот знаков, выбор центров
маркшейдерскогеодезической сети
3.7. Расчет высот геодезических знаков
3.8. Приборы и методика, применяющиеся для измерений расстояний и уГЛОЕ в опорной и съемочной сетях .
3.9. Требования, предъявляемые к сетям местного значения на карьере Айнак
Выводы.
Глава 4. Фототопография . . .
4.1. Фотограмметрические работы
4.2. Сущность фотограмметрического метода
съемки.
4.3. Сущность наземной стереофотограмметри
ческой съемки
4.4. Некоторые особенности организации полевых фотограмметрических работ на карьерах
4.5. Способы камеральной обработки материалов съемки.
4.6. Основные факторы, влияющие на точность наземной стереофотосъемки
4.7. Пути возможного применения НФС в условиях больших карьеров ДРА на примере месторождения Айнак.
4.8. Подготовка и оборудование помещения для фотолабораторией обработки материалов наземной фотограмметрической съемки .
Стр.
4.9. Решеяие некоторых специальных маркшейдерских задач по наземным стереофотосъемкам
4 Определение объемов вынутой горной массы
4 Выбор шага горизонтальной сети при подсчете объемов горной массы на основе
теории информации
Выводы
Глава 5. Маркшейдерское обеспечение производства добычных работ
5.1. Маркшейдерское обеспечение производства взрывных работ .
5.2. Маркшейдерский учет объемов вскрыши и добычи.
5.3. Установление корреляции между мощностью залежей и содержанием полезного компонента
5.4. Съемка складов полезного ископаемого .
5.5. Съемка породных отвэлое .
5.6. Маркшейдерские наблюдения за устойчивостью бортов и откосов Айнакского
карьера.
5.7. Расчет параметров устойчивых бортов и уступов карьера
5.7.1. Требования к исходным данным для расчета
5.7.2. Определение параметров устойчивых бор
тое и откосов уступов карьера
Выводы.
Заключение. .
Литература


Наиболее крупными разрывными нарушениями являются пологие надвиги в районе Абпаран и зона субмеридиального разлома, расположенное к востоку от центральной части месторождения. Надвиг протягивается в западном направлении на км. Плоскость надвига к югозападу составляет угол наклона , угол падения у поверхности . Другой крупный разлом предполагается к Еостоку от центрального участка месторождения. В пределах рудного поля установлена серия более мелких тектонических нарушений. Зона тектонических нарушений выделяется в широкой полосе между участками западный и центральный Айяак. Протяженность зоны около км. Ширина метров. Зона сбросов разграничивающих два блока зафиксирована в ущелье Паче, южный приподнятый и северный опущенный, протяженность около 5 км, ширина от до 0 метров, амплитуда смещения около 0 метров. В пластичных карбонатносланцевых породах вендкембрия. Характерным типом мелких нарушений наблюдаются согласные межпластовые срывы, величина перемещения которых
достигает . Месторождение Айнак характеризуется приуроченностью оруДЕнения к определенным стратиграфическим горизонтам продуктивной карбонатнотерригенЬй толщи и согласны, залеганием рудных тел, с вмещающими толщами. Мощность рудных тел также, как и разделяющих их безрудных прослоев, изменяется плавно и достигает нескольких десятков метров. Рудные тела разделяются по свою размерам и форме на 3 группы к первой относится главная рудная залежь, представляющая собой крупное пластообразное тело с размерами в плане x м и максимальной мощностью 0 м во вторую входят три рудных тела, имеющие также пластообразнуго форму, но меньшие размеры от 0x0 м до м и меньшую мощностью от до м к третьей группе относятся рудных линз, имеющих размеры от x до 0x0 м и мощность от 5 до м. Из нерудных минералов наиболее распространены кварц, доломит и полевой шпат. БорнитоЕне руды содержат свыше 1,5 меди в среднем по месторождению 2,, а халькопиритовые около 1 и ниже. По степени окисленности те и другие рудн подразделяются на 3 сорта сульфидные с содержанием меди в окисленной форме менее , смешанные и окисленные свыше . Существенно борнитовые руды составляют основные запасы месторождения и характерны для главной рудной залежи. Общее количество халькопирита в борнитовых рудах е целом не превышает . Руды месторождения по своим текстурным и структурным особенностям довольно однообразны. Среди текстур наибольшим распространением пользуются вкрапленные. Из структур чаще всего наблюдаются аллотриаморфные. В рудах присутствуют золото около 0, гт и серебро 0,,4 гт. Из перечисленных попутных элементов лишь сера имеет промышленное значение. Воды первого горизонта безнапорные, поверхностные. Источники немногочисленные, остальные воды напорные источники с дебитом 0,,7 лс. Водопритоки в карьер будут формироваться за счет атмосферных осадков и подземных вод всех горизонтов. Еерхнепротерозойские породы. Выделенные в неогене по литологическим признакам, пачки пород имеют близкие физикомеханические свойства и характеризуются плотностью от 1, до 2, гсм3, временным сопротивлением на сжатие от ,3 до ,5 кгсм, сцеплением от 1, до 8, кгсм и углом внутреннего трения от до . Нижняя часть неогена сложена базальными брекчиями плотностью 2,2, кгсм3 и прочностью 2 кгсм Оеж . ТрещинОЕатость пород ела
бая и средняя у сланцев средняя и сильная. Среднее значение плотности окисленных и смешанных руд составляет 2, гсм3, сульфидных халькопиритовых руд 2, гсм3, сульфидных борнитовых руд 2, гсм3. Коэффициент разрыхления рудной массы в среднем равен 1,. Влажность скальных пород составляет в среднем 1,1,. Проведенные на центральном участке месторождения геологоразведочные работы позволили с достаточной достоверностью подсчитать промышленные запасы месторождения таблД2. Запасы категории В от суммы запасов ВрС составляют , что удовлетворяет нормативным требованиям, принятым ГКЗ СССР для проектирования и строительства предприятий на базе месторождений второй группы. Таблица 1. РУДа, содер медь сульфид ные смешанные окисленные,. РУДа, тыс.
