Защита от внутренней коррозии трубопроводов водяных тепловых сетей

• Автор: Балабан-Ирменин, Юрий Викторович
• Шифр специальности: 05.14.14
• Научная степень: Докторская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 246 с. : ил.; 20х14 см

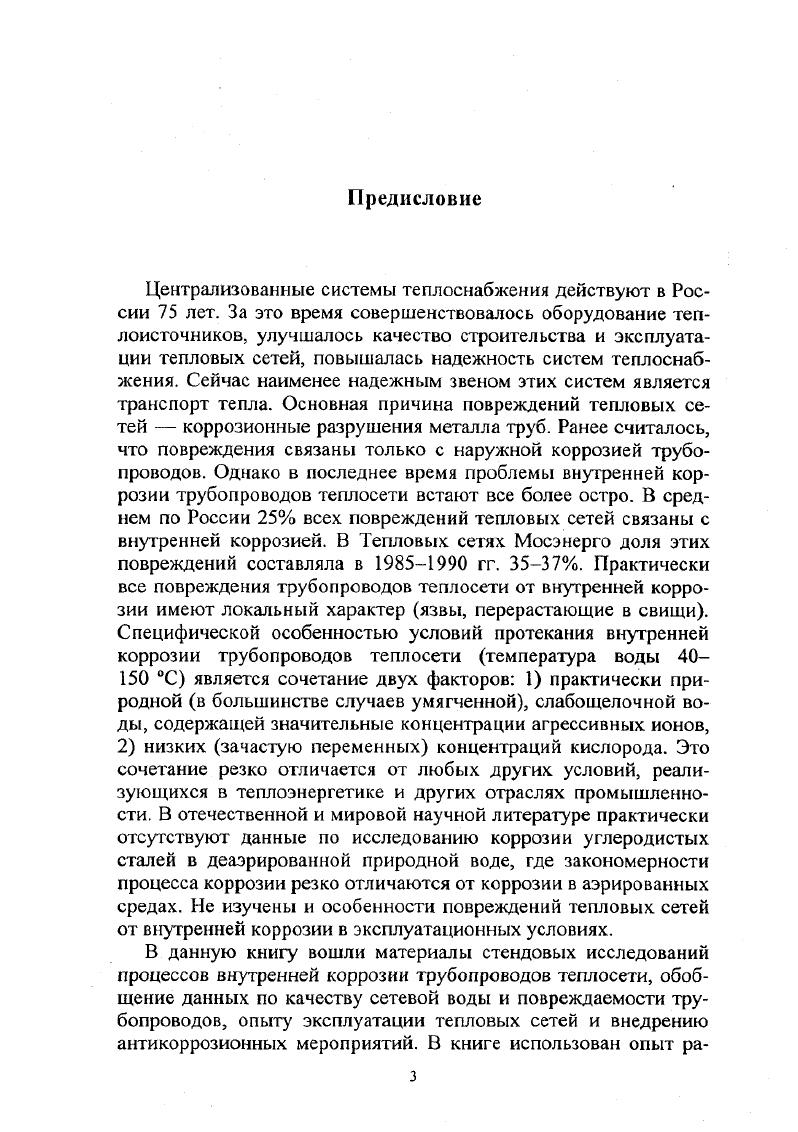

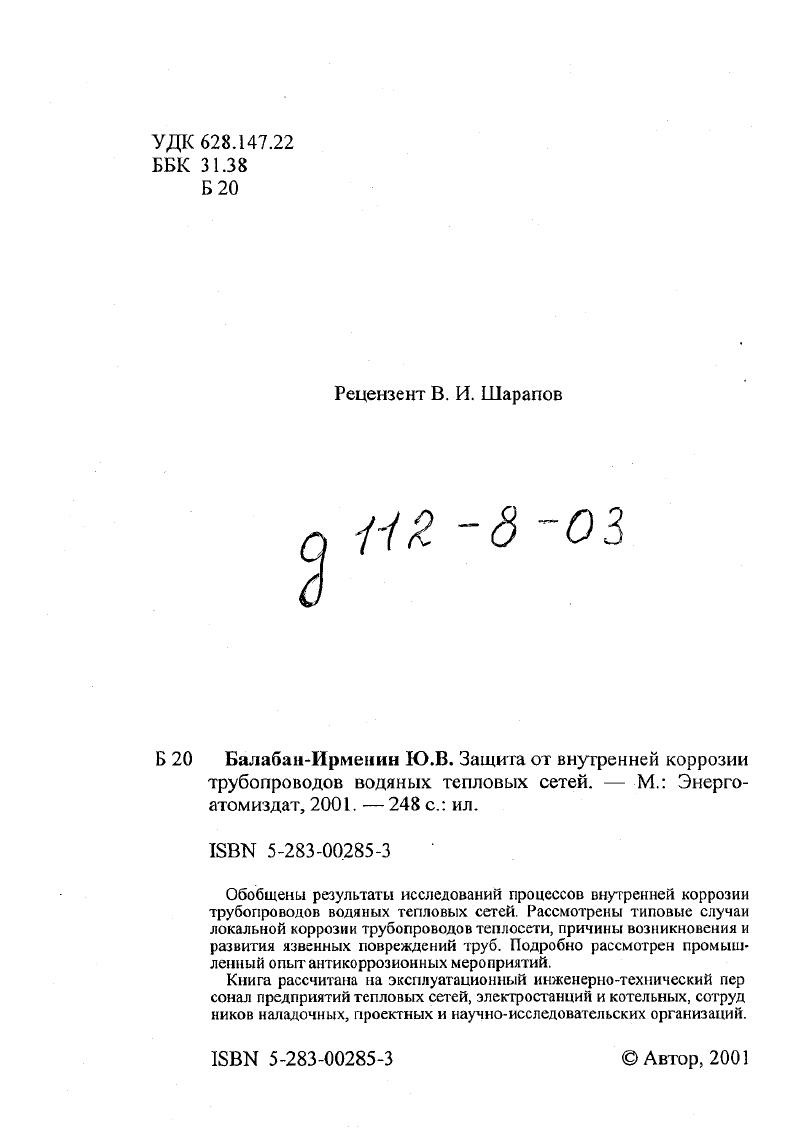

УДК 8. ББК . Рецензент В. Б БалабанИрменин Ю. В. Защита от внутренней коррозии трубопроводов водяных тепловых сетей. М. Энергоатомиздат, . Обобщены результаты исследований процессов внутренней коррозии трубопроводов водяных тепловых сетей. Рассмотрены типовые случаи локальной коррозии трубопроводов теплосети, причины возникновения и развития язвенных повреждений труб. Подробно рассмотрен промышленный опыт антикоррозионных мероприятий. Книга рассчитана на эксплуатационный инженернотехнический пер сонал предприятий тепловых сетей, электростанций и котельных, сотруд ников наладочных, проектных и научноисследовательских организаций. Централизованные системы теплоснабжения действуют в России лет. За это время совершенствовалось оборудование теплоисточников, улучшалось качество строительства и эксплуатации тепловых сетей, повышалась надежность систем теплоснабжения. Сейчас наименее надежным звеном этих систем является транспорт тепла. Основная причина повреждений тепловых сетей коррозионные разрушения металла труб.


Каплю 0,1 раствора Р1аС1 с добавками индикаторов на ионы Ре2 и ОН наносили на горизонтальную шлифованную стальную пластинку. В начальный период времени анодное растворение металла локализовалось в основном вдоль линий шлифовки рис 1. Это первоначальное распределение существовало до тех пор, пока не израсходовался растворенный в электролите . Через несколько минут картина изменялась. Металл в центральной части капли, в которую вследствие большей глубины слоя жидкости доставка затруднена, становился анодом. Вокруг него располагалось кольцо ржавчины, а за ним кольцеобразный катод там, где толщина слоя раствора мала и доступ кислорода облегчен, рис 1. В этом состоянии механизм коррозии рис. Кольцо ржавчины образуется при окислении ионов Ре2 до Ре3 и процесса диффузии ионов ОН и Ре3 навстречу друг другу. Размеры пар дифференциальной аэрации в эксплуатационных условиях значительно меньше капли. Щелевая коррозия также является одной из причин, вызывающих локальные повреждения металла при коррозии с кислородной деполяризацией при катодном контроле процесса. Для коррозии в щелях характерна пониженная концентрация кислорода по сравнению с его концентрацией в объеме раствора. В результате, так же, как и в парах дифференциальной аэрации, возникает гальваническая пара щель анод открытая, омываемая раствором поверхность металла катод. Разность в скорости коррозии металла в щели и на открытой поверхности сильно зависит от скорости перемешивания жидкости, т. Ток между открытой поверхностью и щелью при переходе от неперемешиваемого к интенсивно перемешиваемому электролиту может возрастать в раз . Другим фактором, определяющим ускоренную коррозию металла в щели, является затрудненность отвода из нее продуктов коррозии. В результате постепенного накопления в щели продуктов коррозии и их гидролиза происходит снижение раствора внутри щели, что приводит к растормаживанию анодного процесса. Необходимо отметить, что описание теоретических вопросов электрохимической коррозии дано в книге в сокращенном объеме, достаточном для интерпретации экспериментальных данных и разработки практических рекомендаций, изложенных в последующих главах. Виды электрохимической коррозии и способы ее оценки. По характеру коррозионного разрушения различают следующие виды коррозии 1 общую или сплошную коррозию, которая охватывает всю поверхность металла, и локальную местную коррозию, когда разрушение локализуется на отдельных участках поверхности, а остальная часть поверхности металла остается почти не затронутой коррозией. Рис. МО. Локальная коррозия тоже может быть различных типов питтинговая точечная или язвенная коррозия. Терминология этого типа коррозии еще не устоялась, но часто считается, что питгинг это повреждение малого диаметра 0, мм или повреждение, глубина которого значительно больше, чем диаметр рис. Язвой называется локальное повреждение металла значительного диаметра, при котором глубина повреждения соизмерима с его диаметром например, повреждения, имеющие вид раковины, рис. И питтинговая и язвенная коррозии могут быть сквозными. Углеродистые стали в условиях теплосети подвергаются обычно общей неравномерной коррозии. Неравномерность выражена тем больше, чем выше агрессивность воды. При использовании коррозионноагрессивных вод см. Коррозионное растрескивание в условиях теплосети может встречаться только на сильфонных компенсаторах, выполненных из нержавеющих аустенитных сталей. Существует классификация видов электрохимической коррозии по условиям ее протекания например, атмосферная коррозия в тонких пленках влаги, подземная коррозия в фунтах и т. В условиях систем теплоснабжения основным видом внутренней коррозии является коррозия в объеме электролита воде. Кроме того, встречается контактная коррозия, т. А также щелевая коррозия коррозионное разрушение в щелях и зазорах между металлами, например, при непроваре сварных швов или в местах неплотного контакта металла с неметаллическими коррозионноинертными материалами прокладками. Хотя напряжения металла трубопроводов, как правило, невелики и не влияют на коррозионные процессы, встречается коррозия под напряжением, т. КШБТУ 1. А, 1.
