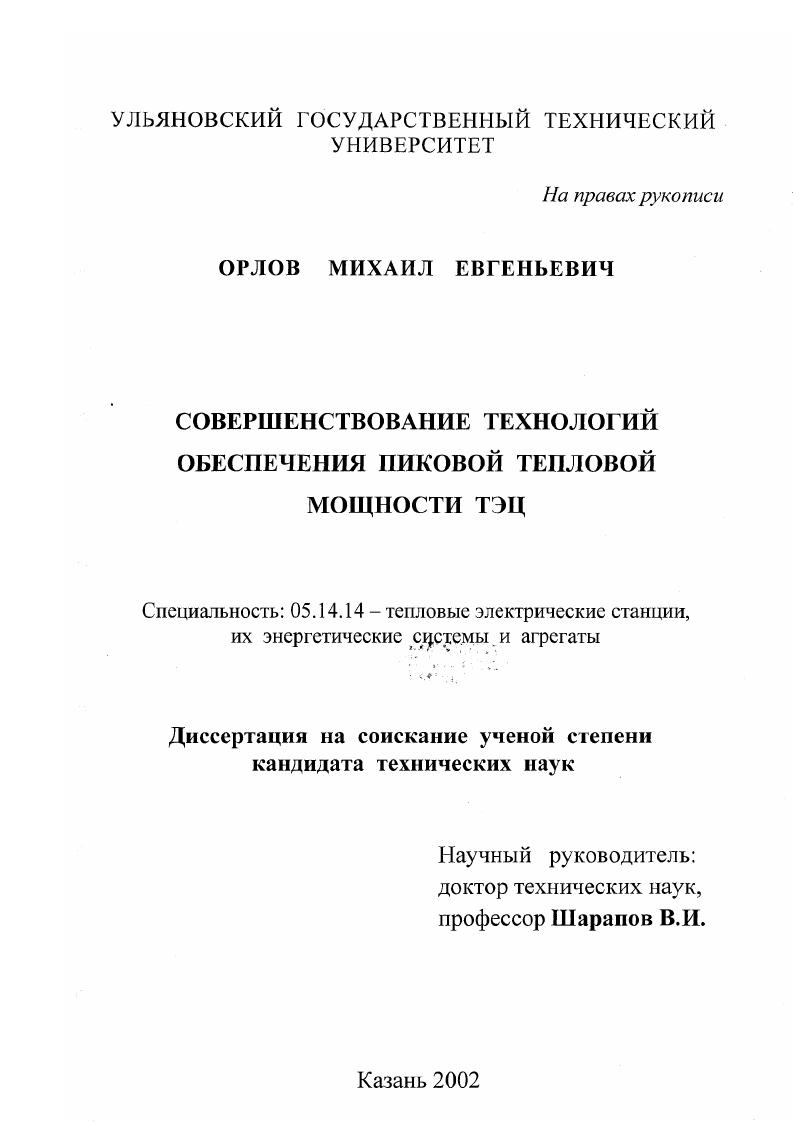

Совершенствование технологий обеспечения пиковой тепловой мощности ТЭЦ

• Автор: Орлов, Михаил Евгеньевич
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Казань
• Количество страниц: 245 с.

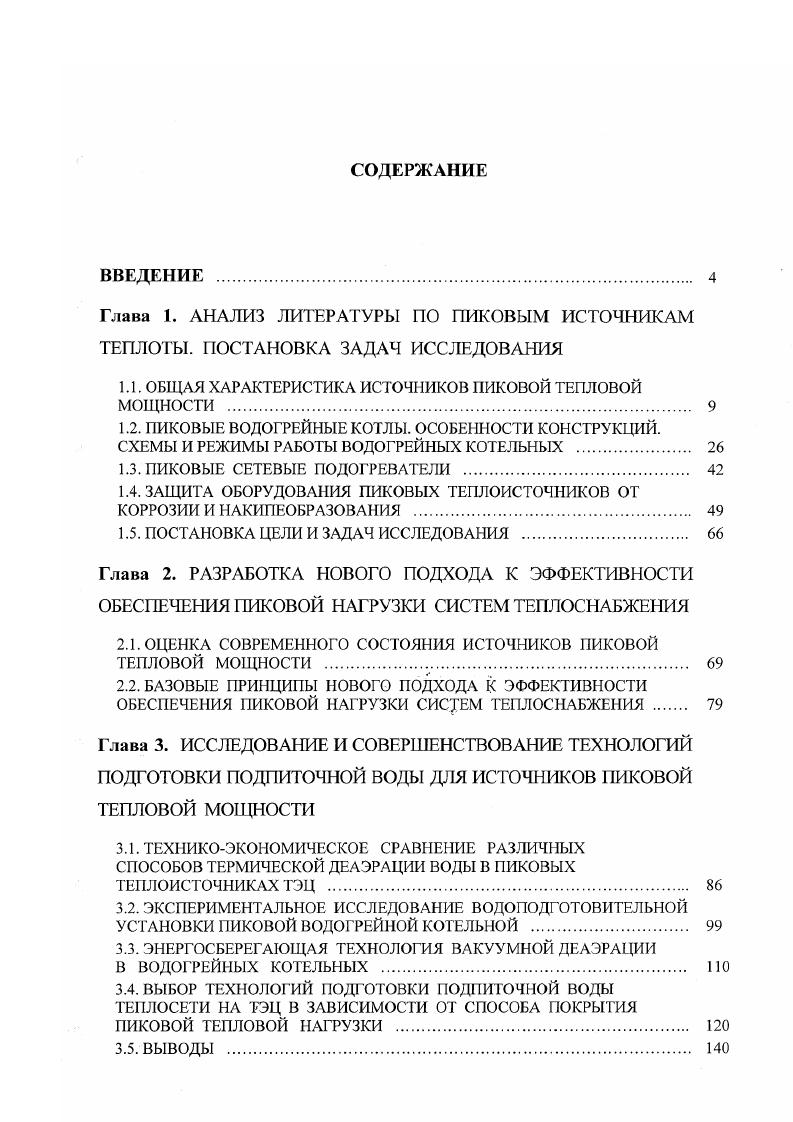

ВВЕДЕНИЕ .
Глава 1. АНАЛИЗ ЛИТЕРАТУРЫ ПО ПИКОВЫМ ИСТОЧНИКАМ ТЕПЛОТЫ. ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ

1.1. ОБЩАЯ ХАРАКТЕРИСТИКА ИСТОЧНИКОВ ПИКОВОЙ ТЕПЛОВОЙ МОЩНОСТИ

1.2. ПИКОВЫЕ ВОДОГРЕЙНЫЕ КОТЛЫ. ОСОБЕННОСТИ КОНСТРУКЦИЙ.

СХЕМЫ И РЕЖИМЫ РАБОТЫ ВОДОГРЕЙНЫХ КОТЕЛЬНЫХ .

1.3. ПИКОВЫЕ СЕТЕВЫЕ ПОДОГРЕВАТЕЛИ

1.4. ЗАЩИ ТА ОБОРУДОВАНИЯ ПИКОВЫХ ТЕПЛОИСТОЧНИКОВ ОТ КОРРОЗИИ И ПАКИПЕОБРАЗОВАНИЯ .

1.5. ПОСТАНОВКА ЦЕЛИ И ЗАДАЧ ИССЛЕДОВАНИЯ .

Глава 2. РАЗРАБОТКА НОВОГО ПОДХОДА К ЭФФЕКТИВНОСТИ ОБЕСПЕЧЕНИЯ ПИКОВОЙ НАГРУЗКИ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

2.1. ОЦЕНКА СОВРЕМЕННОГО СОСТОЯНИЯ ИСТОЧНИКОВ ПИКОВОЙ ТЕПЛОВОЙ МОЩНОСТИ

2.2. БАЗОВЫЕ ПРИНЦИПЫ НОВОГО ПОДХОДА К ЭФФЕКТИВНОСТИ ОБЕСПЕЧЕНИЯ ПИКОВОЙ НАГРУЗКИ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ .
Глава 3. ИССЛЕДОВАНИЕ И СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИЙ ПОДГОТОВКИ ПОДПИТОЧНОЙ ВОДЫ ДЛЯ ИСТОЧИКОВ ПИКОВОЙ ТЕПЛОВОЙ мощности
3.1. ТЕХНИКОЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ РАЗЛИЧНЫХ СПОСОБОВ ТЕРМИЧЕСКОЙ ДЕАЭРАЦИИ ВОДЫ В ПИКОВЫХ ТЕПЛОИСТОЧНИКАХ ТЭЦ
3.2. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ВОДОПОДГОТОВИТЕЛЬНОЙ УСТАНОВКИ ПИКОВОЙ ВОДОГРЕЙНОЙ КОТЕЛЬНОЙ
3.3. ЭНЕРГОСБЕРЕГАЮЩАЯ ТЕХНОЛОГИЯ ВАКУУМНОЙ ДЕАЭРАЦИИ
В ВОДОГРЕЙНЫХ КОТЕЛЬНЫХ .
3.4. ВЫБОР ТЕХНОЛОГИЙ ПОДГО ТОВКИ ПОДПИТОЧНОЙ воды ТЕПЛОСЕТИ НА ТЭЦ В ЗАВИСИМОСТИ ОТ СПОСОБА ПОКРЫТИЯ ПИКОВОЙ ТЕПЛОВОЙ НАГРУЗКИ .
3.5. ВЫВОДЫ .
Глава 4. СОВЕРШЕНСТВОВАНИИ ТЕХНОЛОГИЙ ОБЕСПЕЧЕНИЯ
ПИКОВОЙ ТЕПЛОВОЙ МОЩНОСТИ ТЭЦ
4.1. ПОВЫШЕНИЕ ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ПИКОВЫХ ТЕПЛОИСТОЧНИКОВ ПУТЕМ СНИЖЕНИЯ ПОТЕРЬ ТЕПЛОТЫ С УХОДЯЩИМИ ГАЗАМИ
4.2. НОВЫЕ ТЕХНОЛОГИИ РАБОТЫ ИСТОЧНИКОВ ПИКОВОЙ ТЕПЛОВОЙ МОЩНОСТИ ТЭЦ ПРИ НИЗКОТЕМПЕРАТУРНОМ ТЕПЛОСНАБЖЕНИИ
4.3. ПОВЫШЕНИЕ НАДЕЖНОСТИ ПИКОВЫХ ИСТОЧНИКОВ ТЕПЛОТЫ С ПОМОЩЬЮ ВКЛЮЧЕНИЯ ВОДОГРЕЙНЫХ КОТЛОВ В ЗАМКНУТЫЙ
КОНТУР .
4.4. ОСОБЕННОСТИ СОВМЕСТНОЙ РАБОТЫ ПРОТИВОДАВЛЕНЧЕСКИХ ПАРОВЫХ ТУРБИИ ПИКОВЫХ СЕТЕВЫХ ПОДОГРЕВАТЕЛЕЙ .
4.5. ИСПОЛЬЗОВАНИЕ ИЗБЫТКОВ ПАРА ПРОИЗВОДСТВЕННЫХ ОТБОРОВ ТУРБИН ТЭЦ ДЛЯ ОБЕСПЕЧЕНИЯ ПИКОВОЙ ТЕПЛОВОЙ НАГРУЗКИ
4.6. СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ РАБОТЫ ТЭЦ С ПИКОВЫМИ СЕТЕВЫМИ ПОДОГРЕВАТЕЛЯМИ. ПОДКЛЮЧЕННЫМИ К
ПРОМЫШЛЕННЫМ ОТБОРАМ ПАРА ТУРБИН .
4.7. ТЕХНИКОЭКОНОМИЧЕСКИЙ АНАЛИЗ СПОСОБОВ ОБЕСПЕЧЕНИЯ ПИКОВОЙ ТЕПЛОВОЙ МОЩНОСТИ ЭЛЕКТРОСТАНЦИЙ
4.8. ВЫВОДЫ
ЗАКЛЮЧЕНИЕ .
СПИСОК ЛИТЕРАТУРЫ


Вторая группа способов предусматривает обеспечение пиковой тепловой нагрузки с помощью пиковых пароводяных подогревателей, работающих от различных источников пара. Источниками пара являются паровые котлы как низкого давления, так и энергетические . На пиковые сетевые подогреватели подается пар из отборов турбин 6 рис. Подключение через РОУ является наимение экономичным, поскольку потенциал пара высоких параметров бесполезно срабатывается в РОУ. Использование вместо РОУ противодавленческой турбины способ 2в позволяет не терять, а полезно использовать срабатываемый на рабочих лопатках потенциал парового потока для получения электроэнергии. После турбины пар подается на сетевые подогреватели, где используется для подогрева сетевой воды, причем паром промышленного отбора противодавленческих турбин типа ПР нагревают воду в пиковом сетевом подогревателе, а паром противодавления в основном сетевом подогревателе 3 рис. Среди группы способов обеспечения пиковой тепловой мощности с помощью пиковых сетевых подогревателей можно выделить две подгруппы, в которых способы будут разделены по принципу влияния на коэффициент теплофикации тэц. Так, например, первых два способа 2а и никакого влияния на тэ не оказывают, а способ 2в существенно повышает агщ, приближая его значение к единице. Это говорит о том, что возрастает комбинированная выработка электрической и тепловой энергии и снижается суммарный расход топлива на эту выработку. При обеспечении пиковой тепловой мощности ТЭЦ с помощью сетевых подогревателей требуется решение ряда задач определение оптимального источника пара для пикового сетевого подогревателя с целью повышения надежности и экономичности теплоснабжения, предотвращение заноса поверхностей
Рис. Третья группа способов обеспечения пиковой тепловой мощности является наименее освоенной, поскольку комбинированные пароводогрейные котлы не получили широкого распространения ввиду своих конструктивных особенностей, сложности в эксплуатации, требований квалифицированного обслуживания и большей металлоемкости по сравнению с водогрейными котлами. Поэтому классификация данной группы способов достаточно условна и приводится в соответствии с публикациями ,,, описывающими опытные образцы пароводофейных котлов. Рис. На рис. ВЗПИ, ДКЗ и ПО Белэнсргомаш, с пароводяным подогревателем. В этом котле все топочные экраны работают только в паровом режиме, конвективная шахта работает в водогрейном режиме. При работе котла по пиковой схеме сетевая вода с температурой 0С поступает в котел двумя параллельными потоками способ За один поток поступает в конвективную шахту, а второй поток подводится к пароводяному теплообменнику, встроенному в паровой циркуляционный контур котла. На теплообменник пар подается из выносного циклона, где происходит парообразование. Конденсат из подогревателя возвращается в нижнюю водяную часть циклона. Горячая сетевая вода выходит двумя параллельными потоками и, смешиваясь в сборном коллекторе котла, подастся в теплосеть с температурой 0С. Для котлов большой мощности типа КВП разработана схема с последовательным включением пароводогрейных котлов и сетевых подогревателей способ , рис. По этой схеме вода, нагретая в котле со 0 до С, из верхних коллекторов экранов конвективных шахт направляется к горизонтальным пароводяным подогревателям, где подогревается до 0С и направляется далее в тепловую сеть. В отмечается, что основным вариантом включения пиковых подогревателей является вариант с последовательным подогревом сетевой воды в подогревателе и в водогрейном контуре котла, что обеспечивает повышение температуры на входе в котел и уменьшает расход воды на рециркуляцию способ Зв, рис. Такой вариант применим для котельных, работающих в основном режиме. При работе в пиковом режиме эта схема представляется мало эффективной, поскольку температура воды, поступающей в водогрейный контур после основных сетевых подогревателей, достаточно высока С и подогрев в пиковых подогревателях существенного влияния на уменьшение рециркуляции не оказывает.
