Снижение интенсивности образования отложений продуктов коррозии в конденсатно-питательном тракте ТЭС с воздушно-конденсационными установками

• Автор: Бабаев, Вячеслав Александрович
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 154 c. : ил

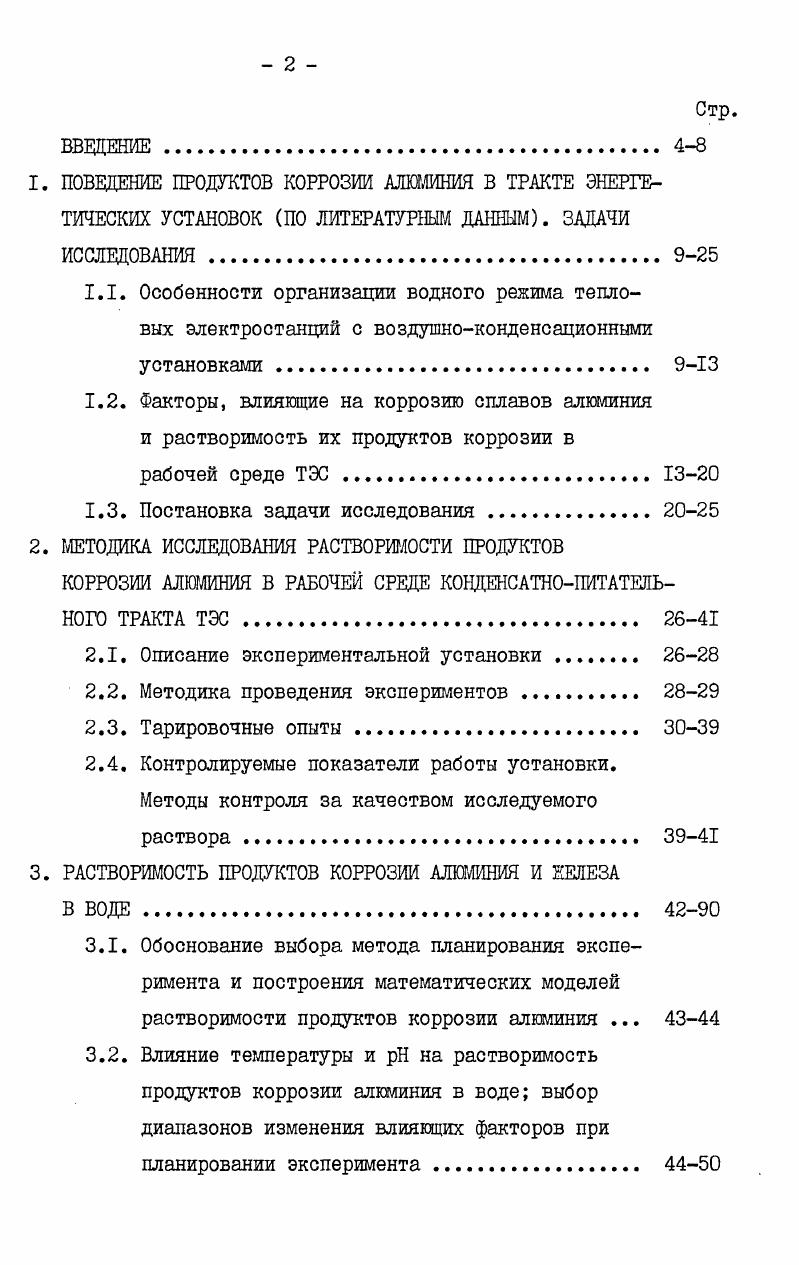

1. ПОВЕДЕНИЕ ПРОДУКТОВ КОРРОЗИИ МКМИНИЯ В ТРАКТЕ ЭНЕРГЕТИЧЕСКИХ УСТАНОВОК ПО ЛИТЕРАТУРНЫМ ДАННЫМ. ЗАДАЧИ ИССЛЕДОВАНИЯ.
1.1. Особенности организации водного режима тепловых электростанций с воздушноконденсационными установками
1.2. Факторы, влияющие на коррозию сплавов алюминия и растворимость их продуктов коррозии в

рабочей среде ТЭС

1.3. Постановка задачи исследования

2. МЕТОДИКА ИССЛЕДОВАНИЯ РАСТВОРИМОСТИ ПРОДУКТОВ КОРРОЗИИ АЛЮМИНИЯ В РАБОЧЕЙ СРЕДЕ КОЕЩЕНСАТНОПИТАТЕЛЬНОГО ТРАКТА ТЭС

2.1. Описание экспериментальной установки

2.2. Методика проведения экспериментов .

2.3. Тарировочные опыты

2.4. Контролируемые показатели работы установки.

Методы контроля за качеством исследуемого раствора

3. РАСТВОРИМОСТЬ ПРОДУКТОВ КОРРОЗИИ АЛЮМИНИЯ И ЖЕЛЕЗА
В ВОДЕ
3.1. Обоснование выбора метода планирования эксперимента и построения математических моделей растворимости продуктов коррозии алюминия .
3.2. Влияние температуры и на растворимость продуктов коррозии алюминия в воде выбор диапазонов изменения влияющих факторов при планировании эксперимента
стр.

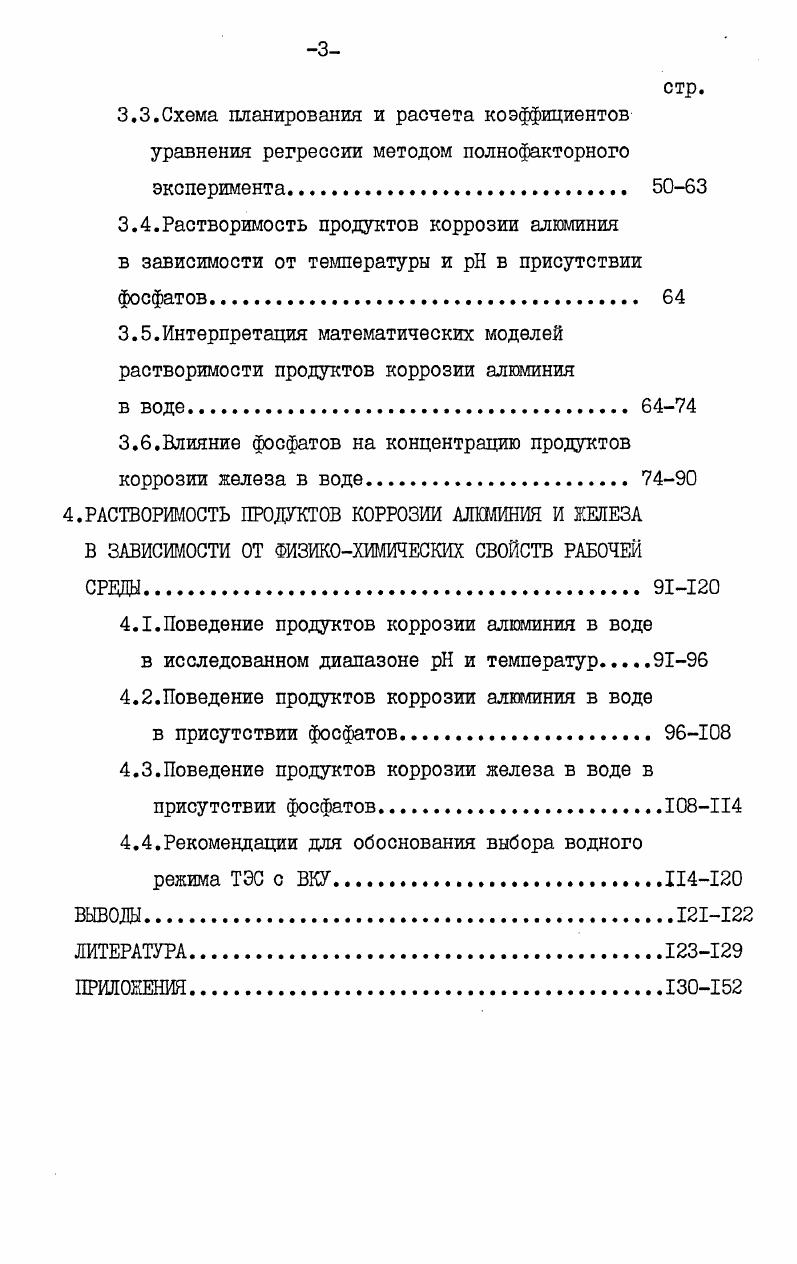

3.3.Схема планирования и расчета коэффициентов уравнения регрессии методом полнофакторного эксперимента
3.4.Растворимость продуктов коррозии алюминия
в зависимости от температуры и в присутствии фосфатов
3.5.Интерпретация математических моделей растворимости продуктов коррозии алюминия
в воде
3.6.Влияние фосфатов на концентрацию продуктов коррозии железа в воде
4.РАСТВОРИМОСТЬ ПРОДУКТОВ КОРРОЗИИ АЛЮМИНИЯ И ЖЕЛЕЗА В ЗАВИСИМОСТИ ОТ ФИЗИКОХИМИЧЕСКИХ СВОЙСТВ РАБОЧЕЙ СРЕДЫ
4.1.Поведение продуктов коррозии алюминия в воде
в исследованном диапазоне и температур
4.2.Поведение продуктов коррозии алюминия в воде
в присутствии фосфатов.
4.3.Поведение продуктов коррозии железа в воде в присутствии фосфатов.
4.4.Рекомендации для обоснования выбора водного режима ТЭС с ВКУ.
ВЫВОДЫ
ЛИТЕРАТУРА


Известно, что интенсивность коррозии всех указанных металлов зависит от многих факторов, одним из которых является величина . Рис. ВКУ с набором таких различных конструкционных материалов, является довольно сложной задачей, т. Для решения этой задачи на некоторых электростанциях поддерживалось значение питательной воды на уровне 8 8,5 в этом случае концентрация продуктов коррозии алюминия, железа и меди находилась в относительно допустимых пределах. Такой водный режим осуществлялся, в частности, на ТЭС Ружли Англия и Иббенбюрен ФРГ, оборудованных энергоблоками 0 и 0 мВт. Опыты по выбору водного режима для ТЭС с ВКУ Геллера проводились также на энергоблоке мощностью 0 мВт Разданской ГРЭС с парогенератором ТГМ4 2 . Отмечено, что часть продуктов коррозии алюминия отлагалась в регенеративных подогревателях. Следует еще раз подчеркнуть, что выбор водного режима для тепловых электростанций должен, с одной стороны, определяться условиями, при которых скорость коррозии конструкционных матери
алов была бы минимальна, а с другой стороны минимальным количеством отложений на поверхностях оборудования. В исследованиях, проведенных на Разданской ГРЭС, было показано, что образование отложений продуктов коррозии алюминия существенно зависело от используемого водного режима при работе котла в режиме форматирования концентрация фосфатов в соленом отсеке около мгкг отложения соединений алюминия на поверхностях котла практически отсутствовали даже при концентрации алюминия в котловой воде соленого отсека мкгкг. В условиях же безфосфатного водного режима в котле откладывалось до , вносимых с питательной водой,соединений алюминия. На основании проведенных исследований был сделан вывод, что при концентрации фосфатов в соленом отсеке около мгкг и содержании алюминия в питательной воде мкгкг отложения на поверхностях нагрева котла практически будут отсутствовать. Опыты, проведенные на котле СКД, 2 работавшем при давлении МПа и температуре пара С, показали, что при концентрации алюминия в питательной воде мкгкг образования отложений в котле не наблюдалось. Наличие продуктов коррозии конструкционных материалов в питательной воде в растворенном состоянии неминуемо вызывает загрязнение пара этими соединениями, которые далее могут отлагаться в проточной части турбины. В , приведены данные о составе отложений, найденных в турбинах, в частности, отложений, включающих в себя продукты коррозии конструкционных материалов наличие же отложений в проточной части турбины будет сказываться на показателях ее работы. Так, например, на энергоблоке ТЭС Армстронг мощностью 5 мВт давление ,5 мПа, температура 3С конденсатор имел трубки,
изготовленные из сплава алюминия 2 . Н8,,5 было отмечено снижение к. Анализ отложений турбины Кливленд 3 показал наличие в них соединений алюминия в ЦВД в количестве до и в ЦСД в количестве до 5. На ТЭС УоррикУорке США трубки конденсатора были выполнены из алюминия и в течение одного года эксплуатации мощность турбины блока давление ,5 МПа, температура 0С снизилась с 8 до 8 мВт. При осмотре турбины было отмечено наличие большого количества отложений окислов алюминия, преимущественно на лопатках ЦВД. Поступление в рабочую среду ТЭС соединений алюминия и последующее образование отложений з по тракту могут быть связаны с неполнотой коагуляции при использовании в качестве коагулянта сернокислого алюминия. Так, анализ отложений в тракте энергоблока 5 ТЭС Мосэнерго показал наличие в НРЧ соединений алюминия до 5 от общего количества отложений на 4й ступени ЦВД отложения АОд составляли ,5, а на 9й даже , . Таким образом, из приведенного литературного обзора следует, что пока не существует единого мнения о том, каким должен быть водный режим на тепловых электростанциях, на которых в качестве конструкционного материала применяются сплавы алюминия, в частности на ТЭС с воздушноконденсационными установками. Поэтому выдача рекомендаций для оптимизации водного режима в системах с использованием сплавов алюминия, имеет практическое значение. Факторы, влияющие на коррозию сплавов алюминия и растворимость их продуктов коррозии в воде.
