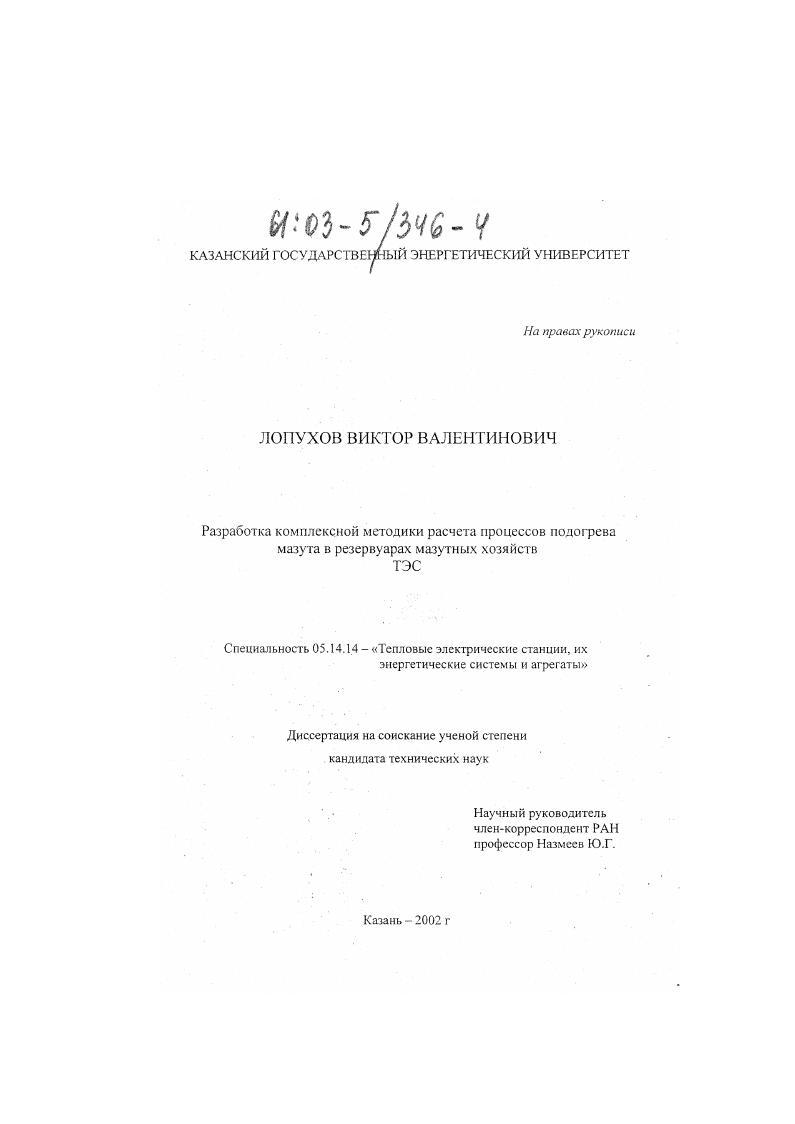

Разработка комплексной методики расчета процессов подогрева мазута в резурвуарах мазутных хозяйств ТЭС

• Автор: Лопухов, Виктор Валентинович
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Казань
• Количество страниц: 171 с. : ил

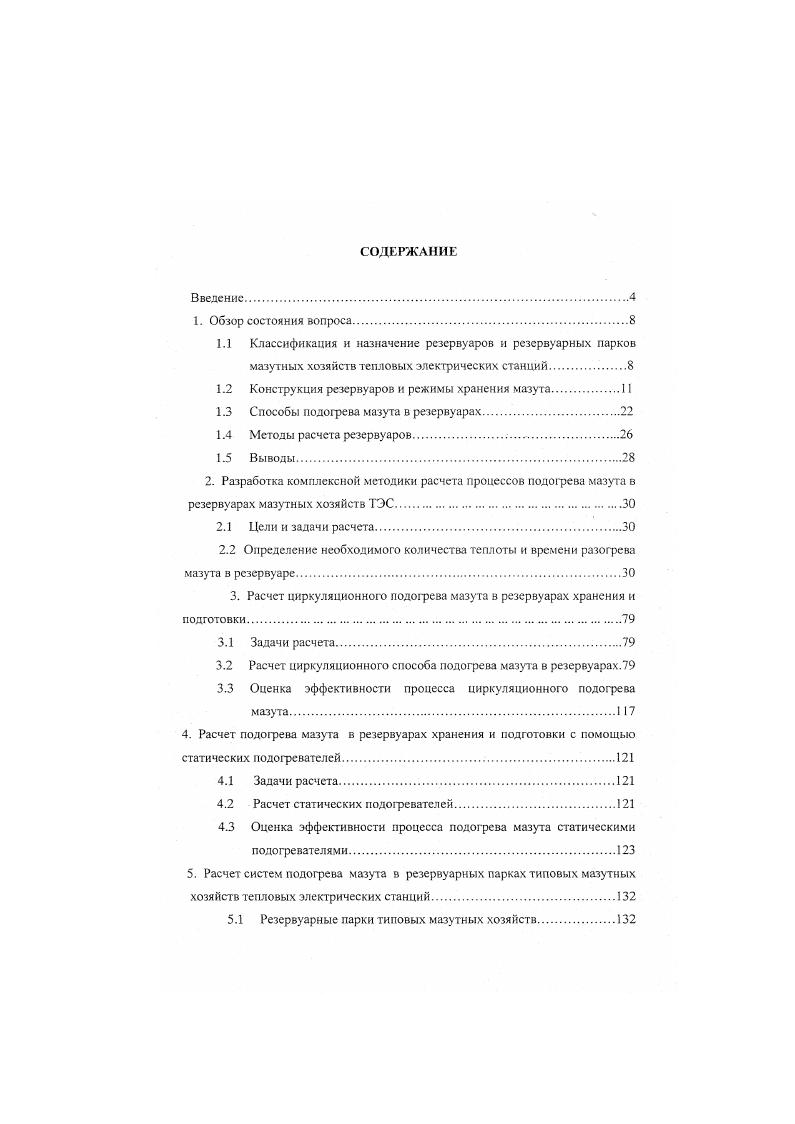

СОДЕРЖАНИЕ
Введение

1. Обзор состояния вопроса

1.1 Классификация и назначение резервуаров и резервуарных парков

мазутных хозяйств тепловых электрических станций

1.2 Конструкция резервуаров и режимы хранения мазута

1.3 Способы подогрева мазута в резервуарах

1.4 Методы расчета резервуаров.

1.5 Выводы

2. Разработка комплексной методики расчета процессов подогрева мазута в

резервуарах мазутных хозяйств ТЭС

2.1 Цели и задачи расчета.
2.2 Определение необходимого количества теплоты и времени разогрева мазута в резервуаре
3. Расчет циркуляционною подогрева мазута в резервуарах хранения и подготовки
3.1 Задачи расчета
3.2 Расчет циркуляционного способа подогрева мазута в резервуарах.
3.3 Оценка эффективности процесса циркуляционного подогрева
4. Расчет подофева мазута в резервуарах хранения и подготовки с помощью статических подофевателей.
4.1 Задачи расчета.
4.2 Расчет статических подофевателей.
4.3 Оценка эффективности процесса подогрева мазута статическими
подогревателями.
5. Расчет систем подофева мазута в резервуарных парках типовых мазутных
хозяйств тепловых электрических станций.
5.1 Резервуарные парки типовых мазутных хозяйств

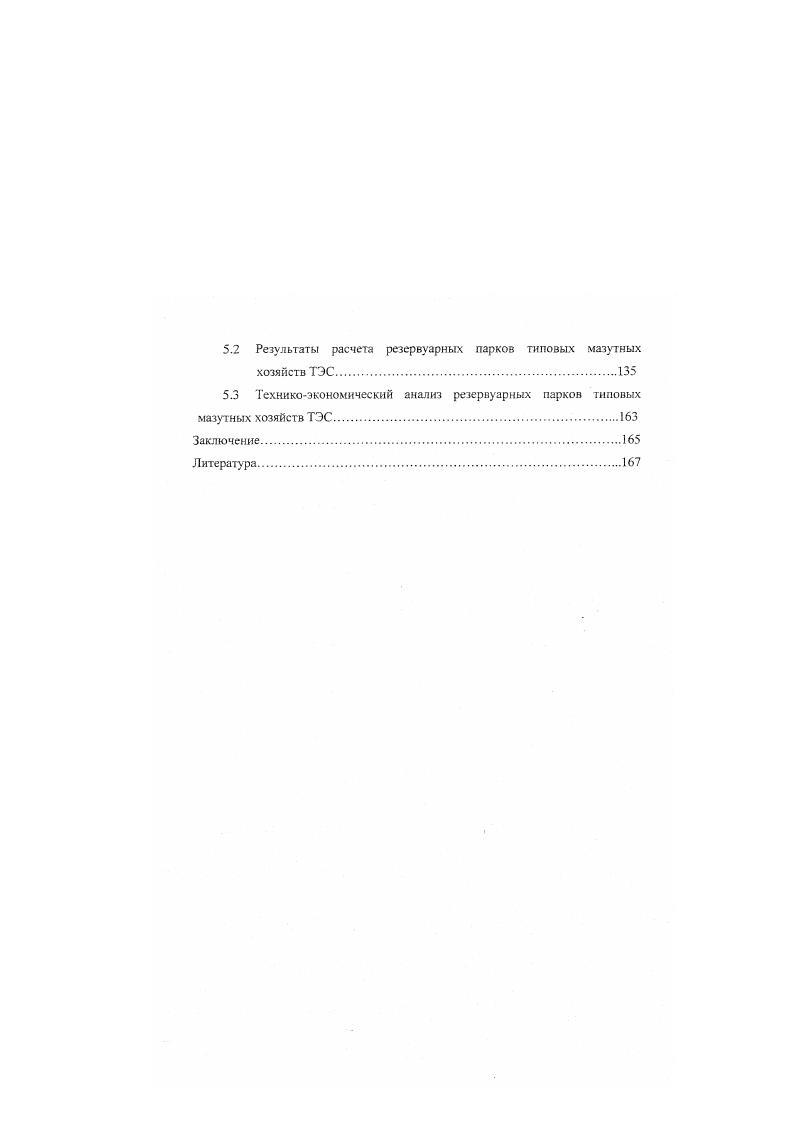

5.2 Результаты расчета резервуарных парков типовых мазутных
хозяйств ТЭС
5.3 Техннкозкономичсский анализ резервуарных парков типовых
мазутных хозяйств ТЭС.
Заключение.
Литература


Горизонтальные цилиндрические резервуары в большинстве случаев изготовляются в заводских условиях и направляются готовыми на место монтажа. Однако металлоемкость горизонтальных резервуаров выше вертикальных []. На ТЭС такие резервуары не получили распространение в виду их малых объемов. Их устанавливают в основном на распределительных нефтебазах, нефтеперерабатывающих заводах, в сельском хозяйстве и в мазутных хозяйствах котельных. Конструктивно горизонтальные резервуары (рис. Рис. Резервуары с коническими днищами или подземного хранения в обозначениях имеют дополнительные буквенные обозначения: КД или П-соответственно. Институтом "Промстальконструкция” разработано 7 типоразмеров резервуаров, номинальная емкость которых составляет 3, 5, , , , и 0 м . Вертикальный цилиндрический резервуар состоит из следующих основных элементов: днища, стенки резервуара и покрытия. Покрытие опирается только на стенку резервуара или на стойку, устанавливаемую в центре резервуара. Для восприятия ветровой нагрузки стенку резервуара усиливают одним или несколькими кольцами жесткости. Кроме того, на резервуаре устанавливают эксплуатационное и защитное оборудование, лестницу, грозовую защиту' и ограждение кровли. Вертикальные резервуары сооружаются на земле. Как правило, основанием для них служит песчаная подушка. Днище всей поверхностью опирается на основание. Вертикальные цилиндрические резервуары строятся с конусными, шитовыми или сферическими кровлями (крышами). Рис. Стальные вертикальные цилиндрические резервуары с конической крышей и плоским днищем: а - изготовленные полистовым способом, б - то же разрез, ь - то же план покрытия резервуара; г-с рулонироваимым днищем и корпусом, щитовой кровлей и решетчатой стойкой, вертикальный разрез; д - го же план шитов покрытия с прямым раскроем, с - то же с центральной стойкой н виде трубы, вертикальный разрез, ж - то же азан шитое покрытия с радиальными прогонами. Наиболее широкое распространение получили стальные вертикальные цилиндрические резервуары с плоским днищем и конической крышей (уклон 1:). Они в этой серии рассматриваются как типовые. В основном такие резервуары собираются с помощью сварки. Этот способ позволяет экономить до % металла по сравнению с клепаными резервуарами. К тому же сварные резервуары способны выдерживать внутреннее избыточное давление в газовом пространстве до 2 кПа. При изготовлении корпуса резервуара стальные диеты располагают короткой стороной вертикально. Замкнутое расположение листов в одном ряду по окружности резервуара образует пояс резервуара. Пояса резервуаров в корпусе могут иметь следующее взаимное расположение (рис. На рис. Проектстальконструкция", изготовленного методом рулонирования. Рис. Резервуары этой конструкции емкостью до 0 м' разработаны в виде типовых проектов. Свыше 0 м-’ в виде индивидуальных проектов []. У резервуаров емкостью 0 —2 м3 щиты кровли опираются на корпус и на центральную стойку. Резервуары меньших объемов стойки не имеют. В результате воздействия внутреннего давления у резервуаров емкостью 0 — м' возникают вертикальные силы, для уравновешивания которых предусматривается нагрузка центральной стойки сухим песком []. Резервуары со сферическим покрытием конструкции Проектстальконструкции аналогичны резервуарам со щитовой кровлей рулонной сборки, но крупнее по объему (емкость от 0 до 0 м'). Замена резервуарами большой емкости (0 - 0 м’ и болсс) имеющих массовое распространение резервуаров РВС- значительно экономит средства при сооружении крупных хранилищ мазута (]. Конструкция заглубленного монолитного цилиндрического железобетонного резервуара представлена на рис. Металлоемкость этих резервуаров на - % меньше металлоемкости стальных резервуаров. При этом их стоимость на - % выше стоимости стальных резервуаров. Рис. При одинаковых емкости и нагрузках предпочтение отдается сборным цилиндрическим резервуарам. На рис. После сборки резервуара проводится гидравлическое испытание водой. Одновременно с проверкой на прочность, стенки резервуара покрываются торкретом, а с внутренней стороны торкретом покрывается лишь вертикальный стык стеновых панелей. На рис.
